汽车雨刮器质量及检测要求1范围本文件规定了汽车雨刮器的术语和定义、基本要求、质量要求、质量检测方法。
本文件适用于汽车用品公司生产或销售的汽车雨刮器产品。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB11555汽车风窗玻璃除霜和除雾系统的性能和试验方法GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T25424农林拖拉机和机械风挡玻璃雨刮器JB/T4159热带电工产品通用技术要求QC/T625汽车用涂镀层和化学处理层3术语和定义下列术语和定义适用于本文件。
3.1汽车雨刮器安置在汽车前挡风玻璃外侧，用于刮刷雨水、霜雪和灰尘的装置。
3.23.3挂刷面积前挡风玻璃雨刮条通过往复式摆动所能覆盖的最大面积。
3.43.5胶条雨刮器上直接与风挡玻璃外表面接触的弹性零件。
3.63.7刮刷频率雨刮器在正常工作状态下,每分钟的刮刷循环次数。
4基本要求4.1雨刮器应按照经规定程序批准的产品图样和技术文件制造。
4.2安装在汽车上的雨刮器起始位置应不影响驾驶员的视野。
4.3雨刮器的刮刷角度和面积应符合驾驶员的视野要求。
4.4汽车雨刮器应具备以下功能：——刮刷频率调节功能；——停机回位功能；——洗涤清洗功能。
5质量要求5.1外观质量5.1.1汽车雨刮器中的胶条表面应光滑、平整，无伤痕、裂纹，刮刃无缺口。
15.1.2汽车雨刮器金属件油漆层、塑料喷涂层应均匀，无气泡、堆积、流挂现象。
5.1.3刮杆、刮片外露表面应无炫目现象。
5.1.4雨刮器金属件应具有防腐蚀性能,在寿命期内应无锈蚀现象。
5.1.5电镀部分应镀层均匀,无露出底基、裂纹等缺陷。
5.2尺寸偏差汽车雨刮器实际尺寸与标示尺寸相符，允许偏差为±5%。
5.3装配质量5.3.1汽车雨刮器结构连接器与刮杆的连接、胶条的配合应紧固可靠，拆装方便，在使用过程中不出现松动和明显变形。

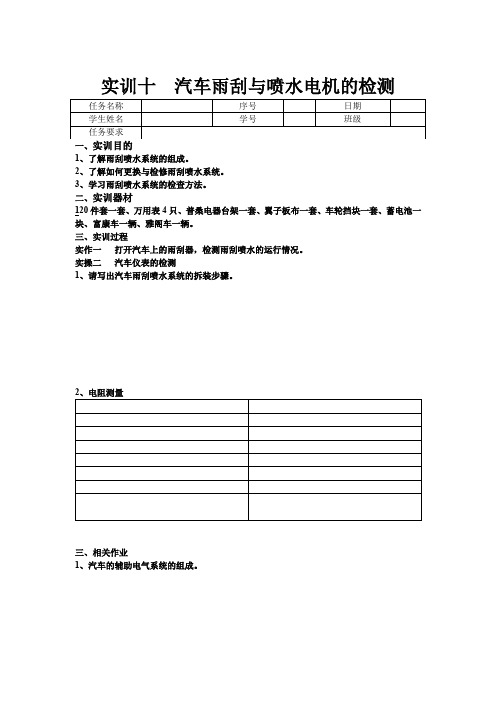

实训十汽车雨刮与喷水电机的检测
一、
1、了解雨刮喷水系统的组成。
2、了解如何更换与检修雨刮喷水系统。
3、学习雨刮喷水系统的检查方法。
二、实训器材
120件套一套、万用表4只、普桑电器台架一套、翼子板布一套、车轮挡块一套、蓄电池一块、富康车一辆、雅阁车一辆。
三、实训过程
实作一打开汽车上的雨刮器，检测雨刮喷水的运行情况。
实操二汽车仪表的检测
1、请写出汽车雨刮喷水系统的拆装步骤。
三、相关作业
1、汽车的辅助电气系统的组成。
2、电动风扇控制的作用及电路的组成。
3、车窗清洁装置的作用及电路组成。
4、电动车窗的作用及电路组成。
5、电动座椅的作用及构造。
6、电动后视镜的作用及电路组成。
7、汽车防盗系统的组成。
附件-雨刮鉴定标准雨刮片的橡胶胶片是由自然橡胶或人工橡胶制成，目前是通用的刮水材料，因为它有很好的刮水性能。
同时，橡胶对金属、玻璃、灰尘等坚硬固体和油、蜡等液体较敏感。
容易造成刮片非正常磨损，所以刮片是易损件。
对于橡胶片的非正常磨损，不在索赔范围内。
对于返回雨刮片的分析，发现误判较高为异响、刮不干净，需先按照下面步骤进行处理。
1、将汽车风窗挡风玻璃及刮片胶条用清洗剂洗干净第1步接通电源,开启雨刮器使刮片停到服务位置,然后关闭电源。
注意：如果挡风玻璃上覆盖了大量的灰尘、沙粒等，应该先清洗挡风玻璃，以避免刮片从停止位置运动到服务位置的过程中磨损橡胶或划伤挡风玻璃。
注意：不要用水枪清洗刮片,因为水枪的压力可能会使刮片内部钢条扭曲,造成刮片橡胶中部变形。
第2步将刮臂向上抬起。
第3步将刮片从刮臂上取下。
如果刮片橡胶外部有保护条，可以省略第3～5步。
第4步 将刮片浸入到水桶里，用浸湿的海绵轻轻地上下移动清洗刮片橡胶刃部。
清洗时用手抓住刮片，注意不要造成刮片变形。
用手指轻轻滑过刮片橡胶工作面，检查是否有灰尘、沙粒等。
如果橡胶工作面光滑，清洗完成。
第5步将刮片装配到刮臂上，听到卡嗒的声音可以确认装配到位了。
第6步清洗挡风玻璃。
挡风玻璃上刮片的停止区域应重点清洗，因为此处堆积了很多的灰尘、沙粒、脏物等。
清洗后应检查挡风玻璃上是否有颗粒状硬物， 如果有，可以用指甲轻轻刮掉。
第7步取下刮片橡胶上的保护条。
将刮臂刮片轻轻放回到挡风玻璃上。
接通电源，开启雨刮器使刮臂刮片运动到停止位置，关闭电源。
2、刮净度判定：喷湿挡风玻璃，喷湿面积应大于刮刷范围的90%，启动电机刮刷一个循环，约3秒钟后立刻目测检查玻璃表面的残留水痕，根据附录A 等级表，进行刮刷等级判定。
3、 刮水异响判定：用耳听法检查，先启动洗涤器喷水，刮片在湿润的挡风玻璃上来回刮3个循环，从湿刮到干刮，3个循环内应无异常噪声，如刺耳的咯吱声、咔哒声、刮片的不均匀运动声等，注意：刮片的正常刮刷及翻边声音(如沙沙声、翻边的咕咚声)除外。

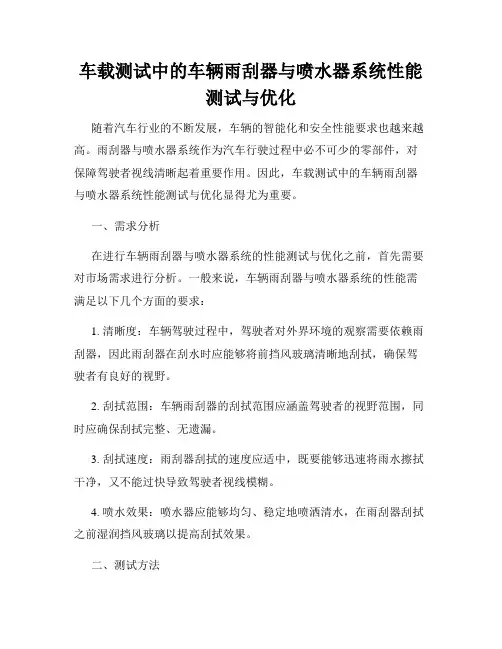

车载测试中的车辆雨刮器与喷水器系统性能测试与优化随着汽车行业的不断发展，车辆的智能化和安全性能要求也越来越高。
雨刮器与喷水器系统作为汽车行驶过程中必不可少的零部件，对保障驾驶者视线清晰起着重要作用。
因此，车载测试中的车辆雨刮器与喷水器系统性能测试与优化显得尤为重要。
一、需求分析在进行车辆雨刮器与喷水器系统的性能测试与优化之前，首先需要对市场需求进行分析。
一般来说，车辆雨刮器与喷水器系统的性能需满足以下几个方面的要求：1. 清晰度：车辆驾驶过程中，驾驶者对外界环境的观察需要依赖雨刮器，因此雨刮器在刮水时应能够将前挡风玻璃清晰地刮拭，确保驾驶者有良好的视野。
2. 刮拭范围：车辆雨刮器的刮拭范围应涵盖驾驶者的视野范围，同时应确保刮拭完整、无遗漏。
3. 刮拭速度：雨刮器刮拭的速度应适中，既要能够迅速将雨水擦拭干净，又不能过快导致驾驶者视线模糊。
4. 喷水效果：喷水器应能够均匀、稳定地喷洒清水，在雨刮器刮拭之前湿润挡风玻璃以提高刮拭效果。
二、测试方法为了准确评估车辆雨刮器与喷水器系统的性能，我们需要建立科学合理的测试方法。
下面是一种常用的测试方法，供参考：1. 清晰度测试：在实验室内搭建仿真环境，使用模拟的雨水进行测试。
记录不同刮拭速度下刮拭效果的清晰度，评价雨刮器性能。
2. 刮拭范围测试：采用高速摄像机记录雨刮器清扫时的运动轨迹，并根据录制的视频数据计算刮拭范围。
利用计算机分析软件进行评估，以保证刮拭范围完整且无遗漏。
3. 刮拭速度测试：通过时间测量雨刮器完成一次刮拭的速度，与标准值进行比较。
同时结合车辆行驶速度进行综合评估，避免过快或过慢导致的影响。
4. 喷水效果测试：使用专业的流量计和喷水器进行测试，记录不同喷水量下的喷水均匀性和稳定性。
通过对比实际和理论喷水量的误差，评估喷水器性能。
三、性能优化在完成车辆雨刮器与喷水器系统性能测试后，我们可以对其进行优化。
以下是一些优化方向的建议：1. 雨刮器设计优化：根据测试结果，结合驾驶者的实际需求，对雨刮器的结构进行优化。
电动刮水器及后窗除雾器的检修要领电动刮水器及后窗除雾器是汽车中非常重要的安全保障装置，它们能够帮助司机清除汽车前挡风玻璃和后挡风玻璃上的水雾和雨水，确保司机能看清道路和其他车辆。
但是，由于常年使用以及恶劣天气条件的影响，刮水器和除雾器可能会出现故障，此时需要对其进行检修。
以下是电动刮水器及后窗除雾器的检修要领。
1. 检查电源首先，需要检查电源是否正常，包括刮水器和除雾器的电线、保险丝和电池电量等。
如果发现电线被割裂或是保险丝熔断，需要及时更换。
如果是电池电量不足，则需要及时充电或更换电池。
2. 检查电动机和传动机构如果电源正常，那么需要检查电动机和传动机构是否正常工作。
通常情况下，电动刮水器和后窗除雾器都有一个电动机驱动刮板或除雾器片的运动。
因此，需要检查电动机是否正常工作，刮板是否能够正常移动。
如果发现电动机有损坏或是传动机构出现故障，那么需要将其更换。
3. 检查刮板或除雾器片如果电动机和传动机构正常工作，但是刮板或除雾器片仍不能正常工作，那么需要检查刮板或除雾器片是否有问题。
刮板或除雾器片通常会被长期使用磨损或老化，因此需要及时更换。
4. 维护和清洁电动刮水器和后窗除雾器的正常工作，需要定期维护和清洁。
应该注意保持雨刮片与风挡玻璃表面的干燥，可以使用干净的毛巾或纸巾清洁。
同时，要保持风挡玻璃表面的清洁，以防止水珠、尘土等污物的堆积对刮水器的正常工作造成影响。
总之，保持刮水器和除雾器的正常工作状态，对于行车安全至关重要。
如果发现问题，一定要及时检修。
把“相关数据”这个词语单独拿出来并不足以说明涉及的领域和具体数据类型，所以我按照选择的主题进行了理解，给出了一个例子，如下：假设我们选择了中国某省的人口数据进行分析，以下是相关数据：1.该省总人口：1000万人；2.男性人口：500万人，女性人口：500万人；3.18岁以下人口：250万人，18-60岁人口：500万人，60岁以上人口：250万人；4.城市人口：600万人，农村人口：400万人；5.外来人口：100万人，本地人口：900万人。

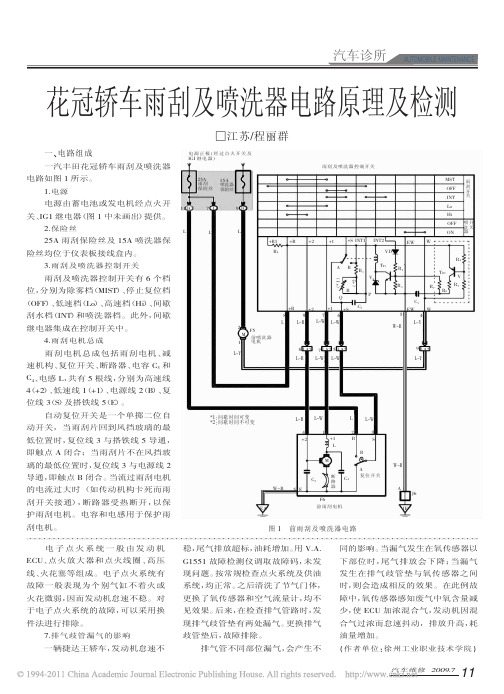

花冠轿车雨刮及喷洗器电路原理及检测一、电路组成一汽丰田花冠轿车雨刮及喷洗器电路如图１所示。
