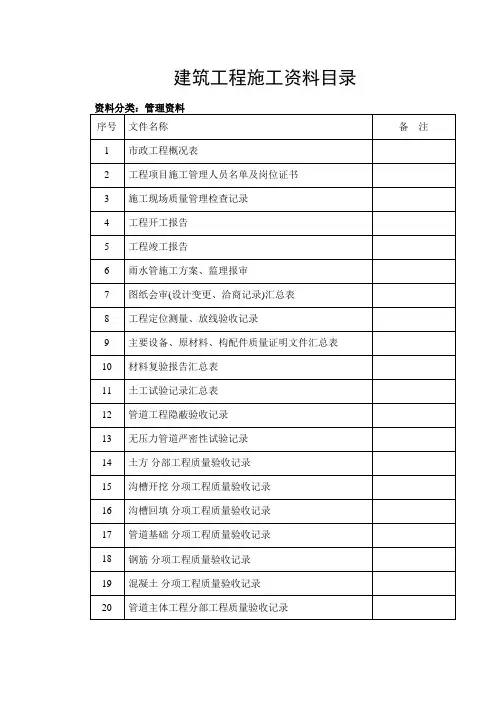

管道安装资料组卷目录及格式

压力管道安装单位竣工移交资料目录1、特种设备安装改造维修告知书2、开工报告3、图纸会审记录4、施工技术交底记录5、安装单位压力管道安装资格证（复印件）6、无损检测单位资格证书（复印件）7、合格焊工登记表（资格证复印件）8、无损检测人员登记表（资格证复印件）9、施工组织设计10、单位工程质量评定表11、分项工程质量评定表12、分部工程质量评定表13、工程中间交接证书14、联动试运行合格证书15、工程联络单一览表16、工程联络单17、设计变更一览表18、压力管道元件及焊材制造许可证及合格证书、材质证书19、物资供方调查、评价表20、焊接工艺评定项目引用情况一览表21、焊接工艺指导书22、焊条烘烤记录23、焊条领用记录24、安全附件安装检查记录25、隔热工程施工质量检查记录26、防腐工程施工质量检查记录27、管道补偿器安装记录28、管道组成件校验性检查记录29、管道静电接地测试记录30、管道系统安装检查与压力试验记录31、管道系统泄漏性/真空试验记录32、管道吹扫清洗（脱脂）记录33、穿越管道就位检查测量记录34、公路穿越施工检查记录35、管道穿越隐蔽检查记录36、管道焊接工程记录37、阀门试验记录38、阴极保护工程施工记录39、埋地管道防腐层地面检漏记录40、焊缝返修记录41、顾客提供原材料、半成品验证记录42、进货检验和试验记录43、管道里程、转角、测试、标志桩埋设记录44、管道工程交接桩记录45、管道竣工测量成果表46、管道清管、测径记录47、隐蔽工程记录48、防腐绝热层电火花检测报告49、热处理报告50、射线检测报告51、超声波检测报告52、磁粉检测报告53、渗透检测报告54、超声波测厚报告55、压力管道安装安全质量监督检验报告56、重大质量事故处理鉴定报告57、未完工程项目明细表58、工程竣工证书59、竣工技术文件移交证书60、管道单线图（需标注：管线编号、材质、规格、焊口编号）61、竣工图（全套）、（需标注：拍片部位、焊工代号、管件数量、管线类别）注：施工单位就上述资料在工程竣工投产后一个月内办完相关手续，移交建设单位后办理注册登记使用手续。

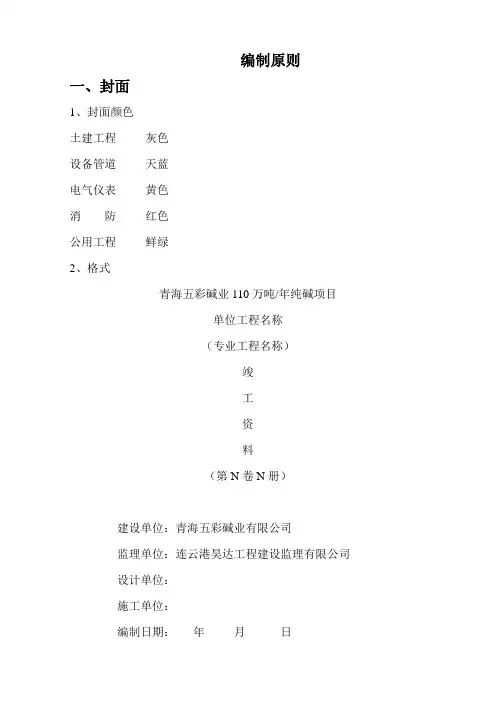

编制原则一、封面1、封面颜色土建工程灰色设备管道天蓝电气仪表黄色消防红色公用工程鲜绿2、格式青海五彩碱业110万吨/年纯碱项目单位工程名称（专业工程名称）竣工资料（第N卷N册）建设单位：青海五彩碱业有限公司监理单位：连云港昊达工程建设监理有限公司设计单位：施工单位：编制日期：年月日3、举例如盐水基础：青海五彩碱业110万吨/年纯碱项目盐水工段（基础资料）竣工资料（第三卷一册）建设单位：青海五彩碱业有限公司监理单位：连云港昊达工程建设监理有限公司设计单位：中国天辰工程有限公司施工单位：中国第十三建设有限公司编制日期：年月日二、单位工程名称：中国天辰设计院按图纸“设计项目”名称填写；渤海设计院按图纸“装置/工区”名称填写；三、分卷区分：第一巻：单位工程竣工验收资料；第二卷：建设工程施工技术及管理资料；第三卷：建筑工程分部分项资料；分部工程顺序：1、地基与基础分部；2、主体结构分部；3、装饰装修分部；4、屋面工程分部；5、建筑给、排水及采暖分部；6、建筑电气；7、智能建筑；8、（建筑）通风空调；9、电梯。

第四卷：安装分部分项资料；分部工程顺序：1、设备安装分部；2、工艺管道安装分部；3、工业电气安装分部；4、仪表安装分部第五卷：竣工图四、每卷分册区分：按青海软件资料归档顺序（表c-1…）进行组卷，每册按150-200页归档。

五、编页号：一般单面书写的文字材料在右下角编写页号，双面书写的文件材料，正面的右下角编号，背面在左下角编号。

六、卷内目录卷内目录七、文件编号：单位工程名称按设计图纸名称及编号：501（工段号或名称）-x（分部工程）-xx （检验批）。

如：盐水工段主体工程：501（盐水工段）-2（分部工程）-01～xx （检验批）八、装订采用装订形式；按规定用线绳三孔左侧；按规定孔距总长度大致为140—160mm，中孔到边孔长度70—80mm，卷脊装订线的垂直距离15—20mm。

装订一律在左侧，结头放在案卷后面；装订时，要整齐、牢固、便于保管和利用。

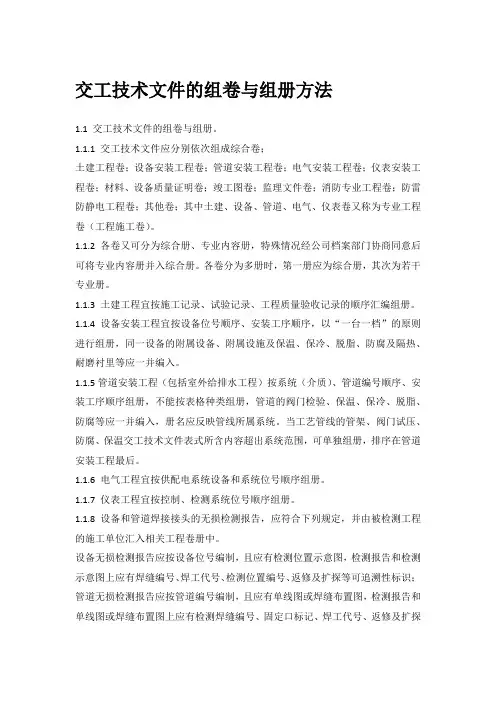

交工技术文件的组卷与组册方法1.1 交工技术文件的组卷与组册。

1.1.1 交工技术文件应分别依次组成综合卷；土建工程卷；设备安装工程卷；管道安装工程卷；电气安装工程卷；仪表安装工程卷；材料、设备质量证明卷；竣工图卷；监理文件卷；消防专业工程卷；防雷防静电工程卷；其他卷；其中土建、设备、管道、电气、仪表卷又称为专业工程卷（工程施工卷）。

1.1.2 各卷又可分为综合册、专业内容册，特殊情况经公司档案部门协商同意后可将专业内容册并入综合册。

各卷分为多册时，第一册应为综合册，其次为若干专业册。

1.1.3 土建工程宜按施工记录、试验记录、工程质量验收记录的顺序汇编组册。

1.1.4 设备安装工程宜按设备位号顺序、安装工序顺序，以“一台一档”的原则进行组册，同一设备的附属设备、附属设施及保温、保冷、脱脂、防腐及隔热、耐磨衬里等应一并编入。

1.1.5管道安装工程（包括室外给排水工程）按系统（介质）、管道编号顺序、安装工序顺序组册，不能按表格种类组册，管道的阀门检验、保温、保冷、脱脂、防腐等应一并编入，册名应反映管线所属系统。

当工艺管线的管架、阀门试压、防腐、保温交工技术文件表式所含内容超出系统范围，可单独组册，排序在管道安装工程最后。

1.1.6 电气工程宜按供配电系统设备和系统位号顺序组册。

1.1.7 仪表工程宜按控制、检测系统位号顺序组册。

1.1.8 设备和管道焊接接头的无损检测报告，应符合下列规定，并由被检测工程的施工单位汇入相关工程卷册中。

设备无损检测报告应按设备位号编制，且应有检测位置示意图，检测报告和检测示意图上应有焊缝编号、焊工代号、检测位置编号、返修及扩探等可追溯性标识；管道无损检测报告应按管道编号编制，且应有单线图或焊缝布置图，检测报告和单线图或焊缝布置图上应有检测焊缝编号、固定口标记、焊工代号、返修及扩探等可追溯性标识。

施工单位应按管道编号确认管道焊接接头实际无损检测比例，并在单线图或焊缝布置图上标识焊缝编号、固定口位置、施焊焊工代号及检测焊缝位置等可追溯性标识。

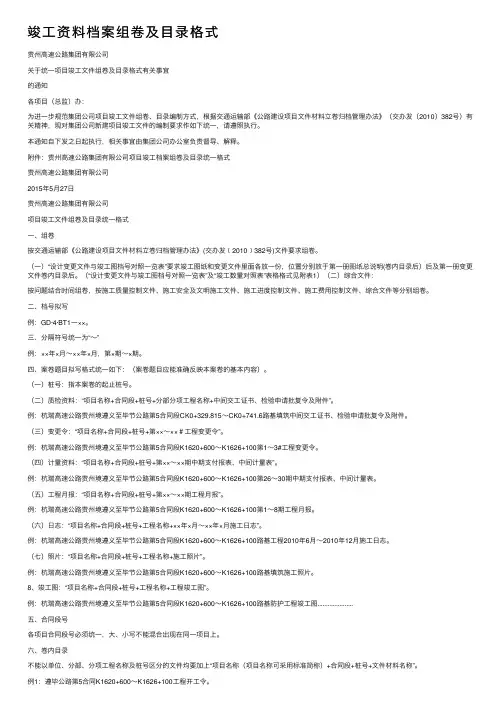

竣⼯资料档案组卷及⽬录格式贵州⾼速公路集团有限公司关于统⼀项⽬竣⼯⽂件组卷及⽬录格式有关事宜的通知各项⽬（总监）办：为进⼀步规范集团公司项⽬竣⼯⽂件组卷、⽬录编制⽅式，根据交通运输部《公路建设项⽬⽂件材料⽴卷归档管理办法》（交办发〔2010〕382号）有关精神，现对集团公司新建项⽬竣⼯⽂件的编制要求作如下统⼀，请遵照执⾏。

本通知⾃下发之⽇起执⾏，相关事宜由集团公司办公室负责督导、解释。

附件：贵州⾼速公路集团有限公司项⽬竣⼯档案组卷及⽬录统⼀格式贵州⾼速公路集团有限公司2015年5⽉27⽇贵州⾼速公路集团有限公司项⽬竣⼯⽂件组卷及⽬录统⼀格式⼀、组卷按交通运输部《公路建设项⽬⽂件材料⽴卷归档管理办法》(交办发﹝2010﹞382号)⽂件要求组卷。

（⼀）“设计变更⽂件与竣⼯图档号对照⼀览表”要求竣⼯图纸和变更⽂件⾥⾯各放⼀份，位置分别放于第⼀册图纸总说明(卷内⽬录后）后及第⼀册变更⽂件卷内⽬录后。

（“设计变更⽂件与竣⼯图档号对照⼀览表”及“竣⼯数量对照表”表格格式见附表1）（⼆）综合⽂件：按问题结合时间组卷，按施⼯质量控制⽂件、施⼯安全及⽂明施⼯⽂件、施⼯进度控制⽂件、施⼯费⽤控制⽂件、综合⽂件等分别组卷。

⼆、档号拟写例：GD·4·BT1⼀××。

三、分隔符号统⼀为“～”例：××年×⽉～××年×⽉，第×期～×期。

四、案卷题⽬拟写格式统⼀如下：（案卷题⽬应能准确反映本案卷的基本内容）。

（⼀）桩号：指本案卷的起⽌桩号。

（⼆）质检资料：“项⽬名称+合同段+桩号+分部分项⼯程名称+中间交⼯证书、检验申请批复令及附件”。

例：杭瑞⾼速公路贵州境遵义⾄毕节公路第5合同段CK0+329.815～CK0+741.6路基填筑中间交⼯证书、检验申请批复令及附件。

（三）变更令：“项⽬名称+合同段+桩号+第××～××＃⼯程变更令”。

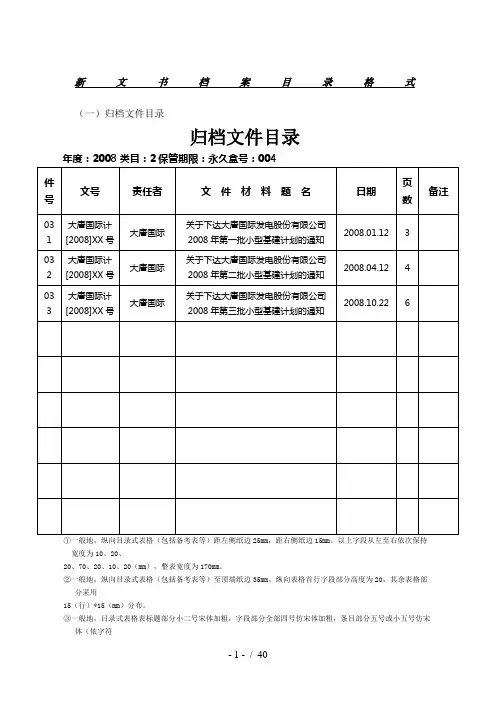

新文书档案目录格式（一）归档文件目录归档文件目录①一般地，纵向目录式表格（包括备考表等）距左侧纸边25mm，距右侧纸边15mm。

以上字段从左至右依次保持宽度为10、20、20、70、20、10、20（mm），整表宽度为170mm。

②一般地，纵向目录式表格（包括备考表等）至顶端纸边35mm。

纵向表格首行字段部分高度为20，其余表格部分采用15（行）*15（mm）分布。

③一般地，目录式表格表标题部分小二号宋体加粗，字段部分全部四号仿宋体加粗，条目部分五号或小五号仿宋体（依字符数量具体情况而定）。

④目录中“备注”项，一般填写对文件情况的说明，例如复印件归档、指向原件位置、互见信息等，下同。

注：纵向目录表格格式均参照以上。

（二）全引目录式样0--5大类档案全引目录索引年度:2008年①一般地，索引表格距左侧纸边30mm，距右侧纸边25mm。

以上字段从左至右依次保持宽度为25、25、25、25、30、25（mm），整表宽度为155mm。

②一般地，索引表格至顶端纸边40mm。

表格首行字段部分高度为20，其余表格部分采用18（行）*10（mm）分布。

③一般地，索引表标题部分小二号宋体加粗，字段部分全部小四号仿宋加粗，条目部分五号或小五号仿宋体（依字符数量具体情况而定）。

注：索引表格格式均参照以上。

（三）新文书档案备考表式样备考表①“盒内文件情况说明”不能为空，描述盒内文件数量、互见信息、是否复印件归档、有无笔迹材料问题等等。

②备考表内字段式文字均为三号宋体字加粗，内容字体需小于字段式文字。

③一般地，备考表均距左侧纸边25mm，距右侧纸边15mm，至顶端纸边35mm。

（四）新文书档案卷盒脊背,（五）新文书档案全引目录脊背（以下以公司为例，各单位需根据样式换成本单位标识）示例一示例二说明：1、全引目录脊背式样如上，大小自定，效果整齐统一；2、文书档案分年度组织全引目录，一册能用的注明“全1册”，一册不够的另立多册，每册注明“第M/N册”。

贵州高速公路集团有限公司关于统一项目竣工文件组卷及目录格式有关事宜的通知各项目（总监）办：为进一步规范集团公司项目竣工文件组卷、目录编制方式，根据交通运输部《公路建设项目文件材料立卷归档管理办法》（交办发〔2010〕382号）有关精神，现对集团公司新建项目竣工文件的编制要求作如下统一，请遵照执行。

本通知自下发之日起执行，相关事宜由集团公司办公室负责督导、解释。

附件：贵州高速公路集团有限公司项目竣工档案组卷及目录统一格式贵州高速公路集团有限公司2015年5月27日贵州高速公路集团有限公司项目竣工文件组卷及目录统一格式一、组卷按交通运输部《公路建设项目文件材料立卷归档管理办法》(交办发﹝2010﹞382号)文件要求组卷。

（一）“设计变更文件与竣工图档号对照一览表”要求竣工图纸和变更文件里面各放一份，位置分别放于第一册图纸总说明(卷内目录后）后及第一册变更文件卷内目录后。

（“设计变更文件与竣工图档号对照一览表”及“竣工数量对照表”表格格式见附表1）（二）综合文件：按问题结合时间组卷，按施工质量控制文件、施工安全及文明施工文件、施工进度控制文件、施工费用控制文件、综合文件等分别组卷。

二、档号拟写例：GD·4·BT1一××。

三、分隔符号统一为“～”例：××年×月～××年×月，第×期～×期。

四、案卷题目拟写格式统一如下：（案卷题目应能准确反映本案卷的基本内容）。

（一）桩号：指本案卷的起止桩号。

（二）质检资料：“项目名称+合同段+桩号+分部分项工程名称+中间交工证书、检验申请批复令及附件”。

例：杭瑞高速公路贵州境遵义至毕节公路第5合同段CK0+329.815～CK0+741.6路基填筑中间交工证书、检验申请批复令及附件。

（三）变更令：“项目名称+合同段+桩号+第××～××＃工程变更令”。

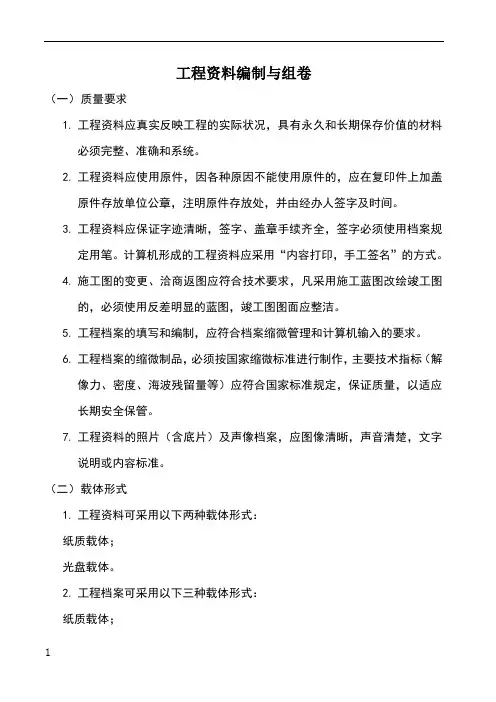

工程资料编制与组卷（一）质量要求1.工程资料应真实反映工程的实际状况,具有永久和长期保存价值的材料必须完整、准确和系统。

2.工程资料应使用原件，因各种原因不能使用原件的,应在复印件上加盖原件存放单位公章,注明原件存放处,并由经办人签字及时间。

3.工程资料应保证字迹清晰，签字、盖章手续齐全，签字必须使用档案规定用笔。

计算机形成的工程资料应采用“内容打印，手工签名”的方式。

4.施工图的变更、洽商返图应符合技术要求,凡采用施工蓝图改绘竣工图的，必须使用反差明显的蓝图，竣工图图面应整洁。

5.工程档案的填写和编制，应符合档案缩微管理和计算机输入的要求。

6.工程档案的缩微制品，必须按国家缩微标准进行制作,主要技术指标（解像力、密度、海波残留量等)应符合国家标准规定,保证质量,以适应长期安全保管.7.工程资料的照片（含底片）及声像档案,应图像清晰，声音清楚，文字说明或内容标准。

（二）载体形式1.工程资料可采用以下两种载体形式：纸质载体；光盘载体。

2.工程档案可采用以下三种载体形式：纸质载体;缩微品载体；光盘载体。

3.纸质载体和光盘载体的工程资料应在过程中形成、收集和整理，包括工程音像资料。

4.缩微品载体的工程档案（1）在纸质载体的工程档案经城建档案馆和有关部门验收合格后,应持城建档案馆发给的准许缩微证明书进行缩微，证明书包括案卷目录、验收签章、城建档案馆的档号、胶片代数、质量要求等，并将证书缩拍在胶片“片头”上。

（2）报送“缩微制品载体”工程档案的种类和数量,一般要求报送三代片，即：1）第一代（母片）卷片一套，作长期保存使用；2）第二代(拷贝片）卷片一套,作复制工作使用;3）第三代（拷贝片)卷片或者开窗卡片、封套片、平片，作提供日常利用（阅读或复原）使用。

（3）向城建档案馆移交的缩微卷片、开窗卡片、封套片、平片必须按城建档案馆的要求进行标注。

5.光盘载体的电子工程档案（1）纸质载体的工程档案经城建档案馆和有关部门验收合格后，进行电子工程档案的核查，核查无误后，进行电子工程档案的光盘刻制.（2）电子工程档案的封套、格式必须按城建档案馆的要求进行标注。

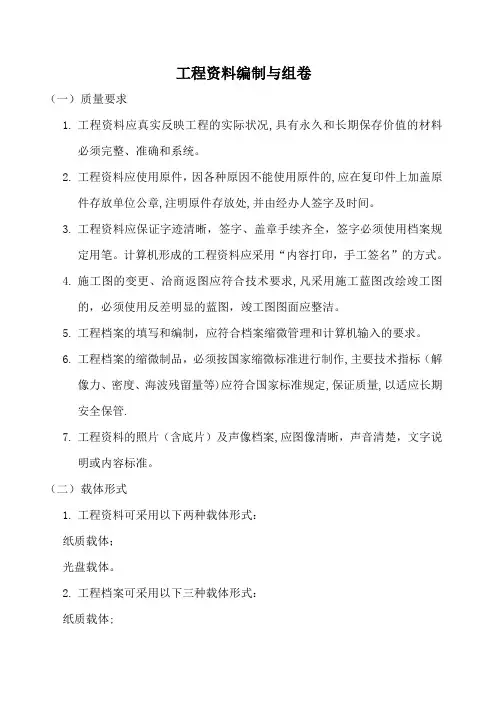

工程资料编制与组卷（一）质量要求1.工程资料应真实反映工程的实际状况，具有永久和长期保存价值的材料必须完整、准确和系统。

2.工程资料应使用原件，因各种原因不能使用原件的，应在复印件上加盖原件存放单位公章，注明原件存放处，并由经办人签字及时间。

3.工程资料应保证字迹清晰，签字、盖章手续齐全，签字必须使用档案规定用笔。

计算机形成的工程资料应采用“内容打印，手工签名”的方式。

4.施工图的变更、洽商返图应符合技术要求，凡采用施工蓝图改绘竣工图的，必须使用反差明显的蓝图，竣工图图面应整洁。

5.工程档案的填写和编制，应符合档案缩微管理和计算机输入的要求。

6.工程档案的缩微制品，必须按国家缩微标准进行制作，主要技术指标（解像力、密度、海波残留量等）应符合国家标准规定，保证质量，以适应长期安全保管。

7.工程资料的照片（含底片）及声像档案，应图像清晰，声音清楚，文字说明或内容标准。

（二）载体形式1.工程资料可采用以下两种载体形式：纸质载体；光盘载体。

2.工程档案可采用以下三种载体形式：纸质载体；缩微品载体；光盘载体。

3.纸质载体和光盘载体的工程资料应在过程中形成、收集和整理，包括工程音像资料。

4.缩微品载体的工程档案（1）在纸质载体的工程档案经城建档案馆和有关部门验收合格后，应持城建档案馆发给的准许缩微证明书进行缩微，证明书包括案卷目录、验收签章、城建档案馆的档号、胶片代数、质量要求等，并将证书缩拍在胶片“片头”上。

（2）报送“缩微制品载体”工程档案的种类和数量，一般要求报送三代片，即：1）第一代（母片）卷片一套，作长期保存使用；2）第二代（拷贝片）卷片一套，作复制工作使用；3）第三代（拷贝片）卷片或者开窗卡片、封套片、平片，作提供日常利用（阅读或复原）使用。

（3）向城建档案馆移交的缩微卷片、开窗卡片、封套片、平片必须按城建档案馆的要求进行标注。

5.光盘载体的电子工程档案（1）纸质载体的工程档案经城建档案馆和有关部门验收合格后，进行电子工程档案的核查，核查无误后，进行电子工程档案的光盘刻制。

工程竣工资料的编制及组卷要求一、编制要求1.工程资料填写时一律使用耐久性强的书写材料，如碳素墨水，不得使用易褪色的书写材料，如圆珠笔、铅笔等。

2.工程资料应字迹清楚，图样清晰，图表整洁，签字盖章手续完备。

3.工程资料总目录、卷内目录及备考表需按公司规定格式整理。

4.工程资料页码编制统一用阿拉伯数字从001起编制页码，总目录、卷内目录、备考表不编写编码。

页码编写的位置：单书写的文件在右下角；双面书写的文件，正面在右下角，背面在左下角。

折叠后的图纸一律在右下角。

5.资料内容小于A4页面大小的，应将资料内容粘贴在空白的A4纸页面上放入工程资料内。

6.资料中包含的不同大小的图纸，按要求（手风琴样式）统一叠成A4大小的幅面，图标栏显示在外面。

二、组卷要求1.第一卷竣工验收记录、第二卷技术管理资料、第三卷施工记录资料、第四卷质量验收记录、第五卷物资管理资料。

施工记录、质量验收记录及物资管理资料按各分部进行分类组卷。

各卷内容原则单独成册，卷内内容较少或较多时，可根据实际情况合并或拆分成册，每册厚度不超过2.5厘米。

2.特种设备安改维竣工资料应单独装订成册，与上述资料分开，单独编制竣工资料。

3.每册首页应为卷内目录，末页应为备考表，内容应相互对应。

4.总目录〈资料题名〉里填写的每册名称要与每册卷内目录里〈资料名称〉相对应。

三、电子档案存档要求1.资料内文件扫描件要求。

扫描文件必须是原始版且与存档资料完全一致，扫描件需利用扫描仪或带扫描功能的复印机输出。

图像文件为PDF、JPEG或TIFF格式。

2.电子竣工图存档要求。

电子版竣工图应与档案馆或建设单位存档的纸质竣工图保持数量与内容上完全一致，上传格式应为DWG、PDF文件形式。

（工程建筑套表）安装单位工程施工技术资料组卷目录及表式案号：（安装）单位工程施工技术归档资料第卷编制单位：编制日期：密级：保存期限：共卷第卷安装单位工程施工技术资料组卷目录及表式质量管理资料壹、开工准备阶段技术文件质管安No.11、单位工程开工报告质管安No.1-12、设计交底、图纸会审记录质管安No.1-23、单位工程施工组织设计或施工技术措施质管安No.1-34、技术（安全）交底记录质管安No.1-45、单位工程质量监督注册申报表质管安No.1-5二、单位工程质量评定资料质管安No.21、单位工程质量检验综合评定表质管安No.2-12、单位工程质量保证资料核查表质管安No.2-23、单位工程观感质量评定表质管安No.2-34、分部工程质量检验评定表质管安No.2-45、分项工程质量检验评定表质管安No.2-56、单位工程竣工报告质管安No.2-67、单位工程竣工验收证书质管安No.2-78、监理单位工程质量评估报告质管安No.2-89、勘察设计单位工程质量检查报告质管安No.2-910、建设单位工程竣工验收报告（验收纪要）质管安No.2-1011、单位工程质量认证书（工程质量监督报告）质管安No.2-11三、工程质量事故、质量问题处理资料质管安No.31、建设（监理）单位通知、指令及处理结果资料质管安No.3-12、工程质量监督站通知、通报、检查意见资料质管安No.3-23、工程质量事故报告、处理措施、处理结果资料质管安No.3-3质量保证资料1、机械加工类材料合格证及试验报告质保安No.12、电气仪表类材料合格证及试验报告质保安No.23、智能控制类材料合格证及试验报告质保安No.34、设备合格证质保安No.45、设备试（检）验报告质保安No.56、焊接焊缝、焊材检查记录质保安No.67、制作、防腐、保温安装记录质保安No.78、探伤检验报告质保安No.89、锚固力试验报告质保安No.910、材料（设备）代用单质保安No.1011、随机技术文件质保安No.1112、设备开箱检查及零部件清点记录质保安No.1213、工程定位测量记录质保安No.1314、设备基础检查记录质保安No.1415、基础垫铁布放质保安No.1516、二次灌浆检查及砼强度试验报告质保安No.1617、隐蔽工程检查验收记录质保安No.1718、结构吊装记录质保安No.1819、中间验收记录质保安No.1920、排水管路灌水、通水试验记录质保安No.2021、管路试压检查记录质保安No.2122、阀件试压检查记录质保安No.2223、压力容器耐压试验记录质保安No.2324、特种设备性能检测报告质保安No.2425、接地电阻测试记录质保安No.2526、绝缘电阻测试记录质保安No.2627、机械设备试验、调试、试运转记录质保安No.2728、电气设备试验、调试、试运转记录质保安No.2829、智能控制系统试验、调试、试运转记录质保安No.2930、空、重载调试记录质保安No.3031、施工组织设计、施工措施、作业规程质保安No.3132、施工及质量自检记录质保安No.3233、设计变更通知单质保安No.3334、竣工图质保安No.34质量管理资料工程名称:施工单位:质管安Ｎｏ.1质量管理资料壹、开工准备阶段技术文件工程名称:施工单位:质管安Ｎｏ.1 壹、开工准备阶段技术文件目录序资料编号资料名称份数/页数备注号1 质管安NO.1-1 单位工程开工报告/2 质管安NO.1-2 设计交底、图纸会审记录/3 质管安NO.1-3 施工组织设计或施工措施/4 质管安NO.1-4 技术（安全）交底资料/5 质管安NO.1-5 单位工程质量监督注册申报表质管安Ｎｏ.1-1质量管理资料壹、开工准备阶段技术文件1、单位工程开工报告工程名称:施工单位:质管安Ｎｏ.1-1-1单位工程开工报告单项工程名称工程地点单位工程名称单位工程编号计划开工日期实际开工日期施工单位名称工程造价(万元)工程简要内容及工量施工单位：（公章）年月日监理单位：（公章）年月日建设单位：（公章）年月日本表参照《煤炭建设工程质量技术资料管理规定和评级办法》编制，如有调整可增加栏目质管安Ｎｏ.1-2质量管理资料壹、开工准备阶段技术文件2、设计交底、图纸会审记录工程名称:施工单位:质管安Ｎｏ.1-2-1 设计交底、图纸会审记录单位工程名称主持单位负责人参加单位及人员建设单位：设计单位：监理单位：施工单位：图纸名称存在问题及意见解决意见设计单位：（签章）年月日建设单位：（签章）年月日监理单位：（签章）年月日施工单位：（签章）年月日质管安Ｎｏ.1-3 质量管理资料壹、开工准备阶段技术文件3、施工组织设计或施工措施工程名称:施工单位:质管安Ｎｏ.1-4质量管理资料壹、开工准备阶段技术文件4、技术（安全）交底记录工程名称:施工单位:质管安Ｎｏ.1-4-1 技术（安全）交底记录单位工程名称分部工程名称分项工程名称交底内容说明：交底人：年月日接受人：年月日质管安Ｎｏ.2 质量管理资料二、单位工程质量评定资料工程名称:施工单位:质管安Ｎｏ.2一、单位工程质量评定资料目录序号资料编号资料名称份数/页数备注1 质管安NO.2-1 单位工程质量综合评定表2 质管安NO.2-2 单位工程质量保证资料核查表3 质管安NO.2-3 单位工程观感质量评定表4 质管安NO.2-4 分部工程质量评定表5 质管安NO.2-5 分项工程质量检验评定表6 质管安NO.2-6 单位工程竣工报告7 质管安NO.2-7 单位工程竣工验收证书8 质管安NO.2-8 监理单位工程质量评估报告9 质管安NO.2-9 勘查、设计单位工程质量检查报告10 质管安NO.2-10 建设单位工程竣工验收报告（纪要）11、质管安NO.2-11 单位工程质量认证书质管安Ｎｏ.2-1质量管理资料二、单位工程质量评定资料1、单位工程质量综合评定表工程名称:施工单位:质管安Ｎｏ.2-1-1 单位工程质量综合评定表工程名称：施工单位：开工日期：年月日竣工日期：年月日项次检验项目评定情况核定情况1分部工程质量评定汇总共分部其中优良分部优良率%指定分部质量等级：2 质量保证资料评定共核查：项其中：齐全项基本齐全项3 观感质量评定应得分实得分得分率%评定等级：施工单位：（签章）年月日监理单位：（签章）年月日建设单位：（签章）年月日质管安Ｎｏ.2-2 单位工程质量保证资料核查表序号资料名称资料编号份数核查情况1 机械加工类材料合格证及试验报告质保安No.12 电气仪表类材料合格证及试验报告质保安No.23 智能控制类材料合格证及试验报告质保安No.34 设备合格证质保安No.45 设备试（检）验报告质保安No.56 焊接焊缝、焊材检查记录质保安No.67 制作、防腐、保温安装记录质保安No.78 探伤检验报告质保安No.89 锚固力试验报告质保安No.910 材料（设备）代用单质保安No.1011 随机技术文件质保安No.1112 设备开箱检查及零部件清点记录质保安No.1213 工程定位测量记录质保安No.1314 设备基础检查记录质保安No.1415 基础垫铁布放质保安No.1516 二次灌浆检查及砼强度试验报告质保安No.1617 隐蔽工程检查验收记录质保安No.1718 结构吊装记录质保安No.1819 中间验收记录质保安No.1920 排水管路灌水、通水试验记录质保安No.2021 管路试压检查记录质保安No.2122 阀件试压检查记录质保安No.2223 压力容器耐压试验记录质保安No.2324 特种设备性能检测报告质保安No.2425 接地电阻测试记录质保安No.2526 绝缘电阻测试记录质保安No.2627 机械设备试验、调试、试运转记录质保安No.2728 电气设备试验、调试、试运转记录质保安No.2829 智能控制系统试验、调试、试运转记录质保安No.2930 空、重载调试记录质保安No.3031 施工措施、作业规程质保安No.3132 施工及质量自检记录质保安No.3233 设计变更通知单质保安No.3334 竣工图质保安No.34结论：施工单位项目经理：年月日总监理工程师：年月日质管安Ｎｏ.2-3质量管理资料二、单位工程质量评定资料3、单位工程观感质量评定表工程名称:施工单位:质管安NO.2-3-1 单位工程观感质量评定表单位工程名称：序号项目标准要求标准分实得分1 机房布置及卫生布置符合设计要求，机房（硐室）清洁，无灰尘、杂物及油污。

安装资料组卷目录及表式案号：单位工程施工技术归档资料第卷工程图片编制单位：编制日期：密级：保存期限：共卷第卷安装单位工程施工技术归档资料质量管理资料一、开工准备阶段技术文件质管安1、单位工程开工报告质管安2、设计交底、图纸会审记录质管安3、单位工程施工组织设计或施工技术措施质管安4、技术交底记录质管安5、单位工程质量监督注册申报表二、单位工程质量评定资料1、单位工程质量检验综合评定表2、单位工程质量保证资料核查表3、单位工程观感质量评定表4、分部工程质量检验评定表5、分项工程质量检验评定表6、单位工程竣工报告7、单位工程竣工验收证书8、监理单位工程质量评估报告9、勘察设计单位工程质量检查报告10、建设单位工程竣工验收报告11、单位工程质量认证书三、工程质量事故、质量问题处理资料1、建设单位通知、指令及处理结果资料2、工程质量监督站通知、通报、检查意见资料3、工程质量事故报告、处理措施、处理结果资料质量保证资料1、机械加工类材料合格证及试验报告2、电气仪表类材料合格证及试验报告3、智能控制类材料合格证及试验报告4、设备合格证5、设备试验报告6、焊接焊缝、焊材检查记录7、制作、防腐、保温安装记录8、探伤检验报告9、锚固力试验报告10、材料代用单11、随机技术文件1 质管安质管安质管安质管安质管安质管安质管安质管安质管安质管安质管安质管安质管安质管安质管安质管安质管安质保安质保安质保安质保安质保安质保安质保安质保安质保安质保安质保安12、设备开箱检查及零部件清点记录质保安13、工程定位测量记录质保安14、设备基础检查记录质保安15、基础垫铁布放质保安16、二次灌浆检查及砼强度试验报告质保安17、隐蔽工程检查验收记录质保安18、结构吊装记录质保安19、中间验收记录质保安20、排水管路灌水、通水试验记录21、管路试压检查记录22、阀件试压检查记录23、压力容器耐压试验记录24、特种设备性能检测报告25、接地电阻测试记录26、绝缘电阻测试记录27、机械设备试验、调试、试运转记录28、电气设备试验、调试、试运转记录29、智能控制系统试验、调试、试运转记录30、空、重载调试记录31、施工组织设计、施工措施、作业规程32、施工及质量自检记录33、设计变更通知单34、竣工图2 质保安质保安质保安质保安质保安质保安质保安质保安质保安质保安质保安质保安质保安质保安质保安质管安Ｎｏ.1 质量管理资料一、开工准备阶段技术文件工程名称:施工单位：3 质管安Ｎｏ.1 一、开工准备阶段技术文件目录序号 1 2 3 4 5资料编号资料名称份数/页数备注质管安质管安质管安质管安质管安单位工程开工报告设计交底、图纸会审记录施工组织设计或施工措施技术交底资料单位工程质量监督注册申报表/ / / / 4质管安Ｎｏ.1-1 质量管理资料一、开工准备阶段技术文件1、单位工程开工报告工程名称：施工单位：5 质管安Ｎｏ.1-1-1单位工程开工报告单项工程名称单位工程名称工程地点单位工程编号实际开工日期工程造价(万元)计划开工日期施工单位名称工程简要内容及工量施工单位：年月日监理单位：年月日建设单位：年月日本表参照《煤炭建设工程质量技术资料管理规定与评级办法》编制，如有调整可增加栏目 6 质管安Ｎｏ.1-2 质量管理资料一、开工准备阶段技术文件2、设计交底、图纸会审记录工程名称:施工单位：7 质管安Ｎｏ.1-2-1 设计交底、图纸会审记录单位工程名称参加单位及人员建设单位：设计单位：监理单位：施工单位：图纸名称存在问题及意见解决意见主持单位负责人8 设计单位：年月日建设单位：年月日监理单位：年月日施工单位：年月日质管安Ｎｏ.1-3 质量管理资料一、开工准备阶段技术文件3、施工组织设计或施工措施9工程名称:施工单位：一、开工准备阶段技术文件4、质管安Ｎｏ.1-4 质量管理资料技术交底记录10 ?程名称:施工单位：质管安Ｎｍ.1-4-1 技术交底记录单位工程名称分部工稉名称分项工程名称? 底内容说明：11 交底人：年月日接受人：年月日二、单位工程质量评定资料质管安Ｎｏ.2 质量管理资? 12 工程名称:施工单位：质管安Ｎｏ.2一、单佅工程质量评定资料目录序号资料编号资料名称份慰/页数备注 1 2 3 4 5 6 质管安质管媉质管安质管安质管安质管安单位工程质量综合评定表单位工程质量保证资料核查衈单位工程观感质量评定表分部工程质量评定表分项工程质量检验评定表单位工程竣工报告13 7 8 9 10 11、质管安质管安质管安质管安质管安单位工程竣工验收证书监理单位工程质量评估报告勘查、设计单位工程质量检查报告建设单位工程竣工验收报告单位工程质量认证书质管安Ｎｏ.2-1 质量管理资料二、单位工程质量评定资料1、单位工程质量综合评定表14工程名称:施工单位：质管安Ｎｏ.2-1-1 单位工程质量综合评定表工程名称：施工单位：开工日期：年月日竣工日期：年月日项次检验项目评定情况共分部分部工程 1 质量评定汇总优良率% 指定分部质量等级：其中优良分部核定情况15 共核查：项质量保证资料 2 评定齐全项基本齐全项应得分 3 观感质量评定实得分得分率% 评定等级：施工单位：年月日监理单位：年月日建设单位：年月日质管安Ｎｏ.2-2 其中：单位工程质量保证资料核查表序号 1 2 3 4 5 6 7 8 9 10 11 12 资料名称机械加工类材料合格证及试验报告电气仪表类材料合格证及试验报告智能控制类材料合格证及试验报告设备合格证设备试验报告焊接焊缝、焊材检查记录制作、防腐、保温安装记录探伤检验报告锚固力试验报告材料代用单随机技术文件设备开箱检查及零部件清点记录资料编号质保安质保安质保安质保安质保安质保安质保安质保安质保安质保安质保安质保安份数核查情况16 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 结论：工程定位测量记录设备基础检查记录基础垫铁布放二次灌浆检查及砼强度试验报告隐蔽工程检查验收记录结构吊装记录中间验收记录排水管路灌水、通水试验记录管路试压检查记录阀件试压检查记录压力容器耐压试验记录特种设备性能检测报告接地电阻测试记录绝缘电阻测试记录机械设备试验、调试、试运转记录电气设备试验、调试、试运转记录智能控制系统试验、调试、试运转记录空、重载调试记录施工措施、作业规程施工及质量自检记录设计变更通知单竣工图质保安质保安质保安质保安质保安质保安质保安质保安质保安质保安质保安质保安质保安质保安质保安质保安质保安质保安质保安质保安质保安质保安施工单位项目经理：年月日总监理工程师：年月日质管安Ｎｏ.2-3 质量管理资料二、单位工程质量评定资料3、单位工程观感质量评定表17 工程名称:施工单位：质管安单位工程观感质量评定表单位工程名称：序号项目标准要求标准分实得分 1 机房布置及卫生布置符合设计要求，机房清洁，无灰尘、杂物及油污。
