lcd1602液晶屏显示原理
LCD1602液晶屏是一种常见的二线多功能液晶显示模块,其
显示原理基于液晶的光电效应。
液晶是一种具有特殊物理性质的有机分子,它可以通过电场的作用改变其自身的光透过性。
LCD1602液晶屏中的液晶材料
被填充在由两片玻璃构成的一个夹层之间,夹层中含有电极。
在液晶屏正常工作时,通过控制外部电源,液晶屏上的液晶分子会根据电场的变化而排列。
液晶分子排列的不同状态会导致光线的折射和透过性发生变化,从而实现显示。
液晶屏通过在电极上加电或去电来创建电场变化,从而控制液晶分子的排列状态。
在液晶屏上,液晶分子的排列状态会导致出现两个主要的极化方向——平行和垂直。
当电场变化时,液晶分子会根据电场的方向来重新排列。
当液晶分子排列平行时,光线不会被液晶分子折射,而垂直排列时,光线会被液晶分子折射。
液晶屏上设有偏振片,其方向与液晶分子排列的状态有关,可通过改变偏振片方向来改变光线的透过性。
为了实现更复杂的显示效果,LCD1602液晶屏采用了多行多
列的方式排列液晶分子,形成像素点的矩阵。
通过控制每个像素点处电极的电场,可以控制液晶分子在不同位置的排列状态,从而实现对每个像素点的控制。
液晶屏上通过电压控制器和驱动芯片控制电场的变化,进而控制液晶分子排列状态的变化。
总之,LCD1602液晶屏通过控制电场的变化来改变液晶分子的排列状态,从而控制光线的折射和透过性,实现图像和文字的显示效果。
通过控制每个像素点处的电场,可以实现复杂的显示效果。

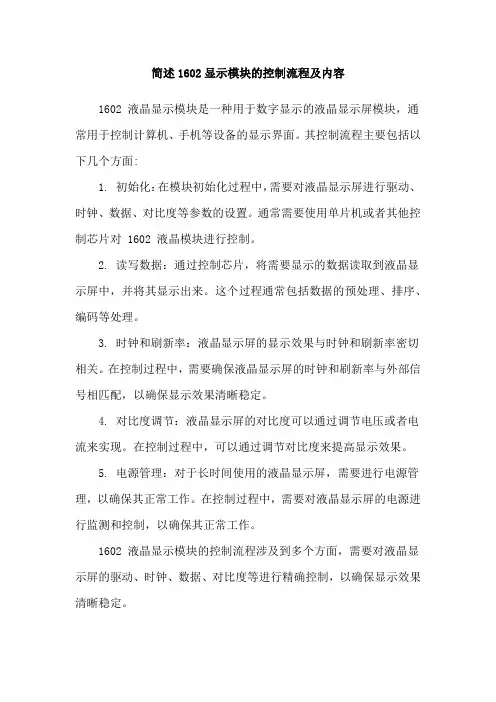

简述1602显示模块的控制流程及内容
1602 液晶显示模块是一种用于数字显示的液晶显示屏模块,通常用于控制计算机、手机等设备的显示界面。
其控制流程主要包括以下几个方面:
1. 初始化:在模块初始化过程中,需要对液晶显示屏进行驱动、时钟、数据、对比度等参数的设置。
通常需要使用单片机或者其他控制芯片对 1602 液晶模块进行控制。
2. 读写数据:通过控制芯片,将需要显示的数据读取到液晶显示屏中,并将其显示出来。
这个过程通常包括数据的预处理、排序、编码等处理。
3. 时钟和刷新率:液晶显示屏的显示效果与时钟和刷新率密切相关。
在控制过程中,需要确保液晶显示屏的时钟和刷新率与外部信号相匹配,以确保显示效果清晰稳定。
4. 对比度调节:液晶显示屏的对比度可以通过调节电压或者电流来实现。
在控制过程中,可以通过调节对比度来提高显示效果。
5. 电源管理:对于长时间使用的液晶显示屏,需要进行电源管理,以确保其正常工作。
在控制过程中,需要对液晶显示屏的电源进行监测和控制,以确保其正常工作。
1602 液晶显示模块的控制流程涉及到多个方面,需要对液晶显示屏的驱动、时钟、数据、对比度等进行精确控制,以确保显示效果清晰稳定。

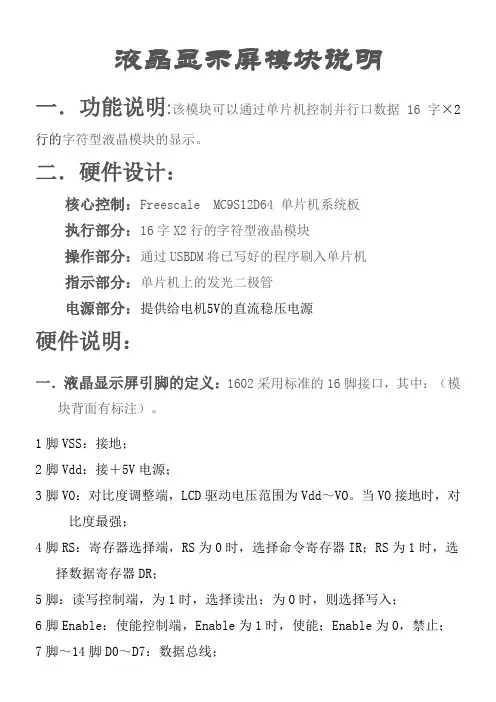

1602液晶字符显示屏的原理管脚功能/1602字符液晶编辑1602字符型LCD通常有14条引脚线或16条引脚线的LCD,多出来的2条线是背光电源线VCC(15脚)和地线GND(16脚),其控制原理与14脚的LCD完全一样,其中:引脚符号功能说明1VSS一般接地2VDD接电源(+5V)3V0液晶显示器对比度调整端,接正电源时对比度最弱,接地电源时对比度最高(对比度过高时会产生“鬼影”,使用时可以通过一个10K的电位器调整对比度)。
4RS RS为寄存器选择,高电平1时选择数据寄存器、低电平0时选择指令寄存器。
5R/W R/W为读写信号线,高电平(1)时进行读操作,低电平(0)时进行写操作。
6E E(或EN)端为使能(enable)端,写操作时,下降沿使能。
读操作时,E高电平有效7DB0低4位三态、双向数据总线0位(最低位)8DB1低4位三态、双向数据总线1位9DB2低4位三态、双向数据总线2位10DB3低4位三态、双向数据总线3位11DB4高4位三态、双向数据总线4位12DB5高4位三态、双向数据总线5位13DB6高4位三态、双向数据总线6位14DB7高4位三态、双向数据总线7位(最高位)(也是busy flag)15BLA背光电源正极16BLK背光电源负极寄存器选择控制表RS R/W操作说明00写入指令寄存器(清除屏等)01读busy flag(DB7),以及读取位址计数器(DB0~DB6)值10写入数据寄存器(显示各字型等)11从数据寄存器读取数据注:关于E=H脉冲——开始时初始化E为0,然后置E为1,再清0.busy flag(DB7):在此位为1时,LCD忙,将无法再处理其他的指令要求。
字符集/1602字符液晶编辑1602液晶模块内部的字符发生存储器(CGROM)已经存储了160个不同的点阵字符图形,这些字符有:阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等,每一个字符都有一个固定的代码,比如大写的英文字母“A”的代码是01000001B(41H),显示时模块把地址41H中的点阵字符图形显示出来,我们就能看到字母“A”。
1602液晶1602液晶是一种常用的液晶显示模块,它是基于蓝色背光的字符型液晶显示器。
该显示模块由一块16列2行的液晶和一个控制芯片组成,能够显示32个字符。
它广泛应用于各种电子设备,如数字电子秤、温湿度计、计时器等。
1602液晶具有显示效果清晰、功耗低、驱动方式简单等特点。
它采用了反射式的LCD技术,配合背光源进行光学调节,能够在不同的环境光照条件下显示清晰。
同时,1602液晶还具有较低的功耗,适用于需要长时间显示文字内容的应用。
它的驱动方式也相对简单,只需通过控制芯片发送指令和数据即可实现文字的显示。
在1602液晶的控制芯片中,有一个上升沿触发的自动读写功能,可以简化控制电路,减少外接元件。
另外,该芯片还具备多种显示模式和字符设置的功能,可以满足不同需求。
1602液晶模块的引脚布局合理,使用起来比较方便。
一般来说,其中的15个数字引脚分别是:VSS、VDD、VO、RS、R/W、E、D0~D7。
通过这些引脚,可以与单片机等设备进行连接,并实现对液晶的控制。
为了方便使用,一些供应商还会在1602液晶模块中加入一个IIC 接口转换电路,使得其可以通过IIC总线与其他设备通信。
这样一来,就不需要繁琐的接线,只需通过串行通信即可实现与其他设备的数据交互。
这样的设计更加灵活,适用于一些对数据传输速度要求较高的场景。
然而,需要注意的是,1602液晶模块本身不具备自动换行和滚屏的功能,因此在使用时需要通过程序控制来实现。
另外,虽然1602液晶模块可以显示字符,但对于图形等更复杂的显示内容则无能为力。
因此,在一些需要显示更丰富信息的应用中,可能需要其他类型的显示模块来替代。
总之,1602液晶是一种常见的液晶显示模块,具备显示效果清晰、功耗低、驱动方式简单等优点。
它能够满足一些基本的显示需求,适用于各种电子设备。
但需要注意的是,它在一些功能方面还存在一定的限制。
随着技术的不断发展,未来可能会出现更先进、功能更完善的显示模块。
1602字符液晶简介工业字符型液晶,能够同时显示16x02即32个字符。
(16列2行)注:为了表示的方便,后文皆以1表示高电平,0表示低电平。
管脚功能引脚说明1602字符型LCD通常有14条引脚线或16条引脚线的LCD,多出来的2条线是背光电源线VCC(15脚)和地线GND(16脚),其控制原理与14脚的LCD完全一样,其中:引脚符号功能说明1VSS一般接地2VDD接电源(+5V)3V0液晶显示器对比度调整端,接正电源时对比度最弱,接地电源时对比度最高(对比度过高时会产生“鬼影”,使用时可以通过一个10K的电位器调整对比度)。
注:关于E=H脉冲——开始时初始化E为0,然后置E为1,再清0.busy flag(DB7):在此位为被清除为0时,LCD将无法再处理其他的指令要求。
这些字符有:阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等,每一个字符都有一个固定的代码,比如大写的英文字母“A”的代码是01000001B(41H),显示时模块把地址41H中的点阵字符图形显示出来,我们就能看到字母“A"。
因为1602识别的是ASCII码,试验可以用ASCII码直接赋值,在单片机编程中还可以用字符型常量或变量赋值,如’A’.以下是1602的16进制ASCII码表:(图片打开是大图)读的时候,先读上面那列,再读左边那行,如:感叹号!的ASCII为0x21,字母B的ASCII为0x42(前面加0x表示十六进制)。
1602通过D0~D7的8位数据端传输数据和指令。
显示模式设置:(初始化)0011 1000 [0x38]设置16×2显示,5×7点阵,8位数据接口;显示开关及光标设置:(初始化)0000 1DCB D显示(1有效)、C光标显示(1有效)、B光标闪烁(1有效)0000 01NS N=1(读或写一个字符后地址指针加1 &光标加1),N=0(读或写一个字符后地址指针减1 &光标减1),S=1 且 N=1 (当写一个字符后,整屏显示左移)s=0 当写一个字符后,整屏显示不移动数据指针设置:数据首地址为80H,所以数据地址为80H+地址码(0-27H,40-67H)其他设置:01H(显示清屏,数据指针=0,所有显示=0);02H(显示回车,数据指针=0)。
1602液晶显示器资料字符液晶在实际的产品中运用的也比较多了,前几天留意了一下,发现宿舍门前的自动售水机就是采用的1602液晶进行显示的。
而且对于单片机的学习而言,掌握1602的用法是每一个学习者必然要经历的过程。
在此,我将使用1602过程中遇到的问题以及感受记录下来,希望能够给初学者带来一点指导,少走一点弯路。
所谓1602是指显示的内容为16*2,即可以显示两行,每行16个字符。
目前市面上字符液晶绝大多数是基于HD44780液晶芯片的,控制原理是完全相同的,因此基于HD44780写的控制程序可以很方便地应用于市面上大部分的字符型液晶。
1602液晶的正面(绿色背光,黑色字体)1602液晶背面(绿色背光,黑色字体)另一种1602液晶模块,显示屏是蓝色背光白色字体字符型LCD1602通常有14条引脚线或16条引脚线的LCD,多出来的2条线是背光电源线VCC(15脚)和地线GND(16脚),其控制原理与14脚的LCD完全一样,引脚定义如下表所示:HD44780内置了DDRAM、CGROM和CGRAM。
DDRAM就是显示数据RAM,用来寄存待显示的字符代码。
共80个字节,其地址和屏幕的对应关系如下表:也就是说想要在LCD1602屏幕的第一行第一列显示一个"A"字,就要向DDRAM的00H地址写入“A”字的代码就行了。
但具体的写入是要按LCD模块的指令格式来进行的,后面我会说到的。
那么一行可有40个地址呀?是的,在1602中我们就用前16个就行了。
第二行也一样用前16个地址。
对应如下:DDRAM地址与显示位置的对应关系(事实上我们往DDRAM里的00H地址处送一个数据,譬如0x31(数字1的代码)并不能显示1出来。
这是一个令初学者很容易出错的地方,原因就是如果你要想在DDRAM的00H 地址处显示数据,则必须将00H加上80H,即80H,若要在DDRAM的01H处显示数据,则必须将01H加上80H即81H。
1602液晶显示器基本操作时序标题:1602液晶显示器基本操作时序简介:本文将介绍1602液晶显示器的基本操作时序,帮助读者了解如何正确使用该显示器。
正文:1602液晶显示器是一种常用的显示设备,广泛应用于各种电子产品中。
为了正确使用该显示器,了解其基本操作时序是非常重要的。
第一步是连接显示器。
首先,将显示器的VSS引脚连接到地,VDD 引脚连接到电源正极。
接着,将V0引脚连接到可变电阻器的中间引脚,两侧引脚分别连接到地和电源正极。
然后,将RS引脚连接到控制器的某个I/O口,RW引脚连接到地,E引脚连接到控制器的另一个I/O口。
最后,将D4-D7引脚分别连接到控制器的其他四个I/O 口。
第二步是初始化显示器。
在连接完成后,需发送一系列指令来初始化显示器。
首先,将RS引脚置低电平,表示发送的是指令。
然后,发送0x33指令,接着发送0x32指令。
这两个指令用于设置显示模式。
接下来,发送0x28指令,用于设置显示器的行数和字体大小。
最后,发送0x0C指令,用于开启显示器并关闭光标。
第三步是写入数据。
在初始化完成后,可以向显示器写入数据进行显示。
将RS引脚置高电平,表示发送的是数据。
然后,发送0x80指令,将光标定位到第一行第一列。
接着,通过发送ASCII码来显示相应的字符或数字。
发送完一个字符后,将光标右移一位,直到显示完所有内容。
第四步是清屏和光标复位。
如果需要清除屏幕上的内容,只需发送0x01指令即可。
同时,可以将光标复位到第一行第一列,发送0x80指令即可。
在使用1602液晶显示器时,需要注意以上基本操作步骤和时序。
确保连接正确,并按照指令发送数据,才能正常显示内容。
同时,注意避免触碰显示器的其他部分,以免损坏设备。
总结:本文介绍了1602液晶显示器的基本操作时序,包括连接显示器、初始化显示器、写入数据以及清屏和光标复位。
正确操作显示器,能够实现准确的显示效果,提升用户体验。
希望本文能为读者在使用1602液晶显示器时提供一些帮助。
液晶显示屏1602使用液晶显示屏1602是一种常用的显示器件,可以在各种设备和项目中使用。
它具有16列2行的显示范围,可以显示各种字母、数字、符号和图案。
液晶显示屏的工作原理是根据电场的变化来控制液晶分子的取向,从而改变光的透过程度,实现图像的显示。
下面将介绍使用液晶显示屏1602的一般步骤和相关注意事项。
1.材料准备使用液晶显示屏1602,您需要准备以下材料:- Arduino开发板-液晶显示屏1602-适配器或电池供电-连接线-电位器(用于调节对比度)2.连接电路将液晶显示屏1602与Arduino开发板进行连接。
连接线的具体接法可以参考液晶显示屏1602的引脚说明。
一般来说,液晶显示屏1602有16个引脚,其中8个用于控制数据传输,3个用于控制命令传输,还有一个用于控制背光。
务必确保正确地连接了每一个引脚。
在代码中,您可以指定需要显示的内容,例如文字或图案。
通过调用液晶显示屏的相关函数,您可以控制每一个像素的亮度和位置。
示例代码中的一些常用函数:- lcd.begin(cols, rows): 初始化液晶显示屏的列数和行数。
- lcd.print(content): 在当前光标位置处打印内容。
- lcd.setCursor(col, row): 设置光标的位置。
- lcd.clear(: 清空液晶显示屏上的内容。
4.调节背光和对比度5.执行输出和交互操作在编程时,您可以使用Arduino的编程语言,结合液晶显示屏的函数来实现各种操作。
具体的编程方法和语法可以参考Arduino官方文档和液晶显示屏相关的资料。
总结:。
1602程序
简介
1602程序是一种用于控制1602液晶屏幕的程序。
1602
液晶屏幕是一种常见的单色液晶显示屏,广泛应用于各种电子设备中。
这个程序能够实现在1602液晶屏幕上显示文本、数字和特殊字符等功能。
功能
1602程序具有以下功能:
1.文本显示:程序可以在1602液晶屏幕上显示自定
义的文本信息,可以显示多行文本,并且支持中英文字符。
2.数字显示:程序可以在1602液晶屏幕上显示数字,
并支持数字的滚动显示功能。
3.特殊字符显示:程序支持在1602液晶屏幕上显示
特殊字符,比如箭头、心形等。
使用方法
用户可以按照以下步骤来使用1602程序:
1.连接1602液晶屏幕:首先,将1602液晶屏幕与
单片机或其他控制器正确连接。
确保数据线和控制线的接口连接正确。
2.导入1602程序:将1602程序的代码导入到单片
机或其他控制器中,例如Arduino等。
3.设置程序参数:根据实际需求,在程序中设置相应
参数,例如要显示的文本内容、数字等。
4.运行程序:将控制器与电源连接,运行程序,即可
在1602液晶屏幕上看到相应的显示效果。
示例代码
下面是一个示例代码,演示了如何使用1602程序显示文本和数字:
```markdown #include <LiquidCrystal_I2C.h> LiquidCrystal_I2C lcd(0x27, 16, 2);
void setup() { lcd.begin(16, 2); lcd.print(。
Proteus仿真图C程序:/******************************************实例81:用LCD显示字符'A'*******************************************/#include<reg51.h>//包含单片机寄存器的头文件#include<intrins.h>//包含_nop_()函数定义的头文件sbitRS=P2^0;//寄存器选择位,将RS位定义为P2.0引脚sbitRW=P2^1;//读写选择位,将RW位定义为P2.1引脚sbitE=P2^2;//使能信号位,将E位定义为P2.2引脚sbitBF=P0^7;//忙碌标志位,,将BF位定义为P0.7引脚/*****************************************************函数功能:延时1ms(3j+2)*i=(3×33+2)×10=1010(微秒),可以认为是1毫秒***************************************************/ voiddelay1ms(){unsignedchari,j;for(i=0;i<10;i++)for(j=0;j<33;j++) ;}/*****************************************************函数功能:延时若干毫秒入口参数:n***************************************************/ voiddelay(unsignedcharn){unsignedchari;for(i=0;i<n;i++)delay1ms();}/*****************************************************函数功能:判断液晶模块的忙碌状态返回值:result。
1602液晶工作原理
液晶工作原理是基于液晶分子的电光效应和光学旋光效应。
液晶是一种介于液体和固体之间的物质,由长而细的分子链组成。
当施加电场时,液晶分子会在电场作用下发生定向排列,而不同排列状态会导致光的传播特性发生变化。
根据电光效应,当液晶分子处于无电场的自然状态时,光线可以通过液晶层并发生旋转。
但是,当电场施加到液晶层上时,液晶分子会重新排列成与电场方向平行的状态,此时光线会直接通过,而不发生旋转。
与此同时,液晶分子还可产生光学旋光效应。
当电场施加到液晶层上时,液晶分子会以旋转的方式排列,导致光线通过液晶层时会发生旋转现象。
旋光效应的程度取决于电场的强弱。
基于以上原理,液晶显示屏通过调节液晶层中的电场来控制光的透过和旋转。
对于彩色液晶显示屏,通常使用RGB(红绿蓝)三种亮度的LED背光源,通过液晶层的不同排列状态来
控制不同颜色的光的透过。
通过加上适当的色彩过滤器,便可以呈现出丰富的色彩。
总的来说,1602液晶显示屏的工作原理是利用电场对液晶分
子的排列状态进行控制,从而控制光的透过与旋转,最终实现图像显示的效果。
LCD1602液晶显示应用总结一、1602里面存储器有三种:CGROM、CGRAM、DDRAMCGROM保存了厂家生产时固化在LCM中的点阵型显示数据;CGRAM是留给用户自己定义点阵型显示数据的;DDRAM则是和显示屏的内容对应的。
1602内部的DDRAM有80字节,而显示屏上只有2行×16列,共32个字符,所以两者不完全一一对应。
默认情况下,显示屏上第一行的内容对应DDRAM中80H到8FH的内容,第二行的内容对应DDRAM 中C0H到CFH的内容。
DDRAM中90H到A7H、D0H到E7H 的内容是不显示在显示屏上的,但是在滚动屏幕的情况下,这些内容就可能被滚动显示出来了。
注:这里列举的DDRAM的地址准确来说应该是DDRAM地址+80H 之后的值,因为在向数据总线写数据的时候,命令字的最高位总是为1。
DDRAM(Display Data RAM)就是显示数据RAM,用来寄存待显示的字符代码。
共80个字节,其地址和屏幕的对应关系如下:DDRAM相当于计算机的显存,我们为了在屏幕上显示字符,就把字符代码送入显存,这样该字符就可以显示在屏幕上了。
同样LCD1602共有80个字节的显存,即DDRAM。
但LCD1602的显示屏幕只有16×2大小,因此,并不是所有写入DDRAM的字符代码都能在屏幕上显示出来,只有写在上图所示范围内的字符才可以显示出来,写在范围外的字符不能显示出来。
这样,我们在程序中可以利用下面的“光标或显示移动指令”使字符慢慢移动到可见的显示范围内,看到字符的移动效果。
为了在液晶屏幕上显示字符,就把字符代码送入DDRAM。
例如,如果想在屏幕左上角显示字符‘A’,那么就把字符‘A’的字符代码41H写入DDRAM的00H 地址处即可。
至于怎么写入,后面会有说明。
那么为什么把字符代码写入DDRAM,就可以在相应位置显示这个代码的字符呢?我们知道,LCD1602是一种字符点阵显示器,为了显示一种字符的字形,必须要有这个字符的字模数据,什么叫字符的字模数据,看看下面的这个图就明白了:A的字模上图的左边就是字符‘A’的字模数据,右边就是将左边数据用“○”代表0,用“■”代表 1。
lcd1602的工作原理
lcd1602是一种液晶显示模块,它由1602个像素组成。
其工作原理是利用液晶分子在电场作用下的定向特性来显示字符和图形。
在实际工作中,液晶分子会根据电场的方向调整和定向,从而改变光的传递方式,进而实现显示效果。
具体工作原理如下:当液晶模块接收到电源供电时,内部液晶分子会被排列成一定的方向。
此时,背光源会发出一束光,并经过后置偏振片,这时光的振动方向与液晶分子的排列方向相同,所以光线可以通过液晶分子并进入前置偏振片。
然而,在液晶层之间加入了电极板,并向其施加电场。
当施加电压时,电极板上的电场会改变液晶分子的排列方向。
这种改变可通过调整施加的电压来实现。
一旦电场改变了液晶分子的排列方向,光线将发生偏转或振动,无法完全通过前置偏振片。
这意味着,背光源发出的光线会被部分阻挡,只有部分光线可以通过前置偏振片进入观察者的眼睛。
通过在液晶模块上加入像素点,我们可以通过改变每个像素点上施加的电压大小来控制光的透过程度,从而显示出不同的字符和图形。
通过控制液晶分子排列的方向和电极板施加的电压,我们可以实现在液晶1602上显示任意所需的字符和图形。
这也是
lcd1602的工作原理。
1602工作原理
1602显示模块是一种基于液晶屏幕的显示设备,其工作原理是通过液晶分子的电光效应来实现信息的显示。
液晶分子具有两种偏振状态,即平行和垂直于光的偏振方向。
当没有电场作用时,液晶分子呈现扭曲排列,导致光无法通过。
而当电场作用于液晶分子时,分子排列变得有序,光线可以通过。
1602显示模块通常由一片液晶屏幕、驱动电路和控制芯片组成。
控制芯片负责向液晶屏幕发送电信号,改变液晶分子的排列状态。
通过控制芯片,我们可以向显示模块发送各种指令,例如清除屏幕内容、设置光标位置、显示字符等。
在显示时,控制芯片依次选择每个液晶分子,根据需要改变其排列状态。
通过控制液晶屏幕区域内部的电场,液晶分子的偏振状态也被改变,控制光的穿透与否。
当某个液晶分子处于垂直偏振状态时,光线可以穿透,我们就能够看到显示在液晶屏幕上的内容。
而如果液晶分子处于平行偏振状态时,光线则无法穿透,内容则不可见。
通过控制芯片和驱动电路的配合,1602显示模块能够实现高效的信息显示。
它广泛应用于各种电子设备中,例如计算器、电子钟、温度计等。
由于其低功耗、高分辨率和易于控制的特点,1602显示模块成为了一种常见的显示技术。
1602液晶1. 简介1602液晶是广泛应用于电子产品中的一种显示屏,其尺寸为16列和2行,每行可以显示16个字符。
它采用了液晶显示技术,可以显示文字和简单的图形。
1602液晶广泛应用于计算器、电子表、温度计等设备中。
2. 主要特点•尺寸:16列和2行•可显示16个字符•采用液晶显示技术•低功耗3. 接口介绍1602液晶具有以下接口:•VSS:负极电源,接地•VDD:正极电源,接5V•V0:液晶偏置电压,通过调节电位器来调整显示对比度•RS:指令/数据选择引脚,RS=0时为指令,RS=1时为数据•RW:读/写选择引脚,RW=0时为写入,RW=1时为读取•E:使能信号引脚,下降沿触发•DB0-DB3:数据总线,用于传输指令或数据•DB4-DB7:数据总线,用于传输指令或数据4. 使用方法4.1 硬件连接将1602液晶与单片机或电子设备连接,具体连接方式如下:•VSS连接到地•VDD连接到5V电源•V0通过电位器连接到地•RS连接到单片机或电子设备的对应引脚•RW连接到地•E连接到单片机或电子设备的对应引脚•DB0-DB7连接到单片机或电子设备的对应引脚4.2 初始化在编写程序前,需要对1602液晶进行初始化设置。
具体步骤如下:•设置液晶工作在8位模式下•设置液晶显示为2行16列•打开液晶显示•关闭光标显示4.3 显示文字通过指令和数据来在1602液晶上显示文字。
具体步骤如下:•设置RS为1,表示传输数据•设置RW为0,表示写入•输入数据通过DB0-DB7进行传输•设置E引脚为高电平,然后下降沿触发数据传输4.4 清屏可以通过发送清屏指令来清除1602液晶上的显示内容。
具体步骤如下:•设置RS为0,表示传输指令•设置RW为0,表示写入•发送清屏指令0x01•设置E引脚为高电平,然后下降沿触发指令传输4.5 控制光标位置可以通过发送指令来控制光标的位置,使其在1602液晶上显示在指定位置。
具体步骤如下:•设置RS为0,表示传输指令•设置RW为0,表示写入•发送设置光标位置的指令0x80或0xC0,指定行和列的位置–0x80指定第一行–0xC0指定第二行•设置E引脚为高电平,然后下降沿触发指令传输5. 示例程序下面是一个使用Arduino和1602液晶显示。
