液晶显示屏1602知识讲解

lcd1602液晶屏显示原理
LCD1602液晶屏是一种常见的二线多功能液晶显示模块，其
显示原理基于液晶的光电效应。

液晶是一种具有特殊物理性质的有机分子，它可以通过电场的作用改变其自身的光透过性。

LCD1602液晶屏中的液晶材料
被填充在由两片玻璃构成的一个夹层之间，夹层中含有电极。

在液晶屏正常工作时，通过控制外部电源，液晶屏上的液晶分子会根据电场的变化而排列。

液晶分子排列的不同状态会导致光线的折射和透过性发生变化，从而实现显示。

液晶屏通过在电极上加电或去电来创建电场变化，从而控制液晶分子的排列状态。

在液晶屏上，液晶分子的排列状态会导致出现两个主要的极化方向——平行和垂直。

当电场变化时，液晶分子会根据电场的方向来重新排列。

当液晶分子排列平行时，光线不会被液晶分子折射，而垂直排列时，光线会被液晶分子折射。

液晶屏上设有偏振片，其方向与液晶分子排列的状态有关，可通过改变偏振片方向来改变光线的透过性。

为了实现更复杂的显示效果，LCD1602液晶屏采用了多行多
列的方式排列液晶分子，形成像素点的矩阵。

通过控制每个像素点处电极的电场，可以控制液晶分子在不同位置的排列状态，从而实现对每个像素点的控制。

液晶屏上通过电压控制器和驱动芯片控制电场的变化，进而控制液晶分子排列状态的变化。

总之，LCD1602液晶屏通过控制电场的变化来改变液晶分子的排列状态，从而控制光线的折射和透过性，实现图像和文字的显示效果。

通过控制每个像素点处的电场，可以实现复杂的显示效果。

1602液晶资料一、介绍1602液晶是一种常见的字符型液晶显示器，可以显示16列2行共32个字符。

它采用了液晶显示技术，使得显示效果更加清晰、稳定。

1602液晶广泛应用于各种嵌入式系统、电子设备以及 DIY 项目中。

本文将介绍1602液晶的基本原理、接口定义、使用方法以及常见应用场景。

二、基本原理1602液晶的基本原理是利用液晶分子的取向和电场作用的变化来改变光的透过与反射。

它由1602个独立的像素(80列×2行)组成，每个像素有一个电极对和一个液晶分子，液晶分子的取向可以通过施加电场来改变。

1602液晶由背光源、液晶面板、驱动电路和控制电路等组成，背光源提供背光使得字符能够显示在显示器上。

三、接口定义1602液晶显示器通常通过并行接口与主控单元进行通信，下面是1602液晶的常用接口定义：•DB0-DB7：并行数据接口，用于传输数据与指令。

•RS：指令/数据选择信号，用于控制将数据写入显示器还是发送给控制器.•R/W：读/写选择信号，用于选择进行读操作或写操作。

•E：使能信号，用于控制读写操作的时序。

•VSS：地线，用于提供电流的回路。

•VDD：电源正极，提供1602液晶的工作电源。

•V0：液晶偏置电压，通过该电压设置液晶显示的对比度。

•A：背光灯电源正极，提供背光灯的工作电源。

•K：背光灯电源负极，提供背光灯工作电流的回路。

四、使用方法使用1602液晶显示器需要以下步骤：1.连接电路：根据接口定义，将1602液晶与主控单元进行正确的连接。

注意接线的准确性，以免引起电路故障。

2.初始化：在使用1602液晶之前，需要对其进行初始化。

初始化的过程一般包括设置显示模式、清屏以及设置光标位置等。

3.写入数据：通过并行接口将想要显示的数据或指令传输给1602液晶，可以显示各种字符、数字、符号等。

4.控制显示：通过指令设置1602液晶的显示方式，包括光标显示、光标闪烁、显示开关等。

5.清屏：清除1602液晶的显示内容，可以使用指令或者写入空格字符来实现。

LCD1602液晶屏知识点总结LCD1602的引脚包括数据指令寄存器RS，读写控制寄存器R/W,使能端E，三态数据总线DB0~DB7，电源引脚VDD，VSS，背光正负极A、K,背光调节引脚V0。

1602可以显示2行每行16个共32个5*8或者5*11个字符，这就是1602名字的由来。

1602内部有CGROM、CGRAM、DDRAM。

CGROM是字符发生器ROM，是固化在内部的，共192个字符，包括160个5*7点阵字符，32个5*10点阵字符。

（为什么上面是5*8和5*11，这里不是，因为内部CGROM中的字符没有完全占满可以用的字模）其中部分与ASCII完全一样，所以对于大小写英文字母和数字及部分符号，在编程时可以直接双引号括起来用。

CGRAM是64字节用户可自定义的存储区，可自定义8个5*8或者4个5*11的字符。

DDRAM是控制显示的RAM，想显示什么，就把显示内容的地址放进DDRAM,不过还要设置好显示方式。

DDRAM共80字节，第一行和第二行各40字节。

这40个字节在一次显示时当然不会全部显示，因为屏幕只能显示16个，但在滚动显示时就可以全部显示出来。

LCD1602设定某种地址，接下去读取数据就放在改类地址中，比如设定了CGRAM的地址，那么接下去读取的数据就放在CGRAM中。

R=1时，是数据寄存器，RS=0时，是指令寄存器。

R/W=1时，是读操作，R/W=0时，是写操作。

读操作时，使能端E要保持1，写操作时，下降沿使能。

当RS=0,R/W=0时，是写入命令：1、01H：清除DDRAM的所有单元，光标被移动到屏幕左上角。

<1> 清除液晶显示器，即将DDRAM的内容全部填入"空白"的ASCII码20H;<2> 光标归位，即将光标撤回液晶显示屏的左上方;<3> 将地址计数器(AC)的值设为0。

2、02H或这03H：DDRAM所有单元的内容不变，光标移至左上角。

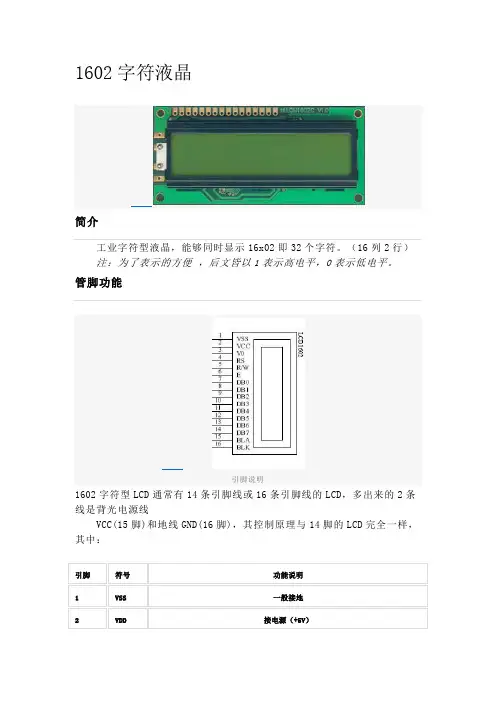

1602字符液晶所谓1602是指显示的内容为16*2,即可以显示两行，每行16个字符。

目前市面上字符液晶绝大多数是基于HD44780液晶芯片的，控制原理是完全相同的，因此基于HD44780写的控制程序可以很方便地应用于市面上大部分的字符型液晶。

1602液晶的正面(绿色背光，黑色字体)1602液晶背面(绿色背光，黑色字体)另一种1602液晶模块，显示屏是蓝色背光白色字体字符型LCD1602通常有14条引脚线或16条引脚线的LCD，多出来的2条线是背光电源线VCC(15脚)和地线GND(16脚)，其控制原理与14脚的LCD完全一样，引脚定义如下表所示：HD44780内置了DDRAM、CGROM和CGRAM。

DDRAM就是显示数据RAM，用来寄存待显示的字符代码。

共80个字节，其地址和屏幕的对应关系如下表：也就是说想要在LCD1602屏幕的第一行第一列显示一个"A"字,就要向DDRAM 的00H地址写入“A”字的代码就行了。

但具体的写入是要按LCD模块的指令格式来进行的，后面我会说到的。

那么一行可有40个地址呀？是的，在1602中我们就用前16个就行了。

第二行也一样用前16个地址。

对应如下：DDRAM地址与显示位置的对应关系（事实上我们往DDRAM里的00H地址处送一个数据，譬如0x31(数字1的代码)并不能显示1出来。

这是一个令初学者很容易出错的地方，原因就是如果你要想在DDRAM的00H地址处显示数据，则必须将00H加上80H，即80H，若要在DDRAM的01H处显示数据，则必须将01H加上80H即81H。

依次类推。

大家看一下控制指令的的8条：DDRAM地址的设定，即可以明白是怎么样的一回事了）1602液晶模块内部的字符发生存储器（CGROM)已经存储了160个不同的点阵字符图形，如下表所示，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是01000001B （41H），显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A”上表中的字符代码与我们PC中的字符代码是基本一致的。

符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是01000001B（41H），显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A”。

因为1602识别的是ASCII码，试验可以用ASCII码直接赋值，在单片机编程中还可以用字符型常量或变量赋值，如'A’。

以下是1602的16进制ASCII码表：（图片打开是大图）读的时候，先读上面那列，再读左边那行，如：感叹号！的ASCII为0x21，字母B的ASCII为0x42（前面加0x表示十六进制）。

显示地址写指令06H 光标移动设置写指令0cH 显示开及光标设置完毕Proteus仿真使用Proteus仿真1602--即LM016L--依照数据手册说明可能遇到困难，可以尝试采用以下方案解决：1、数据手册中可能介绍1602内部D0~D7已有上拉，可以使用P0口直接驱动。

在Proteus里LM016L内部可能没有,应该人为加上拉电阻。

建议不要使用排阻，使用普通电阻一个一个拉应该可以解决问题；2、可能碰到不能检测忙信号的问题，尝试使用延时把忙信号拖过去。

基本的读写时序图读写操作时序如图1和2所示：写操作时序：读操作时序：三态门74ls32内部结构(三态门)74ls32逻辑图(三态门)简介[1]三态门，三态电路是一种重要的总线接口电路。

这里的三态，是指它的输出既可以是一般二值逻辑电路的正常的“0”状态和“1”状态，又可以保持特有的高阻抗状态，第三种状态——高阻状态的门电路（高阻态相当于隔断状态）。

处于高阻抗状态时，其输出相当于断开状态，没有任何逻辑控制功能。

三态电路的输出逻辑状态的控制，是通过一个输入引脚实现的。

当G为低电平输入时，三态电路呈现正常的“0”或“1”的输出；当G为高电平输入时，三态电路给出高阻态输出。

三态门都有一个EN控制使能端，来控制门电路的通断。

可以具备这三种状态的器件就叫做三态(门,总线,......).图1 三态门的运用(1张)三态门在双向端口中运用时，如图1所示，设置Z为控制项，当Z=1时，上面的管子开通，此时数据可以从上面的短脚输出，这时双向端口就作为输出口；当Z=0时，上面感三态门被置为高阻态，数据不能从上面的短脚输出，此时数据只可以从下面的短脚由外部向内输入，这时的双向端口是输入口。

1602液晶资料介绍1602液晶是一种常见的字符型液晶显示模块，它具有两行、每行16个字符的显示能力。

由于其简单易用的特点，1602液晶广泛应用于各种嵌入式系统和电子设备中。

在本文档中，将介绍1602液晶的主要特性、技术规格以及使用方法，并提供一些常见问题的解答。

技术规格•显示模式: 2行16字符•字符尺寸: 5x8 点阵•工作电压: 5V•控制芯片: HD44780 或兼容芯片•接口类型: 并行接口•提供背光功能引脚定义1602液晶模块一般使用16个引脚进行连接，其中包括数据线、控制线和背光线。

以下是常用引脚的定义：•VSS: 电源接地•VDD: 电源正极•VO: 对比度调节•RS: 命令/数据选择•RW: 读/写选择•E: 使能端•D0-D7: 数据线•A: 背光阳极•K: 背光阴极使用方法下面介绍使用1602液晶的基本步骤：1.连接引脚：将1602液晶的引脚与你的控制器或其他设备连接。

确保引脚连接正确，并检查电源连接。

2.初始化液晶：在使用液晶前，需要进行初始化操作。

这一步骤一般包括设置显示模式、光标模式和清屏等。

3.发送数据：使用你的控制器发送字符和命令到1602液晶。

根据需要，可以显示特定的字符、字符串或其他控制命令。

4.控制光标：如果需要控制光标的位置，可以发送相应的命令来移动光标。

5.清屏：当需要清除屏幕内容时，发送清屏命令即可清空显示区域。

示例代码以下示例代码演示了如何使用Arduino控制1602液晶显示模块：```cpp #include <LiquidCrystal.h>// 初始化液晶对象 LiquidCrystal lcd(12, 11, 5, 4, 3, 2);void setup() { // 设置液晶的列数和行数 lcd.begin(16, 2);// 在第一行显示文本 lcd.print(。

1602液晶1602液晶是一种常用的液晶显示模块，它是基于蓝色背光的字符型液晶显示器。

该显示模块由一块16列2行的液晶和一个控制芯片组成，能够显示32个字符。

它广泛应用于各种电子设备，如数字电子秤、温湿度计、计时器等。

1602液晶具有显示效果清晰、功耗低、驱动方式简单等特点。

它采用了反射式的LCD技术，配合背光源进行光学调节，能够在不同的环境光照条件下显示清晰。

同时，1602液晶还具有较低的功耗，适用于需要长时间显示文字内容的应用。

它的驱动方式也相对简单，只需通过控制芯片发送指令和数据即可实现文字的显示。

在1602液晶的控制芯片中，有一个上升沿触发的自动读写功能，可以简化控制电路，减少外接元件。

另外，该芯片还具备多种显示模式和字符设置的功能，可以满足不同需求。

1602液晶模块的引脚布局合理，使用起来比较方便。

一般来说，其中的15个数字引脚分别是：VSS、VDD、VO、RS、R/W、E、D0~D7。

通过这些引脚，可以与单片机等设备进行连接，并实现对液晶的控制。

为了方便使用，一些供应商还会在1602液晶模块中加入一个IIC 接口转换电路，使得其可以通过IIC总线与其他设备通信。

这样一来，就不需要繁琐的接线，只需通过串行通信即可实现与其他设备的数据交互。

这样的设计更加灵活，适用于一些对数据传输速度要求较高的场景。

然而，需要注意的是，1602液晶模块本身不具备自动换行和滚屏的功能，因此在使用时需要通过程序控制来实现。

另外，虽然1602液晶模块可以显示字符，但对于图形等更复杂的显示内容则无能为力。

因此，在一些需要显示更丰富信息的应用中，可能需要其他类型的显示模块来替代。

总之，1602液晶是一种常见的液晶显示模块，具备显示效果清晰、功耗低、驱动方式简单等优点。

它能够满足一些基本的显示需求，适用于各种电子设备。

但需要注意的是，它在一些功能方面还存在一定的限制。

随着技术的不断发展，未来可能会出现更先进、功能更完善的显示模块。

1602液晶屏原理
1602液晶屏原理介绍
液晶显示屏（Liquid Crystal Display, LCD）是一种以液晶为介
质的显示技术，被广泛应用于各种电子设备中。

1602液晶屏
是其中一种常见的规格，指的是屏幕大小为16字符，每行可
显示2行字符。

液晶显示屏的原理是利用液晶材料的特殊性质进行光的控制。

液晶是一种介于液体和固体之间的物质，具有流动性和定向性。

液晶分为向列式（TN）和向场式（IPS）两种类型。

在1602液晶屏中，使用的是向列式液晶。

该液晶分为两层之
间夹有光学偏振膜。

液晶分子在电场作用下会发生旋转，从而改变光线的偏振方向，实现光的控制。

通过控制电场的强弱，可以使液晶分子旋转的角度不同，从而实现不同的显示效果。

为了控制液晶分子的旋转角度，1602液晶屏需要使用驱动芯片。

这些芯片被连接到主控制板上，通过串行通信或并行通信将显示数据发送到液晶屏。

驱动芯片会根据接收到的数据信号控制液晶分子的旋转角度，在屏幕上显示相应的字符或图像。

除了驱动芯片，1602液晶屏还包括背光模块。

背光模块是使
屏幕变亮的光源，常用的是LED灯管。

背光模块通常由电路
控制，可以根据需要调整亮度。

总的来说，1602液晶屏是一种利用液晶材料的特殊性质进行
光的控制的显示技术。

通过驱动芯片和背光模块的配合，可以实现屏幕上字符和图像的显示。

这种技术在各种电子设备中广泛应用，为人们提供了清晰、可靠的显示效果。

1602lcd1602液晶显示屏简介1602液晶显示屏是一种经典的字符型液晶显示屏，常用于各种电子设备中的信息显示。

它由两行共16列的字符组成，每个字符可以显示5x8个像素点。

1602液晶显示屏具有低功耗、高对比度、可视角度广等特点，在电子设备中有着广泛的应用。

1602液晶显示屏的构造与原理1602液晶显示屏由液晶面板、背光源、驱动电路等组成。

液晶面板是整个显示屏的核心部件，它由一系列排列有序的液晶单元组成。

每个液晶单元由ITO电极和液晶材料组成，通过驱动电路来控制液晶单元的工作状态。

背光源是1602液晶显示屏的亮度来源，常用的背光源有白色LED灯，其亮度可以通过控制电流来调节。

背光源位于液晶面板的背面，可以提供背光照射到液晶面板上，使得字符显示清晰可见。

驱动电路是用来控制液晶单元的工作状态的重要部分。

它接收来自控制器发送的信号，根据信号来控制液晶单元的开关，从而实现“点亮”或“熄灭”像素点。

通过控制不同的液晶单元，可以实现显示不同的字符和图形。

1602液晶显示屏的应用领域1602液晶显示屏在各种电子设备中广泛应用。

它常用于计算器、电子钟表、温度计、电子秤、电子游戏机等各种消费电子产品中的信息显示。

此外，它还被广泛应用于工业控制、仪器仪表、智能家居等领域。

在工业控制中，1602液晶显示屏可以用来显示各种参数、状态和报警信息。

例如，可以显示压力值、温度值、流量值等，以便操作员及时了解设备的工作情况。

在仪器仪表领域，1602液晶显示屏可以用来显示各种测量值和状态信息。

例如，可以显示电压值、电流值、频率值等，以方便用户对仪器仪表进行操作和监测。

在智能家居领域，1602液晶显示屏可以用来显示各种控制界面和信息提示。

例如，可以显示室内温度、湿度、灯光状态等，以方便用户对家居设备进行控制和操作。

总结1602液晶显示屏是一种常用的字符型液晶显示屏，具有低功耗、高对比度、可视角度广等优点，广泛应用于各种电子设备中的信息显示。

l c d1602中文资料1602LCD液晶显示器(资料)1.1602字符型LCD简介字符型液晶显示模块是一种专门用于显示字母、数字、符号等点阵式LCD，目前常用16*1，16*2，20*2和40*2行等的模块。

下面以长沙太阳人电子有限公司的1602字符型液晶显示器为例，介绍其用法。

一般1602字符型液晶显示器实物如图1：图1.1602字符型液晶显示器实物图2. 1602LCD的基本参数及引脚功能1602LCD分为带背光和不带背光两种，基控制器大部分为HD44780，带背光的比不带背光的厚，是否带背光在应用中并无差别，两者尺寸差别如下图2所示：图2. 1602LCD尺寸图1602LCD主要技术参数：显示容量:16×2个字符芯片工作电压:4.5—5.5V工作电流:2.0mA(5.0V)模块最佳工作电压:5.0V字符尺寸:2.95×4.35(W×H)mm引脚功能说明1602LCD采用标准的14脚（无背光）或16脚（带背光）接口，各引脚接口说明如表3所示:表3表3引脚接口说明表第1脚：VSS为地电源。

第2脚：VDD接5V正电源。

第3脚：VL为液晶显示器对比度调整端，接正电源时对比度最弱，接地时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度。

第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。

第5脚：R/W为读写信号线，高电平时进行读操作，低电平时进行写操作。

当RS和R/W共同为低电平时可以写入指令或者显示地址，当RS为低电平表3表4控制命令表1602液晶模块的读写操作、屏幕和光标的操作都是通过指令编程来实现的。

（说明：1为高电平、0为低电平）指令1：清显示，指令码01H,光标复位到地址00H位置。

指令2：光标复位，光标返回到地址00H。

指令3：光标和显示模式设置 I/D：光标移动方向，高电平右移，低电平左移S:屏幕上所有文字是否左移或者右移。

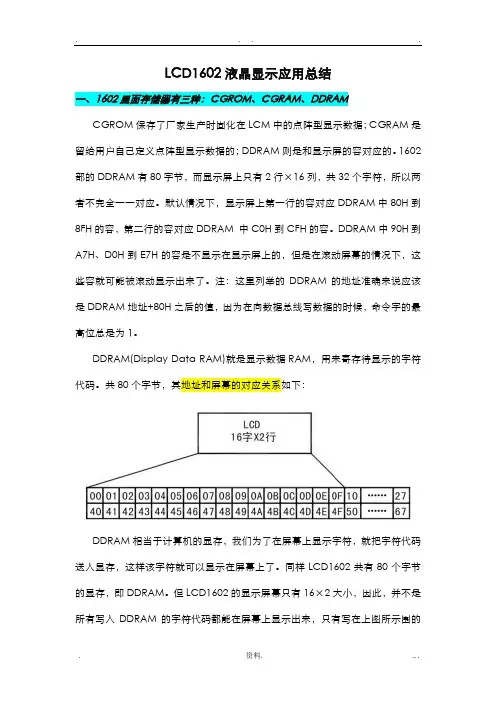

LCD1602液晶显示应用总结一、1602里面存储器有三种：CGROM、CGRAM、DDRAMCGROM保存了厂家生产时固化在LCM中的点阵型显示数据；CGRAM是留给用户自己定义点阵型显示数据的；DDRAM则是和显示屏的容对应的。

1602部的DDRAM有80字节，而显示屏上只有2行×16列，共32个字符，所以两者不完全一一对应。

默认情况下，显示屏上第一行的容对应DDRAM中80H到8FH的容，第二行的容对应DDRAM 中C0H到CFH的容。

DDRAM中90H到A7H、D0H到E7H的容是不显示在显示屏上的，但是在滚动屏幕的情况下，这些容就可能被滚动显示出来了。

注：这里列举的DDRAM的地址准确来说应该是DDRAM地址+80H之后的值，因为在向数据总线写数据的时候，命令字的最高位总是为1。

DDRAM(Display Data RAM)就是显示数据RAM，用来寄存待显示的字符代码。

共80个字节，其地址和屏幕的对应关系如下：DDRAM相当于计算机的显存，我们为了在屏幕上显示字符，就把字符代码送入显存，这样该字符就可以显示在屏幕上了。

同样LCD1602共有80个字节的显存，即DDRAM。

但LCD1602的显示屏幕只有16×2大小，因此，并不是所有写入DDRAM的字符代码都能在屏幕上显示出来，只有写在上图所示围的字符才可以显示出来，写在围外的字符不能显示出来。

这样，我们在程序中可以利用下面的“光标或显示移动指令”使字符慢慢移动到可见的显示围，看到字符的移动效果。

为了在液晶屏幕上显示字符，就把字符代码送入DDRAM。

例如，如果想在屏幕左上角显示字符‘A’，那么就把字符‘A’的字符代码41H写入DDRAM 的00H地址处即可。

至于怎么写入，后面会有说明。

那么为什么把字符代码写入DDRAM，就可以在相应位置显示这个代码的字符呢？我们知道，LCD1602是一种字符点阵显示器，为了显示一种字符的字形，必须要有这个字符的字模数据，什么叫字符的字模数据，看看下面的这个图就明白了：A的字模上图的左边就是字符‘A’的字模数据，右边就是将左边数据用“○”代表0，用“■”代表1。

LCD1602数据手册一、概述LCD1602 是一种广泛应用于各类电子设备中的字符型液晶显示模块。

它具有体积小、功耗低、显示清晰等优点，能够显示 16 个字符乘以 2行的信息，非常适合用于显示简单的文本和数据。

二、基本特性1、显示容量：LCD1602 可以显示 32 个字符，即 16 个字符乘以 2 行。

2、工作电压：通常为 5V 直流电源。

3、显示模式：可以显示字母、数字、符号等多种字符。

4、视角范围：具有一定的可视角度，在不同角度下仍能清晰看到显示内容。

三、引脚功能1、 VSS：接地引脚。

2、 VDD：电源引脚，接＋5V 电源。

3、 V0：对比度调整引脚，通过外接电位器来调整液晶显示的对比度。

4、 RS：寄存器选择引脚。

当 RS 为低电平时，选择指令寄存器；当 RS 为高电平时，选择数据寄存器。

5、 RW：读写选择引脚。

当 RW 为低电平时，进行写操作；当 RW 为高电平时，进行读操作。

6、 E：使能引脚，下降沿触发。

7、 D0 D7：数据引脚，用于传输指令和数据。

四、指令集1、清屏指令：将显示缓冲区的内容清除，屏幕显示空白。

2、归位指令：使光标回到起始位置，即第一行第一列。

3、输入方式设置指令：用于设置数据的输入方式，如光标移动方向等。

4、显示开关控制指令：控制显示、光标、闪烁等功能的开启和关闭。

5、光标或显示移位指令：使光标或整个显示内容向左或向右移动。

6、功能设置指令：设定数据长度、行数、字形等参数。

7、 CGRAM 地址设置指令：用于自定义字符的地址设置。

8、 DDRAM 地址设置指令：指定显示数据的存储地址。

五、显示缓冲区LCD1602 内部具有显示缓冲区，通过向缓冲区写入数据来控制显示内容。

第一行的地址为 0x00 0x0F，第二行的地址为 0x40 0x4F。

六、初始化设置在使用LCD1602 之前，需要进行初始化设置，包括设置显示模式、输入方式、显示开关等。

以下是一个常见的初始化流程示例：1、延时 15ms 以上。

lcd1602液晶概述液晶1602屏幕（LCD1602）是一款常见的字符型液晶显示屏，广泛应用于各种电子设备中。

它具有16列2行的显示区域，每个区域可以显示一个字符。

LCD1602液晶屏具有低功耗、高对比度、清晰的显示效果等特点，在嵌入式系统和小型电子设备中使用广泛。

本文将介绍LCD1602液晶屏的特性、工作原理和使用方法，以及如何通过Arduino控制LCD1602液晶屏进行字符显示。

特性•16列2行的字符显示区域•5x8点阵字模•低功耗•可调对比度•易于控制1工作原理LCD1602液晶屏通过与控制器（如Arduino）进行通信来显示字符。

其工作原理主要分为以下几个步骤：1.发送命令：通过控制引脚向液晶屏发送指令，如初始化屏幕、设置光标位置等。

2.传输数据：通过控制引脚向液晶屏发送要显示的字符数据，液晶屏根据接收到的数据在屏幕上显示相应的字符。

3.控制显示光标：可以通过命令控制液晶屏是否显示光标，并调整光标位置。

使用方法在使用LCD1602液晶屏之前，需要连接相应的引脚以及设置控制器。

以下是一种常见的连接方式：•VCC：连接到控制器的5V引脚•GND：连接到控制器的GND引脚•SDA：连接到控制器的数字输出引脚2•SCL：连接到控制器的数字输出引脚具体的引脚连接方式视控制器和液晶屏不同而有所变化，请参考液晶屏和控制器的规格书。

接下来，通过编写控制器的代码来控制LCD1602液晶屏显示字符。

以Arduino为例，可以使用LiquidCrystal库来控制液晶屏。

以下是一个简单的示例代码：```cpp #include <LiquidCrystal.h>// 初始化液晶屏 LiquidCrystal lcd(12, 11, 5, 4, 3, 2);void setup() { // 设置液晶屏列数和行数 lcd.begin(16, 2);// 显示字符 lcd.print(3。

[教学]1602中文资料LCD1602中文资料一一:液晶显示器各种图形的显示原理线段的显示:点阵图形式液晶由M×N个显示单元组成，假设LCD显示屏有64行，每行有128列，每8列对应1字节的8位，即每行由16字节，共16×8=128个点组成，屏上64×16个显示单元与显示RM区1024字节相对应，每一字节的内容和显示屏上相应位置的亮暗对应。

例如屏的第一行的亮暗由RM区的000H——00H的16字节的内容决定，当(000H)=H时，则屏幕的左上角显示一条短亮线，长度为8个点;当(3H)=H时，则屏幕的右下角显示一条短亮线;当(000H)=H，(001H)=00H，(002H)=00H，……(00EH)=00H，(00H)=00H 时，则在屏幕的顶部显示一条由8段亮线和8条暗线组成的虚线。

这就是LCD显示的基本原理。

字符的显示用LCD显示一个字符时比较复杂，因为一个字符由6×8或8×8点阵组成，既要找到和显示屏幕上某几个位置对应的显示RM区的8字节，还要使每字节的不同位为“1”，其它的为“0”，为“1”的点亮，为“0”的不亮。

这样一来就组成某个字符。

但由于内带字符发生器的控制器来说，显示字符就比较简单了，可以让控制器工作在文本方式，根据在LCD上开始显示的行列号及每行的列数找出显示RM 对应的地址，设立光标，在此送上该字符对应的代码即可。

汉字的显示汉字的显示一般采用图形的方式，事先从微机中提取要显示的汉字的点阵码(一般用字模提取软件)，每个汉字占32B，分左右两半，各占16B，左边为1、3、5……右边为2、4、6……根据在LCD上开始显示的行列号及每行的列数可找出显示RM 对应的地址，设立光标，送上要显示的汉字的第一字节，光标位置加1，送第二个字节，换行按列对齐，送第三个字节……直到32B显示完就可以LCD上得到一个完整汉字二:1602字符型LCD简介1?字符型液晶显示模块是一种专门用于显示字母、数字、符号等点阵式LCD，目前常，16*2，20*2和40*2行等的模块。

1602液晶1. 简介1602液晶是广泛应用于电子产品中的一种显示屏，其尺寸为16列和2行，每行可以显示16个字符。

它采用了液晶显示技术，可以显示文字和简单的图形。

1602液晶广泛应用于计算器、电子表、温度计等设备中。

2. 主要特点•尺寸：16列和2行•可显示16个字符•采用液晶显示技术•低功耗3. 接口介绍1602液晶具有以下接口：•VSS：负极电源，接地•VDD：正极电源，接5V•V0：液晶偏置电压，通过调节电位器来调整显示对比度•RS：指令/数据选择引脚，RS=0时为指令，RS=1时为数据•RW：读/写选择引脚，RW=0时为写入，RW=1时为读取•E：使能信号引脚，下降沿触发•DB0-DB3：数据总线，用于传输指令或数据•DB4-DB7：数据总线，用于传输指令或数据4. 使用方法4.1 硬件连接将1602液晶与单片机或电子设备连接，具体连接方式如下：•VSS连接到地•VDD连接到5V电源•V0通过电位器连接到地•RS连接到单片机或电子设备的对应引脚•RW连接到地•E连接到单片机或电子设备的对应引脚•DB0-DB7连接到单片机或电子设备的对应引脚4.2 初始化在编写程序前，需要对1602液晶进行初始化设置。

具体步骤如下：•设置液晶工作在8位模式下•设置液晶显示为2行16列•打开液晶显示•关闭光标显示4.3 显示文字通过指令和数据来在1602液晶上显示文字。

具体步骤如下：•设置RS为1，表示传输数据•设置RW为0，表示写入•输入数据通过DB0-DB7进行传输•设置E引脚为高电平，然后下降沿触发数据传输4.4 清屏可以通过发送清屏指令来清除1602液晶上的显示内容。

具体步骤如下：•设置RS为0，表示传输指令•设置RW为0，表示写入•发送清屏指令0x01•设置E引脚为高电平，然后下降沿触发指令传输4.5 控制光标位置可以通过发送指令来控制光标的位置，使其在1602液晶上显示在指定位置。

具体步骤如下：•设置RS为0，表示传输指令•设置RW为0，表示写入•发送设置光标位置的指令0x80或0xC0，指定行和列的位置–0x80指定第一行–0xC0指定第二行•设置E引脚为高电平，然后下降沿触发指令传输5. 示例程序下面是一个使用Arduino和1602液晶显示。

LCD1602显示原理什么是LCD1602显示屏LCD1602是一种常见的字符型液晶显示屏，它可以显示2行16列的字符。

它通常被用于各种电子设备，如智能家居控制面板、温度计、电子钟等。

通过控制液晶显示屏上的液晶模块，我们可以在屏幕上显示各种文字和符号。

LCD1602的工作原理LCD1602采用液晶技术实现文字和符号的显示。

液晶是一种特殊的物质，它可以通过电场来调整光的偏振方向，从而控制光的透过与否。

液晶显示屏上的每个像素点都由液晶模块和驱动电路组成。

液晶模块是由若干个液晶单元组成的，每个液晶单元上有两个透明的电极。

当液晶单元受到电场的作用时，液晶分子会发生取向变化，调整光的偏振方向。

驱动电路会根据输入的控制信号来产生电场，控制每个液晶单元的偏振方向，从而控制像素点的亮暗。

LCD1602的接口与引脚说明接下来我们来了解一下LCD1602的接口与引脚说明：•VSS（Pin1）：接地，用于提供LCD1602的电源地。

•VDD（Pin2）：电源正极，接5V的电源。

•VO（Pin3）：液晶对比度电源，通过调整VO电压可以调整显示屏的对比度。

•RS（Pin4）：寄存器选择引脚，用于选择数据寄存器还是指令寄存器。

•RW（Pin5）：读写选择引脚，用于选择读操作还是写操作。

•E（Pin6）：使能信号引脚，当E为高电平时，数据被写入液晶模块。

•DB0-DB7（Pin7-Pin14）：数据引脚，用于传输数据和指令。

•A（Pin15）：LED背光的正极，接5V电源，连接一个电流限制电阻。

•K（Pin16）：LED背光的负极，接地。

LCD1602的使用步骤下面我们来学习如何使用LCD1602显示屏：1.电源连接：将VSS引脚接地，VDD引脚接5V电源，A引脚和K引脚分别接5V电源和地。

2.供电延时：在开机前，需要给LCD1602提供一段时间的供电延时，通常为20ms以上。

3.初始化：通过控制RS、RW和E引脚，向LCD1602发送特定的指令来初始化显示屏。
