【CN209558803U】烘干机【专利】

专利名称：颗粒食品烘干机专利类型：实用新型专利
发明人：王金山,张风宇,田文强申请号：CN95233322.8
申请日：19950304
公开号：CN2226382Y
公开日：
19960508
专利内容由知识产权出版社提供
摘要： 一种颗粒食品烘干机，属于食品电烤设备。

它由底座、带有保温层的外壳、电热管、左右保温罩、带有叶片的滚筒式物料仓、动力传动机构、进料斗、出料斗电气控制装置构成。

保温罩内侧带有镜面不锈钢反射层。

它生产效率高、自动控温、保温性能好、热效率高、搅拌均匀。

可以广泛应用于食品、粮食、海产品等颗粒状物料的烘干烤制加工中。

申请人：青岛粉末冶金厂
地址：266012 山东省青岛市登州路39号
国籍：CN
代理机构：青岛市专利服务中心
代理人：宫乃斌
更多信息请下载全文后查看。

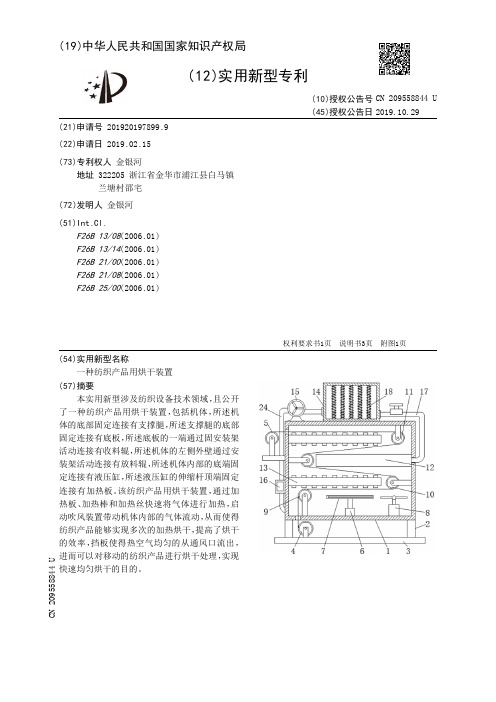

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920197899.9(22)申请日 2019.02.15(73)专利权人 金银河地址 322205 浙江省金华市浦江县白马镇兰塘村邵宅(72)发明人 金银河　(51)Int.Cl.F26B 13/08(2006.01)F26B 13/14(2006.01)F26B 21/00(2006.01)F26B 21/08(2006.01)F26B 25/00(2006.01)(54)实用新型名称一种纺织产品用烘干装置(57)摘要本实用新型涉及纺织设备技术领域，且公开了一种纺织产品用烘干装置，包括机体，所述机体的底部固定连接有支撑腿，所述支撑腿的底部固定连接有底板，所述底板的一端通过固安装架活动连接有收料辊，所述机体的左侧外壁通过安装架活动连接有放料辊，所述机体内部的底端固定连接有液压缸，所述液压缸的伸缩杆顶端固定连接有加热板。

该纺织产品用烘干装置，通过加热板、加热棒和加热丝快速将气体进行加热，启动吹风装置带动机体内部的气体流动，从而使得纺织产品能够实现多次的加热烘干，提高了烘干的效率，挡板使得热空气均匀的从通风口流出，进而可以对移动的纺织产品进行烘干处理，实现快速均匀烘干的目的。

权利要求书1页 说明书3页 附图1页CN 209558844 U 2019.10.29C N 209558844U权　利　要　求　书1/1页CN 209558844 U1.一种纺织产品用烘干装置，包括机体(1)，其特征在于：所述机体(1)的底部固定连接有支撑腿(2)，所述支撑腿(2)的底部固定连接有底板(3)，所述底板(3)的一端通过固安装架活动连接有收料辊(4)，所述机体(1)的左侧外壁通过安装架活动连接有放料辊(5)，所述机体(1)内部的底端固定连接有液压缸(6)，所述液压缸(6)的伸缩杆顶端固定连接有加热板(7)，所述机体(1)的底端固定连接有位于液压缸(6)右侧的吹风装置(8)，所述机体(1)的底端通过安装架活动连接有第一辊轮(9)，所述第一辊轮(9)位于液压缸(6)的左侧，所述机体(1)两侧的内壁均通过安装架活动连接有第二辊轮(10)，所述机体(1)顶部的一端通过安装架活动连接有第三辊轮(11)，所述机体(1)一侧的内壁固定连接有送风管(12)，所述机体(1)另一侧的内壁固定连接有固定板(13)，所述机体(1)的顶部固定连接有加热箱(14)，所述机体(1)的顶部固定连接有位于加热箱(14)左侧的风机(15)，所述机体(1)外壁左侧固定连接有除湿器(16)，所述加热箱(14)的一侧固定连接有输送管(17)，所述输送管(17)的一端与送风管(12)的一端固定连接，所述加热箱(14)的内部固定连接有加热棒(18)，所述送风管(12)的表面开设有通风口(19)，所述送风管(12)的内壁固定连接有位于通风口(19)左侧的挡板(20)，所述固定板(13)的内部开设有安装槽(21)，所述安装槽(21)的内部固定安装有加热丝(22)，所述固定板(13)的表面固定连接有凸起鳞片(23)。

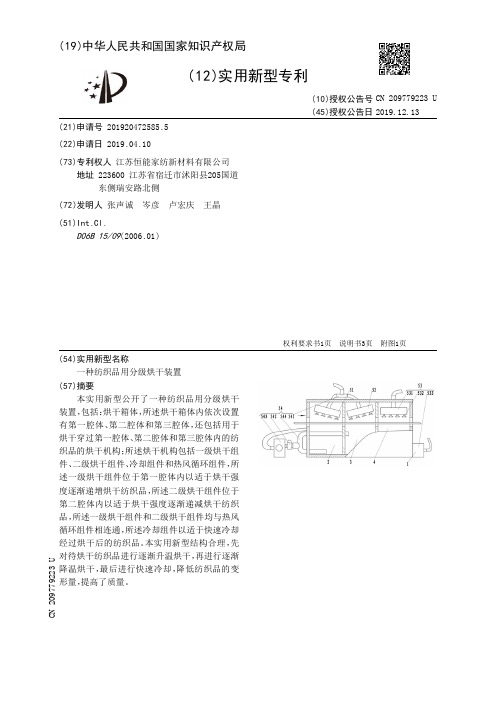

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920472585.5(22)申请日 2019.04.10(73)专利权人 江苏恒能家纺新材料有限公司地址 223600 江苏省宿迁市沭阳县205国道东侧瑞安路北侧(72)发明人 张声诚　岑彦　卢宏庆　王晶　(51)Int.Cl.D06B 15/09(2006.01)(54)实用新型名称一种纺织品用分级烘干装置(57)摘要本实用新型公开了一种纺织品用分级烘干装置，包括：烘干箱体，所述烘干箱体内依次设置有第一腔体、第二腔体和第三腔体，还包括用于烘干穿过第一腔体、第二腔体和第三腔体内的纺织品的烘干机构；所述烘干机构包括一级烘干组件、二级烘干组件、冷却组件和热风循环组件，所述一级烘干组件位于第一腔体内以适于烘干强度逐渐递增烘干纺织品，所述二级烘干组件位于第二腔体内以适于烘干强度逐渐递减烘干纺织品，所述一级烘干组件和二级烘干组件均与热风循环组件相连通，所述冷却组件以适于快速冷却经过烘干后的纺织品。

本实用新型结构合理，先对待烘干纺织品进行逐渐升温烘干，再进行逐渐降温烘干，最后进行快速冷却，降低纺织品的变形量，提高了质量。

权利要求书1页 说明书3页 附图1页CN 209779223 U 2019.12.13C N 209779223U权　利　要　求　书1/1页CN 209779223 U1.一种纺织品用分级烘干装置，包括：烘干箱体，其特征在于，所述烘干箱体内依次设置有第一腔体、第二腔体和第三腔体，还包括用于烘干穿过第一腔体、第二腔体和第三腔体内的纺织品的烘干机构；所述烘干机构包括一级烘干组件、二级烘干组件、冷却组件和热风循环组件，所述一级烘干组件位于第一腔体内以适于烘干强度逐渐递增烘干纺织品，所述二级烘干组件位于第二腔体内以适于烘干强度逐渐递减烘干纺织品，所述一级烘干组件和二级烘干组件均与热风循环组件相连通，所述冷却组件以适于快速冷却经过烘干后的纺织品。

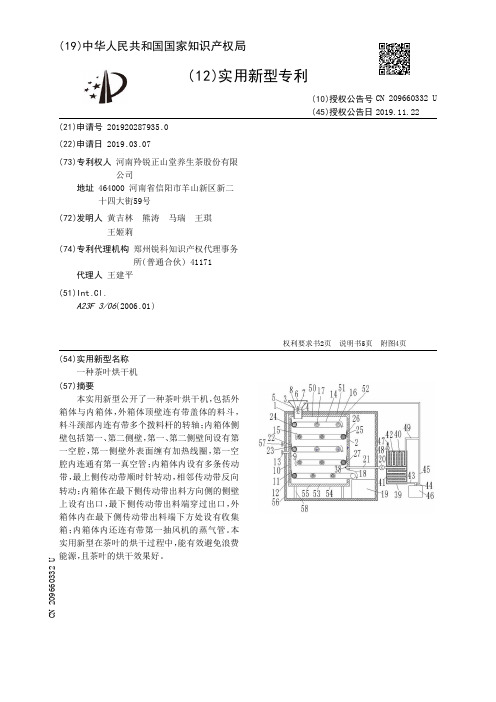

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920287935.0(22)申请日 2019.03.07(73)专利权人 河南羚锐正山堂养生茶股份有限公司地址 464000 河南省信阳市羊山新区新二十四大街59号(72)发明人 黄吉林　熊涛　马瑞　王琪　王姬莉　(74)专利代理机构 郑州锐科知识产权代理事务所(普通合伙) 41171代理人 王建平(51)Int.Cl.A23F 3/06(2006.01)(54)实用新型名称一种茶叶烘干机(57)摘要本实用新型公开了一种茶叶烘干机，包括外箱体与内箱体，外箱体顶壁连有带盖体的料斗，料斗颈部内连有带多个拨料杆的转轴；内箱体侧壁包括第一、第二侧壁，第一、第二侧壁间设有第一空腔，第一侧壁外表面缠有加热线圈，第一空腔内连通有第一真空管；内箱体内设有多条传动带，最上侧传动带顺时针转动，相邻传动带反向转动；内箱体在最下侧传动带出料方向侧的侧壁上设有出口，最下侧传动带出料端穿过出口，外箱体内在最下侧传动带出料端下方处设有收集箱；内箱体内还连有带第一抽风机的蒸气管。

本实用新型在茶叶的烘干过程中，能有效避免浪费能源，且茶叶的烘干效果好。

权利要求书2页 说明书5页 附图4页CN 209660332 U 2019.11.22C N 209660332U权　利　要　求　书1/2页CN 209660332 U1.一种茶叶烘干机，其特征在于：包括外箱体与设置在外箱体内的内箱体，外箱体顶壁连有包括上部扩展部与下部颈部的料斗，扩展部顶端连有盖体，颈部呈长方体型且贯穿内箱体顶壁左部，颈部内连有水平且纵向设置的转轴，转轴后端伸出颈部后侧壁且与颈部后侧壁转动连接，转轴后端设有驱动件，处于颈部内的转轴上连有多个拨料杆；内箱体侧壁包括内部的第一侧壁与外部的第二侧壁，第一、第二侧壁间设有第一空腔，第一侧壁外表面缠绕有加热线圈，第一空腔内连通有第一真空管，第一真空管左端穿过外箱体且第一真空管上连有第一真空截止阀与第一通气阀，第一真空管左端连有第一真空泵；内箱体内从上到下设有多条水平且等距交错布置的耐热传动带，各传动带前、后端分别紧邻第一侧壁的前、后内侧壁，最上侧传动带顺时针转动，相邻传动带反向转动，颈部下端位于最上侧传动带左部上方处，各传动带分别缠绕在各自的主动辊和从动辊间，各主动辊与从动辊内均设有电加热棒，内箱体在顺时针转动的传动带左侧上方处固定设有左挡料部件，内箱体在逆时针转动的传动带右侧上方处固定设有右挡料部件；内箱体在最下侧传动带出料方向侧的侧壁上设有出口，最下侧传动带出料端穿过出口，外箱体内在最下侧传动带出料端下方处设有收集箱；内箱体内还连有带第一抽风机的蒸气管。

专利名称：烘干机
专利类型：实用新型专利
发明人：彭国辉
申请号：CN200520086509.9申请日：20050823
公开号：CN2816711Y
公开日：
20060913
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种烘干机，属于一种麸皮或面粉以及其它类似物料的烘干装置，它有机架，机架上、中、下部分别倾斜固定有上绞龙、中绞龙、下绞龙，上绞龙低端的出料口位于中绞龙的进料端上方，中绞龙低端的出料口位于下绞龙的进料端上方，各绞龙上的绞龙轴上分别安装有万向节，各万向节分别与安装在机架上的链轮轴连接在一起，各链轮轴上的链轮分别经链条与减速机输出轴上的链轮连接在一起，安装在机架上的电动机与减速机连接在一起，各绞龙的外壳由内壁板和外壳板构成，两板之间形成的空腔内安装有电加热管，各绞龙轴上的绞龙叶片上安装有搅拌板，这种烘干机，结构简单，构造合理，制造、运行成本低，烘干质量均匀、稳定，节约了能耗。

申请人：彭国辉
地址：251700 山东省滨州市惠民县石庙镇山东省惠民烘干机厂
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920320937.5(22)申请日 2019.03.13(73)专利权人 山东三羊榛缘生物科技有限公司地址 262200 山东省潍坊市诸城市皇华镇龙华街6501号专利权人 山东华山农林科技有限公司(72)发明人 魏玉明　(74)专利代理机构 潍坊正信致远知识产权代理有限公司 37255代理人 刘新子(51)Int.Cl.A23N 12/08(2006.01)A23N 12/12(2006.01)(54)实用新型名称一种榛子烘干加工装置(57)摘要本实用新型涉及榛子加工附属装置的技术领域，特别是涉及一种榛子烘干加工装置，降低榛子烧焦的可能性，提高使用可靠性；榛子便于取出；包括支撑环、两组左支腿和两组右支腿，支撑环内侧壁底端设置有支撑网，支撑环底侧壁设置有出风罩，出风罩内部设置有出风腔，出风罩顶侧壁和底侧壁分别设置有固定口和进风口；还包括底板、前滑轨、后滑轨、前限位块、后限位块、连接杆、连接块、驱动杆、驱动盘、第一旋转杆和第二旋转杆，底板上设置有电机；还包括推板、螺栓、螺纹杆、过渡杆、转盘、挡盖和把手，支撑环左半区域设置有放置孔，推板右侧壁中央区域设置有放置槽，放置槽处设置有第一滚珠轴承。

权利要求书2页 说明书5页 附图4页CN 209711483 U 2019.12.03C N 209711483U权　利　要　求　书1/2页CN 209711483 U1.一种榛子烘干加工装置，包括支撑环（1）、两组左支腿和两组右支腿（2），支撑环（1）内侧壁底端设置有支撑网（3），两组左支腿顶端分别与支撑环（1）底侧壁左前侧和左后侧连接，两组右支腿（2）顶端分别与支撑环（1）底侧壁右前侧和右后侧连接，支撑环（1）底侧壁设置有出风罩（4），出风罩（4）内部设置有出风腔，出风罩（4）顶侧壁和底侧壁分别设置有固定口和进风口；其特征在于，还包括底板（5）、前滑轨（6）、后滑轨、前限位块（7）、后限位块、连接杆（8）、连接块（9）、驱动杆（10）、驱动盘（11）、第一旋转杆（12）和第二旋转杆（13），所述前滑轨（6）和后滑轨底侧壁分别与底板（5）顶侧壁前半区域和后半区域连接，所述两组左支腿底侧壁分别设置有左右向连通的两组左滑动槽，两组右支腿（2）底侧壁分别设置有左右向连通的两组右滑动槽，前滑轨（6）顶端插入一组所述左滑动槽和一组所述右滑动槽，后滑轨顶端插入另一组所述左滑动槽和另一组所述右滑动槽，所述前限位块（7）和后限位块后侧壁分别与前滑轨（6）和后滑轨前侧壁右半区域连接，两组右滑动槽内前侧壁分别设置有左右向连通的两组限位槽，前限位块（7）和后限位块分别穿过两组限位槽，所述连接杆（8）前端和后端分别与两组右支腿（2）连接，所述连接块（9）左侧壁与连接杆（8）右侧壁中央区域连接，连接块（9）右侧壁设置有顶底向连通的转动槽，所述驱动杆（10）左半区域和右半区域分别设置有第一转动孔和第二转动孔，所述第一旋转杆（12）穿过第一转动孔并且第一旋转杆（12）前端和后端分别与转动槽内前侧壁和内后侧壁连接，所述第二旋转杆（13）后端穿过第二转动孔然后与驱动盘（11）前侧壁左端连接，底板（5）上设置有电机（14），电机（14）输出端与驱动盘（11）后侧壁中央区域连接；还包括推板（15）、螺栓（16）、螺纹杆（17）、过渡杆（18）、转盘（19）、挡盖（20）和把手（21），所述支撑环（1）左半区域设置有放置孔，所述挡盖（20）顶侧壁设置有第一锁紧槽，支撑环（1）顶侧壁左半区域设置有第二锁紧槽，第二锁紧槽与放置孔连通，所述螺栓（16）穿过第二锁紧槽然后螺装插入第一锁紧槽内部，支撑环（1）右半区域设置有调节孔，所述螺纹杆（17）螺装穿过调节孔并且螺纹杆（17）左端和右端分别与过渡杆（18）右端和转盘（19）左侧壁中央区域连接，所述推板（15）右侧壁中央区域设置有放置槽，放置槽处设置有第一滚珠轴承（22），过渡杆（18）左端插入第一滚珠轴承（22）内部并且与第一滚珠轴承（22）键连接，所述把手（21）左端与转盘（19）右侧壁顶端连接。

专利名称：一种烘干机
专利类型：实用新型专利
发明人：刘艳兵
申请号：CN201720359335.1申请日：20170407
公开号：CN207123158U
公开日：
20180320
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种烘干机，其结构包括基座横梁、电源插座、基座底盘、曳轮卡板槽、人机界面支架、人机界面、烘干机入料筒、安全防护栏、烘干机箱体、出料通管支撑架、竖直输出柱、出料通管、通管传动马达，本实用新型所述人机界面设有操作按钮、数据显示屏、指示灯、人机界面外壳，实现了人性化可自动和可手动的切换操作，不再是一体机的全自动化不可调节，按照不同烘干物品的烘干程度不同，可以人为设置数据调节再自动化加工。

申请人：赵先弟
地址：518000 广东省深圳市福田区紫竹四道36号金竹花园3-704
国籍：CN
代理机构：深圳茂达智联知识产权代理事务所(普通合伙)
代理人：胡慧
更多信息请下载全文后查看。

专利名称：一种自动烘干机专利类型：实用新型专利
发明人：张伟飞
申请号：CN201520638439.7申请日：20150821
公开号：CN204963455U
公开日：
20160113
专利内容由知识产权出版社提供
摘要：本实用新型属于机械设备技术领域且公开了一种自动烘干机，包括烘干机本体，所述烘干机本体包括箱体盖、机箱和电机箱，所述箱体盖通过铰链与机箱相连，所述箱体盖上端固定连接电机箱，所述电机箱上方设有转速显示屏和定时钟表，所述电机箱前端设有控制面板，所述控制面板上分别设有电机开关、定时器和转速调节器，所述机箱内部四周设有电热丝，所述机箱内部中上位置设有保温装置，所述机箱内部底端设有轴承套，所述轴承套内部连接轴承，所述轴承上端设有置物架。

本实用新型通过把物体放置在置物架上，盖上箱体盖，启动电机，调节转速和定时器，电热丝会产生热量，置物架也会跟着旋转，能够方便四处干燥，方便有效。

申请人：张伟飞
地址：311835 浙江省绍兴市诸暨市店口镇张姜坞村40号
国籍：CN
更多信息请下载全文后查看。
