智能机硬件测试用例

返回编号用例名称测试条件测试步骤测试用例_预期结果样机数量备注测试结果Reliability_test_001载重测试(硬载重）普通手机：手机开机，整个正、反面施加70kgf的压力，承受2秒钟。

触摸屏手机：手机开机，整个正、反面施加70kgf的压力，承受2秒钟。

三防手机：手机开机，整个正、反面施加80kgf的压力，承受2秒钟1.测试前对产品初步检查确保他们有正常的电气和机械性能2.手机正面向上正常放置在水平测试钢台上，对手机整个正面施加规定的压力，停留两秒钟。

3.手机正面向下正常放置在水平测试钢台上，对手机整个背面施加规定的压力，停留两秒钟。

4.每完成一步对样机进行检查（检MMI），测试完成进行终检（检MMI、通话、外观……）参考 附录---机械可靠性测试前后检查用例3载重测试压块面积应与手机相当且压块与手机间应加垫1~2mm泡棉测试过程中手机不能关机，测试完成后手机机械电气功能正常（重点关注LCD性能）。

Reliability_test_002载重测试(软载重）普通手机/触摸屏手机开机状态下，整个正面施加70kgf的压力，承受2秒钟。

1.测试前对产品初步检查确保他们有正常的电气和机械性能2.普通手机/触摸屏手机开机状态下，整个正面施加70kgf的压力，承受2秒钟。

3.测试完成进行终检（检MMI、通话、外观……）参考 附录---机械可靠性测试前后检查用例3软载重测试压块面积应与手机相当或大于手机，且压块为硅橡胶压头（测试压头硅橡硬度应在肖氏70±5度）。

Reliability_test_003挤压测试（1）0.5kgf，挤压中心点，不允许出现水印（2）10kgf，金属棒压头(杆直径8mm，压头弧半径10mm)，挤压如下位置，屏幕9个点，听筒位置，FPC位置，sensor位置，芯片上方各一次；4.5kgf，摄像头中心点；10kgf，2s，IC中心，IC两侧各5次（压头以10mm/min的速度施加力）翻盖机内屏不挤压1）试验前，对产品初步检查确保他们有正常的电气和机械性能；2）将产品固定在测试平台上，样品与测试平台之间需要放置3mm厚的防静电皮（静电皮的尺寸要大于产品的尺寸）。

手机硬件测试标准（一）目录CONTENTS 1•概述2•手机硬件测试环境2•整机电源测试一、概述1 目的规范手机整机硬件系统/单元测试方法，检验整机硬件/软件设计是否符合标准（规范）。

2 适用范围规范本公司自研手机及委外研发手机通用测试、测量方法、原理以及指导建议，在实际产品中，由于不同的平台、不同的需求，硬件差别较大，测试测量可能存在一些差异，可根据本规范的建议的项目、方法、原理进行测试验证；若本规范没有涵盖的测试项目，也可根据产品的实际情况，做好测试计划，力求覆盖整个系统的每个单元。

3 参考文献《YD/T1538-2006 数字移动终端音频性能技术要求和测试方法》《中国移动通信集团公司业务卡管理体系 SIM 卡基础技术规范》《SD Specifications Part 1 Physical Layer Specification Version 2.00》4 术语Tr：信号上升时间，是指信号幅度从 10%上升至 90%的时间Tf：信号下降时间，是指信号幅度从 90%下降至 90%的时间Vih：输入电压上限Vil：输入电压下限Voh：输出电压上限Vol：输出电压下限二、手机硬件测试环境1 正常测试条件1.环境条件：温度：20℃~30 ℃相对湿度：45~75%气压：86kPa~106kPa2. 电源电压：3.9V2 极限测试条件1. 温度：极低温度：-15℃极高温度：55℃2. 相对湿度干燥环境：相对湿度<5％潮湿环境：相对湿度>93％3. 气压：气压要求和正常环境下一致。

4. 电源电压：极高电压：4.3V极低电压：3.5V3 极限条件测试流程1、在极限条件的建立期间，被测设备可以处于关机状态，在测试环境建立后，将被测设备在测试环境下放置在 30 分钟，达到热平衡后，启动被测设备，开始测试。

2、极限条件测试至少必须覆盖以下情况<1>. 极低温度、极低电压、正常湿度；<2>. 极低温度、极高电压、正常湿度；<3>. 极高温度、极低电压、正常湿度；<4>. 极高温度、极高电压、正常湿度；<5>. 正常温度、正常电压、潮湿环境；4 单板/系统工作条件单板/系统要可靠接地单板/系统上电正常工作，各模块工作均正常，30分钟后再开始测试单板/系统在轻载及满载情况下均应测试单板/系统电源稳定在额定电压±3%范围内5 测试手法要求1、测试点尽量不要引飞线，非引不可也要尽量短2、尽量减少探头探针与探头地线所构成的环路面积3、手不要触摸测试信号4、2个探头不能共用同一地线5、测量时，使输入信号达到最大示波器的满刻度6、测量时，示波器探头和电缆要远离潜在串扰源的地方7、测试过程中，禁止在测试环境附近打电话或使用其他有强辐射的设备，避免对测试结果产生干扰8、测量时，如果测量结果超出规格，须再次确认测试点与芯片规格，确认测量条件及测量方法无误后，更换新的PCBA板测量，若测量结果仍是Fail，则定性为Bug并与硬件/软件人员确认。

文件管理器基本功能进入文件管理器文件管理器基本功能文件管理器下，查看文件或文件夹文件管理器基本功能对文件管理器下的文件进行操作文件管理器基本功能新建一个同名的文件夹文件管理器基本功能对文件管理器下的文件夹进行操作文件管理器基本功能MENU键的使用文件管理器基本功能文件管理器界面下横屏与竖屏切换操作文件管理器基本功能将文件管理器下的图片设置为壁纸或联系人图标文件管理器基本功能退出文件/文件夹操作菜单文件管理器基本功能退出文件管理器文件管理器基本功能在IDLE界面创建文件管理器图标文件管理器基本功能删除IDLE界面的文件管理器快捷方式文件管理器交叉操作文件管理器下，连接USB线/充电器文件管理器交叉操作文件管理器界面下，连接USB进行文件传输文件管理器交叉操作文件管理器与来电的并发操作文件管理器交叉操作文件管理器与短信的并发操作文件管理器交叉操作文件管理器与彩信的并发操作文件管理器交叉操作文件管理器与蓝牙的并发操作文件管理器交叉操作文件管理器界面调用照相机/摄像机文件管理器交叉操作搜索文件管理器应用程序文件管理器交叉操作文件管理器界面连接WIFI 文件管理器交叉操作无SD卡时进入文件管理器文件管理器交叉操作文件管理器任意界面下，手机低电关机文件管理器交叉操作文件管理器界面下过程中来视频电话文件管理器非法操作删除正在使用的文件文件管理器非法操作文件管理器任意界面下，直接拔出电池文件管理器压力测试机卡兼容性管理托盘-文件管理器 预期结果： 1.可以正常进入文件管理器 2.显示隐藏于非隐藏文件或文件夹 3.文件前的图标可以显示文件类型 4.文件夹后面有括号标明目录下的文件数量操作步骤：1.在文件管理器下，单击文件进行查看2.文件管理器下，单击文件夹3.长击任意文件进行操作4.长击任意文件夹进行操作预期结果：1.如果手机支持选择的文件格式，并已安装可以阅读或应用此文件的程序，则文件可以被阅读浏览或应用，否则提示“没有可用程序打开文件”2.对于文件夹，单击可以进入到文件夹目录下继续进行查看，直到最后一级；如文件夹下没有内容，则显示“本目录为空”3.长击（隐藏或非隐藏）文件会弹出提示框：共享、拷贝、移动、重命名、删除、属性4.长击（隐藏或非隐藏）文件夹会弹出提示框：拷贝、移动、重命名、删除、操作步骤：文件管理器下，长击一个文件，分别选择：共享、拷贝、移动、重命名、删除、属性，进行操作预期结果：1.选择共享后，会让用户以电子邮件方式共享，如手机之前未配置电子邮件账号，则提示“无电子邮件账号，请先配置一个电子邮件账号”；2.选择拷贝后，则会出现选择目录，当选择好目录后，点击确定，文件会成功被拷贝到所选目录，源文件依然在之前的位置，选择取消则不进行拷贝；3.选择移动后，文件会成功被移动到所选目录，源文件不在之前的位置，选择取消则不进行移动；4.选择重命名，会出现输入新名称提示框，如果保留源文件后缀，则文件格式显示与之前相同，如不保留后缀，则显示为“？”，输入新名称后，文件以新命名的名称出现，选择取消则放弃对文件重命名 ；5.选择删除，提示确定删除**文件，按确定删除，按取消，则放弃操作；6.选择属性，会显示文件名称、类型、权限、大小以及修改日期，按确定退出操作步骤：1.主菜单-文件管理器2.在任意目录新建一个与任意文件夹同名的文件夹（大小写均可）预期结果：无法创建，系统提示“目录**已存在”操作步骤：1.文件管理器下，长击一个文件夹，分别选择：拷贝、移动、重命名、删除、属性，进行操作预期结果：1.选择拷贝后，则会出现选择目录，当选择好目录后，点击确定，文件夹会成功被拷贝到所选目录，源文件夹依然在之前的位置，选择取消则不进行拷贝；2.选择移动后，文件夹会成功被移动到所选目录，源文件夹不在之前的位置，选择取消则不进行移动；3.选择重命名，会出现输入新名称提示框，输入新名称后，文件夹以新命名的名称出现，选择取消则放弃对文件夹重命名4.选择删除，提示确定删除**文件夹，按确定删除，按取消后，放弃删除操作；5.选择属性，会显示文件夹名称、类型、权限、大小以及包含的内容，按确定退出属性文件管理器任意界面下-MENU预期结果：1.屏幕下方会弹出菜单：新建、排序、拷贝、移动、删除、属性2.若选择新建，则可以在此时目录下新建一个文件夹并可以自定义名称3.选择排序，则可以对当下文件夹下的内容按“名称、日期、大小、内容”四项进行排序4.选择拷贝，则可以对当前目录下内容进行一个或多个的拷贝，并复制到指定目录下；选择取消，则取消拷贝5. 选择移动，则可以对当前目录下内容进行一个或多个的移动，并移动到指定目录下；选择取消，则取消移动6.选择删除，则可以对当前目录下内容进行一个或多个的删除，选择取消，则取消删除7.选择属性，则可以查看SD卡的已用空间和剩余空间；按确定退出查看属性操作步骤：1.手机开启横屏功能2.文件管理器界面下，将手机侧放3.进行与竖屏时相同的各种操作4.将手机竖放预期结果：1.手机可以正常横屏，文件管理器界面显示正常2.进行的各种操作正常，输入法符合横屏时设置的输入法3.将手机竖放，手机可以回到竖屏模式，界面正常操作步骤：1.主菜单-文件管理器2.在任意文件夹下选择一个图片文件长击，弹出菜单中选择设置为，选择壁纸或联系人图标预期结果：图片可以成功被设置为壁纸或联系人图标操作步骤：文件管理器下，任意选择一文件/文件夹长击，出现菜单提示后，按返回键或HOME键预期结果：1.按返回键，操作则提示框消失，界面停留在文件管理器下操作步骤：1.文件管理器任意界面下，按HOME键退出2.文件管理器界面下，按返回键退出3.文件管理器下，通过调出Advance Task Killer结束任务，退出文件管理器预期结果：1.按HOME键，可直接退出到IDLE界面2.按返回键，可以返回到上级菜单，直至退回到IDLE界面3.通过Advance Task Killer结束任务后，按返回键可直接返回到IDLE界面操作步骤：1.IDLE界面下，MENU-添加-快捷方式-应用程序-文件管理器2.应用管理托盘-长击文件管理器图标3.IDLE界面下，长击屏幕空白处，在出现的提示框中选择快捷方式，然后选择应用程序-文件管理器预期结果： 三 种操作均可成功在IDLE界面添加文件管理器图标并可成功编辑其排列位置操作步骤：IDLE界面下长击文件管理器图标，待震动提示出现后，将其拖动到屏幕下方的回收站中预期结果：可以成功删除IDLE界面的文件管理器图标1.文件管理器任意界面下，手机连接USB线2.文件管理器任意界面下，手机连接充电器预期结果：1.手机停依然在连接USB线或充电器前的界面下2.手机连接USB线，会有提示音发出（静音和震动模式不会有提示音或震动提示），同时手机上方任务栏会有USB已连接的提示，并且会有USB连接的图标出现。

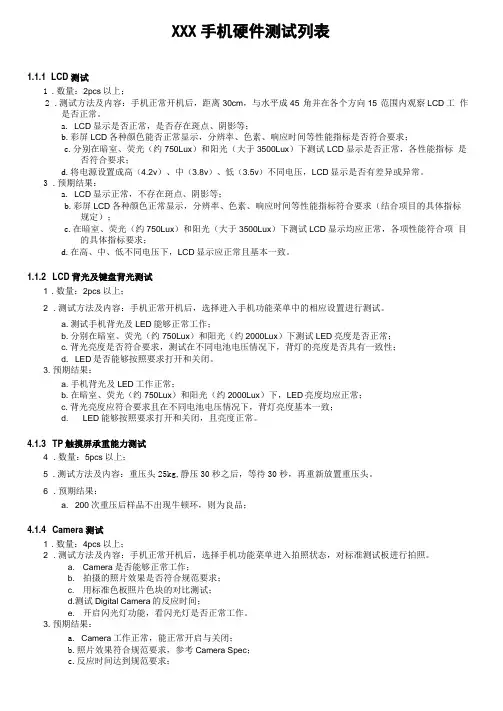

XXX手机硬件测试列表1.1.1 LCD 测试1.数量：2pcs以上；2.测试方法及内容：手机正常开机后，距离30cm，与水平成45°角并在各个方向15°范围内观察LCD工作是否正常。

a. LCD显示是否正常，是否存在斑点、阴影等；b.彩屏LCD各种颜色能否正常显示，分辨率、色素、响应时间等性能指标是否符合要求；c.分别在暗室、荧光（约750Lux）和阳光（大于3500Lux）下测试LCD显示是否正常，各性能指标是否符合要求；d.将电源设置成高（4.2v）、中（3.8v）、低（3.5v）不同电压，LCD显示是否有差异或异常。

3.预期结果：a. LCD显示正常，不存在斑点、阴影等；b.彩屏LCD各种颜色正常显示，分辨率、色素、响应时间等性能指标符合要求（结合项目的具体指标规定）；c.在暗室、荧光（约750Lux）和阳光（大于3500Lux）下测试LCD显示均应正常，各项性能符合项目的具体指标要求；d.在高、中、低不同电压下，LCD显示应正常且基本一致。

1.1.2 LCD背光及键盘背光测试1 .数量：2pcs以上；2 .测试方法及内容：手机正常开机后，选择进入手机功能菜单中的相应设置进行测试。

a.测试手机背光及LED能够正常工作；b.分别在暗室、荧光（约750Lux）和阳光（约2000Lux）下测试LED亮度是否正常；c.背光亮度是否符合要求，测试在不同电池电压情况下，背灯的亮度是否具有一致性；d. LED是否能够按照要求打开和关闭。

3.预期结果：a.手机背光及LED工作正常；b.在暗室、荧光（约750Lux）和阳光（约2000Lux）下，LED亮度均应正常；c.背光亮度应符合要求且在不同电池电压情况下，背灯亮度基本一致；d. LED能够按照要求打开和关闭，且亮度正常。

4.1.3 TP触摸屏承重能力测试4 .数量：5pcs以上；5 .测试方法及内容：重压头25kg,静压30秒之后，等待30秒，再重新放置重压头。

5 频率误差±90±180 ±85 ±190 6 正常突发脉冲功率/时间包络 在模板（如图一）之内7 灵敏度RBER ＜2.4％ <－102dBm <－100dBm<－102dBm <－100dBm8 调制频谱 满足表六 9 开关频谱满足表七10 接收质量(BS=-70)37≤RX ≤43 37≤RX ≤4337≤RX ≤4337≤RX ≤43附表六 调制频谱功率电平 dBm900/850 在规定偏置处的最大电平(dB) 测量带宽30kHz测量带宽100kHz 0100 200 250 400 600～1200 1200～1800 1800～6000 ≥6000 ≤33 0 +0.5-30-33-60-60-60-63-71功率 电平 dBm 1800/1900 在规定偏置处的最大电平(dB) 测量带宽30kHz测量带宽100kHz 0 100 200 250 400 600～1200 1200～1800 1800～6000 ≥6000 ≤30+0.5-30-33-60-60-60-65-735.1.3.2 CDMA RF 测试测试仪器：综合测试仪CMU200 &Agilent 8960，电源Keithley2306 & Agilent 66309B附表七 开关频谱频率偏置 (kHz) 功率(dBm)GSM900/ GSM850 DCS1800/PCS1900 400 -23 -23 600 -26 -26 1200 -32 -32 1800-36-36目的：验证产品在低温存储后,没有零器部件损坏和功能异常形象，暴露产品潜在的不良缺陷。

测试设备：可编程恒温恒湿机测试样机电池 SIM卡（或UIM卡）测试条件和方法：1)检查样机外观结构全功能都正常，不得有不良品。

2)把样机放入可编程恒温恒湿机。

3)测试样机处于关机无卡模式。
