电压及串并联电路中的电压规律
知识梳理：
一、电压：
1、电压的作用：电源是提供电压的装置，电压是电路中形成电流的原因。
注：电流的形成有两个条件：①闭合电路；②有电压。
2、电压的单位：国际单位是伏特，简称伏（V）。常用单位有千伏（kV）、毫伏（mV）
1kV＝1000V 1V＝1000mV
3、常见电压数值：一节干电池的电压为1.5V；一节铅蓄电池的电压为2V；对人体的安全电压是不高于36V；家庭电路的电压是220V。
二、电压表：
1、电压表的图形符号：
2、电压表的使用规则：①电压表与被测用电器并联；②必须使电流从正接线柱流入电压表，从负接线柱流出；③被测电压不能超过电压表的量程。
3、电压表的读数：常用电压表有两个量程，读数时先确定电压表的量程与分度值，再读数。
三、串并联电路中电压的规律
1、串联电路电压特点：串联电路中，电源两端电压等于各用电器两端电压之和，即U＝U1＋U2＋…＋Un
2、并联电路电压特点：在并联电路中，电源两端电压等于各支路用电器两端电压，即U＝U1＝U2＝…＝Un
注：对串并联电路中电压特点的解释：
1、串联电路：
①串联电路两端的电压等于各部分电路两端的电压之和
②串联电路里各用电器两端的电压不一定相等，但电路两端的总电压等于各用电器两端的电压之和，因为每一用电器两端电压都是电源电压的一部分。
2、并联电路：
并联电路中，各支路两端的电压都相等，因为对于并联电路，各支路的两端分别接入电路中相同的两点之间，所以电压必然相等。
四、电压表和电流表的异同：
仪表 元件符号 使用规则 学生电表
读数
接法 接线柱 量程 能否直接连电源两极 量程 分度值
电流表 串联 电流“＋”入“－”出 被测电流不能超过表的量程，先要试触 不能 0.6A 0.02A 先看量程再读数
3A 0.1A
电压表 并联 电流“＋”入“－”出 被测电压不能超过表的量程，先要试触 能 3V 0.1V
串并联电路电流、电压规律
一、选择
1、用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，由此判断两盏电灯的连接方式是：（ ）
A．一定是串联 B．一定是并联 C．串联、并联都有可能 D．无法判断.
2、关于电路的知识，下列说法中不正确的是（ ）
A．为使两灯同时亮，同时灭，两灯一定要串联
B．金属中的电流方向跟自由电子定向移动的方向相反
C．在电路中，电源是把其他形式的能转化为电能的装置
D．一般的电路是由电源、用电器、开关和导线组成的
3、如图所示电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能（ ）
A．L1短路 B．L2短路 C．L1断路 D．L2断路
4、在如图6-33（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图6-33（b）所示，则电阻R1和R2两端的电压分别为（ ）
A．4.8V， 1.2V B． 6V， 1.2V
C．1.2V， 6V D．1.2V， 4.8V
5、如图6-34所示.开关S闭合后，将电压表并联在ab处时读数是0V；并联在bc处时读数是6V，整个电路中没有电流，其电路故障是（ ）
A. L1灯丝断路 B.L2灯丝断路
C.电池耗尽无电压 D.L2灯丝短路
6、如图所示，电压表测L2两端的电压，其中正确的是（ ）
A B C D
7、如图，L是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是（ ）

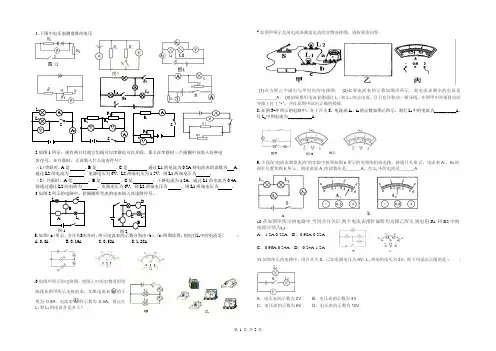

第 1 页 共 2 页 1.下图中电压表测量谁的电压
2.如图1所示：现有两只灯泡它们既可以串联也可以并联，那么在串联时三个圆圈中该填入何种电
表符号，在并联时，又该填入什么电表符号？
（1）串联时，A是 ，B是 ，C是 ,通过L1的电流为0.2A,则电流表的读数为 A，通过L2的电流为 ，电源电压为6V，L2两端电压为1.5V，则L1两端电压为 。
（2）并联时，A是 ，B是
，C是 ，干路电流为1.2A，通过L1的电流为0.4A，则通过通过L2的电流为 ，电源电压为6V，则L2两端电压为 ，则L1两端电压为
。
3.如图2所示的电路中，把圆圈所代表的电表填入其电路符号。
5.如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、(c)两图读得，则电灯L1中的电流是( )
A.0.8A B.0.16A C.0.52A D.1.28A
6.如图甲所示的电路图，将图乙中的实物用铅笔画线按图甲所示连接起来．如果电流表的示数为0.9A，电流表的示数为0.5A，通过灯L1和L2的电流各是多大？
7.如图甲所示是用电流表测量电流的实物连接图，请按要求回答：
(1)在方框乙中画出与甲对应的电路图； (2)如果电流表的示数如图丙所示，则电流表测出的电流是________A； (3)如果要用电流表测通过L 1 和L 2 的总电流，且只允许移动一根导线，在图甲中需要移动的导线上打上“×”，并在原图中画出正确的接线．
8.在图3-甲所示的电路中，合上开关S，电流表A1、A2的示数如图乙所示，则灯L1中的电流为__________A，灯L2中的电流为___________A。
9.小丽在“电流表测量电流”的实验中按照如图a所示的电路图组成电路，接通开关S后，电流表A1、A2的指针位置如图b所示，则电流表A1的读数应是______A，灯L1中的电流是______A．
我们来探讨串并联电路中电流、电压和电阻的规律公式。在电路中，串联电路指多个电器依次连接在一条路上，而并联电路指多个电器并排连接在电源的两端。这两种电路中电流、电压和电阻的规律公式有着明显的区别，接下来我们将分别进行探讨。
1. 串联电路中的规律公式：
在串联电路中，电流沿着唯一一条路径流动，因此多个电器的电流大小相等。
根据欧姆定律，串联电路中的总电阻等于各个电器电阻的总和，即R总 = R1 + R2 + ... + Rn。
而总电压等于各个电器电压之和，即U总 = U1 + U2 + ... + Un。
根据欧姆定律，电流I总等于总电压U总除以总电阻R总，即I总 =
U总 / R总。
串联电路中电流、电压和电阻的规律公式为：I总 = U总 / (R1 + R2
+ ... + Rn)。
2. 并联电路中的规律公式：
在并联电路中，电压相同，而电流则分流经过各个电器，因此多个电器的电压大小相等。
根据欧姆定律，并联电路中的总电导等于各个电器电导的总和的倒数，即G总 = G1 + G2 + ... + Gn。
而总电流等于各个电器电流之和，即I总 = I1 + I2 + ... + In。
根据欧姆定律，总电导G总等于总电流I总除以总电压U总，即G总 = I总 / U总。
并联电路中电流、电压和电阻的规律公式为：I总 = U总 * (G1 + G2
+ ... + Gn)。
从上面的分析可以看出，串联电路和并联电路中电流、电压和电阻的规律公式有着明显的区别。在实际应用中，我们可以根据具体情况选择合适的电路连接方式来满足需求。对于工程师和电子爱好者来说，深入理解电路中电流、电压和电阻的规律公式对于设计和维护电路至关重要。
总结回顾一下，串并联电路中的电流、电压和电阻的规律公式分别为：
串联电路：I总 = U总 / (R1 + R2 + ... + Rn)；
并联电路：I总 = U总 * (G1 + G2 + ... + Gn)。
