机电工程与土建工程的施工配合

甘肃农业　２０１３年第ｌ５期（总３６９期）　

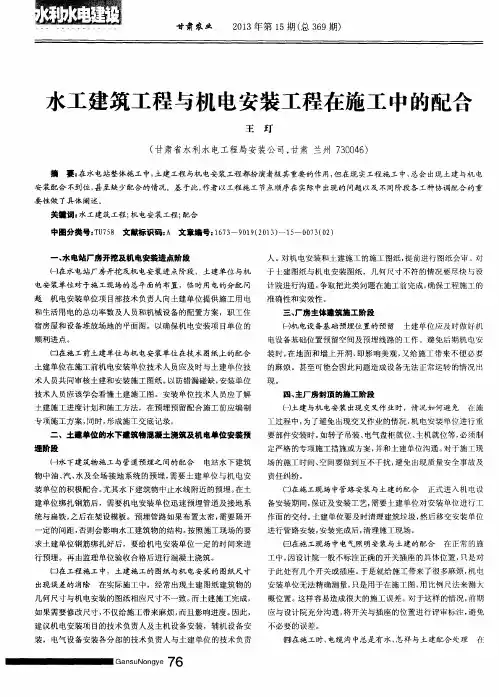

水工建筑工程与机电安装工程在施工中的配合　王玎　（甘肃省水利水电工程局安装公司，甘肃兰州７３００４６）　搐要：在水电站整体施工中，土建工程与机电安装工程都扮演者极其重要的作用，但在现实工程施工中，总会出现土建与机电　安装配合不到位，甚至缺少配合的情况。基于此，作者以工程施工节点顺序在实际中出现的问题以及不同阶段各工种协调配合的重　要性做了具体阐述。　关键词：水工建筑工程；机电安装工程；配合　中圈分类号：ＴＵ７　５８文献标识码：Ａ文章编号：１６７　３—９０１９（２　Ｏ１　３）～１５一Ｏ０７　３（０２）　一、水电站厂房开挖及机电安装进点阶段　㈠在水电站厂房开挖及机电安装进点阶段，土建单位与机　电安装单位对于施工现场的总平面的布置，临时用电的分配问　题机电安装单位项目部技术负责人向土建单位提供施工用电　和生活用电的总功率数及人员和机械设备的配置方案，职工住　宿房屋和设备堆放场地的平面图。以确保机电安装项目单位的　顺利进点。　㈢在施工前土建单位与机电安装单位在技术图纸上的配合　土建单位在施工前机电安装单位技术人员应及时与土建单位技　术人员共同审核土建和安装施工图纸。以防错漏碰缺，安装单位　技术人员应该学会看懂土建施工图。安装单位技术人员应了解　土建施工进度计划和施工方法，在预埋预留配合施工前应编制　专项施工方案，同时，形成施工交底记录。　二、±建单位的水下建筑物混凝土浇筑及机电单位安装预　埋阶段　㈠水下建筑物施工与管道预埋之间的配合　电站水下建筑　物中油、汽、水及全场接地系统的预埋，需要土建单位与机电安　装单位的积极配合。尤其水下建筑物中止水线附近的预埋。在土　建单位绑扎钢筋后，需要机电安装单位迅速预埋管道及接地系　统与扁铁，之后在架设模板。预埋管路如果布置太密，需要隔开　一定的间距，否则会影响水工建筑物的结构。按照施工现场的要　求土建单位钢筋绑扎好后，要给机电安装单位一定的时间来进　行预埋。再由监理单位验收合格后进行混凝土浇筑。　㈢在工程施工中，土建施工的图纸与机电安装的图纸尺寸　出现误差的消除在实际施工中，经常出现土建图纸建筑物的　几何尺寸与机电安装的图纸相应尺寸不一致。而土建施工完成，　如果需要修改尺寸，不仅给施工带来麻烦，而且影响进度。因此，　建议机电安装项目的技术负责人及主机设备安装，辅机设备安　装，电气设备安装各分部的技术负责人与土建单位的技术负责　人。对机电安装和土建施工的施工图纸，提前进行图纸会审。对　于七建图纸与机电安装图纸，几何尺寸不符的情况要尽快与设　计院进行沟通。争取把此类问题在施工前完成，确保工程施工的　准确性和实效性。　三、厂房主体建筑施工阶段　㈠机电设备基础预埋位置的预留　土建单位应及时做好机　电设备基础位置预留空间及预埋线路的工作。避免后期机电安　装时，在地面和墙上开洞，即影响美观，又给施工带来不便必要　的麻烦。甚至可能会因此问题造成设备无法正常运转的情况出　现。　四、主厂房封顶的施工阶段　㈠土建与机电安装出现交叉作业时，情况如何避免　施　工过程中，为了避免出现交叉作业的情况，机电安装单位进行重　要部件安装时。如转子吊装、电气盘柜就位、主机就位等，必须制　定严格的专项施工措施或方案，并和土建单位沟通。对于施工现　场的施工时间、空间要做到互不干扰，避免出现质量安全事故及　责任纠纷。　㈢在施工现场中管路安装与土建的配合正式进入机电没　备安装期间，保证及安装工艺，需要土建单位对安装单位进行＿［　作面的交付。土建单位要及时清理建筑垃圾，然后移交安装单位　进行管路安装，安装完成后，清理施工现场。　㈢在施工现场中电气照明安装与土建的配合在正常的施　工中，因设计院一般不标注正确的开关插座的具体位置，只是对　于此处有几个开关或插座。于是就给施工带来了很多麻烦，机电　安装单位无法精确测量，只是用于在施工图，用比例尺法来测大　概位置。这样容易造成很大的施工误差。对于这样的情况，前期　应与设计院充分沟通，将开关与插座的位置进行评审标注，避免　不必要的误差。　

机电工程施工重点、难点和解决方案

(1)立体交叉作业地上部分进行结构施工的同时，开始地下室的机电管线安装，同时与

土建砌筑墙体进行配合和协调.

1)机电管线施工顺序

◆进行机电管线空间布置上的协调，绘制出机电综合管线施工图，在综合图的基础上进行支吊架的协调。

◆在机电管线支吊架已充分协调的基础上，开始进行机电管线的施工，施工顺序的原则是：有压让无压、小管让大管、电管让水管、下层让上层

◆具体本工程基本的施工次序：排水管道→消防管道→风管→空调水水平管道→电缆桥架→其它机电管线此施工次序将根据具体部位的情况进行调整。

◆水平区域的流水施工各专业在不同的区域进行同时施工，以缩短工期。应保证一种管道施工完毕后，其它管道有足够的作业面进行施工。

2)机电管线与土建砌筑墙体的配合

◆机电管线砌筑墙体内的预埋根据土建专业放出的砌筑墙体的放线，进行电气管线的暗敷设，配合土建砌筑墙体的施工

◆机电管线砌筑墙体上的洞口、套管根据与土建专业的协调，土建墙体砌筑、通风管道安装、水暖管道安装、电缆桥架安装、其它机电管线安装等应分区域进行流水施工。墙体砌筑分两步到顶，第二步待机电管线基本完成并按要求相应加设套管或留设洞口后，墙体砌筑到顶，并对机电管线的洞口、套管处进行封堵处理。

(2)工程量大的项目对以下工程量较大且很可能成为关键工序的项目应单独编制施工方案组织施工：预埋管线：采取措施减少顶板配合时间，加快结构施工。电缆敷设：是保证调试的重要条件，2000年底完成。设备安装：必须于塔吊拆除前大部分吊运到位，减少外用电梯压力机电管线与设备碰头安装：2000年冬季全部完成（不包括试水）调试：2001年春季开始，5月底完成并通过验收。

(3)二次招标本工程的一些系统采用二次招标的方式进行，如：高低压变配电设备、中水处理设备、泵、游泳池设备、各弱电系统等均要进行专业承包商的招标。由于工期紧张，因此，

对专业承包商的进场时间、设计完成时间、材料设备订购时间均须严格明确，避免影响插入时间，进而影响总工期。

与土建、精装修的配合

一、与总包的协调措施

1. 服从总包统一管理，在现场布置工程进度、安全生产、质量控制、文明施工等各方面接受总包统一安排，不得因机电分包的工作失误而造成总包上述方面的任何损失和延误。

2. 与总包保持密切联系充分合作，准时参加总包主持的协调会，通过总包的协调，与其他分包建立良好的合作关系。

3. 在施工过程中互相配合，互相支持，优先为对方创造施工条件：

3.1. 我司拟在签约后一个月内完成深化设计施工图工作，并根据审批的施工图绘制综合管线图和预埋预留图纸提交总包，以便总包统筹安排。

3.2. 由总包安排预留预埋的工程量，机电分包负责复核位置、尺寸。

3.3. 在主体施工阶段机电分包应提前做好充分的技术和物质准备，不得因准备不充分而影响预埋预留工作，从而影响主体进度。总包也应积极为机电分包创造条件，使得机电分包能在主体施工过程中穿插施工。

3.4. 总包应优先安排机电设备房的施工，提早完成能源楼、空调机房等设备房的门窗和地面工程，为机电设备安装创造条件。机电分包也应优先安排卫生间墙体、竖井内的机电管线施工，为总包墙地面工程施工创造条件。 4. 配合总包做好各项检查和验收以及竣工后的回访保修工作。

5. 按合同和总包要求及时完成各种资料的整理和移交。

6. 每月工程款按时呈报总包审核。

二、与其它分包的协调

在业主、监理和总包的统一协调管理下，与其它分包保持良好的合作关系，在施工过程中互相配合、互相支持。

(一)、与消防分包的协调

1. 在深化设计阶段应充分了解和掌握消防系统的要求，有些接口条件要在机电设备订货时提供给设备生产厂家，以确保能够满足消防功能。

2. 优先安排施工柴油发电机应急电源系统、事故照明系统、加压送风、防排烟系统、防火卷帘电源、消防控制中心、消防水泵电源等消防分包密切相关的机电工程。

3. 确保按消防分包要求通水、通电，如有需要可先提供临时电源给消防设备进行单机调试。

地铁车站土建工程与机电设备安装工程的接口管理

摘要：地铁工程是一个复杂的综合系统工程，其涉及多个独立又相互联系的系统。机电设备安装工程作为地铁工程中与其他相关系统联系最为紧密的系统，在安装过程中，该系统与其他各专业系统之间需要进行相互协调、密切配合，才能使整个地铁工程井然有序地进行。施工中安装与其他各专业之间的协调和匹配关系即工程的接口关系处理不当，将直接影响到项目建造的各个环节。为保证工程建设满足地铁的各项设计要求并充分发挥地铁的全部功能，在建造过程中的接口管理设计和实施便尤显重要。本文以新加坡大士西延长线项目为例，着重分析论述了车站土建工程与机电设备安装工程的接口管理。

关键词：地铁；土建工程；机电设备安装；接口管理

地铁建设工程是一项综合性服务性很强的市政建设工程，具有线路长、站点多、车站机电设备数量多等特点。地铁工程涉及的专业类型很多，几乎涵盖了建筑、安装工程大部分专业。其中机电设备安装工程所涉及的专业包括了通风空调、给水排水及消防、升降电梯手扶梯、火灾自动报警（FAS）、动力照明等领域，与车站机电设备安装工程相关联的有土建专业、装饰专业、供配电专业、车辆、通信专业、信号系统、自动售检票系统（AFC）、车站机电设备监控系统、安防系统、乘客资讯系统、屏蔽门系统、营运管理系统等。地铁车站土建工程与机电设备安装工程之间存在基础、孔洞、管线、功能等方面相互关联、相互衔接的部分，车站土建工程在设计、施工、协调等各阶段等各阶段需要机电各专业的接口管理和协调，接口问题处理的好坏，直接将决定整体建筑使用质量的高低。

本文重点论述的车站土建工程与机电安装工程的接口管理问题。

1 土建工程与机电设备安装工程图纸设计阶段的接口管理

新加坡地铁项目承包单位拿到的是业主方（LTA）提供的Construction Drawing，它是由设计咨询（AECOM）设计和确认的详细施工图，简单来说Construction
