人教版物理九级161《电压》课件5(共29张PPT)[可修改版ppt]

  • 格式：pptx
  • 大小：3.48 MB
  • 文档页数：29

下载文档原格式

  / 29

合集下载

人教版九年级物理16.1电压.(共28张PPT)

人教版九年级物理16.1电压.(共28张PPT)
电源的作用就是保持正负极间有一定的电压。ቤተ መጻሕፍቲ ባይዱ
自主学习
阅读课本P55-56,完成下列问题： 1.电压的符号: “U” 2.电压的单位:
国际单位：伏特 ，简称伏（ V ）。 常用单位：千伏（kV）；毫伏（mV）。 换算： 1 kV =1 000 V= 103 V 1 mV =0.001 V= 10-3 V
1.电源给用电器两端提供电压。电压通常用
字母U表示，单位是伏特，符号是V。
2.电压表与被测用电器并联，正、负接线柱 的接法要正确（电流从正接线柱流入，从负接线 柱流出），被测电压不能超过电压表的最大测量 值。
达标练习
1.下列说法中正确是（ C ）
A.电路两端有电压，电路中就一定有持续的电流 B.导体中有大量的自由电荷，只要构成通路，导体 中就会有电流 C.电压是电路中形成电流的原因 D.电路中有电流不一定有电压
3.几个常见的电压值:
一节干电池的电压 1.5 V；一个铅蓄电池的电压 2 V； 家庭电路的电压 220V;对人体安全的电压不高于36 V.
工业动力电压 380 V
二、电压的测量
电压表
1.认识电压表
自主学习
阅读P57说明书,完成下列填空:
电压表是 测量电压 的重要仪器，
它的元件符号是___V__.
V1
V2
L1
L2
V1
L2
L1 V2
达标练习
6.在下图所示的2个电路中，电压表所测的各 是哪只灯泡的电压？有没有接错的？错在什么地 方？
电压表测L2 两端的电压
电压表测L1两端的 电压
达标练习
7.在下图所示的电路中，电压表测量的是哪个 灯泡两端的电压，并在电压表两端标出它的 “+”、“-”符号。

部编人教版九年级物理上册《第16章-电压 电阻【全章】》精品PPT优质课件

部编人教版九年级物理上册《第16章-电压 电阻【全章】》精品PPT优质课件

移点法
例2 在如图甲所示的电路中，当闭合开关S后，两个电 压表指针偏转均如图乙所示，则电阻R1和R2两端的电压 分别为（ A ）
A.5.6V B.7V C.1.4V D.1.4V
1.4V 1.4V 7V 5.6V
解析：电压表 V1测的是电源电压， 0~15V； 7V 电压表 V2测的是电阻 R2 两端的电压，0 ~3V；1.4V 在串联电路中 U＝ U1＋ U2，则 U1 ＝ U － U2 ＝7V －1.4V ＝5.6V. 故本题应选 A.
例1 下列说法正确的是（ C ）
电路中有电压，但是不构 成通路，就不会有电流。
A.电路中只要有电压，就会有电流 ×
B.电压一定会使物体中的电子不断移动 ×
C.电路中有电流，电路两端一定有电压√
电路中有电压，但 是不构成通路，就
D.电流使导体中不断形成电压 ×
不会使电子运动。
电压是形成电流的原因，而 电流不是形成电压的原因。
结论 串联电路总电压等于各部分两端电压之和。
L1
L2
U1
U2
U
U=U1+U2
例1 （多选）如图甲所示，电源电压是 8V且 保持不变，开关 S闭合后，电压表的示数是 2V，则（ CD ） A.L1 两端的电压是2V B.L2两端的电压是6V C.L1两端的电压是6V D.L2两端的电压是2V
当S闭合时， 等效电路图如图乙所示， 电压表测的是L2两端的电压.
想想做做 把几节电池串联起来组成电池组，用电压表分别测
量每节电池两端的电压，然后测量这个电池组两端的电 压。它们之间有什么关系？
电池串并联的电压规律：
点击图片 观看视频
结论： 1.串联电池组的总电压等于各个电池电压之和。 2.并联电池组的总电压等于一个电池的电压。

《电压》PPT课件

《电压》PPT课件

电鳗 输出电压有300V，甚至可达800V，
有水中的“高压线”之称 。
巩固练习
例 下列关于电压的说法中，不正确的是（ D ） A．电压是使电路中形成电流的原因; B．人体的安全电压不超过36V; C．干电池、蓄电池都是提供电压的装置; D．电路两端有电压，电路中一定有电流。
电路是否通畅
巩固练习
例 如图所示，几只水果提供的 电力足以点亮一排规格相同的发 光二极管，水果在这里扮演了 “__电__源___”的角色：它为发光二极 管提供了“___电__压___”，使自由电荷在电路中定向 运动起来。
探究新知
电压 测量工具 数值单位
知识点 2 电压的测量
电压表 符号
+V－
刻度盘
指针 负接线柱
调零螺母 正接线柱
量程为0～3 V
量程为0～15V
探究新知
练习电压表的读值：认识量程和分度值。
点击上方图片，练习电压表的读值
选择“0~3V”的量程时， 则刻度盘上每个大格是 __1__V，分度值是_0_._1__V。 选择“0~15V”的量程时， 则刻度盘上每个大格是 __5___V，分度值是 __0_._5__V。
课堂检测
基础巩固题
2.如图所示，爱动手的小江在烧杯中加入盐水，然后 将连在电压表上的铜片和锌片插入盐水中，制成了一 个盐水电池。观察电压表的接线和指针偏转可知：铜 片是盐水电池的___正___（选填 “正“或“负”）极，盐水电 池的电压为___0_.3___V。
课堂检测
基础巩固题
3. 如图所示，电压表的示数是___4____V。
两端的电压，并在电压
电压表测L1两端的电压
表两端标出它的“+”、
V2

人教版九级物理全册161电压课件共33张PPT[可修改版ppt]

人教版九级物理全册161电压课件共33张PPT[可修改版ppt]
电源的作用就是给用电器两端提供电压。
用水压类比电压
一、电压 （U）
2．电压的单位：
国际单位：伏特（volt） ，简称伏（ V ）。
常用单位：千伏（kV）；毫伏（mV）。
换算：
103
103
Hale Waihona Puke kVVmV电源之父：伏特
伏特是意大利物理学家。善于 思考、喜欢探求、勇于实践的他 在青少年时期就开始了电学实验，他读了很多电学的 书，他的实验超出了当时已知的一切电学知识。1800 年3月20日他宣布发明了伏打电堆，这一神奇发明， 对电学的研究具有划时代的意义.伏特被称为“电源 之父”。后人为纪念这位著名的物理学家，把电压的 单位规定为伏特。
V
开关闭合时：
小灯泡不发光 电压表有示数,示数约为电源电压
电流表无示数
V A
如图，小琦用电压表测量灯泡L1两端的电 压，为了继续测量灯泡L2两端的电压，她把电 压表左侧接线柱拆开，改接到了C点处，这种 做法正确吗？为什么？
＋－
在下图所示的两个电路中，电压表所测 的各是哪只灯泡的电压？
练一练
（3）动手测量用电器两端的电压和电源两端 的电压。
实验结果
将电压表接在小灯泡两 端，接通电路，读取的数据 是 ＿＿＿＿ V ；
将电压表接在电源两端，接通电路，读取的 数据是 ＿＿＿＿ V。
实验结果表明，电压表两次的示数是相等 的，即在只有一个用电器的电路中，用电器两 端的电压与电源电压相等。
如图所示为用电压表测量灯泡两端电压的电路图，其
特殊电压值： 一节干电池的电压是1.5V 一块铅蓄电池的电压是2V 家庭电路的电压是220V 人体的安全电压是不高于36V
二、电压的测量
1．电压表

人教版九年级物理 16.1《电压》PPT课件

人教版九年级物理 16.1《电压》PPT课件

电压不会超出15 V，可以先用最大测量值为15 V的
量程。如果测得的电压不超过3 V，为提高读数的准
确性，可以改用最大测量值为3 V的量程。
新知探究
二、电压的测量
实验结果 将电压表接在小灯泡两
端，接通电路，读取的数据 是 ＿＿＿＿ V ；
将电压表接在电 源两端，接通电路，读取 的数据是 ＿＿＿＿ V。
电源之父：伏特
弘道弘毅 为人为学
伏特是意大利物理学家。 善于思考、喜欢探求、勇于 实践的他在青少年时期就开 始了电学实验并读了很多关 于电学的书。1800年3月20 日他宣布发明了伏打电堆， 这一神奇发明，对电学的研 究具有划时代的意义。伏特 被称为“电源之父”。后人 为纪念这位著名的物理学家， 把电压的单位规定为伏特。
第十六章 电压 电阻
第一节 电压
课前导入
问题与思考 我们知道导体中存在着可以自由移动的 电荷，自由电荷的定向移动形成电流，那么 是什么原因使电荷定向移动的呢?
学习目标
（1）初步认识电压，知道电压的作用。 （2）知道电压的单位及单位之间的变换。 （3）知道电压表的用途和符号。 （4）理解电压表的使用规则及读数。
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
演讲人：XXXXXX 时 间：XX年XX月XX日
新知探究
二、电压的测量
使用
用直流电压表测量某元件两端的电压时，应与 这个元件并联。应该使标有“ —”号的接线柱靠近 电源的负极，另一个接线柱靠近电源的正极。所用 量程的最大测量值必须大于被测电路两端的电压。
在预先不知道被测电压大约值的情况下， 如果 判定被测电压不会超出15 V，可以先用最大测量值 为15 V的量程，如果测得的电压不超过3 V，为提 高读数的准确性，可以改用最大测量值为3 V的量程 进行测量。

人教版九级全册第十六章第1节电压共33张PPT[可修改版ppt]

人教版九级全册第十六章第1节电压共33张PPT[可修改版ppt]

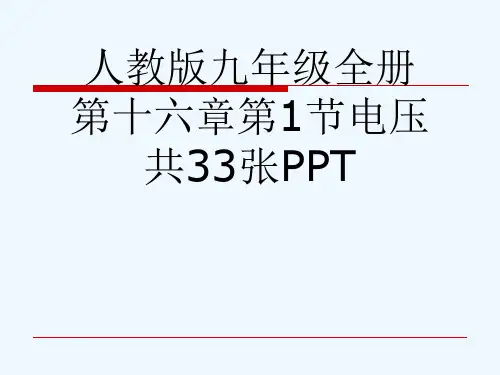

人教版九年级全册 第十六章第1节电压
共33张PPT
一、电压
1、电源提供电压的装置， 电压是形成电流的原因。
2、单位：伏特 简称伏（V）。常用单
位千伏（kV），毫伏（mV）微伏（μV）
3、换算关系：
1kV=103V ;1V=103mV ;1mV=103μV
比一比,赛一赛
1、256kV= 2.56×105 V 2、220mV= 0.22 V 3、2.8×104μV= 28 mV
身边的电压值
电子手表用氧化银 电池的电压是1.5V
MP3 电 池 电压约为3V
身边的电压值
数码相机电池的 对人体的安全电压 电压约为4.8V~9V 一般不高于36V
身边的电压值
我国家庭用电器正 常工作的电压一般 是220V
蓄电池组串联：6V
身边的电压值 照明电路：220V
干电池：1.5V
身边的电压值
一 不：不能超过电压表的量程； 二 要：电压表要并联在被测电路两端；
电流要从“+”接线柱流入,从 “-”
接线柱流出； 三看清：看清所用的量程；
看清分度值； 看清指针所指的位置。
1 、下列说法中正确是（C ）
A.电路两端有电压，电路中就一定有持续的电 流
B.导体中有大量的自由电荷，只要构成通路， 导体中就会有电流
两个正接线柱
6、下图是用电压表测灯泡两端电压的电
路，其中电压表使用正确是（ A ）
7、下列各图中电压表分别 测量的是哪两端电压？
L1 两端 电压
S
L2
L1
V +-
U1
甲
L2两端 电压
S
L2
L1
V +-
U2
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

同 2、不可接在电源两极上 2、可接在电源两
点
这节课你有哪些收获？
当堂练习
1．如图所示，测苹果电池两端的电压，发现电压表的
转，则___B___金属棒是电池的正极。
2、如图所示，两只电压表所用的量程不明，但已知电压表
表V2的示数要小一些，则V1所用的量程是 0~3 V，其示 V2所用的量程是 0~15 V，其示数为 2.5 V .
电压表可直接接到电源两极上
电压表和电流表有很多相似的地 方，我准备用一个表格来比较它 们的异同。
信息快递
表格是一种重 归纳方法，可 过这种方法把 网络化，容易
电流表与电压表使用注意点的比较
电流表
电压表
相 1、使用前都要校零
同 2、电流“+”进，“-”出
点 3、试触后选择适当的量程
不 1、串联
1、并联
电警棍的电压也能达到几万
闪电的电压更高
会放电的鱼
电鳐的模样 平身子,头和 一起，浑身光 电鳐凭着自己 武器”，能随 在海洋里几乎 的,能产生20 的电压。 人
小心踩着海底 时，它放出的 将一个成年人
电鳗是鱼类中放 最强的淡水鱼类 出的电压有300V 至可达800V，足 人致命。在水中
范围内，常有人 鳗放出的电而被 甚至因此跌入水 淹死。因此有水 “高压线”之称
二、电压表
电压有高有低，那么我们有什么办法知道电压的具体
数值单位
刻度盘
指针 负接线柱
调零螺母
正接线柱 量程为0～15 V 量程为0～3 V
电压表的读数：
1.5V
12.5V
读数的方法：（1）看清量程（2）认清分度 （3）数清指针偏转的格数
三、电压的测量
如何连接、使用电压表？
同学们阅读电压表的说明书，然后讨论回答下面的问
①电压表应该与被测用电器怎样连接？ ②电压表“-”接线柱应该接在什么位置？另一个 ③什么情况下使用“3”接线柱？什么情况下使用
使用电压表应注意：
①电压表应与被测用电器并联 ②电流应让电流从“+”接线柱流进，从“-” ③须正确选择电压表的量程
测量小灯泡的电压
电电 池池
V
实验完成，分析数据，你有什么新的发现吗?
1
2
1
2
图6-7
3．如图所示的各电路图中，电流表和电压表的使用均正确
4、如图，有两个灯泡L1、L2，还有电池、开关和电压表。 现要求将L1和L2串联，并用电压表测量L1两端的电压。请将 材按要求连接起来，并画出相应的电路图。
（1）如果连接后电压表指针偏转幅度较小，可能的原因是电 （2）如果连接后电压表指针向左偏转，可能的原因是 电压
人教版物理九年级161《电压》课件5(共29张PPT)
课本P37
16.1电压

一、电压
电源是提供电压的装置
电路两端有电压，才会有电流——电压是形成电流
即：电源
提供 电压 迫使自由电子发生定向移
电压是学习电学非常基础也是非常重要的物理量，现在 P56页的有关内容，了解电压的有关知识。
符号： U
单位： kV、V（国际单位）、mV、等。
其换算关 系为：
1kV＝ 1000 V
1V＝ 1000 mV
例：
U=220V＝ 0.22
kV= 2.2×105
常见的几组电压值
一节干电池的电压 一般为1.5V
常见的几组电压值
蓄电池每个2V
常见的几组电压值
对人体的安全电 不高于36V
常见的几组电压值 我国家庭电路电压是220V
高压电线的电压可以达到几万
