plc喷泉的模拟控制

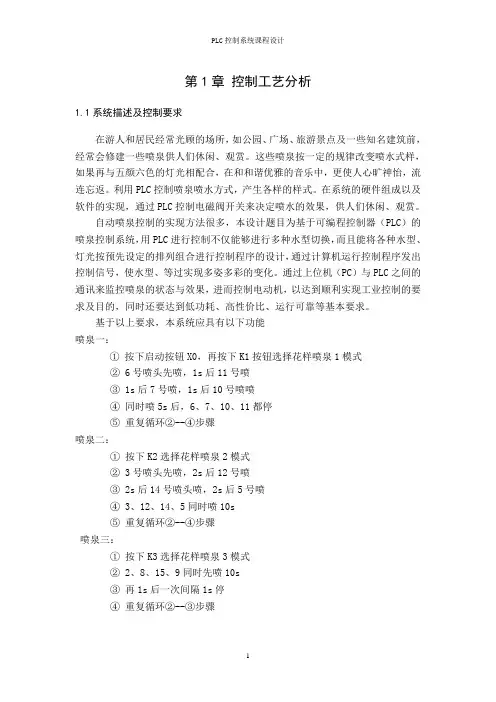

第1章控制工艺分析1.1系统描述及控制要求在游人和居民经常光顾的场所，如公园、广场、旅游景点及一些知名建筑前，经常会修建一些喷泉供人们休闲、观赏。

这些喷泉按一定的规律改变喷水式样，如果再与五颜六色的灯光相配合，在和和谐优雅的音乐中，更使人心旷神怡，流连忘返。

利用PLC控制喷泉喷水方式，产生各样的样式。

在系统的硬件组成以及软件的实现，通过PLC控制电磁阀开关来决定喷水的效果，供人们休闲、观赏。

自动喷泉控制的实现方法很多，本设计题目为基于可编程控制器（PLC）的喷泉控制系统，用PLC进行控制不仅能够进行多种水型切换，而且能将各种水型、灯光按预先设定的排列组合进行控制程序的设计，通过计算机运行控制程序发出控制信号，使水型、等过实现多姿多彩的变化。

通过上位机（PC）与PLC之间的通讯来监控喷泉的状态与效果，进而控制电动机，以达到顺利实现工业控制的要求及目的，同时还要达到低功耗、高性价比、运行可靠等基本要求。

基于以上要求，本系统应具有以下功能喷泉一：①按下启动按钮X0，再按下K1按钮选择花样喷泉1模式② 6号喷头先喷，1s后11号喷③ 1s后7号喷，1s后10号喷喷④同时喷5s后，6、7、10、11都停⑤重复循环②--④步骤喷泉二：①按下K2选择花样喷泉2模式② 3号喷头先喷，2s后12号喷③ 2s后14号喷头喷，2s后5号喷④ 3、12、14、5同时喷10s⑤重复循环②--④步骤喷泉三：①按下K3选择花样喷泉3模式② 2、8、15、9同时先喷10s③再1s后一次间隔1s停④重复循环②--③步骤喷泉四：①按下K4选择花样喷泉4模式② 1、4、16、13同时喷③ 1分钟后同时停④重复循环②--③步骤1.2 喷泉示意图图1-1 喷泉示意图1.3 喷泉控制的方案论证喷泉控制系统可以由单片机、工控机和PLC等多种方式实现，通过依次对其进行可行性分析可以确定适用于本系统的最佳方案。

单片机控制系统：是把微型计算机的各部件——中央处理器、存储器、输入输出接口电路、定时器、计数器等制作在一块集成电路芯片上，构成一个完整的微型计算机。

PLC花样喷泉控制系统设计引言：花样喷泉是一种由水泵通过喷嘴将水喷射到空中形成不同形状、节奏和高度的艺术喷泉。

为了实现这种效果，需要一个可靠的控制系统来控制喷嘴的开关、喷水高度和喷水节奏。

PLC被广泛应用于自动化控制系统中，具有可编程性和可靠性，并且易于维护和调试。

本文将介绍如何使用PLC来设计花样喷泉控制系统。

设计概述：花样喷泉控制系统的设计包括硬件设计和软件设计两个部分。

硬件设计主要涉及PLC的选择、传感器的选择和电气元件的选配。

软件设计主要包括PLC程序的编写和参数的设置。

硬件设计：1.PLC选择：在选择PLC时，应考虑系统的复杂性和可靠性要求。

常见的PLC品牌有西门子、施耐德和欧姆龙等。

根据实际需要选择适合的型号，并保证其具有良好的扩展性和稳定性。

2.传感器选择：花样喷泉控制系统需要使用多种传感器来感知环境和喷泉状态。

常见的传感器有压力传感器、位移传感器和水位传感器等。

根据实际需求选择适当的传感器，并确保其与PLC兼容。

3.电气元件选配：喷泉系统涉及到电机、电磁阀和继电器等电气元件的选择。

根据系统的负载要求和电源条件选择合适的电气元件，并确保其能够稳定运行。

软件设计：1.PLC程序编写：PLC程序编写是花样喷泉控制系统设计的核心部分。

程序需包括如下功能：a.喷嘴控制：根据设定的节奏和时间来控制喷嘴的开关，实现水的喷射。

b.高度调节：根据设定的水位信号和压力信号来调节喷水的高度。

c.故障保护：监测传感器和电气元件的状态，及时发现故障并采取相应措施。

d.用户界面：提供一个直观、简洁的用户界面，方便用户对喷泉效果进行设置和调整。

2.参数设置：在软件设计中，还需设置一些相关参数，如喷嘴的个数、喷水的高度范围和节奏范围等。

根据实际需求设置这些参数，并确保系统能够满足各种要求。

系统测试与调试：在完成硬件和软件设计后，需要对系统进行测试和调试，以确保其正常工作。

测试过程包括以下几个方面：1.硬件测试：检查传感器和电气元件的连接是否正确，确保它们能够正确地与PLC通信。

plc喷泉的模拟控制课程设计一、课程目标知识目标：1. 学生能理解PLC（可编程逻辑控制器）的基本原理和功能，掌握其应用于喷泉模拟控制的方法。

2. 学生能掌握PLC编程软件的使用，学习编写简单的控制程序，实现喷泉不同模式的切换。

3. 学生了解喷泉模拟控制中所涉及的传感器、执行器等硬件设备的工作原理和接口技术。

技能目标：1. 学生具备运用PLC进行喷泉模拟控制的设计与实施能力，能独立完成程序编写、硬件连接和调试。

2. 学生能够运用已学知识，解决喷泉控制过程中出现的简单故障。

3. 学生掌握团队协作和沟通技巧，能够在项目实施过程中有效分工与合作。

情感态度价值观目标：1. 培养学生对自动化控制技术的兴趣，激发创新精神和实践能力。

2. 培养学生严谨的科学态度和良好的工程意识，提高分析问题和解决问题的能力。

3. 增强学生的环保意识，使其认识到自动化技术在节能减排和可持续发展中的重要作用。

本课程旨在结合PLC技术，以喷泉模拟控制为载体，提高学生的理论知识水平和实践操作能力。

针对学生的年级特点，课程设计注重知识性与趣味性相结合，培养学生的动手能力和团队协作精神。

通过本课程的学习，使学生能够将所学知识应用于实际工程案例，提高解决实际问题的能力。

二、教学内容本课程教学内容主要包括以下三个方面：1. PLC基础知识：- PLC的原理与结构：使学生了解PLC的工作原理、硬件组成和功能特点。

- PLC编程语言：讲解PLC的梯形图、指令表等编程语言，为学生编写喷泉控制程序奠定基础。

2. 喷泉模拟控制相关技术：- 传感器与执行器：介绍喷泉控制中常用的传感器（如液位传感器、流量传感器等）和执行器（如电磁阀、水泵等）。

- 控制系统设计：分析喷泉模拟控制系统的设计方法，包括控制系统硬件连接和软件编程。

3. 实践操作与项目实施：- PLC编程软件应用：指导学生使用PLC编程软件进行程序编写、调试和下载。

- 喷泉控制项目实施：分组进行喷泉控制项目实践，培养学生实际操作能力和团队协作能力。

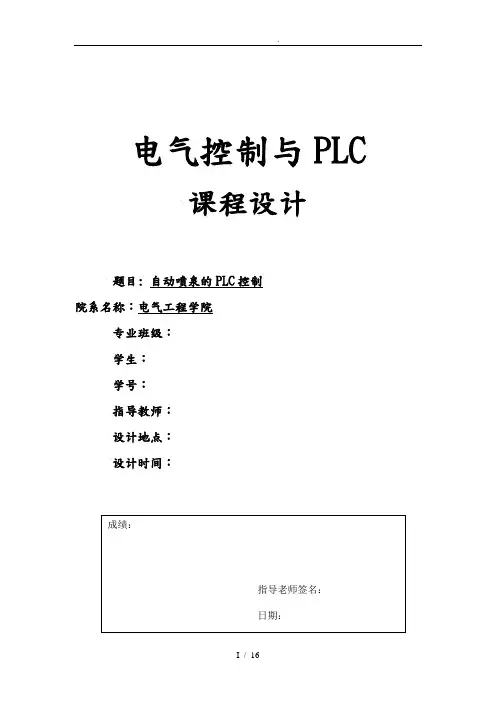

电气控制与PLC课程设计题目: 自动喷泉的PLC控制院系名称：电气工程学院专业班级：学生：学号：指导教师：设计地点：设计时间：摘要在游人和居民经常光顾的地方，如公园、广场、旅游景点和一些知名建筑前，经常会修建一些喷泉供人们休闲，观赏，这些喷泉按一定的规律改变喷水式样。

本设计以三菱FX2N系列的PLC为控制器，设计了一个能变换四种式样的喷泉，详细介绍了系统的硬件配置、设计方案、软件流程图、梯形图和。

当控制要求发生变化时，只需对程序做改动就行了，不必该变硬件接线图或只需微小改动即可，方便简单。

关键词：喷泉 PLC目录1系统描述与控制要求12设计方案22.1单片机喷泉控制系统22.2工控机喷泉控制系统32.3 PLC喷泉控制系统32.4总体实现方案43 I/O分配表54外部接线图65梯形图76系统调试9设计心得10参考文献101系统描述与控制要求随着人民生活水平的提高，城市环境建设日益为人们所重视。

喷泉作为一种观赏性较高的艺术水景，不断出现在城市广场、居民小区、公园等场所。

它不仅可以增加空气湿度，减少空气中的尘埃，降低空气温度，更为人们生活增添了不少情趣。

自动控制喷泉能自动且连续的改变其形态，呈现丰富多彩的花样变化，从而给人以美好的视觉感受。

由单片机或可编程控制器PLC组成的小型喷泉系统在软件与硬件上均可较好地满足控制喷泉花样变化的要求。

由计算机作为上位机，PLC或单片机作为下位机的自动喷泉系统在功能上大大超越了传统的喷泉系统，PLC完成对喷泉现场的造型或灯光的控制。

并向计算机发送实时控制数据。

上位计算机实现喷泉花样监控等功能。

自动喷泉控制的实现方法很多，本设计题目为基于可编程逻辑控制器（PLC）的喷泉控制系统，用PLC，不仅能够进行多种水型切换，而且能将各种水型，按照预先设定的排列组合进行控制程序的设计，通过计算机运行控制程序发出控制信号。

通过上位机（PC）与PLC之间的通讯来监控喷泉的状态与效果，进而控制电动机，以达到顺利实现工业控制的要求与目的，同时还要达到低功耗、高性价比、运行安全可靠等基本要求。

PLC控制下的音乐喷泉系统设计音乐喷泉系统是一种通过控制水流和音乐的组合，以创造令人惊叹的视觉效果的艺术装置。

在PLC（可编程逻辑控制器）的控制下，音乐喷泉系统的设计需要考虑到水流、音乐和灯光的协调。

首先，在设计音乐喷泉系统时，需要考虑到水泵、喷头和水池的布局。

水泵负责通过管道将水从水池抽出，并提供足够的压力使水能够通过喷头喷射出来。

喷头的设计需要考虑到不同的喷射效果，如水柱、水雾和雾幕等。

此外，还需要考虑喷头的数量和布局，以获得各种独特的水流形状。

水池的设计需要适应喷头和水泵的操作，并提供充足的空间以容纳喷射出的水。

其次，音乐是音乐喷泉系统的关键元素之一。

在PLC的控制下，可以根据音乐的节奏和节拍来调整喷泉的水流和高度。

这需要在喷头和水泵之间安装电子阀门，并通过PLC控制电子阀门的开启和关闭，以控制水流量。

根据音乐的音调和速度变化，还可以调整每个喷头的水流形状和方向，以创造出独特的视觉效果。

除了水流，还可以通过PLC控制灯光的颜色和变化，以进一步增强音乐喷泉的效果。

第三，PLC的程序设计是音乐喷泉系统设计中不可或缺的一步。

PLC可以根据预设的程序来控制水泵、喷头和灯光的操作。

程序设计需要考虑到音乐的节奏和节拍，根据不同的音调和速度变化来调整喷泉的水流和灯光。

在设计程序时，还需要考虑到安全性和稳定性，以确保音乐喷泉系统的正常运行和使用。

这包括故障检测和报警功能，并根据需要进行相应的自动切换和修复。

最后，在音乐喷泉系统设计中，还需要考虑到维护和保养的问题。

定期维护和检查是确保音乐喷泉系统长时间稳定运行的关键。

维护人员应定期检查水泵、喷头和灯光的工作状态，及时更换损坏的部件，并清洁管道和过滤器，以保持水的清洁。

此外，还需定期检查PLC的控制系统，确保其正常运行，并进行必要的更新和升级。

综上所述，PLC控制下的音乐喷泉系统设计是一个综合考虑水流、音乐和灯光的复杂过程。

合理布局水泵、喷头和水池，通过PLC程序设计实现音乐与水流、灯光的协调是设计的关键。

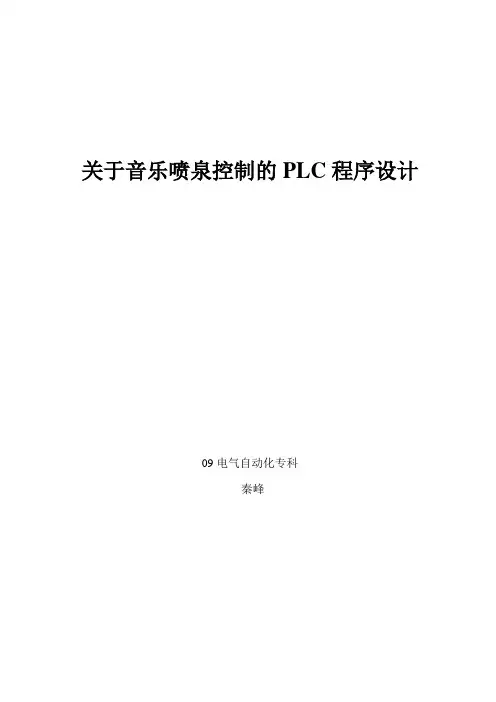

关于音乐喷泉控制的PLC程序设计
09电气自动化专科
秦峰
一、设计目的
掌握位右移指令的使用及变成方法。

二、设计设备
三、面板图
四、控制要求
1、置位开关SD为ON时，LED指示灯依次循环显示1→2→3…→8→1、2→3、4→5、6→7、8→1、
2、3→4、5、6→7、8→1→2…，模拟当前喷泉“水流”状态。

2置位启动开关SD为OFF时，LED指示灯停止显示，系统停止工作。

五、功能指令使用及程序流程图
1、位右移指令使用
X000 [S] [D] [n1] [n2]
[SFTR X000 M0 K16 K1] 指令解读：对于n1（移位寄存器的长度）的位元件进行n2的右移动指令；当采用脉冲执行型指令时，驱动输入每一次由OFF→ON变化时，执行n2位移位。

2、程序流程图
六、端口分配及接线图
1、I/O端口分配功能表
2、控制接线图
七、操作步骤
1、按控制接线图连接控制回路；
2、将编译无误的控制程序下载至PLC中，并将模式选择开关拨至RUN 状态；
3、拨动启动开关SD为ON状态,观察并记录喷泉“水流”状态；
4、尝试编译新的控制程序，实现不同于示例程序的控制效果。

八、设计总结
尝试分析整套系统的工作过程；
尝试用其他不同于示例程序所用令编译新程序，实现新的控制过程。
