ZJ30/1700L型钻机使用说明书

目 录

第一章 概 述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3

一、 基本参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． 5

二、 总体布置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5

三、 钻机传动．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． 5

四、 钻机基础与安装准备．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． 5

五、 钻机安装．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5

六、 钻机试运转．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7

七、 钻机调整 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8

八、 钻机操作与使用．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8

九、 钻机维护与保养．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．9

十、 设备运输与储存．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．10

第二章 井 架．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11

一、技术参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11

二、结构特点．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11

三、井架安装．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12

四、安全注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．13

五、井架维护保养．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．13

第三章 绞车．．．．...．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． 14

一、技术参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．14

二、结构特点．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．14

三、结构组成与传动．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．14

四、绞车安装与固定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．15

五、绞车使用与维护保养．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．15

第四章 控制系统．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．16

一、概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．16

二、气控系统．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．16

三、液控系统．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．18 ZJ30/1700L型钻机使用说明书

1 四、操纵装置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．20

第五章 液压盘刹简介．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．21

一、液压盘刹技术规范．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．21

二、液压盘刹操作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．23

三、故障检修．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． 20

第六章 链条并车传动装置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．24

一、 技术参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．24

二、 结构及传动简介．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．24

三、 润滑方式 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．24

四、 维护保养．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．25

第七章 转盘角传动箱 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．27

一、 技术参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．27

二、 结构及传动简介．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．27

三、润滑方式．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．27

四、维护保养．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．27

第八章 天车．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．28

一、 技术参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．28

二、 结构说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．28

三、 安装要求 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．28

四、 使用、维护与保养．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．28

五、 运输与储存．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．28

第九章 SL3NB-1300泥浆泵．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． 29

一、概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． 29

二、技术参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．29

三、结构说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．29

第十章 高压管汇．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． 30

一、概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． 30

二、技术参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．30 ZJ30/1700L型钻机使用说明书

2 三、结构说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．30

第十一章 其它．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． 31

一、绞车易损件清单．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．31

二、并车箱易损件清单．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．32

三、钻机随机图样清单．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．34

四、钻机随机工具清单．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．35

ZJ30/1700L型钻机使用说明书

3 第一章 概 述

ZJ30/1700L石油钻机是一种新型浅井机械钻机，钻机型式和基本参数符合SY/T5609-1999《石油钻机型式与基本参数》标准。该钻机是在广泛吸收、借鉴国内石油钻机成熟技术和发展趋势的基础上，结合国内实际而研制的新型链条并车钻机。该钻机适用于最大钩载不超过1700kN的井况，适用于φ114mm钻杆钻深1600～3000米，φ127mm钻杆钻深1500～2500米的石油、天然气勘探开发井。

本钻机具有下列特点：

1. 动力机组为柴油机液力偶合器正车机组，传动柔和，效率高，能耗低，省油。

2. 底座箱式结构，高度模块化，稳定性好，拆装方便。

3. K型井架，低位安装，整体起放，稳定性好，安全性高。

4. 绞车低位安装，钻台宽敞平坦无障碍，安全可靠，便于操作。

5. 盘式刹车，可以远距离操作，大大改善了司钻的工作条件。

6. 开槽滚筒，改善缠绳性能，延长钢丝绳使用寿命。

7. 自动压风机在整体链条并车传动装置上，无翻转箱，拆装调试方便，运移性好，安全性高。

8. 运动部件间大量使用万向轴连接，固定部件间大量使用定位块，大大简化了安装、调试工作。

9. 大量采用气胎离合器换档，可以远距离操作，不停车换档，方便快捷。

一、 基本参数

1.名义钻深范围 φ114mm钻杆 1600～3000m

合集下载

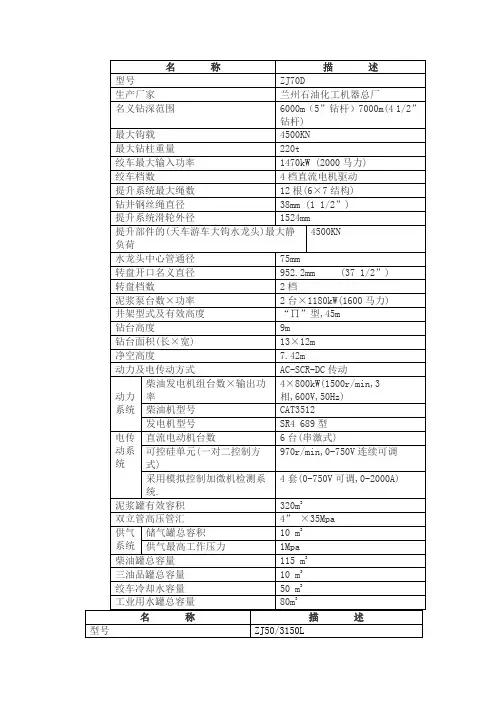

钻机参数
