3200钻机说明书

ZDY3200S型煤矿用全液压坑道钻机

使 用 说 明 书

(安装、使用本产品时请详细阅读本说明书)

煤炭科学研究总院西安分院

二00五年三月 产品执行标准：MT/T 790《煤矿坑道勘探用钻机》

Q/MKYX 16213—2005《煤矿用全液压坑道钻机技术条件》

前 言

ZDY3200S(MKD-5S)型钻机是一种低转速、大扭矩、能够钻进大口径孔的全液压坑道钻机。该钻机为煤矿井下钻进大口径瓦斯抽放孔及其它工程孔提供了必要的钻探设备。

该机具有结构合理，技术性能先进、工艺适应性强、操作省力、安全可靠、解体性好、搬迁方便等优点。

采用全液压传动，对于使用和维修提出了更高的要求，为了使机器的优点得到充分发挥，本说明书对钻机的结构，传动原理、使用与维修方法均作了较详细的介绍。

希望用户在使用钻机以前认真阅读并严格按有关规定执行。并对使用过程中出现的问题及建议及时反馈给我们，以便改进我们的工作，更好的为用户服务。

本产品执行Q/MKYX 16213—2005标准。

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

安全警示说明:

煤矿井下使用时，必须选用YBK2-225S-4矿用隔爆型三相异步电动机；隔爆型三相异步电机；隔爆型三相异步电动机、液压支架胶管总成应有安全标志。

钻机出厂之前，系统工作压力已调定。用户在使用过程中，系统压力不得超调。否则，出现任何责任

目 录

1. 适用范围 ................................. 错误!未定义书签。

2. 型号含义 ................................. 错误!未定义书签。

3. 主要技术参数 ............................. 错误!未定义书签。

4. 钻机结构简介 ............................. 错误!未定义书签。

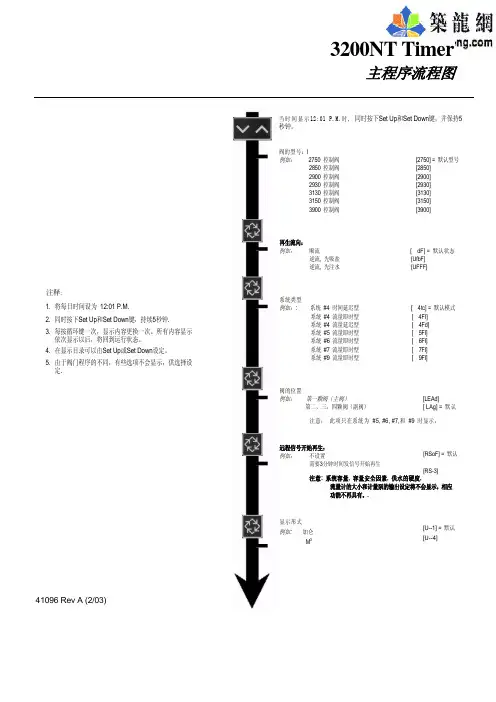

3200NT Timer

主程序流程图

注释: 1. 将每日时间设为 12:01 P.M.

2. 同时按下Set Up和Set Down键，持续5秒钟.

3. 每按循环键一次，显示内容更换一次。所有内容显示

依次显示以后，将回到运行状态。

4. 在显示目录可以由Set Up或Set Down设定。

5. 由于阀门程序的不同，有些选项不会显示，供选择设

定. 当时间显示12:01 P.M.时, 同时按下Set Up和Set Down键，并保持5

秒钟。

阀的型号：l

例如： 2750 控制阀 [2750] = 默认型号

2850 控制阀 [2850]

2900 控制阀 [2900]

2930 控制阀 [2930] 3130 控制阀 [3130]

3150 控制阀 [3150]

3900 控制阀 [3900]

再生流向：

例如： 顺流 [ dF] = 默认状态

逆流, 先吸盐 [UfbF]

逆流, 先注水 [UFFF]

系统类型

例如：: 系统 #4 时间延迟型 [ 4tc] = 默认模式

系统 #4 流量即时型 [ 4FI]

系统 #4 流量延迟型 [ 4Fd]

系统 #5 流量即时型 [ 5FI]

系统 #6 流量即时型 [ 6FI]

系统 #7 流量即时型 [ 7FI]

系统 #9 流量即时型 [ 9FI]

阀的位置

例如： 第一颗阀（主阀） [LEAd]

第二，三，四颗阀（副阀） [ LAg] = 默认

注意： 此项只在系统为 #5, #6, #7,和 #9 时显示。

远程信号开始再生：

例如： 不设置

需要3分钟时间发信号开始再生

注意: 系统容量, 容量安全因素, 供水的硬度,

流量计的大小和计量泵的输出设定将不会显示，相应

功能不再具有。.

显示形式

例如: 加仑

M3[RSoF] = 默认

[RS-3]

[U--1] = 默认

[U--4]

41096 Rev A (2/03)

3200NT Timer

第３０卷第２２期　

Ｖｏ１．３Ｏ　Ｎｏ．２２　企业技术开发　ＴＥＣＨＮ０Ｌ０ＧＩＣＡＬ　ＤＥＶＥＬＯＰＭＥＮＴ　０Ｆ　ＥＮＴＥＲＰＲＩＳＥ　２０１１年１１月　ＮＯＶ．２０ｌ１　

ＺＤＹ３２００Ｓ全液压钻机液压系统设计　

林小亮　

（安徽淮北矿业集团勘探工程公司，安徽淮北２３５０００）　

摘要：文章主要介绍了ＺＤＹ３２００Ｓ钻机液压系统设计计算、工况分析、主要参数、液压原理及液压系统图。　

关键词：工况分析；主要参数；结构特点　中图分类号：ＴＨ１３７　文献标识码：Ａ　文章编号：１００６—８９３７（２０１１）２２～０１７８—０３　

１　ＺＤＹ３２００Ｓ全液压钻机的主要参数　

根据市场调研，用户需求ＺＤＹ３２００Ｓ全液压钻机的　

主要技术参数为：　

①回转参数。转速范围：５０～１７５　ｒ／ｍｉｎ；扭矩范围：　２３００～８５０　Ｎ・ｍ；主轴内径：７５　ｍｍ。　②进给参数。给进行程：６００　ｍｍ；给进力：１０２　ｋＮ；给　

进速度：０～０．２２ｍ／ｓ；起拔力：７０　ｋＮ；起拔速度：０—０．３２　

ｍ／ｓｏ　③使用范围。钻孔深度：３５０／１００　ｍ；终孔直径：　

１５０／２００　ｍｍ；钻杆直径：６３．５／７３　ｍｍ。　

２液压系统的工况分析（负载与运动）　

ＺＤＹ３２００Ｓ钻机的液压系统需执行三个功能回转、给　

进、夹持，三个功能分别由三个执行元件。一个执行元件　是液压马达，为钻机提供回转部分的转速和转矩；一个执　

行元件是液压油缸，为钻机提供给进部分的给进力和起　拔钻具的起拔力；另一个执行元件也是液压油缸，是夹持　

器、卡盘部分，提供夹持钻杆的夹紧力。　

①钻机的回转部分。ＺＤＹ３２００Ｓ钻机的回转为一档无　级变速５０～１７５　ｒ／ｍｉｎ，最大扭矩为３２００　Ｎ・ｎｌ。在变量　

泵一定量马达的回路中液压马达的输出转矩为：　

１　１＝Ｖ。ＴＩ△ｐ　ⅡⅡｌ＝Ｋｄ△ｐ盯ＦＴ　（１）　式中：Ｔｍ为液压马达输出转矩；　一为液压马达机械　

效率；Ｖ　为液压马达排量；△ｐｍ为液压马达进、出口压力　

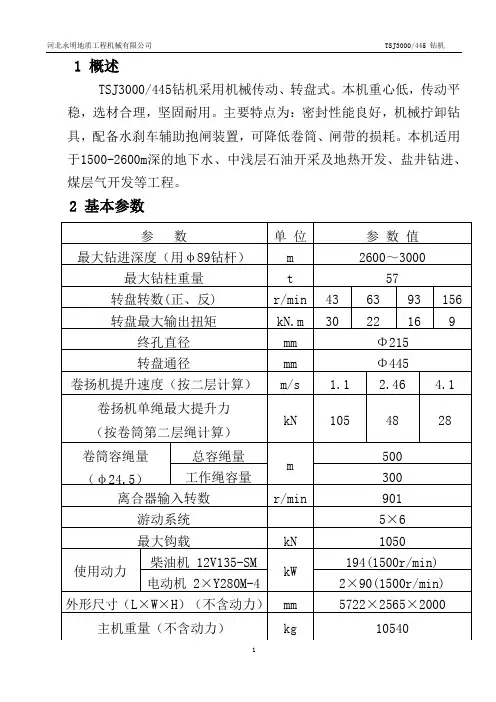

河北永明地质工程机械有限公司 TSJ3000/445 钻机

1 1 概述

TSJ3000/445钻机采用机械传动、转盘式。本机重心低，传动平稳，选材合理，坚固耐用。主要特点为：密封性能良好，机械拧卸钻具，配备水刹车辅助抱闸装置，可降低卷筒、闸带的损耗。本机适用于1500-2600m深的地下水、中浅层石油开采及地热开发、盐井钻进、煤层气开发等工程。

2 基本参数

参 数 单 位 参 数 值

最大钻进深度（用φ89钻杆） m 2600～3000

最大钻柱重量 t 57

转盘转数(正、反) r/min 43 63 93 156

转盘最大输出扭矩 kN.m 30 22 16 9

终孔直径 mm Φ215

转盘通径 mm Φ445

卷扬机提升速度（按二层计算） m/s 1.1 2.46 4.1

卷扬机单绳最大提升力

（按卷筒第二层绳计算） kN 105 48 28

卷筒容绳量

（φ24.5） 总容绳量 m 500

工作绳容量 300

离合器输入转数 r/min 901

游动系统 5×6

最大钩载 kN 1050

使用动力 柴油机 12V135-SM kW 194(1500r/min)

电动机 2×Y280M-4 2×90(1500r/min)

外形尺寸（L×W×H）（不含动力） mm 5722×2565×2000

主机重量（不含动力） kg 10540 河北永明地质工程机械有限公司 TSJ3000/445 钻机

2 3 传动系统（附图一）：

钻机升降机和转盘的动力为两台Y280M-4电动机或一12V135-SM型柴油机。通过磨擦离合器，将动力传入变速箱后，经齿式联轴节传入转盘，经对键轴传入升降机。采用摩擦离合器可使钻机平稳的启动、钻进和停止，并能防止钻机过载，这对变速箱的变速及分动都是很必要的。变速箱除变速外，兼起分动箱的作用。变速箱中正、反两个伞齿轮分别与被动伞齿轮啮合，经输出轴传至转盘大齿轮，可使转盘分别得到正、反四个转速（r/min）：
