风门绞车产品使用说明书

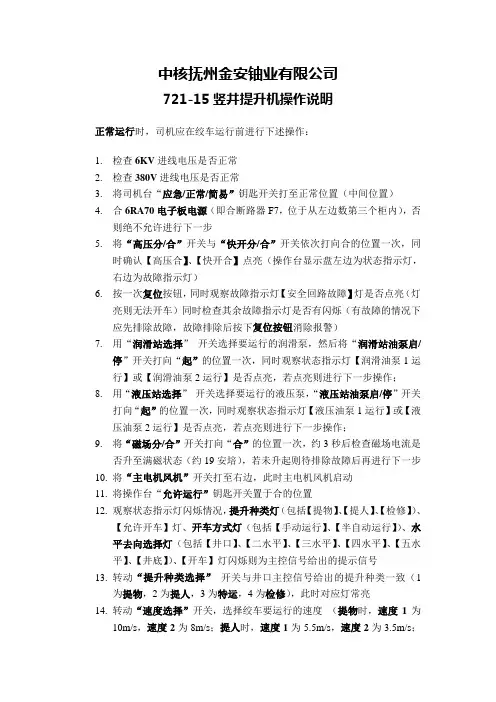

中核抚州金安铀业有限公司

721-15竖井提升机操作说明

正常运行时，司机应在绞车运行前进行下述操作：

1. 检查6KV进线电压是否正常

2. 检查380V进线电压是否正常

3. 将司机台“应急/正常/简易”钥匙开关打至正常位置（中间位置）

4. 合6RA70电子板电源（即合断路器F7，位于从左边数第三个柜内），否则绝不允许进行下一步

5. 将“高压分/合”开关与“快开分/合”开关依次打向合的位置一次，同时确认【高压合】、【快开合】点亮（操作台显示盘左边为状态指示灯，右边为故障指示灯）

6. 按一次复位按钮，同时观察故障指示灯【安全回路故障】灯是否点亮（灯亮则无法开车）同时检查其余故障指示灯是否有闪烁（有故障的情况下应先排除故障，故障排除后按下复位按钮消除报警）

7. 用“润滑站选择” 开关选择要运行的润滑泵，然后将“润滑站油泵启/停”开关打向“起”的位置一次，同时观察状态指示灯【润滑油泵1运行】或【润滑油泵2运行】是否点亮，若点亮则进行下一步操作；

8. 用“液压站选择” 开关选择要运行的液压泵，“液压站油泵启/停”开关打向“起”的位置一次，同时观察状态指示灯【液压油泵1运行】或【液压油泵2运行】是否点亮，若点亮则进行下一步操作；

9. 将“磁场分/合”开关打向“合”的位置一次，约3秒后检查磁场电流是否升至满磁状态（约19安培），若未升起则待排除故障后再进行下一步

10. 将“主电机风机”开关打至右边，此时主电机风机启动

11. 将操作台“允许运行”钥匙开关置于合的位置

12. 观察状态指示灯闪烁情况，提升种类灯（包括【提物】、【提人】、【检修】）、【允许开车】灯、开车方式灯（包括【手动运行】、【半自动运行】）、水平去向选择灯（包括【井口】、【二水平】、【三水平】、【四水平】、【五水平】、【井底】）、【开车】灯闪烁则为主控信号给出的提示信号

13. 转动“提升种类选择” 开关与井口主控信号给出的提升种类一致（1为提物，2为提人，3为特运，4为检修），此时对应灯常亮

气动绞车说明书

一、概述

1.1 任务背景

1.2 任务目的

1.3 任务范围

二、工作原理

2.1 气动绞车结构

2.2 气动绞车工作原理

2.3 气动绞车的优势

三、安全注意事项

3.1 安全操作规程

1. 穿戴个人防护装备，如安全帽、防护眼镜等。

2. 根据使用手册正确操作绞车，并遵守操作规程。

3. 在使用过程中，严禁超负荷使用绞车。

4. 绞车禁止在人员密集区域使用，确保安全距离。

3.2 维护与维修事项

1. 在使用前，确保气动绞车的工作区域无杂物和障碍物，以确保安全操作。 2. 定期检查和清洁绞车的相关部件，并根据维修手册进行维护保养工作。

3. 如发现绞车存在异常操作或故障，应及时停止使用，并联系技术人员进行维修。

4. 禁止自行对绞车进行拆装或修改，以免影响使用安全和维修质量。

四、操作指导

4.1 操作前准备

1. 确保绞车的工作区域通风良好，无易燃、易爆物品。

2. 检查绞车所需气源的压力是否符合要求，以确保绞车正常运行。

3. 绞车操作前，对绞车进行视觉检查，确保各部件完好无损。

4.2 操作步骤

1. 打开气源开关，供气给绞车。

2. 按下绞车控制按钮，控制绞车升降或前进后退。

3. 在操作过程中，注意观察绞车运行情况，如发现异常立即停止操作。

4.3 操作注意事项

1. 操作时避免将手、脚等身体部位靠近绞车工作范围，以避免意外伤害。

2. 在进行高空作业时，应确保使用适当的安全防护措施，防止工作人员意外坠落。

3. 气动绞车使用结束后，应关闭气源开关，保持绞车处于停机状态。

五、故障排除

5.1 故障现象

1. 绞车工作时突然停止。

2. 绞车运行速度变慢或无法正常前进后退。

3. 绞车发出异常声响。

5.2 故障处理方法

1. 检查气源供应是否正常，如气压是否足够。 2. 检查绞车机械部件是否有松动或卡住。

3. 如故障无法解决，请联系技术人员进行维修。

六、配件清单

JSDB-25双速多用绞车

使 用 说 明 书

执行标准： MT/T 952 – 2005

《双速多用绞车》

徐州苏煤矿山设备制造有限公司

2013年08月

目 录

1概述 ………………………………………………………………… 1

2技术特性 ……………………………………………………………… 2

3结构特征与工作原理 ……………………………………………… 3

4 绞车的润滑 ………………………………………………………… 10

5绞车的装配与调试 ………………………………………………… 10

6绞车的试运行 ……………………………………………………… 13

7绞车的固定方法及安装 …………………………………………… 13

8使用与操作方法 …………………………………………………… 15

9绞车的维修与保养 ………………………………………………… 17

10故障分析与排除 ………………………………………………… 17

11电气控制系统 …………………………………………………… 17

12备件与易损件 …………………………………………………… 19

一、概 述

1 主要用途及适用范围

JSDB-25双速多用绞车主要适用于煤矿井下有煤尘或爆炸性气体环境中和其他矿山在倾角小于30°的工作面及巷道回收支柱或调度、牵引重物，同时具有调度绞车、运输绞车及回柱绞车的功能。该绞车具有快速和慢速两档速度，可根据现场的需要变换速度和牵引力进行不同条件下的工作。

2 品种及规格

我公司生产多种规格的双速多用绞车，分别是JSDB-6、JSDB-10、JSDB-12、JSDB-13、JSDB-15、JSDB-16、JSDB-19 、JSDB-25，JSDB-30等。所有规格的结构和工作原理相同。

3 工作条件

环境温度为-10℃～+40℃；

环境相对湿度不超过95%（+25℃），海拔高度不超过1000m的情况下工作；对于海拔高度超过1000m，需要考虑到空气冷却作用和介电强度的下降，选用的电器设备应根据制造厂和用户的协议进行设计或使用；

JSDB系列双速多用绞车

使 用 说 明 书

执行标准： MT/T 952 – 2005 《双速多用绞车》

徐州苏煤矿山设备制造有限公司

地址: 徐州市北三环路雕塑东500米 邮编:221007

目 录

1概述--------------------------------------------------------------------------------------- 2

2技术特性--------------------------------------------------------------------------------- 2

3结构特征与工作原理------------------------------------------------------------------ 3

4 绞车的润滑----------------------------------------------------------------------------- 8

5绞车的装配与调试--------------------------------------------------------------------- 9

6绞车的试运行--------------------------------------------------------------------------- 9

7绞车的固定方法及安装--------------------------------------------------------------- 10

8使用与操作方法------------------------------------------------------------------------ 14

9绞车的维修与保养--------------------------------------------------------------------- 15
