水泵联合试运转报告

奎乌煤矿煤矿主排水泵

联合试运转报告

准格尔旗羊市塔奎乌煤矿生产科

二〇一一年六月八日

奎乌煤矿

主排水泵联合试运转报告

一、试验时间：2011年6月8日9:00-11:00

二、试验单位：奎乌煤矿生产科

三、试运转验地点：中央泵房

四、领导小组：

组 长：李万君

副 组 长：赵国运 王松建 胡茂林

成 员：王松岳 张小宝 弋振乾 段耀峰

冯东阁 梁伟立

五、主排水系统基本情况

1、⑴矿井正常涌水量：5m3/h

⑵最大涌水量：20m3/h

2、水仓容积：

⑴内水仓容积为：568m3 长度：65m 断面：8.75m3

⑵外水仓容积为：227m3 长度：26m 断面：8.75m3

⑶水仓总容量：227+568=795m3

3、电缆：

水泵电缆型号：MY-3*35+1*10

电缆截面为：35mm2 长度：30m 数量：3根

电缆载流量：110A 4、水泵技术特征表：（表一）

5、水管技术特征表：（表二）

6、水泵运行时所测数据表：（表三）

六、能力校验计算

（一）工作泵和备用泵同时运行总排水量计算

1)试验期间主排水泵房排水量：

从试验结束时的水仓水位恢复到开始排水时水仓水位的时间为：

恢复到原来位置所需时间为：10：40-13：38=2：58分钟。

=2.97小时。

2）3台水泵实际联合运转时间为：

9：15′-9：35′=20分钟

（9：40′-9：48′）+（9：58′-10：07′）=17分钟

10：20′-10：35′=15分钟

20+17+15=52分钟=0.87小时

1#水泵经管道流量计测得排水能力为：40m3/h

2#水泵经管道流量计测得排水能力为：38m3/h

3#水泵经管道流量计测得排水能力：36m3/h

1#、2#水泵经管道流量计测得排水能力为：78m3 /h

2#、3#水泵经管道流量计测得排水能力为：74m3 /h

1

水泵联合试运转试验规范

华润天能徐州煤电有限公司

二〇一四年

2 水泵联合试运转技术规范

一、试验规范及技术要求

1、试验目的及要求：

为使矿井安全度汛，提高矿井抗灾能力。根据《煤矿安全规程》第二百八十一条：“水泵、管路、闸阀、排水用的配电设备和输电线路，必须经常检查和维护。在每年雨季以前，必须全面检修一次，并对全部工作水泵和备用水泵进行一次联合排水试验，发现问题，及时处理。水仓、沉淀池和水沟中的淤泥，应及时清理，每年雨季前必须清理一次”的规定。进行水泵联合试运转，确保主排水设备、管路和供电系统均处于完好状态。

2、矿井排水系统基本参数：

1）、涌水量

⑴矿井正常涌水量： m3/h

⑵最大涌水量： m3/h

⑶矿井实际总涌水量： m3/h

2）、电缆：

⑴井筒电源电缆型号：Ⅰ回路：

Ⅱ回路：

电缆载流量： A

⑵水泵电缆型号：

电缆截面为： mm2 长度： m 数量： 根

电缆载流量： A

3）、水泵技术特征：

水泵技术特征表

泵房名称： 年 月 日 3 水泵编号 水泵型号 额定排水量（m3/h） 额定扬程（m） 电机型号/电压（V）/功率（kW） 生产日期 生产厂家

1

2

3

4）、各泵房技术特征：

各泵房技术特征表

项目

泵房 泵房 泵房 泵房 泵房 泵房 泵房

主仓容积

副仓内容

管路长度

（冶金行业）最新崔庙煤矿水泵联合试运转

郑煤集团崔庙煤矿主排水泵

联合试运转报告

崔庙煤矿机电运输科

二〇壹〇年六月八日

崔庙煤矿主排水泵联合试运转报告

壹、试验时间：2010年6月8日9:00-11:00

二、试验单位：郑煤集团崔庙煤矿

三、试运转验地点：中央泵房

四、领导小组：

集团X公司领导：程远强

组长：寇金聚

副组长：李振王少华于三套杨合法

成员：王惠玉田运奇白建生邢越超

唐文明王慧玉李建宗

五、崔庙煤矿主排水系统基本情况

1、⑴矿井正常涌水量：92m3/h

⑵最大涌水量：165m3/h

⑶矿井实际总涌水量：43.6m3/h

2、水仓容积：

⑴东水仓容积为：722.6m3长度：129.5m截面：5.58m

⑵西水仓容积为：167.4m3长度：30m截面：5.58m

⑶水仓总容量：722.6+167.4=890m3

3、电缆：

⑴井筒电源电缆型号：Ⅰ回路：MYJV42-3*95 Ⅱ回路：MYJV42-3*95

电缆载流量：255A

⑵水泵电缆型号：MYJV22-6KV3*50

电缆截面为：50mm2长度：80m数量：3根

电缆载流量：170A

电缆载流量：255A

⑵水泵电缆型号：MYJV22-6KV3*50

电缆截面为：50mm2长度：80m数量：3根

电缆载流量：170A

4、水泵技术特征表：（表壹）

5、水管技术特征表：（表二）

6、水泵运行时所测数据表：（表三）

六、能力校验计算

（壹）工作泵和备用泵同时运行总排水量计算

1)试验期间主排水泵房排水量：

从试验结束时的水仓水位恢复到开始排水时水仓水位的时间为：

恢复到原来位置所需时间为：10：40-13：38=2：58分钟。

=2.97小时。

2）3台水泵实际联合运转时间为：

9：15′-9：35′=20分钟

（9：40′-9：48′）+（9：58′-10：07′）=17分钟

10：20′-10：35′=15分钟

20+17+15=52分钟=0.87小时

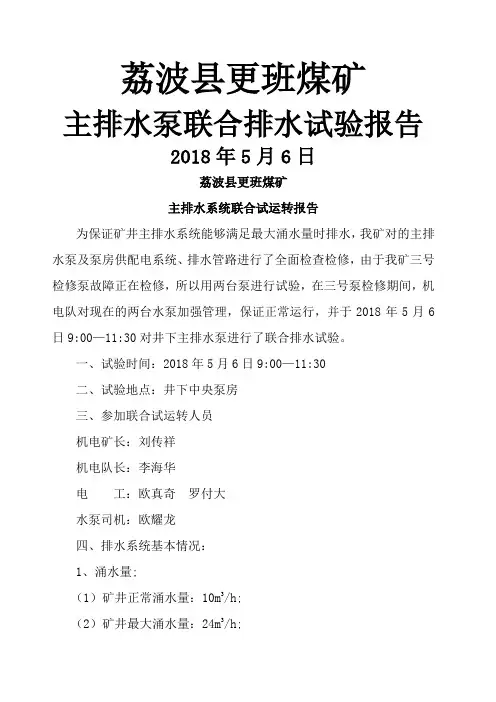

荔波县更班煤矿

主排水泵联合排水试验报告

2018年5月6日

荔波县更班煤矿

主排水系统联合试运转报告

为保证矿井主排水系统能够满足最大涌水量时排水，我矿对的主排水泵及泵房供配电系统、排水管路进行了全面检查检修，由于我矿三号检修泵故障正在检修，所以用两台泵进行试验，在三号泵检修期间，机电队对现在的两台水泵加强管理，保证正常运行，并于2018年5月6日9:00—11:30对井下主排水泵进行了联合排水试验。

一、试验时间：2018年5月6日9:00—11:30

二、试验地点：井下中央泵房

三、参加联合试运转人员

机电矿长：刘传祥

机电队长：李海华

电 工：欧真奇 罗付大

水泵司机：欧耀龙

四、排水系统基本情况：

1、涌水量;

（1）矿井正常涌水量：10m3/h;

（2）矿井最大涌水量：24m3/h; 2、水仓容积:主副水仓容积780m3，（主水仓425m3,副水仓255m3）

3、主供电电源电缆型号：

Ⅰ回路：MYJV22-3×120 1303米 Ⅱ回路：MYJV22-3×120 1303米

水泵负荷线型号：MYJV22-3×35

4、控制开关型号：

高压开关：PBG9E-400/6

5、水泵技术特征表：

水泵编号 水泵型号 额定流量（m3/h） 额定扬程（m） 电机型号、电压（V）/功率（KW） 生产日期 生产厂家

1＃ D155-67×7M 155 469 YB2-460S2-2 2011年3月 湖南长沙

2＃ D155-67×7M 155 469 YB2-460S2-2 2011年3月 湖南长沙

3＃ D155-67×7M 155 469 YB2-460S2-2 2011年3月 湖南长沙

6、水管技术特征表

主排水管采用的是无缝钢管，型号为φ200

排水管路编号 外径（mm） 内径（mm） 排水高度

（米） 敷设长度（m） 敷设角度（°） 敷设路径

1＃ 168 160 381 1130 0~25 经管子道、主斜井、污水处理站
