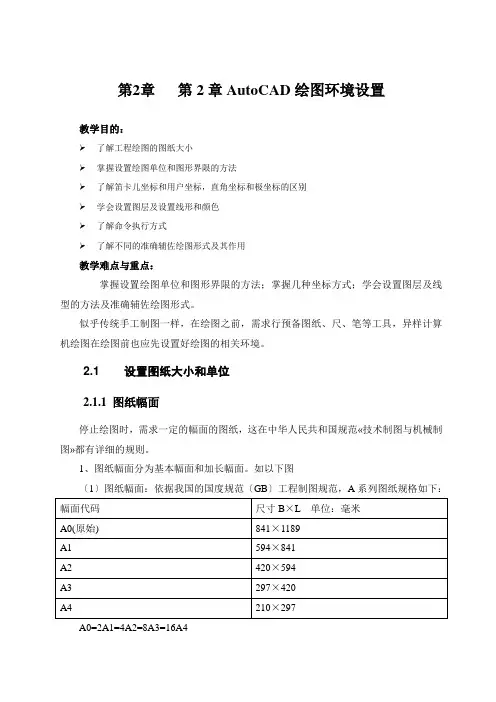

第2章 第2章AutoCAD绘图环境设置
教学目的：
➢ 了解工程绘图的图纸大小
➢ 掌握设置绘图单位和图形界限的方法
➢ 了解笛卡儿坐标和用户坐标，直角坐标和极坐标的区别
➢ 学会设置图层及设置线形和颜色
➢ 了解命令执行方式
➢ 了解不同的准确辅佐绘图形式及其作用
教学难点与重点：
掌握设置绘图单位和图形界限的方法；掌握几种坐标方式；学会设置图层及线型的方法及准确辅佐绘图形式。
似乎传统手工制图一样，在绘图之前，需求行预备图纸、尺、笔等工具，异样计算机绘图在绘图前也应先设置好绘图的相关环境。
2.1 设置图纸大小和单位
2.1.1 图纸幅面
停止绘图时，需求一定的幅面的图纸，这在中华人民共和国规范«技术制图与机械制图»都有详细的规则。
1、图纸幅面分为基本幅面和加长幅面。如以下图
〔1〕图纸幅面：依据我国的国度规范〔GB〕工程制图规范，A系列图纸规格如下：
幅面代码 尺寸B×L 单位：毫米
A0(原始) 841×1189
A1 594×841
A2 420×594
A3 297×420
A4 210×297
A0=2A1=4A2=8A3=16A4
〔2〕加长幅面：
幅面代码 尺寸B×L 单位：毫米
A3×3 420×891
A3×4 420×1189
A4×3 297×630
(3)留有装订线和不留装订线：见以下图
(4) 标题栏的尺寸如下表：
规格称号 A0，A1，A2，A3，A4 A5
标题栏尺寸 55×175，31×180 18×175
2、设置图纸尺寸 在AutoCAD中停止设计和绘图的任务环境是一个有限大的空间〔即模型空间〕，它是一个绘图的窗口。设置图形界限是将所绘制的图形布置在这个区域之内。
图纸的尺寸就是绘图区，即图形设置所控制的区域，图形界限。
设置步骤：
〔1〕命令行中输入：limits 〔或〝格式/图形界限〞〕重新设置模型空间界限系统提示：
〔2〕〝指定左下角或［开〔ON〕/关(OFF)：假定设置为ON那么绘图范围仅限于图形界限之内，超出范围那么不接受。假定指定图形左下角，那么输入X、Y坐标。通常按回车键，运用默许值〔0，0〕
第一章 Protel 软件概述 第二节 Protel 99 SE 绘图环境 一、设计环境 1、设计保存类型 MS Access Database：设计过程中的所有原理图、PCB文件、网络表、材料清单等都存在一个数据库中即一个.ddb文件。在资源管理器中只能看到惟一的.ddb文件。可以设置保密级。 Windows File System：在指定的硬盘位置建立一个数据库文件夹，所有文件被自动保存在文件夹中。可以直接在资源管理器中对数据库中的设计文件进行复制、粘贴等操作但不支持Design Team特性。不能设置保密级。 2、数据库文件名 所设计的数据库文件的后缀为：.ddb。用户可以自己设置文件所在的目录。 二、设计管理器 在Protel 99 SE中，所有的设计文档都集成在一个单一的数据库中，管理这个数据库的工具就是Design Explorer，即设计管理器，主要由以下几部分： 1、Design Team 设计组管理器 Protel 99 SE提供一系列工具，可对多个用户同时操作项目数据库进行管理，为多个设计者同时工作在一个项目设计组提供了安全保障。每个数据库默认都带有设计工作组Design Team。 设计组成员和特点都在Design Team中进行管理，可以在Design Explorer中定义设计组的成员和权限，这样就使通过网络来进行设计变得更为方便。设计组中成员数量没有限制，并且，他们可以同时访问同一个设计库。每个成员都可以看到当前哪个文档被打开，并且可以锁住文档防止其被修改。 设计工作组Design Team包括以下三部分： Members：自带两个成员：系统管理员Admin、客户Guest Permission：设置每个成员的工作权限：Read、Write、Delete、Create等 Session：每个工作组成员在进入数据库后，能通过Session文档查看各文档的权限信息及其他成员打开和锁定文档的信息。 2、Documents文档管理器 所有的文档都包含在Design Documents主目录中，主要有电路原理图Schematics文件和PCB文件。Design Documents 中不仅包含Protel 中的设计文件，还可以输入任何类型的应用文件，如Word ，AutoCAD等，用户可以直接在设计管理器中打开和编辑这些文档。 三、组成：主要包括五部分： 用于原理图设计的Schematic模块：原理图编辑器、零件库编辑器、各种报表生成器。 用于电路板设计的PCB模块：电路板编辑器、零件封装编辑器、电路板组件管理器。 用于PCB自动布线的Route模块。 用于电路仿真的Stimulate模块。 用于可编程逻辑器件设计的PLD模块。 四、文件管理 File Edit View 工具 五、进入设计环境 1、Protel 99 SE系统共有7个设计环境： 原理图设计与编辑Sch 印刷电路板设计与编辑PCB 原理图元件库编辑器SchLib 印制电路元件库编辑器PcbLib 表格处理编辑器Spread 文字处理编辑器Text Wave Form 文件编辑器。 2、设置界面环境 （1）屏幕分辨率设置：分辨率低，某些控制面板就会被切掉一部分；分辨率高，若屏幕太小，字就变的太小。
CAD的绘图环境如何设置
CAD的绘图环境对CAD绘图的影响很大，我们设置好了绘图环境绘图的时候才更方便。下面是店铺带来关于CAD的绘图环境如何设置的内容，希望可以让大家有所收获!
CAD的绘图环境设置的方法
一、适当修改系统配置
使用菜单栏中的“工具”→“选项”对话框修改系统配置：
1.选择“显示”选项卡，修改显示精度为2000(最高20000，圆和圆弧的显示更平滑，但可能显示速度变慢)。
2.选择“用户系统配置”选项卡，自定义鼠标右键功能。“默认模式”选择第一项“重复上一个命令”，“命令模式”选择第一项“确认”。这样能提高绘图速度，当然也可不作改变，这要以个人习惯而定。
3.选择“选择”选项卡，将拾取框大小调整到中间偏左位置，拾取框大小变大，在绘图时更容易拾取对象。
二、确定图形单位
从“格式”下拉菜单中选取“单位...”打开“图形单位”对话框，设置长度单位为小数即十进制，其精度为0;设置角度单位为十进制，其精度为0;设置缩放拖放内容的单位为毫米。其余采用默认设置。
三、确定图形界限
默认绘图界限为420×297，图纸幅面为A3横放。改变图形界限，可从菜单栏中选取“格式”→“图形界限”，根据命令提示，输入相应数值，依次回车，则完成图形界限的改变。单击状态行上的“栅格”按钮，打开栅格，栅格布满设置的图形界限之内的范围。
四、辅助绘图模式作必要调整，对状态栏各项进行设置
1.要关闭“捕捉”，这样绘图时不会捕捉到栅格上的点。
2.右键单击“对象捕捉”按钮。
(1)在“极轴追踪”选项卡中，选中“启用极轴追踪”;将增量角设为30度;选中“用所有极轴角设置追踪”，保证在绘图时向各个方向都能出现追踪线。
(2)在“对象捕捉”选项卡中，将端点、中点、圆心、象限点、交点、垂足、切点这7个常用的选中，在绘图时若感觉捕捉点太多，出现互相干涉现象，可随时关闭多余的捕捉点，若有时需要用到特殊捕捉点，可利用“对象捕捉工具栏”中的临时捕捉点进行捕捉。
Auto CAD 教程
第 1 页 共 23页 第一讲
第一节 CAD软件绘图环境配置
一．工作空间设置
在AUTOcad安装完成并激活后，启动软件进入制图界面。点击右下角 图标，选择为AutoCAD经典模式。然后关闭屏幕左右所有工具栏。保留软件工具栏的“图层”，“特性”，“样式”三个工具栏。
二．选项设置
第一步完成后，在屏幕空白处点击鼠标右键，选择最后一个“选项”，打开“选项”设置面板。第一个选项卡“文件”下，点击“自动保存文件位置”后，点击右上方“浏览”按钮进行自定义保存文件位置设置。如下图：
接下来点击“显示”选项卡进入显示选项设置，点击左上部“布局元素”一栏中的“颜色”按钮进入图形窗口颜色设置，将“二维模型空间”，“图纸/布局”及“块编辑器”这三个空间的界面元素之统一背景颜色修改为“黑色”。应用并关闭。如下 Auto CAD 教程
第 2 页 共 23页
回到“显示”选项卡，左下方“布局元素”一栏中，将“显示可打印区域”及“显示图纸背景”复选框前面的勾去掉。最后将“十字光标”大小调整到100，即最大状态。完成后如下图： Auto CAD 教程
第 3 页 共 23页 下一步“打开和保存”选项卡下，将文件保存，另存为格式修改为“AutoCAD 2004/LT2004图形（*.dwg）”。取消右下方前面复选框里面的勾。如下图
下一步直接跳过“打印和发布”，“系统”，“用户系统配置”选项卡，直接点击“草图”选项卡调整“自动捕捉标记”大小和“靶框大小”。根据个人习惯进行大小调整，喜大恶小。
下一步点击“选择集”选项卡，调整“拾取框大小”，及“夹点大小”。然后点击“视觉效果设置”按钮，进入视觉效果设置，根据个人喜好进行设置。完成后如下图：
Auto CAD 教程
第 4 页 共 23页 下一步，点击“配置”选项卡，对刚才配置好的环境“重命名”即可。最后点击“确定”按钮，完成设置。
