5吨反渗透方案

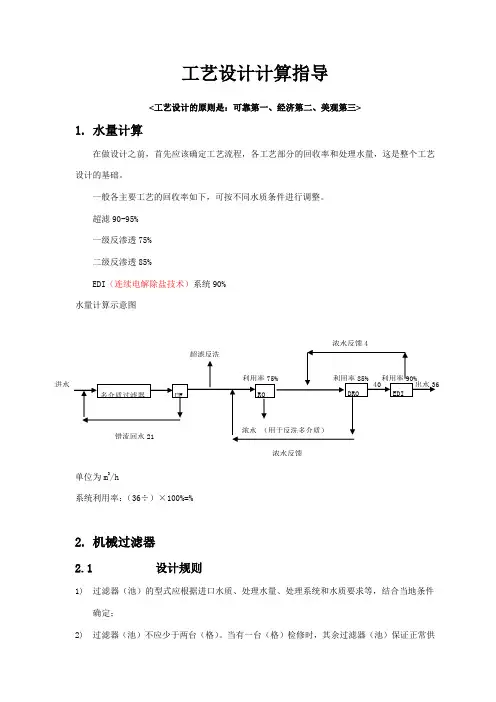

工艺设计计算指导

1. 水量计算

在做设计之前，首先应该确定工艺流程，各工艺部分的回收率和处理水量，这是整个工艺设计的基础。

一般各主要工艺的回收率如下，可按不同水质条件进行调整。

超滤90-95%

一级反渗透75%

二级反渗透85%

EDI（连续电解除盐技术）系统90%

水量计算示意图

单位为m3/h

系统利用率：（36÷）×100%=%

2. 机械过滤器

2.1 设计规则

1) 过滤器（池）的型式应根据进口水质、处理水量、处理系统和水质要求等，结合当地条件确定；

2) 过滤器（池）不应少于两台（格）。当有一台（格）检修时，其余过滤器（池）保证正常供多介质过滤器 进水

UF

错流回水21 超滤反洗

RO 利用率75%

浓水 （用于反洗多介质）

DRO EDI 出水36 浓水反馈4

利用率85% 利用率90% 40

浓水反馈 水；

3) 过滤器（池）的反洗次数，可根据进出口水质、滤料的截污能力等因素考虑。每昼夜反洗次数宜按1－2次设计；

4) 过滤器（池）应设置反洗水泵、反洗水箱或连接可供反洗的水源。反洗方式根据过滤器（池）型式决定，并根据需要选用空气擦洗。

2.2 设计参数

2.2.1. 立式单流单层机械过滤器

设计流速：8~10m/h

型号 滤料 粒径（mm） 视比重(t/m3) 层高(mm) 反洗强度(L/m2· s)

单层 石英砂 ~ 1200 15~18

单层 无烟煤 ~ 1200 10~12

计算公式：R=SQR[Q/(8*](SQR开平方；R过滤器半径；Q设备处理水量)

2.2.2. 立式单流双层机械过滤器

设计流速：10~14m/hr；实际工程常用8~12m/h

型号 滤料 粒径（mm） 视比重(t/m3) 层高(mm) 反洗强度(L/m2·s)

双层 无烟煤 ~ 400

13~16

石英砂 ~ 600

计算公式：R=SQR[Q/(12（一般选10）*](SQR开平方；R过滤器半径；Q设备处理水量)

设计方案

项目名称:50T/H反渗透纯水系统

系统出水电导率＜ 10 us/cm

制作日期:2015年1月16日

设计单位：XXXM保科技有限公司

施工单位：XXXM保科技有限公司

本设计方案属于 XXX环保科技公司知识财权，未经本公司允许，不得私自转让、翻印 ■、工程内容 -------------------------------------------- 4

二、 系统说明、货物名称、性能、特点、型号、规格、数量、 -------------------- 6

三、 系统配置报价活单 --------------------------------------- 20

四、 付款条件及交货安装进度 ------------------------------------ 23

五、 工程保固条件 ----------------------------------------- 24

六、 工程案例 -------------------------------------------- 25

七、 系统流程图 ------------------------------------------ 附件一.工程内容

1. 项目概况：

1-1项目名称：90m3/h预处理+50m3/h 一级反渗透纯水制造系统 ；

1-2纯水用途：纯净水；

1-3系统出水水量：设备运行时，系统预处理A 90m3/h，终端出水量＞ 50m3/h。

1-4系统出水水质：原水水质v 400us/cm时，反渗透系统运行出水电导率v 10us/cm、PH6-8（以设备在线监

测仪表为准）。

2. 设计依据：

2. 1参考标准

2.1.1建设方提供的相关技术资料，技术说明，及基本技术要求；

2.1.2国家现行有关设计规范、施工及验收规范、质量评定标准。

2.1.3反渗透系统设计依据美国〈海德能R破计导则＞

2. 2设计资料：

4吨/小时反渗透纯净水设备配置明细表

序号 设备名称 设备规格 数量 产地

1. 预处理 1套 西安迪奥

1.1. 原水箱 4m³ 不锈钢拼接 1座 西安

1.2. 原水泵 型号：CHL4-40

材质：SUS304

功率：380V/0.75KW/50Hz 1台 杭州南方

1.2.1. 球阀 型号：DN32

材质：UPVC 2只 国产

1.3. 多介质过滤器 1套

1.3.1. 罐体 型号：Ø500×1750

材质：FRP 1台 北京

1.3.2. 自动控制器 型号：TMF67 1只 润新

1.3.3. 布水器 1只

1.3.4. 石英砂 规格：10－24目 500kg 河北

1.4. 活性碳过滤器 1套

1.4.1. 罐体 型号：Ø500×1750

材质：FRP 1台 北京

1.4.2. 自动控制器 型号：TMF67 1只 润新

1.4.3. 布水器 1只

1.4.4. 活性碳 规格：10－24目 150Kg 河北

1.5. 阻垢加药装置 1套 西安迪奥

1.5.1. 药箱 型号：100L

材质：PE 1台 北京

1.5.2. 加药泵 型号：DMC200 1台 意大利赛高

1.5.3. 阻垢剂 型号：25L 1桶 国产

2. 反渗透主机 产水量：4T/H

回收率：60% 1套

2.1. 保安过滤器 型号：5μ/20〞 - 5芯

材质：不锈钢 1套 国产

2.1.1. 过滤芯 过滤精度：5μm 5只 国产

2.1.2. 压力表 型号：1MPA

材质：充油防震式 2块 浙江余姚

2.2. 立式多级高压泵 型号：CDL4-14

材质：SUS304

功率：380V/3.0KW/50Hz 1台 杭州南方

2.2.1. 低压保护开关 型号：BD-A3 1只 台湾

2.2.2. 高压保护开关 型号：BD-A30 1只 台湾

2.2.3. 入水电磁阀 型号：DN32
