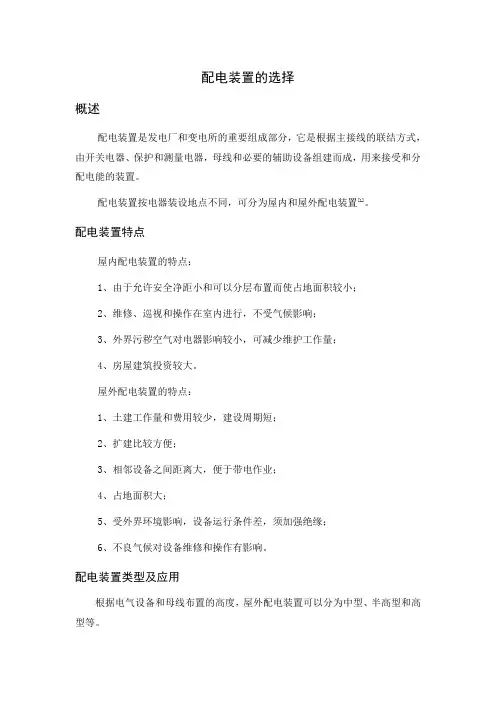

配电装置的选择
概述
配电装置是发电厂和变电所的重要组成部分，它是根据主接线的联结方式，由开关电器、保护和测量电器，母线和必要的辅助设备组建而成，用来接受和分配电能的装置。
配电装置按电器装设地点不同，可分为屋内和屋外配电装置[1]。
配电装置特点
屋内配电装置的特点：
1、由于允许安全净距小和可以分层布置而使占地面积较小；
2、维修、巡视和操作在室内进行，不受气候影响；
3、外界污秽空气对电器影响较小，可减少维护工作量；
4、房屋建筑投资较大。
屋外配电装置的特点：
1、土建工作量和费用较少，建设周期短；
2、扩建比较方便；
3、相邻设备之间距离大，便于带电作业；
4、占地面积大；
5、受外界环境影响，设备运行条件差，须加强绝缘；
6、不良气候对设备维修和操作有影响。
配电装置类型及应用
根据电气设备和母线布置的高度，屋外配电装置可以分为中型、半高型和高型等。 1、中型配电装置：中型配电装置的所有电器都安装在同一水平面内，并装在一定高度的基础上，使带电部分对地保持必要的高度，以便工作人员能在地面安全地活动，中型配电装置母线所在的水平面稍高于电器所在的水平面。这种布置特点是：布置比较清晰，不易误操作，运行可靠，施工和维修都比较方便，构架高度较低，抗震性能较好，所用钢材较少，造价低，但占地面积大，此种配电装置用在非高产农田地区及不占良田和土石方工程量不大的地方，并宜在地震烈度较高地区建用。这种布置是我国屋外配电装置普遍采用的一种方式，而且运行方面和安装枪修方面积累了比较丰富的经验。
2、半高型配电装置：半高行配电装置是将母线置于高一层的水平面上，与断路器
电流互感器、隔离开关上下重叠布置。半高型配电装置介于高型和中型之间。具有以下优点：
1)占地面积约在中型布置减少30%；
2)节省了用地，减少高层检修工作量；
3)旁路母线与主母线采用不等高布置实理进出线均带旁路很方便。
缺点：上层隔离开关下方未设置检修平台，检修不够方便。
送配电装置系统
一、施工工序及操作方法
1、施工工序：
基础制作→基础安装→基础接地→干式变压器安装→配电柜安装→二次回路
检查及接线→调试
2、干式变压器及盘柜基础制作：
根据盘柜实际尺寸领取16#槽钢，将基础合理分段以便于制 作和安装；量好尺寸，考虑盘间接缝并下料，用磨光机将边角打磨光滑，无毛刺，在平台制作基础时，将周边及横档按照盘柜实际尺寸摆放好，先点焊，调整达到下列标准：
不直度应小于1mm/m，小于2mm/全长，水平度应小于1mm/m、小于2mm/全长；对角线一致，横档不得高于周边。然后再进行满焊固定，用磨光机将基础平面焊点打磨光。注意基础分段制作完毕后要做好记号，以避免安装时搞混。
3、干式变压器及盘柜基础底座安装：
将配电室清理，凿出土建预留的埋件，将各段基础按图 纸摆放好，核对标高，并找出最高点，以此点为准，安装基础，用电焊将基础固定在预埋铁的同时，用水准仪监测。
4、干式变压器安装
4.1设备检查
①铭牌及接线图标志齐全清晰，附件规格、型号及数量与设备装箱单相符，绝缘子外观 光滑，无裂纹。
②铁芯外观无碰伤变形，铁芯紧固件紧固、无松动，打开夹件与铁芯接地片测其绝缘应 良好，铁芯应一点接地。
③绕组接线牢固正确，表面无放电痕迹及裂纹，绝缘电阻良好。
④引出线绝缘层无损伤，相间及对地距离大于100毫米，引线支架固定牢固。
4.2本体就位：
根据图纸设计位置将干变运至配电室内放在相应基础槽钢上，并核对干变安
装尺寸，进出线方向。
4.3本体附件安装
①温控装置动作可靠，指示正确。 ②风机系统牢固，送电试转，转向应正确。
③相色标志齐全、正确。
4.4接地
①外壳和本体与槽钢基础可靠焊接。
②温控器、风机和开启门用软导线可靠接地，且导通良好。
5、盘柜基础制作：
根据盘柜实际尺寸下料，用磨光机将边角打磨光滑，先点焊，调整达到下列标准：不直度应小于1mm/m，小于2mm/全长，水平度应小于1mm/m、小于2mm/全长；对角线一致，横档不得高于周边。然后再进行满焊固定，用磨光机将基础平面焊点打磨光。
1 目录
第一章 工程概况 ................................................................................................................................ 3
第1节 工程简介 ........................................................................................................................ 3
第2节 主要工程量 .................................................................................................................... 3
第二章 施工部署 ................................................................................................................................ 3
第三章 质量控制点 ............................................................................................................................ 3
第四章 施工技术标准及规范 ............................................................................................................ 4
第五章 施工准备 ................................................................................................................................ 4
配电装置整定计算
机 电 科 2013年度 1
配电装置整定计算
整定计算：
审 核：
机电副总：
机电矿长：
配电装置整定计算
机 电 科 2013年度 2
一、地面变电所…………………………………………………3
1、系统概况…………………………………………………3
2、短路电流和短路容量计算………………………………3
3、开关整定计算原则………………………………………31
4、高压开关整定计算、校验………………………………32
二、井下变电所…………………………………………………34
1、系统概况…………………………………………………34
2、短路电流和短路容量计算………………………………34
3、开关整定计算原则………………………………………34
三、井下低压系统整定计算校验………………………………41
目 录 配电装置整定计算
机 电 科 2013年度 3 高压供电系统整定计算
一、矿井供电系统概况
1)、供电系统简介
********双回路分别来自徐庄变电站8板、11板经两趟高压架空线路送到地面变电所。8板庄矿线10Kv 线路型号LGJ-70/10，长度4.8Km，下杆为MYJV22-70/10,长度200米，另一回路11板庄西线，线路型号LGJ-70/10，长度4.8Km，下杆为MYJV22-70/10,长度200米。下井一回路电缆型号为MYJV42-10Kv 3×50，长度为0.35km，下井二回路电缆型号为MYJV42-10Kv 3×50，长度为0.35km。中央变电所到采区变电所一回路电缆型号为MYJV42-10Kv 3×35，长度为0.6km，中央变电所到采区变电所二回路电缆型号为MYJV42-10Kv 3×35，长度为0.6km。平地变电所共11面高压开关柜，1板高压开关柜为一路总进线柜，8板高压开关柜为二路总进线柜，7板高压开关柜为联络柜，4板高压开关柜为平地一号变压器，10板高压开关柜为平地二号变压器，3板高压开关柜为高压下井一回路，9板高压开关柜为高压下井二回路，11板高压开关柜为高压电容，5板高压开关柜为主井专变。井下中央变电所有高爆开关8台，1号高爆为一回路总进，8号高爆为二回路总进，5号高爆为联络，6号高爆带一号变压器，4号高爆带二号变压器，3号高爆带三号变压器，2号高爆为采区变电所二回路，7号高爆为采区变电所配电装置整定计算
