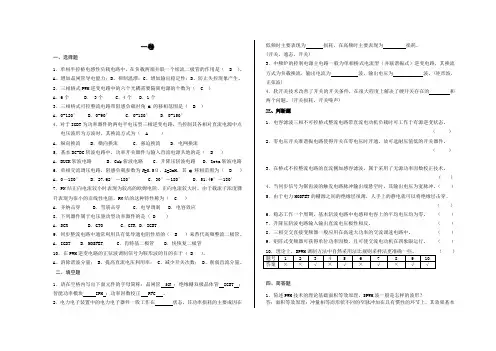

电力电气工程培训资料

一卷

一、选择题

1．单相半控桥电感性负载电路中，在负载两端并联一个续流二极管的作用是（ D ）。

A、增加晶闸管导电能力；B、抑制温漂；C、增加输出稳定性；D、防止失控现象产生。

2．三相桥式PWM逆变电路中的六个光耦需要隔离电源的个数为（ C ）

A．6个 B． 3个 C．4个 D．1个

3．三相桥式可控整流电路带阻感负载时角α的移相范围是（ B ）

A．0-120° B．0-90° C．0-180° D．0-150°

4．对于IGBT为功率器件的两电平电压型三相逆变电路，当控制其各相对直流电源中点电压波形为方波时，其换流方式为（ A ）

A．纵向换流 B．横向换流 C．强迫换流 D．电网换流

5．基本DC-DC斩波电路中，功率开关器件与输入直流电源共地的是（ B ）

A．BUCK斩波电路 B．Cuk斩波电路 C．升降压斩波电路 D．Zeta斩波电路

6．单相交流调压电路，阻感负载参数为R=0.5Ω，L=2mH，其α移相范围为（ D ）

A．0－180° B．27.62°－180° C．30°－180° D．51.49°－180°

7．PN结正向电流较小时表现为较高的欧姆电阻，正向电流较大时，由于载流子浓度骤升表现为很小的非线性电阻，PN结的这种特性称为（ C ）

A．齐纳击穿 B．雪崩击穿 C．电导调制 D．电容效应

8．下列器件属于电压驱动型功率器件的是（ D ）

A．SCR B．GTO C．GTR D．IGBT

9．同步整流电路中通常利用具有低导通电阻性质的（ B ）来替代高频整流二极管。

A．IGBT B．MOSFET C．肖特基二极管 D．快恢复二极管

电气工程及其自动化基础知识培训

公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]

`电气工程及其自动化基础知识

1、电力系统基本概念

1）电力系统定义

由发电厂内的发电机、电力网内的变压器和输电线路以及用户的各种用电设备，按照一定的规律连接而组成的统一整体，称为电力系统。

2）电力系统的组成

电力系统由发电厂的发电机、电力网及电能用户（用电设备）组成的。

3）电力系统电压等级

系统额定电压：电力系统各级电压网络的标称电压值。

系统额定电压值是：220V、380V、3kV、6kV、10kV、35kV、63kV、110kV、220kV、330kV、500kV、750 kV。

4）电力设备

电力系统的电气设备分为一次设备和二次设备，一次设备（也称主设备）是构成电力系统的主体，它是直接生产、输送和分配电能的设备，包括发电机、电力变压器、断路器、隔离开关、电力母线、电力电缆和输电线路等。二次设备是对一次设备进行控制、调节、保护和监测的设备，它包括控制器具、继电保护和自动装置、测量仪表、信号器具等。二次设备通过电压互感器和电流互感器与一次设备取得电的联系

2、电力系统故障及其危害

凡造成电力系统运行不正常的任何连接或情况均称为电力系统的故障。电力系统的故障有多种类型，如短路、断线或它们的组合。短路又称横向故障，断线又称为纵向故障。

短路故障可分为三相短路、单相接地短路（简称单相短路）两相短路和两相接地短路，注意两相短路和两相接地短路是两类不同性质的短路故障，前者无短路电流流入地中，而后者有。三相短路时三相回路依旧是对称的，故称为对称短路；其他几种短路均使三相回路不对称，因此称为不对称短路。

断线故障可分为单相断线和两相断线。断线又称为非全相运行，也是一种不对称故障。大多数情况下在电力系统中一次只有一处故障，称为简单故障或单重故障，但有时可能有两处或两处以上故障同时发生，称为复杂故障或多重故障。

电气安装维修人员培训手册

第一章：电气安装维修基础知识 ................................................................................................... 2

1.1 电气安装维修概述 ........................................................................................................... 2

1.2 电气安装维修安全知识 ................................................................................................... 3

第二章：常用电气设备与材料 ....................................................................................................... 3

2.1 常用电气设备介绍 ........................................................................................................... 3

2.2 电气材料分类与选用 ....................................................................................................... 4

第三章：电气安装工艺与流程 ....................................................................................................... 5

电力报装资料

一、报装流程的了解

为了使需报装的项目顺利完成报装、设计、施工、送电，首先报装人员需对供电公司流程做比较充分的了解，但这些流程只是项目报装和实施的重要环节，具体实施过程中，还有较多需落实完善的一些细节，这些都是电力工程管理和报装人员需了解的，只有这样才能提前计划、提前准备，才最大限度减少耽误送电的时间。

报装流程见附录：

1，报装受理：

报装资料的形成：按照供电公司统一格式和资料清单准备，一般包括：用电申请、用电需求表、用电设备明细、营业执照（或组织机构代码证）复印件、企业法人及委托人身份证复印件、税务登记证、授权委托书、项目总平图、建设用地规划许可证、原供用电合同以及相关政府批文。证件一般需提供原件与复印件一起进行确认复印件应盖公章。用电申请应说明用电场所规模、用电性质、报装容量及供电方式等，用电需求表有供电公司提供格式，列出报装项目变压器用电类别、容量和数量，用电设备明细需详细列出项目用电设备名称、数量、容量、相别等信息。

2，现场勘查

报装人员需熟悉现场，大致了解附近可能提供的电源点，否则带领供电公司制定方案、设计等相关人员去现场时出现差错，影响办事

效率。

3，供电方案拟定、审批、答复

此工作由供电公司相关部门按照报装资料信息和报装点周边供电容量的实际情况，确定电源点和电源引入方式。供电方案拟定后经审批后，客服工作人员会电话通知报装委托代理人进行回复。供电方案是后面深化设计和制定供用电合同及用电类别的依据。

4，设计审核

供电方案回复给报装单位后，经报装单位确认同意，进入设计审核阶段，在设计进入前，报装单位需在客服办理设计资质备案，备案成功后向设计单位提供经审批的供电方案答复函。

5，资质备案

设计图纸设计完毕，经审核通过，应立即到客服部门办理设备、材料、监理、施工、试验的资质备案，经客服审批过关后方可与所备案单位进行办理商务手续。

6，设备安装、施工

在设计完毕，即可进行土建工程施工，一旦资质备案完成，立即进行设备、材料采购，联系施工方勘察现场，做施工前准备工作。
