暖通空调课程设计综述

  • 格式：doc
  • 大小：1.57 MB
  • 文档页数：29

《暖通空调》课程设计说明书

1 一 任务和目的

通过本课程设计使学生在以下几个方面得到初步训练：

1、熟悉和掌握空调工程设计计算的基本方法；

2、较为合理地确定空调工程的设计方案，了解空调工程设计的主要步骤，较规范地绘制工程图；

3、熟悉和学会使用设计规范、设计手册、标准图、以及其它有关的参考资料，合理地选用空调、通风系统的定型产品。

二 工程概况

该医院位于南昌市，总共9层，首层层高为4m，二层层高为4.4m，三至七层层高均为3.6m，八层层高为4m，九层层高为4.2m。该空调系统主要内容包括：设计方案选择，负荷计算，末端设备的选型，气流组织设计，水系统设计，风系统设计等内容。

三 设计概述

根据该建筑的建筑面积以及内部结构等因素考虑，该建筑性质为相对单一的公共建筑住院部，从而将整个空调区划分为风机盘管加新风系统。设计满足舒适性空调要求。在冷负荷计算的基础上完成新风机组和风机盘管的选型，并通过风量、水量的计算确定风管路和水管路的规格，并校核最不利环路的阻力和压头用以确定新风机和水泵。

四 空调负荷计算

4.1 手算标准示范（第八层南面左侧第二个病房，编号8006）。 《暖通空调》课程设计说明书

2

4.1.1 武汉市室外气象条件

空调室外设计参数：武汉市位于北纬31°， 东经114°13′

夏季室外参数为：

4.1.2. 病房围护结构各项相关条件

（1） 第八层层高为4000mm.

（2） 楼板：钢筋混凝土楼板，水泥砂浆找平压光，传热系数)/(13.32KmWK。由于该病房上面一层也为同一性质的空调病房，所以楼板的冷负荷忽略不计。

（3） 西、东内墙及走廊：均为180mm砖墙，两面20mm厚1:3水泥砂浆抹灰，传热系数)/(01.22KmWK，面积为249.437.6m.该内墙邻室为同一性质的办公室，与其温度可视为相同，忽略温差所导致的冷负荷，即两个内墙冷负荷忽略不计；同理，视走廊温度也与病房房温度相同。 大气压 100170Pa 室外平均风速 2.6m/s

室外日平均温度 31.90℃ 室外计算日较差 6.70℃

室外计算湿球温度 28.2℃ 室外计算干球温度 35.2℃ 《暖通空调》课程设计说明书

3 （4） 北内墙和内门：厕所内墙：100mm砖墙，两面20mm厚1:3水泥砂浆抹灰，传热系数)/(01.22KmWK，面积为28.10)85.185.0(0.4m.厕所内门：取)/(346.32KmWK，面积为216.29.04.2m按《采暖通风与空气调节设计规范》表6.2.4规定温差0∽2℃，取△ta =0℃计算冷负荷。

（5） 南外窗：为双层透明中空玻璃，3mm厚普通玻璃；金属窗框，80﹪玻璃；挂白色内窗帘，窗高2000mm。武汉市夏季室外平均风速为2.6m/s.因此外表面放热系数为：)/(73.206.295.346.1095.346.1020KmWv，根据公共建筑节能设计标准（GB50189-2005），窗墙面积比为0.3，可查得2K3.50/()wKm℃，取2K2.61/()wKm℃根据《暖通空调》（陆亚俊编著，中国建筑工业出版社，2007）附录2-8查得内表面放热系数取25.75/()iKmK。南外窗面积为2A2.124.2m南

（6） 南外墙：设计该外墙为泡沫混凝土、砖墙、白灰粉刷、木丝板的构造，根据《暖通空调》（陆亚俊编著，中国建筑工业出版社，2007）附录2-3选用序号3 壁厚240mm，传热系数)/(9.02KmWK；南外墙面积为.

2A3.544.29.8m南。

（7） 空调室内计算参数：根据《暖通空调》表2-2.

房间名称 干球温度（℃） 相对湿度（%）

夏季 夏季

病房 25～27 65～45

选取：

《暖通空调》课程设计说明书

4 ① 房间照明负荷近似取15W/㎡；无电视机等电子设备。

② 工作时间：病房全天8小时（17：00~1：00），办公区9小时（8：00~17：00）

（8） 冷源采用水冷冷水机组，提供7℃～12℃的空调冷冻水；城市热网提供110℃的高温水。

4.1.3. 按已知条件分项计算冷负荷

（1）南外墙冷负荷

查《暖通空调》附录2-6武汉朝南修正值dt=0.4；设计该外墙为泡沫混凝土、砖墙、白灰粉刷、木丝板的构造，根据《暖通空调》（陆亚俊编著，中国建筑工业出版社，2007）附录2-3选用序号3 壁厚240mm，传热系数)/(9.02KmWK；南外墙面积为.

2A3.544.29.8m南。

武汉市夏季室外平均风速为2.6m/s.因此外表面放热系数为：)/(73.206.295.346.1095.346.1020KmWv，查《暖通空调》（陆亚俊编著，中国建筑工业出版社，2007）表2-8，Kɑ=0.97。

根据《暖通空调》（陆亚俊编著，中国建筑工业出版社，2007）附录2-4查得Ⅱ型外墙冷负荷计算温度，用公式()()'()ccdtttKK 和)()()(RcttAKcQ计算，将其逐时值及计算结果列入表1中。

南外墙冷负荷 表1

南外墙逐时传热冷负荷(0-11时）

时间(h) 0 1 2 3 4 5 6 7 8 9 10 11

tc(τ) 36.10 36.20 36.20 36.10 35.90 35.60 35.30 35.00 34.60 34.20 33.90 33.50

△td 0.40

kα 0.97

kρ 0.94 房间名称 夏季 新风量

（L/P.s） 噪声级

Db(A) 温度（°C） 相对湿度(％)

办公室 26 55 10 ≤50

挂号 26 55 8 ≤50

病房 26 55 13 ≤45

检查室 26 55 8 ≤45

等候 26 55 8 ≤55

走道 26 55 8 ≤65

护士站 26 55 8 ≤45

药房 26 55 8 ≤45 《暖通空调》课程设计说明书

5 t'c(τ) 33.28 33.37 33.37 33.28 33.10 32.82 32.55 32.28 31.91 31.55 31.27 30.91

tR 26.00

Δt 7.28 7.37 7.37 7.28 7.10 6.82 6.55 6.28 5.91 5.55 5.27 4.91

K 0.90

A 3.5x4-4.2=9.80

Qc(τ) 64.22 65.02 65.02 64.22 62.61 60.19 57.78 55.37 52.15 48.94 46.52 43.31

南外墙逐时传热冷负荷(12-23时）

时间(h) 12 13 14 15 16 17 18 19 20 21 22 23

tc(τ) 33.20 32.90 32.80 32.90 33.10 33.40 33.90 34.40 34.90 35.30 35.70 36.00

△td 0.40

kα 0.97

kρ 0.94

t'c(τ) 30.64 30.36 30.27 30.36 30.55 30.82 31.27 31.73 32.19 32.55 32.92 33.19

tR 26.00

Δt 4.64 4.36 4.27 4.36 4.55 4.82 5.27 5.73 6.19 6.55 6.92 7.19

K 0.90

A 3.5x4-4.2=9.80

Qc(τ) 40.89 38.48 37.68 38.48 40.09 42.50 46.52 50.54 54.57 57.78 61.00 63.41

（2）南外窗总冷负荷：

南外窗：为双层透明中空玻璃，金属窗框，挂浅色内窗帘，窗高2000mm。南昌夏季室外平均风速为2.6m/s.因此外表面放热系数为：)/(73.206.295.346.1095.346.1020KmWv，根据公共建筑节能设计标准（GB50189-2005），窗墙面积比为0.3，可查得2K3.50/()wKm℃，取2K2.61/()wKm℃根据《暖通空调》（陆亚俊编著，中国建筑工业出版社，2007）附录2-8查得内表面放热系数取25.75/()iKmK。南外窗面积为2A2.124.2m南

再由该书附录2-9查得对金属窗框双层窗的玻璃窗传热系数的修正值为1.20，故)/(132.32.1x61.2K2℃mKw。

附录2-10查出玻璃窗冷负荷计算温度)(ct，附录2-11查出玻璃窗的地点修正值dt=3℃，根据公式

)()()(,RcwwttAKcQ 计算，计算结果列于表2中。

南外窗瞬时传热冷符合 表 2

南外窗逐时传热冷负荷(0-11时）

时间(h) 0 1 2 3 4 5 6 7 8 9 10 11

tc(τ) 27.20 26.70 26.20 25.80 25.50 25.30 25.40 26.00 26.90 27.90 29.00 29.90

△td 3.00

t'c(τ) 30.20 29.70 29.20 28.80 28.50 28.30 28.40 29.00 29.90 30.90 32.00 32.90

tR 26.00

Δt 4.20 3.70 3.20 2.80 2.50 2.30 2.40 3.00 3.90 4.90 6.00 6.90 《暖通空调》课程设计说明书

6 Kw 2.61x1.2=3.132

Aw 2.1x2=4.20

Qc(τ) 55.25 48.67 42.09 36.83 32.89 30.26 31.57 39.46 51.30 64.46 78.93 90.77

南外窗逐时传热冷负荷(12-24时）

时间(h) 12 13 14 15 16 17 18 19 20 21 22 23

tc(τ) 30.80 31.50 31.90 32.20 32.20 32.00 31.60 30.80 29.90 29.10 28.40 27.80

△td 3.00

t'c(τ) 33.80 34.50 34.90 35.20 35.20 35.00 34.60 33.80 32.90 32.10 31.40 30.80

tR 26.00

Δt 7.80 8.50 8.90 9.20 9.20 9.00 8.60 7.80 6.90 6.10 5.40 4.80

合集下载

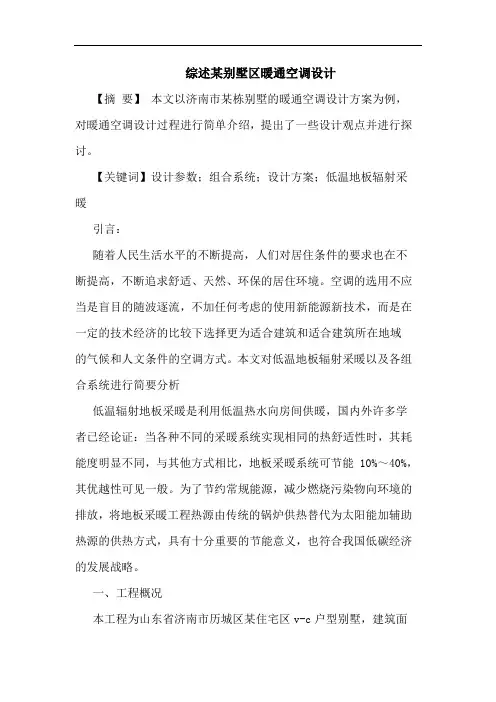

综述某别墅区暖通空调设计
