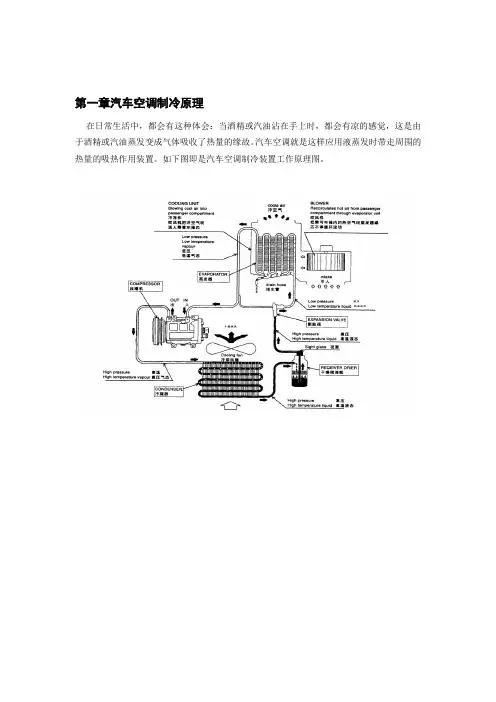

第一章汽车空调制冷原理在日常生活中，都会有这种体会：当酒精或汽油沾在手上时，都会有凉的感觉，这是由于酒精或汽油蒸发变成气体吸收了热量的缘故。
汽车空调就是这样应用液蒸发时带走周围的热量的吸热作用装置。
如下图即是汽车空调制冷装置工作原理图。
第二章空调零部件结构、工作原理(略)及故障分析1、压缩机常见故障现象：(泄漏、断脚、异响、离合器坏，吸排气短路 )2、冷凝器常见故障现象：(泄漏、翅片变形、表面脏 )3、膨胀阀常见故障现象：(感温包泄漏、与管面接触不良、阀口或滤网堵、 ) 4、蒸发器常见故障现象：(泄漏、翅片变形、表面脏 )5、储液干燥器常见故障现象：(滤网堵、分子筛失效、易熔塞熔化)6、压力开关常见故障现象：(壳体破损泄漏、触点烧蚀、参数功能失效)7、温控器常见故障现象：(参数漂移、功能失效)8、蒸发器风机常见故障现象：(叶轮坏、碳刷磨损、电流大、转速低无风)9、加热器常见故障现象：(泄漏、翅片变形、表面脏 )10、真空电磁阀常见故障现象：(接管断裂、不工作 )11、电阻器常见故障现象：(电阻丝(膜)烧毁、保险断开、外形破损 )12、A/C开关常见故障现象：(开关功能失效)第三章空调系统故障分析表第四章系统的常规检查与正确使用空调的常规检查（1）用手感检查各部分温度是否正常。
用手触摸空调系统管路及各部件，检查表面温度。
正常情况下，低压管路呈低温状态，高压管路呈高温状态。
压缩机高低压侧之间应有明显温差，冷凝器表面热度均匀，不应有特别热的部位，贮液器进出口之间不应有明显的温差，膨胀阀进口处不应发生霜冻现象。
（2）用肉眼检查泄漏部位及表面情况。
所有连接部位或冷凝器表面一旦出现油渍，一般都说明此处有泄漏，但压缩机前轴封处漏油有可能是轴承漏油。
（3）从视液窗玻璃判断系统工况。
从视液窗观察工质情况：①清晰、无气泡，但a) 出风口是冷的，制冷系统正常。
b) 出风口不冷，无制冷剂。
c) 出风口不够冷，而关掉压缩机1min后，仍有气泡慢慢流动，或在关闭压缩机的一瞬间就清晰无气泡、无流动，则制冷剂太多。
看图学习维修空调器电路板（上）第4章继电器驱动和其他常见电路故障第1节继电器驱动电路故障继电器驱动电路以反相驱动器和继电器为核心，其故障在实际维修中也占到一定比例，本节介绍相关维修方法及技巧。
一、继电器线圈开路损坏，压缩机不运行故障说明：海信KFR-25GW空调器，开机后显示板组件上的“电源”、“运行”指示灯亮，但空调器不制冷，检查室外风机运行、压缩机不运行。
图4-1所示为压缩机继电器驱动电路原理图。
1．检查压缩机工作电压如图4-2所示，使用万用表交流电压挡在室外机接线端子处测量压缩机电压，正常电压为交流220V，实测为0V，说明室内机未向压缩机供电；在室内机接线端子上测量压缩机电压仍为0V;根据“运行”指示灯亮判断CPU已输出压缩机控制信号，故障点应在压缩机继电器驱动电路。
2．查看压缩机继电器焊点由于老式主板压缩机继电器线圈焊点容易虚焊造成压缩机无供电故障，因此首先查看焊点是否虚焊，从图4-3可以看出，本例焊点良好，没有虚焊故障。
说明：压缩机继电器有4个引脚，焊点1和焊点2为线圈引脚，焊点3和焊点4为触点引脚。
3．测量线圈两端电压如图4-4所示，遥控开机，使用万用表直流电压挡测量继电器线圈两端电压，正常为直流12V，实测为直流14V（本机主板未设7812稳压集成电路，因此测得的电压随交流220V变化），说明控制电路正常，应重点检查继电器线圈阻值是否正常。
说明：测量时红表笔接②脚，黑表笔接①脚，万用表显示屏显示的数值为正电压，否则显示数值为负电压。
4.测量线圈①脚对地电压如图4-5所示，用遥控器关机但是不拔下空调器电源插头，使用万用表直流电压挡，测量线圈①脚的电压，由于继电器线圈正常时为导通状态且阻值较小，因此正常值约等于12V电压，如果实测结果为0V，可大致判断线圈开路，应断开电源后再使用万用表电阻挡测线圈阻值，本例实测结果为0V，初步判断线圈开路损坏。
5．测量线圈电阻如图4-6所示，断开空调器电源，使用万用表电阻挡测量继电器线圈阻值，正常值为200Ω左右，实测结果为无穷大。
