竖直角观测

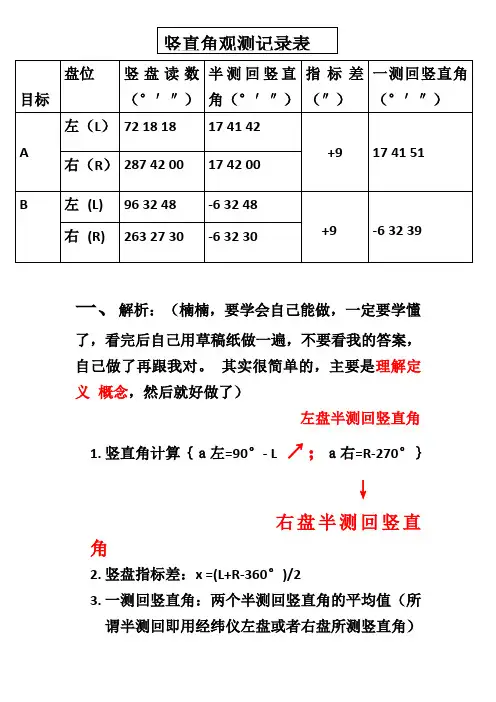

目标 盘位 竖盘读数（°′″） 半测回竖直角（°′″） 指标差（″） 一测回竖直角（°′″）

A 左（L） 72 18 18 17 41 42 +9 17 41 51

右（R） 287 42 00 17 42 00

B 左 (L) 96 32 48 -6 32 48 +9 -6 32 39

右 (R) 263 27 30 -6 32 30

一、解析：（楠楠，要学会自己能做，一定要学懂了，看完后自己用草稿纸做一遍，不要看我的答案，自己做了再跟我对。 其实很简单的，主要是理解定义

概念，然后就好做了）

左盘半测回竖直角

1. 竖直角计算｛ａ左=90°- L ↗；ａ右=R-270°｝

↓

右盘半测回竖直角

2. 竖盘指标差：x =(L+R-360°)/2

3. 一测回竖直角：两个半测回竖直角的平均值（所谓半测回即用经纬仪左盘或者右盘所测竖直角）【一个测回=两个半测回】

二、计算步骤;（单位：° ′ ″） 竖直角观测记录表 1.半测回：

ａ左（1）=90°-72° 18′ 18 ″=17 °41′ 42″

ａ右（1）=287°42° 00 ″-270°=17° 42 ′00″

ａ左（2）=90°-96 °32′ 48 ″= -6 °32′ 48″

ａ右（2）=263°27′30″ -270°= -6°32′30″

2.指标差：

x（1）=（72°18′ 18″+287°42′00″-360°）/2=+9

x（2）=(96°32′48″+263°27′00″ -360°)/2=+9

3.一测回竖直角：

（17 °41′42″+17°42′00″）/2=17°41′51″

{-6°32 ′48 ″- 6′32′30″}/2=-6 °32′39″

目标 盘位 竖盘读数（°′″） 半测回竖直角（°′″） 指标差（″） 一测回竖直角（°′″）

A

左（L） 72 18 18 17 41 42

+9

17 41 51 右（R） 287 42 00 17 42 00

B 左 (L) 96 32 48 -6 32 48

+9

-6 32 39 右 (R) 263 27 30 -6 32 30

一、解析：（楠楠，要学会自己能做，一定要学懂了，看完后自己用草稿纸做一遍，不要看我的答案，自己做了再跟我对。 其实很简单的，主要是理解定义 概念，然后就好做了）

左盘半测回竖直角

1. 竖直角计算｛ａ左=90°- L ↗；ａ右=R-270°｝

↓

右盘半测回竖直角

2. 竖盘指标差：x =(L+R-360°)/2

3. 一测回竖直角：两个半测回竖直角的平均值（所谓半测回即用经纬仪左盘或者右盘所测竖直角）竖直角观测记录表 【一个测回=两个半测回】

二、计算步骤;（单位：° ′ ″）

1.半测回：

ａ左（1）=90°-72° 18′ 18 ″=17 °41′ 42″

ａ右（1）=287°42° 00 ″-270°=17° 42 ′00″

ａ左（2）=90°-96 °32′ 48 ″= -6 °32′ 48″

ａ右（2）=263°27′30″ -270°= -6°32′30″

2.指标差：

x（1）=（72°18′ 18″+287°42′00″-360°）/2=+9

x（2）=(96°32′48″+263°27′00″ -360°)/2=+9

3.一测回竖直角：

（17 °41′42″+17°42′00″）/2=17°41′51″

{-6°32 ′48 ″- 6′32′30″}/2=-6 °32′39″

角定义及测量原理

中文词条名：竖直角定义及测量原理

1、定义：竖直角竖直角是同一竖直面内视线与水平线间的夹角，可用Α表示。其角值为-90°～0°～90°。视线上倾斜，竖直角为仰角，符号为正。视线向下倾斜，竖直角为俯角，符号为负。

2、测量原理：竖直角与水平角一样，其角值也是度盘上两个方向读数之差。不同的是竖直角的两个方向中必有一个是水平方向。

任何类型的经纬仪，制作上都作要求当竖直指标水准管气泡居中，望远镜视准轴水平时，其竖盘读数是一个固定值。因此，在观测竖直角时，只要观测目标点一个方向并读取竖盘读数便可算得该目标点的竖直角，而不必观测水平方向。

如水平视线、瞄准目标A、B的读数分别为N、A、B，

则 ΑA = A - N 当N﹤A时 或

ΑA =N - A 当N﹥A时；（ΑA为正）

ΑB =N - B 当N﹤B时 或

ΑB = B - N 当N﹥B时。（ΑB为负）

提问：水平角、竖直角的概念

视距测量计算公式：

平距：D=KLCOS2=100*(b-a)* COS2右

高差：h=D*TAN+i-v

测站点高：H=H站+h= H站+i+ D*TAN-v=Hi+ D*TAN-v

其中：b下丝读数，a上丝读数，v中丝读数， Hi仪器水平视线高程

实训六 竖直角测量

一、目的与要求

1.熟悉经纬仪竖盘部分的构造；并掌握确定竖直角计算公式的方法。

2.掌握竖直角观测、记录、计算及指标差的检验方法。

3.每三人一组，轮换操作。

二、仪器准备

DJ6级经纬仪1台，记录板1块，测伞1把，拔针1根。

三、方法与步骤

1.在某指定点上安置经纬仪。

2.以盘左位置使望远镜实现大致水平。看竖盘指标所指的读数是90°或0°，以确定盘左时的竖盘起始读数，记着L始；同样，盘右位置看盘右时的竖盘起始读数，记着R始。一般情况下：R始＝L始±180°

3.以盘左位置将望远镜物镜端抬高，当视准轴逐渐向上倾斜时，观察竖盘注记形式是增加还是减少，借以确定竖直角和指标差的计算公式。

竖直角的观测方法

竖直角观测方法

一、引言

竖直角观测方法是测量和确定地面上两点之间的高度差的一种常用方法。在工程测量、地理测量和建筑测量中，竖直角观测方法被广泛应用。本文将介绍竖直角观测方法的原理、仪器及操作步骤，并结合实际案例进行解析。

二、原理

竖直角观测方法基于三角学原理，利用直角三角形的性质计算两点之间的高度差。所谓竖直角，是指两条直线相交于一点，且相交角为90度。在测量中，我们利用测站、目标点和视轴构成一个直角三角形，通过测量观测角度和测站与目标点之间的距离，就可以计算出两点之间的高度差。

三、仪器

竖直角观测方法需要使用到以下仪器：

1. 测量仪器：包括自动水平仪、测距仪、经纬仪等。

2. 辅助工具：包括三脚架、测量杆、标尺等。

四、操作步骤

竖直角观测方法的操作步骤如下：

1. 设置测站：选择一个平坦的地面作为测站点，使用三脚架将测量仪器稳定固定在上面。

2. 调平仪器：使用自动水平仪对仪器进行调平，保证测量的准确性。

3. 定位目标点：选择要测量高度差的目标点，并使用测量杆等工具将其固定在地面上。

4. 观测角度：通过经纬仪等仪器观测测站与目标点之间的角度，并记录下来。

5. 测量距离：使用测距仪等仪器测量测站与目标点之间的水平距离，并记录下来。

6. 计算高度差：根据观测角度和测量距离，利用三角学原理计算出两点之间的高度差。

五、实际案例

为了更好地理解竖直角观测方法的应用，我们以建筑测量为例进行解析。假设我们需要测量一座建筑物的高度，测站点为建筑物旁边的平坦地面，目标点为建筑物的顶部。我们按照上述步骤进行操作，测量出测站与目标点之间的角度为75度，水平距离为50米。根据三角学原理，我们可以计算出建筑物的高度差为50米*tan(75度)。

六、总结

竖直角观测方法是一种常用的测量高度差的方法，通过观测角度和测量距离，可以计算出两点之间的高度差。在实际应用中，我们需要选择合适的仪器，并按照操作步骤进行测量。竖直角观测方法的应用范围广泛，涉及到工程测量、地理测量和建筑测量等领域。通过合理的测量和计算，可以得到准确的高度差数据，为相关领域的工作提供有力支持。
