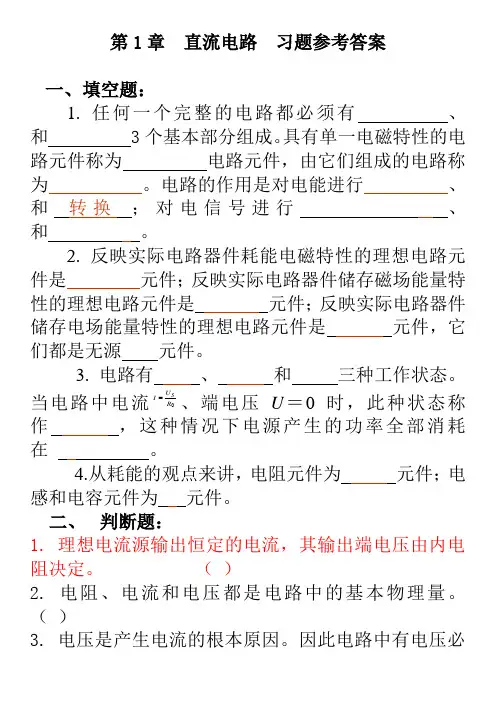

第1章 直流电路 习题参考答案
一、 填空题：
1. 任何一个完整的电路都必须有 、
和 3个基本部分组成。具有单一电磁特性的电路元件称为 电路元件，由它们组成的电路称为 。电路的作用是对电能进行 、
和 转换 ；对电信号进行 、
和 。
2. 反映实际电路器件耗能电磁特性的理想电路元件是 元件；反映实际电路器件储存磁场能量特性的理想电路元件是 元件；反映实际电路器件储存电场能量特性的理想电路元件是 元件，它们都是无源 元件。
3. 电路有 、 和 三种工作状态。当电路中电流0RUIS、端电压U＝0时，此种状态称作 ，这种情况下电源产生的功率全部消耗在 。
4.从耗能的观点来讲，电阻元件为 元件；电感和电容元件为 元件。
二、 判断题：
1. 理想电流源输出恒定的电流，其输出端电压由内电阻决定。 （ ）
2. 电阻、电流和电压都是电路中的基本物理量。
（ ）
3. 电压是产生电流的根本原因。因此电路中有电压必有电流。 （ ）
4. 绝缘体两端的电压无论再高，都不可能通过电流。
（ ）
三、选择题：（每小题2分，共30分）
1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（ ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（ ）功率。
A、吸收； B、发出。
2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ ）
A、负载电阻增大； B、负载电阻减小； C、电源输出的电流增大。
3. 当电流源开路时，该电流源内部（ ）

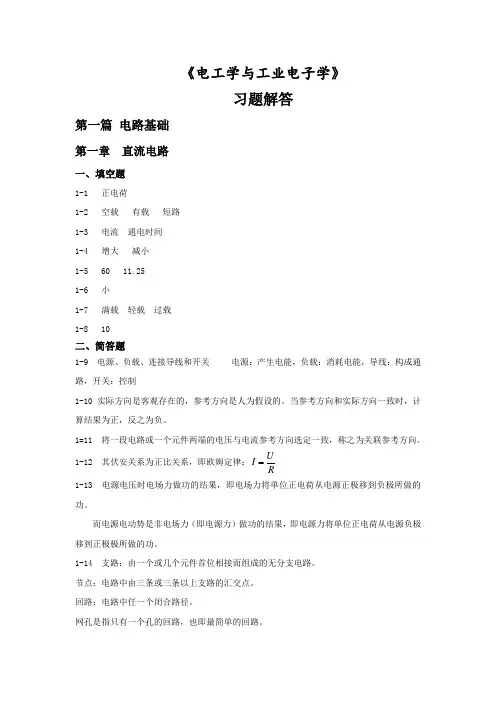

《电工学与工业电子学》
习题解答
第一篇 电路基础
第一章 直流电路
一、填空题
1-1 正电荷
1-2 空载 有载 短路
1-3 电流 通电时间
1-4 增大 减小
1-5 60 11.25
1-6 小
1-7 满载 轻载 过载
1-8 10
二、简答题
1-9 电源、负载、连接导线和开关 电源：产生电能，负载：消耗电能，导线：构成通路，开关：控制
1-10 实际方向是客观存在的，参考方向是人为假设的。当参考方向和实际方向一致时，计算结果为正，反之为负。
1=11 将一段电路或一个元件两端的电压与电流参考方向选定一致，称之为关联参考方向。
1-12 其伏安关系为正比关系，即欧姆定律：RUI
1-13 电源电压时电场力做功的结果，即电场力将单位正电荷从电源正极移到负极所做的功。
而电源电动势是非电场力（即电源力）做功的结果，即电源力将单位正电荷从电源负极移到正极极所做的功。
1-14 支路：由一个或几个元件首位相接而组成的无分支电路。
节点：电路中由三条或三条以上支路的汇交点。
回路：电路中任一个闭合路径。
网孔是指只有一个孔的回路，也即最简单的回路。
三、分析计算题
1-15. 12324RRR 232RR
总电阻： 1233333427RRRRRRRR
电路电流：23105IRR
电源电压：335735UIRRVR
1-16
(a) (b)
1-17 位置1： 1010.19,9IA 9.9UV
位置2： 0IA 10UV
位置3： 101000.1IA 0UV
1-18 开关接1： 0UV
开关接2： 1123102005//200200SUURVRRR
开关打开：112102002.5200600SUURVRR
目录
第1章电路的基本概念与定律3
第1.5节电源有载工作、开路与短路. . . . . . . . . . . . . . . . . . . 3
第1.5.1题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
第1.5.2题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
第1.5.3题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
第1.5.4题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
第1.5.6题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
第1.5.8题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
第1.5.11题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
第1.5.12题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
第1.6节基尔霍夫定律. . . . . . . . . . . . . . . . . . . . . . . . . . . 9
第1.6.2题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
第1.7节电路中电位的概念及计算. . . . . . . . . . . . . . . . . . . . . 10

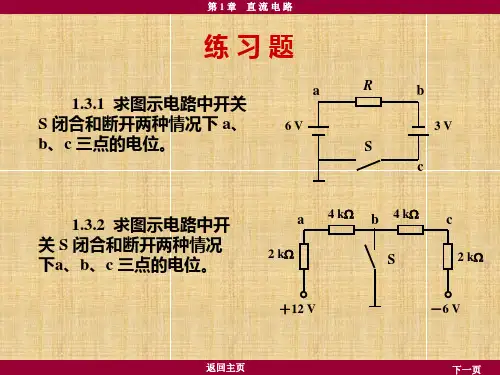

第一章习题

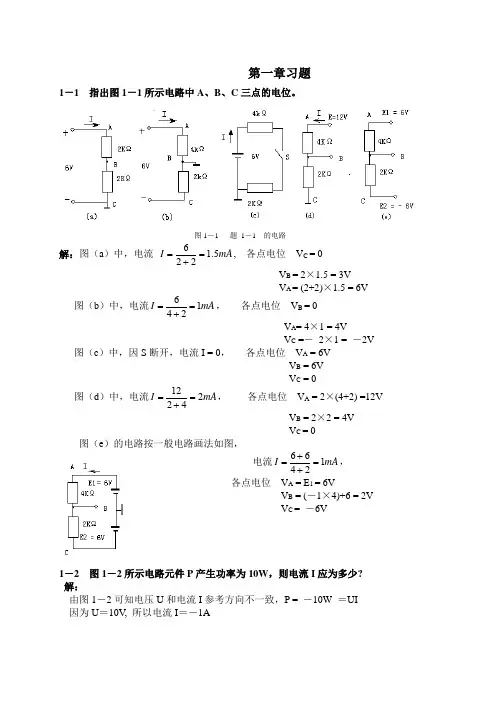

1－1 指出图1－1所示电路中A、B、C三点的电位。
