51单片机实验-实验二P1口输入、输出实验

单⽚机实验报告

单⽚机实验报告

姓名学号

时间地点

实验题⽬软件开发环境和简单程序设计

⼀、实验⽬的1. 学习I/O⼝的使⽤⽅法。

2. 学习延时⼦程序、查表程序的编写和使⽤。

⼆、实验主要仪器及环境PC机、W A VE软件、仿真器+仿真头、实验板、电源等。

三、实验内容1、P0⼝做输出⼝，接⼋只LED，编写程序，使LED循环点亮,间隔0.5秒。

2、P1．0--P1．7作输⼊⼝接拨动开关S0--S7；P0.0--P0.7作输出⼝，接发光⼆极管L1—L8，编写程序读取开关状态，将此状态在对应的发光⼆极管上显⽰出来，同时将开关编号（0—7）显⽰在LED数码管上

四、实验步骤1、先编写好程序并通过伟福仿真软件调试。

2、将编好的程序通过仿真器掻到实验板上进⾏相应的实验。

五、实验程序流程框图、实验程序1. ORG 0000HAJMP MAIN

MAIN: MOV A,#01H；置初值

LOOP: MOV P0,A ；数据输出

RL A ；左移⼀位

ACALL DELAY

SJMP LOOPDELAY:MOV R0,#10 ；延时0.5s

K1:MOV R1,#125

K2:MOV R2,#200

K3:DJNZ R2,K3

DJNZ R1,K2

DJNZ R0,K1

RET

P0⼝循环点灯框图

AJMP START

ORG 0030H

START: MOV DPTR,#TABLE

SETB P1

MOV P2,#00H

MAIN: MOV A,P1 ；读P1⼝值

CJNE A,#0FFH,LOOP；判断是否有输⼊SJMP MAIN

LOOP: MOV P0,A

MOV R0,#00H

LOOP1:RRC A

JNC LOOP2

INC R0 ；计数

AJMP LOOP1

LOOP2:MOV A,R0

MOVC A,@A+DPTR ；查表

MOV P2,A ；P2⼝输出

AJMP MAIN

TABLE:DB 03FH 06H 5BH 4FH 66H 6DH 7DH 07H

P1⼝输⼊/输出框图

单片机上机实验报告

【实验一】 端口实验，掌握通过端口编程实现数据输出和输入的方法，并观察

结果。

实验内容：1）输出实验：假定4个端口全部连接发光二极管，编程实现所有发

光二极管同时亮，延迟一定时间（自定）后，又同时灭，如此循环。2）输入：

从P0口输入某个数据到累加器A，打开观察窗口观察数据是否进入累加器A。

实现方式：通过peripherals实现端口数据观察实验。

程序流程图：

将P0到P3端口先赋值为0，调用延迟后,再赋1，然后循环执行。

源代码：

ORG 0000H ；程序入口地址

LJMP MAIN ；跳转到主程序

ORG 0300H ；主程序地址

MAIN:MOV P0,#00H；

MOV P1 ,#00H；

MOV P2 ,#00H；

MOV P3 ,#00H ；P0~P3均赋值为0

ACALL DEL；调用延迟

MOV P0 ,#0FFH；

MOV P1 ,#0FFH；

MOV P2 ,#0FFH；

MOV P3 ,#0FFH；P0~P3均设为1

MOV A,P0；将P0口值赋给累加器

ACALL DEL；

AJMP MAIN；跳转到主程序入口

ORG 0200H； 延迟程序入口地址P0，P1,P2,P3口初始化为0

延时

P0,P1，P2，P3各端口都设为1

延时DEL:MOV R5,#04H；寄存器实现延迟，

F3:MOV R6,#0FFH；若主频为12MHZ则

F2:MOV R7,#0FFH；延时为256*256*4

F1:DJNZ R7,F1； 0.26S，人眼可分辨

DJNZ R6,F2；

DJNZ R5,F3；

RET； 从延迟程序返回

END； 结束

3.假设P0口外接一个数码管（共阴），如图，请在数码管上轮流显示数字

0~9（采用软件延时）。

程序流程图:

将数码管的真值编码0~9依次赋给P0并调用延迟，然后循环运行程序即可。

源代码：

ORG 0000H; 程序入口

SJMP MAIN; 跳转到主程序

ORG 0300H; 主程序入口地址

单片机流水灯实验报告

电子信息工程学系实验报告

课程名称： 单片机原理及接口

实验项目名称： 实验2 流水灯实验 时间： xx-10-21 班级： 电信092 姓名： 蔡松亮 学号： 910706247

一、实 验 目 的:

进一步熟悉keil仿真软件、proteus仿真软件的使用。了解并熟悉单片机I/O口和LED灯的电路结构，学会构建简单的流水灯电路。掌握C51中单片机I/O口的编程方法和使用I/O口进行输入输出的注意事项。

二、实验原理：

MCS-51系列单片机有四组8位并行I/O口，记作P0、P1、P2和P3。每组I/O口内部都有8位数据输入缓冲器、8位数据输出锁存器及数据输出驱动等电路。四组并行I/O端口即可以按字节操作，又可以按位操作。当系统没有扩展外部器件时，I/O端口用作双向输入输出口；当系统作外部扩展时，使用P0、P2口作系统地址和数据总线、P3口有第二功能，与MCS-51的内部功能器件配合使用。

以P1口为例，内部结构如下图所示：

图 P1口的位结构

作输出时：输出0时，将0输出到内部总线上，在写锁存器信号控制下写入锁存器，锁存器的反向输出端输出1，下面的场效应管导通，输出引脚成低电平。输出1时，下面的场效应管截止，上面的上拉电阻使输出为1。作输入时：P1端口引脚信号通过一个输入三态缓冲器接入内部总线，再读引脚信号控制下，引脚电平出现在内部总线上。

I/O口的注意事项，如果单片机内部有程序存贮器，不需要扩展外部存贮器和I/O接口，单片机的四个口均可作I/O口使用；四个口在作输入口使用时，均应先对其写“1”，以避免误读；P0口作I/O口使

用时应外接10K的上拉电阻，其它口则可不必；P2可某几根线作地址使用时，剩下的线不能作I/O口线使用；P3口的某些口线作第二功能时，剩下的口线可以单独作I/O口线使用。

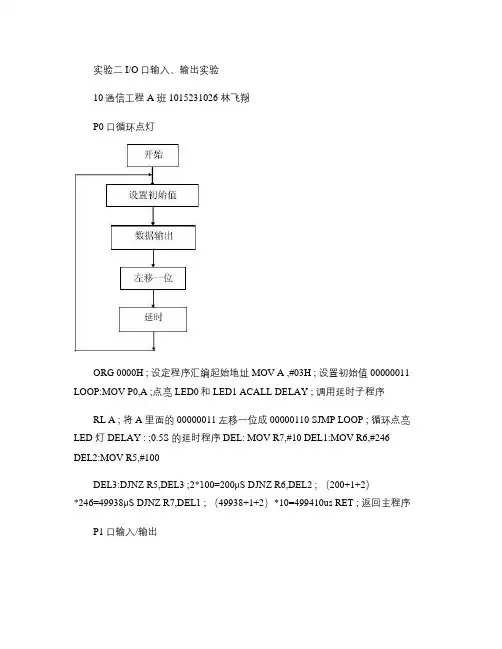

实验二 I/O口输入、输出实验

10通信工程A 班 1015231026 林飞翔

P0口循环点灯

ORG 0000H ; 设定程序汇编起始地址 MOV A ,#03H ; 设置初始值00000011

LOOP:MOV P0,A ;点亮LED0和LED1 ACALL DELAY ; 调用延时子程序

RL A ; 将A 里面的00000011左移一位成00000110 SJMP LOOP ; 循环点亮LED 灯 DELAY : ;0.5S 的延时程序 DEL: MOV R7,#10 DEL1:MOV R6,#246

DEL2:MOV R5,#100

DEL3:DJNZ R5,DEL3 ;2*100=200μS DJNZ R6,DEL2 ; （200+1+2）*246=49938μS DJNZ R7,DEL1 ; （49938+1+2）*10=499410us RET ; 返回主程序

P1口输入/输出

ORG 0000 ; 设定起始地址 SJMP MAIN

MAIN: MOV P1,#0FFH ;P1口置1 SEARCH:MOV A,P1 ; 读P1口

CJNE A,0FFH,LED ; 查询是否有按键按下 SJMP SEARCH ; 等待

LED: MOV P0, A ; 有键按下，将值读入P0 ACA LL DELAY ; 调用延时子程序

MOV R5 ,#00H ; 置计数初值=0 SHIFT: RRC A ; 输入右移1位

JNC LOOKFOR ; 若Cy=0,则数码显示 INC R5 ;Cy=1,则计数加1 SJMP SHIFT ;

跳回继续移位

LOOKFOR:MOV DPTR,#TAB ; 所查表的首地址赋给

MOV A,R5 ; 计数值做偏移量 MOVC A,@A+DPTR

MOV P2,A ; 显示相应按键值 SJMP SEARCH TAB:DB 60H,0DAH,0F2H,66H ;
