机械制图B及答案

第 页 共 14页 1 徐州师范大学试卷(3)

机械工程系 机械制造工艺与设备专业 画法几何及机械制图课程

班级 姓名 学号 得分

题 号 一 二 三 四

五 六 七 八 九

总分

得 分

阅卷人

一、在平面ABC内作一条水平线，使其到H面的距离为10mm。(10分)

二、作平面△ABC和平面△EFG的交线，并判别可见性。(10分)

第 页 共 14页 2 三、根据给出的视图，补画第三视图或视图中所缺的图线。(14分，每题7分)

1.

2.

第 页 共 14页 3 四、在指定位置将主视图画成剖视图。(12分)

五、补画视图中的缺线。(12分)

第 页 共 14页 4 六、指出下列螺纹画法中的错误，并将正确的画在指定位置。(8分)

七、在指定位置画出剖面图(键槽深为3mm)。(8分)

第 页 共 14页 5 八、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。(8分)

九、读零件图，并回答问题。(18分)

1．该零件采用了哪些视图、剖视图或其它表达方法？说明数量和名称。

2．指出该零件在长、宽、高三个方向的主要尺寸基准。

3．说明Φ40H7的意义。

4．说明M68╳2的含义。

5．画出左视图的外形。

6.说明符号 的含义。

徐州师范大学试卷(3) 答案

机械工程系 机械制造工艺与设备专业 画法几何及机械制图课程

班级 姓名 学号 得分

题 号 一 二 三 四 五 六 七 八 九 总分

得 分

阅卷人

一、在平面ABC内作一条水平线，使其到H面的距离为10mm。(10分) 6.3

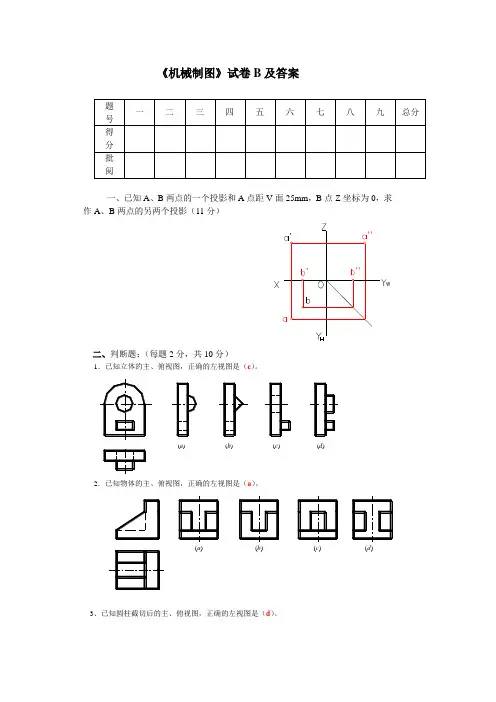

《机械制图》试卷B及答案

题

号 一 二 三 四 五 六 七 八 九 总分

得

分

批

阅

一、已知A、B两点的一个投影和A点距V面25mm，B点Z坐标为0，求作A、B两点的另两个投影（11分）

二、判断题：（每题2分，共10分）

1．已知立体的主、俯视图，正确的左视图是（c）。

(a) (b) (c) (d)

2．已知物体的主、俯视图，正确的左视图是（a）。

(a) (b) (c) (d)

3、已知圆柱截切后的主、俯视图，正确的左视图是（d）。

4、已知物体的主、俯视图，错误的左视图是（a）。

5、根据主、俯视图，判断主视图的剖视哪个是正确的。（c）

三、已知线段AB的实长为30mm，求作AB的水平投影。（15分）

四、已知圆柱被截切后的主、俯视图，求作左视图。（12分）

五、根据组合体的两个视图，补画第三视图。（14分）

1． 2.

六、补画下列视图中所缺线条。（12分）

1. 2.

七、根据所给组合体的主视图，构想三种不同的组合体并画其俯、左视图。（15分）

1． 2． 3．

八、将主视图画成半剖视图。（10分）

九、作A—A断面图和B—B断面图。（11分）

通孔

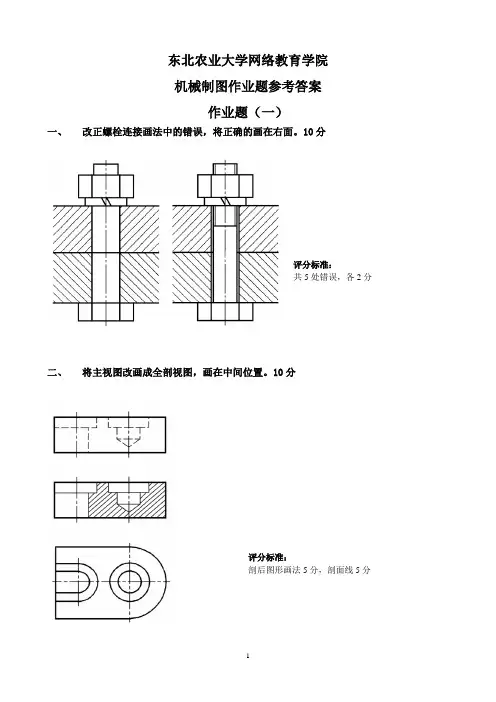

1 东北农业大学网络教育学院

机械制图作业题参考答案

作业题（一）

一、 改正螺栓连接画法中的错误，将正确的画在右面。10分

二、 将主视图改画成全剖视图，画在中间位置。10分

评分标准：

共5处错误，各2分

评分标准：

剖后图形画法5分，剖面线5分 2 三、补画左视图。15分

评分标准：直线部分7分，曲线部分8分

四、 求出主视图中相贯线的投影。15分

（

评分标准： 直线部分7分，曲线部分8分

3 五、根据已知条件，补画全剖后的左视图，并标注尺寸。 20分

评分标准：视图10分，剖视5分，尺寸5分

六、改错和回答问题 30分

1．改正剖视图上的错误

评分标准：共5处错，每处2分，计10分

2．剖视图与剖面图的区别是：计5分

答：剖面图只画出断面的形状，而剖视图除了画出断面的形状外，还要画出断后其余可见部分的投影。

3．说明装配图中都标注哪几类尺寸？ 15分

1．性能规定尺寸

2．装配尺寸

3．安装尺寸

4．外形尺寸

5．其它重要尺寸 4 东北农业大学网络教育学院

机械制图作业题参考答案

作业题（二）

一、 改正螺纹连接中的错误 10分

二、求出圆柱体俯视图中的截交线 15分

评分标准：

1．两处截交线，截交线为矩形的部分5分

2．截交线为椭圆部分10分，其中特殊点5分

评分标准：

共5处错误，各2分 5 三、求出左视图中的相贯线 15分

评分标准：

1． 实体相贯8分

2．两孔相贯线7分

四、看懂视图将主视图在中间位置上改成全剖视图 10分

机械制图复习题及答案

一、单选题（共26题，每题1分，共26分）

1.机械图样中，表示可见轮廓线采用( )。

A、粗实线

B、波浪线

C、细实线

D、细点画线

正确答案：A

2.斜视图仅表达倾斜表面的真实形状，其他部分用（ ）断开。

A、细实线

B、波浪线

C、点划线

D、粗实线

正确答案：B

3.逆时针旋入的螺纹为（ ）。

A、右旋

B、左旋

C、可能是左旋也可能是右旋

D、无法确定

正确答案：B

4.机械制图的线条规范中，看不见的轮廓线用（ ）绘制。

A、双折线

B、粗实线

C、细虚线

D、点画线

正确答案：C

5.图样中的C表示（ ）度的倒角

A、45

B、30

C、15

D、54

正确答案：A

6.将机件的局部结构用大于原图形所采用的比例画出，所得到的图形称为（ ）。

A、半剖视图

B、局部视图

C、局部放大图

D、全剖视图

正确答案：C

7.视图内作旋转剖面时外形轮廓用( )。

A、虚线 B、点线画出

C、细实线

D、实线

正确答案：C

8.铅笔用“B”表示（ ）。

A、软

B、硬

C、长

D、高度尺寸

正确答案：A

9.利用三角板配合丁字尺可画（ ）之斜线。

A、25°

B、40°

C、15°

D、35°

正确答案：C

10.下列线条中如在图形上重复时，最优先者为( )。

A、隐藏线

B、假想线

C、粗实线

D、中心线

正确答案：C

11.椭圆画法正确性较高的画法为( )。

A、同圆心画法

B、三圆心画法

C、二圆心画法

D、四心圆画法

正确答案：A

12.OY 轴简称 Y 轴是 H 面与 W 面的交线它代表（ ）

A、高度方向

B、长度方向

C、水平方向

D、宽度方向

正确答案：D

13.画半剖视图时，剖视图与视图的分界线应该为（ ）。

A、剖面线

B、虚线

C、对称中心线

D、实线

正确答案：C

14.后视图是（ ） 。 A、由后向前投影

B、由前向后投影

C、由右向左投影

D、由左向右投影
