吉林省伊通满族自治县高中物理第一章静电场1.7静电现象的应用学案无答案新人教版选修3_1

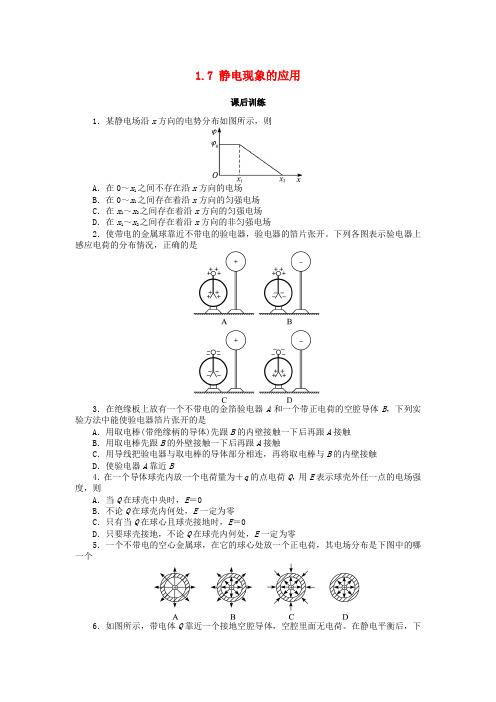

1.7 静电现象的应用课后训练1．某静电场沿x方向的电势分布如图所示，则A．在0～x1之间不存在沿x方向的电场B．在0～x1之间存在着沿x方向的匀强电场C．在x1～x2之间存在着沿x方向的匀强电场D．在x1～x2之间存在着沿x方向的非匀强电场2．使带电的金属球靠近不带电的验电器，验电器的箔片张开。

下列各图表示验电器上感应电荷的分布情况，正确的是3．在绝缘板上放有一个不带电的金箔验电器A和一个带正电荷的空腔导体B，下列实验方法中能使验电器箔片张开的是A．用取电棒(带绝缘柄的导体)先跟B的内壁接触一下后再跟A接触B．用取电棒先跟B的外壁接触一下后再跟A接触C．用导线把验电器与取电棒的导体部分相连，再将取电棒与B的内壁接触D．使验电器A靠近B4．在一个导体球壳内放一个电荷量为＋q的点电荷Q，用E表示球壳外任一点的电场强度，则A．当Q在球壳中央时，E＝0B．不论Q在球壳内何处，E一定为零C．只有当Q在球心且球壳接地时，E＝0D．只要球壳接地，不论Q在球壳内何处，E一定为零5．一个不带电的空心金属球，在它的球心处放一个正电荷，其电场分布是下图中的哪一个6．如图所示，带电体Q靠近一个接地空腔导体，空腔里面无电荷。

在静电平衡后，下列物理量中等于零的是A．导体腔内任意点的电场强度B．导体腔内任意点的电势C．导体外表面的电荷量D．导体空腔内表面的电荷量7.静电除尘器是目前普遍采用的一种高效除尘器。

某除尘器模型的收尘板是很长的条形金属板，图中直线AB为该收尘板的横截面。

工作时收尘板带正电，其左侧的电场线分布如图所示；粉尘带负电，在电场力作用下向收尘板运动，最后落在收尘板上。

若用粗黑曲线表示原来静止于P点的带电粉尘颗粒的运动轨迹，下列4幅图中可能正确的是(忽略重力和空气阻力)8．有一绝缘空心金属球A，带有4×10－6C的正电荷，一个有绝缘柄的金属小球B，带有2×10－6C的负电荷。

若把B球跟A球的内壁相接触，如图所示，则B球上电荷量为______C，A球上电荷量为______C，电荷分布在______。

学习过程
学习过一、自主学习
1.发生静电感应的导体,当感应电荷产生的附加电场E'和原电场E在导体内叠加为，即E' E时，自由电子停止定向移动，这时导体所处的状态叫静电平衡状态。

2。

处于静电平衡状态下导体的特点：（1）处于静电平衡状态下的导体,内部的场强处处为。

（2）处于静电平衡状态的整个导体是
个，它的表面是个。

（3）导体外表面处场强方向必跟该点的表面 .
3.尖端放电：专指尖端附近空
气而产生气体放电
的现象。

4。

导体上的电荷分布：导体表面越尖锐的位置电荷越,凹陷的位置几乎
电荷。

5.静电屏蔽:导体壳的表面“保护”了它所包围的区域，使之不受导体壳
外表面上的或
的影响，这种现象称为静电
屏蔽.
二、合作探究
1、处于静电平衡状态下导体的
特点
发生静电感应的导。

第一章静电场1.7静电现象的应用学案知识点感知1．静电平衡（1）静电感应现象：放在静电场中的导体，它的自由电荷受电场力作用，发生定向移动，从而重新分布，在其表面不同部分出现了正、负电荷的现象。

（2）静电平衡状态：导体上处处无电荷定向移动的状态。

（3）静电平衡条件：导体内部处处场强为零。

2．导体的静电性质（1）导体上的电荷分布：处于静电平衡状态的导体，电荷只能分布在导体外表面上。

（2）导体上的电势分布：处于静电平衡状态导体是个等势体，导体表面是等势面，沿导体表面移动电荷，电场力与表面切向垂直，电场力做功为零。

所以电势差为零，表面是等势面。

（3）导体表面附近的场强分布：处于静电平衡状态的导体表面上任一点场强方向与该点表面垂直。

3．导体空腔的静电性质（1）腔内无电荷时导体的性质（2）腔内有电荷时导体的性质（3）静电屏蔽4.尖端放电要点一处理静电平衡的“观点”1．远近观“远近观”是指处于静电平衡状态的导体，离场电荷较近和较远的两端将感应出等量的异种电荷，而导体的中间部分可认为无感应电荷产生．2．整体观“整体观”是指把两个或多个原来彼此绝缘的导体接触或用导线连接时，就可把它们看作是一个大导体，再用“远近观”判断它们的带电情况．要点二静电平衡两种情况的实现方法和其本质是什么？1．两种情况(1)导体内空腔不受外界影响，如图1－7－2甲所示．(2)接地导体空腔外部不受内部电荷影响，如图乙所示．图1－7－22．实现过程(1)如图甲，因场源电荷产生的电场与导体球壳表面上感应电荷在空腔内的合场强为零，达到静电平衡状态，对内实现了屏蔽．(2)如图乙，当空腔外部接地时，外表面的感应电荷将因接地传给地球，外部电场消失，对外起到屏蔽作用．3．本质：静电感应与静电平衡.为什么可以把导体的带电情况看成“面分布”？我们知道导体达到静电平衡后，电荷是分布在它的表面的，下面我们通过一个带电金属球的案例计算，说明把金属导体看成“面分布”的理由．设金属球的半径为R ，从手册上查得空气的击穿场强为E m ＝3×106 V/m ，空气中该金属球所能带的最大电荷量为Q m ，可以从公式E m ＝k Q m R 2来计算，这样Q m ＝E m ·R 2k.金属球表面每单位面积带电荷量Q ＝Q m 4πR 2＝E m 4πk ，把数据代入得Q ＝3×1064π×9×109C/m 2＝2.65×10－5 C/m 2.原子直径d 约为2×10－10 m ，一个原子在金属球表面所占的面积为πd 24＝π×(2×10－10)24m 2＝3.14×10－20 m 2 一个表面原子的带电荷量为q ＝Q πd 24＝2.65×10－5×3.14×10－20 C ＝8.3×10－25 C一个电子电荷量e ＝1.6×10－19 C ，当金属球带电荷量最多时(此时球外表面场强为空气击穿场强)，与表面一个原子相关大小面积所带电荷量只有8.3×10－25 C ，连一个电子电荷量都不到，由此我们有充分理由把金属导体带电看成“面分布”. 课堂练习1.下列措施中，属于防止静电危害的是( )A ．油罐车后有一条拖在地上的铁链条B ．小汽车上有一根露在车面上的小天线C ．在印染厂中保持适当的湿度D ．在地毯上夹杂0.05～0.07 mm 的不锈钢丝导电纤维 答案 ACD 解析 B 选项属于防止静电平衡．2．下图中P 是一个带电体，N 是一个不带电的金属空腔，在哪些情况下，放在绝缘板上的小纸屑(图中S )不会被吸引( )答案 AD3．如图1－7－5所示，图1－7－5在球壳内部球心放置带电荷量＋Q 的点电荷，球壳内有A 点，壳壁中有B 点，壳外有C 点，则下列说法正确的是( )A ．A 、B 两点场强均为零B ．E A >E B >E CC ．如果A 、C 和球心在一条直线上，则A 、C 两点的场强方向相同D ．B 点场强方向指向球心答案 C 解析 ＋Q 放在球壳内，由于静电感应，内壁感应出负电荷，外壁感应出等量的正电荷．如下图所示，是＋Q 与感应电荷产生的电场线形状，球壳壁内部场强为零，其他地方的场强与仅存在点电荷＋Q 时产生的场强相同，故E A >E C >E B ；如果A 、C 和球心在一条直线上，则A 、C 两点场强方向相同．4．处于静电平衡状态的导体的特点是什么？答案(1)处于静电平衡状态的导体内部场强处处为零(2)导体表面任一点的场强方向与该处的表面垂直(3)净电荷只能分布在导体的外表面上，电荷在导体的外表面上的分布往往是不均匀的，越尖的地方，电荷分布的密度越大，附近的电场也越强．对一孤立的带电导体，可视为导体处于自己所带电荷的电场中，达到静电平衡时，也有以上特点.一、静电平衡下的导体【例1】如图1－7－3所示，图1－7－3一导体球A带有正电荷，当只有它存在时，它在空间P点产生的电场强度的大小为E A.在A球球心与P点连线上有一带负电的点电荷B，当只有它存在时，它在空间P点产生的电场强度大小为E B.当A、B同时存在时，根据场强叠加原理，P点的场强大小应为()A．E B B．E A＋E B C．|E A－E B| D．以上说法都不对答案D解析当带电导体球周围无其他导体或带电体存在时，导体球上的电荷将均匀分布在导体球表面．根据题意，均匀分布在导体球上的电荷在P点产生的场强为E A，当把点电荷放在B点后，虽然导体球所带的总电荷量未变，但因静电感应，导体球上的电荷将重新分布，直到达到静电平衡．这时，导体球上的电荷在P点产生的场强E A′不等于E A.由于点电荷不涉及电荷如何分布的问题，它在P点产生的场强与周围是否存在其他电荷无关，所以仍为E B，当点电荷与导体球A同时存在时，P点的场强应由E A′与E B叠加而成，而不是由E A与E B叠加，这样就能立即断定A、B、C三个选项都是不对的．二、静电平衡【例2】将悬挂在细线上的带正电的小球A放在不带电的金属图1－7－4空心球C内(不和球壁接触)，另有一个悬挂在细线上的带负电的小球B向C靠近，如图1－7－4所示，说法正确的有()A．A往左偏离竖直方向，B往右偏离竖直方向B．A的位置不变，B往右偏离竖直方向C．A往左偏离竖直方向，B的位置不变D．A和B的位置都不变答案B解析带正电的小球A放在不带电的空心球C内，通过静电感应，空心球外壳带正电，内壁带负电．因此，金属空心球C和带电小球B带异种电荷，所以B受C球的吸引往右偏离竖直方向．而由于空心球C能屏蔽小球B 所产生的外部电场，使小球A不受外电场的作用，所以A的位置不变．题型探究题型一静电现象的应用在绝缘板上放有一个不带电的金箔验电器A和一个带正电荷的空腔导体B.下列实验方法中能使验电器箔片张开的是()A．用取电棒(带绝缘柄的导体棒)先跟B的内壁接触一下后再跟A接触B．用取电棒先跟B的外壁接触一下后再跟A接触C．用绝缘导线把验电器跟取电棒的导体部分相连，再把取电棒与B的内壁接触D．使验电器A靠近B思维步步高空腔导体的特点是什么？空腔导体的外壁和内壁的带电情况如何？使验电器金属箔片张开的方法有几种？解析在A选项中先和B的内壁接触后，由于B的内壁本身没有电荷，所以再接触A时验电器箔片不张开．答案BCD拓展探究在一个导体球壳内放一个电荷量为＋Q的点电荷，用E p表示球壳外任一点的场强，则()A．当＋Q在球壳中央时，E p＝0 B．不论＋Q在球壳内何处，E p一定为零C．只有当＋Q在球心且球壳接地时，E p＝0 D．只要球壳接地，不论＋Q在球壳内何处，E p一定为零答案 D解析如果球壳不接地，球壳内部放入的电荷会产生电场，这个电场周围的导体会感应出电荷，形成新的电场．带电球壳的特点是：①所有电荷都分布在球外表面上，球壳内部没有净电荷．②球壳内场强为零．③如果在球壳内部放入电荷，则电场线在球壳上中断.题型二静电平衡一个不带电的空心金属球，在它的球心处放一个正电荷，其电场分布是下图中的哪一个()思维步步高在金属球内部的电场分布情况如何？球壳起到什么作用？在球壳外还有没有电场存在？如果有，电场指向什么方向？解析在球壳内、外表面之间不会有电场存在，球壳的内表面上应该分布的是负电荷，外表面上应该分布的是正电荷，所以B选项正确．答案 B拓展探究如果把该电荷移到球壳外，请叙述一下电场的分布情况．答案当电荷移动到球壳以外之后，球壳对电场产生屏蔽，球壳内部没有电场线．导电体放在导体内部，导体内壁感应出电荷，根据电荷守恒定律，外壁和内壁所带电荷性质相反；当电荷放在导体外部，靠近导体处感应出异种电荷，根据电荷守恒定律，远离导体处感应出同种电荷.一、选择题1．人们在晚上脱衣服时，有时会看到火花四溅，并伴有“劈啪”声，这是因为()A．衣服由于摩擦而产生了静电B．人体本身是带电体C．空气带电，在衣服上放电所致D．以上说法均不正确答案A解析若我们身穿含有化纤成分的衣服，且始终在运动，使衣服与衣服之间、衣服和皮肤之间不停地摩擦，在摩擦中会使衣服上带有异种电荷．在脱衣服时正电荷和负电荷碰到一起就产生放电现象，于是我们听到“劈啪”的放电声音，若是晚上还可以看见火花四溅的现象．2．一金属球，原来不带电，图1现沿球直径的延长线放置一点电荷，如图1所示．球内直径上a、b、c三点场强大小分别为E a、E b、E c，三者相比()A．E a最大B．E b最大C．E c最大D．E a＝E b＝E c答案 D3．如图2所示，图2把一个架在绝缘支架上的枕形导体放在正电荷形成的电场中．导体处于静电平衡时，下列说法正确的是() A．A、B两点场强相等，且都为零B．A、B两点场强不相等C．感应电荷产生的附加电场E A<E B D．当电键S闭合时，电子从大地沿导线向导体移动答案AD解析处于静电平衡状态的导体内部合场强为零，所以A选项正确．当电键闭合，导体和大地是一个整体，导体处于这个整体的尖端，把负电荷从地球上吸引过来，所以D选项正确．4．如图3所示，金属球壳原来带电，而验电器原来不带电，现将金属球壳内表面与验电器的金属小球相连．验电器的金属箔将()图3A．不会张开B．一定会张开C．先张开，后闭合D．可能张开答案 A5．如图4所示，两个相同的空心金属球M和N，M带－Q电荷，N不带电(M、N相距很远，互不影响)，旁边各放一个不带电的金属球P和R，当将带正电Q的小球分别放入M和N的空腔中时()图4A．P、R上均出现感应电荷B．P、R上均没有感应电荷C．P上有，而R上没有感应电荷D．P上没有，而R上有感应电荷答案D解析当将带正电Q的小球放入M的空腔中时，对M产生静电感应使M的内表面带负电，而外表面带正电，其电荷量为Q，它与原来金属球M外表面所带的－Q正好中和，使外表面不带电，实际上是M所带－Q被吸引至内表面，所以金属球M外部不存在电场，不能对P产生静电感应，P上没有感应电荷．当将带正电Q的小球放入原来不带电的N的空腔中时，对N产生静电感应，使N内表面带负电荷，N外表面带正电荷，N外部有电场，对R产生静电感应，使左端带负电，右端带正电．选项D正确．6．使带电的金属球靠近不带电的验电器，验电器的箔片张开．下列各图表示验电器上感应电荷的分布情况，正确的是()答案B解析带负(正)电的金属球靠近不带电的验电器时，在验电器上感应出异种电荷，验电器的顶端带上了正(负)电荷，金属箔片带上了负(正)电．7．如图5所示，图5A、B为两个带等量异号电荷的金属球，将两根不带电的金属棒C、D放在两球之间，则下列叙述正确的是()A．C棒的电势一定高于D棒的电势B．若用导线将C棒的x端与D棒的y端连接起来的瞬间，将有从y流向x的电子流C．若将B球接地，B所带的负电荷全部流入大地D．若将B球接地，B所带的负电荷还将保留一部分答案ABD解析由图所示的电场线方向可知A、B、C、D的电势高低为U A>U C>U D>U B.当用导线将C棒的x 端与D棒的y端连接的瞬间，将有自由电子从电势低的D棒流向电势高的C棒，这时C与D已通过导线连接为一个导体了，静电平衡后，它们的电势相等，C的x端仍带负电，D的y端仍带正电，而C的右端及D的左端均不带电，即C右端的正电荷与D左端的负电荷中和掉了．当将B球接地时，一部分自由电子从低于大地电势的B球上流向大地，而一部分电子受到D棒y端正电荷的吸引而保留在靠近y的近端处，如果把带正电的A球移走，接地的B球上的负电荷才全部流入大地．故选项A、B、D正确．二、计算论述题8．在正点电荷Q附近有两个绝缘导体M、N，由于静电感应发生了如图6所示的电荷分布，当用导线将a、d两点连接起来时，导线中是否有电流流过，如果有电流，电流的方向是怎样的？图6答案有a→d的电流9．如图7所示，图7在孤立点电荷＋Q形成的电场中，金属圆盘A处于静电平衡状态．若金属圆盘平面与点电荷在同一平面内，试在圆盘内作出由盘上感应电荷形成的附加电场的三条电场线(用实线表示，要求严格作图)答案见解析图解析画出感应电荷形成的附加电场在圆盘内的三条电场线(实线)，如下图所示．圆盘A处于静电平衡状态，因此内部每点的合场强都为零，即圆盘A内的每一点，感应电荷产生的电场强度都与点电荷Q在那点产生的电场强度大小相等、方向相反，即感应电荷产生的电场线与点电荷Q产生的电场线重合，且方向相反(注意图中的虚线是为了确定A内的实线而画出的，它并不表示A外部的电场线)．10．为研究静电除尘，有人设计了一个盒状容器，容器侧面是绝缘的透明有机玻璃，它的上下底面是面积S＝0.04 m2的金属板，间距L＝0.05 m，当连接到U＝2 500 V的高压电源正、负两极时，能在两金属板间产生一个匀强电场，如图8所示．现把一定量均匀分布的烟尘颗粒密闭在容器内，每立方米有烟尘颗粒1013个，假设这些颗粒都处于静止状态，每个颗粒带电荷量为q＝＋1.0×10－17C，质量为m＝2.0×10－15kg，不考虑烟尘颗粒之间的相互作用和空气阻力，并忽略烟尘颗粒所受重力．求合上电键后：图8(1)经过多长时间烟尘颗粒可以被全部吸附？(2)除尘过程中电场对烟尘颗粒共做了多少功？(3)经过多长时间容器中烟尘颗粒的总动能达到最大？答案(1)0.02 s(2)2.5×10－4 J(3)0.014 s解析(1)由题可知，只要上板表面的烟尘能被吸附到下板时，烟尘即被认为全部吸收．烟尘所受静电力为F＝qU/L，L＝12at2＝12Fm t2＝qUt22mL得t＝2mqU L＝0.02 s(2)由于板间烟尘颗粒均匀分布，可以认为烟尘的质心位于板间中点位置，因此，除尘过程中静电力对烟尘所做总功为W＝12NSLqU＝2.5×10－4 J.(3)解法一 设烟尘颗粒下落距离为h ，则板内烟尘总动能E k ＝12m v 2·NS (L －h )＝qULh ·NS (L －h )．当h ＝L2时，E k 达最大．又据h ＝12a 21t则t 1＝ 2h a ＝ mqUL ＝0.014 s解法二 假定所有烟尘集中于板中央，当烟尘运动到下板时，系统总动能最大． 则L 2＝12at 21 所以t 1＝ mqUL ＝0.014 s补充训练1.A 如图所示，将一个导体棒靠近一个带正电的验电器的金属小球，发现验电器张角逐步减小，由此可断定导体原来一定( )A .带正电B .带负电C .不带电D .无法确定答案:B2.B 如图所示，接地金属球A 的半径为R ，球外有一个带电荷量为Q ，到球心O 的距离为r 的点电荷.则该点电荷在球心O 处产生的场强大小等于( )A .22R Qk r Q k- B .22R Qk r Q k+C .0D .2rQ k答案:D3.B 一个金属球原来不带电，现沿着球的直径的延长线放置一个均匀带电细杆MN ，如图所示则金属球上感应电荷所产生的电场在球内直径上a 、b 、c 三点的场强大小E a 、E b 、E c 的大小关系为()A .E a 最大B .E b 最大C .E c 最大D .E a =E b =E c答案:C4.B 如图所示，Q 为一带正电的点电荷，P 为原来不带电的枕形金属导体，a 、b 为导体内的两点.当导体P 处于静电平衡状态时()A .a 、b 两点的场强大小E a 、E b 的关系为E a >E bB .E a 、E b 的大小关系E a =E b =0C .感应电荷在a 、b 两点产生的场强大小E a ′和E b ′的关系是E a ′>E b ′D .感应电荷在a 、b 两点产生的场强大小E a ′和E b ′的关系是E a ′=E b ′ 答案:BC5.B 如图所示，在真空中把一绝缘导体向带负电的小球P 缓缓靠近(不相碰).下列说法中正确的是()A .B 端的感应电荷越来越多B .导体内场强越来越大C .导体的感应电荷在M 点产生的场强恒大于在N 点产生的场强D .导体的感应电荷在M 、N 两点产生的场强相等 答案:AC6.C 如图，在两个固定电荷+q 和-q 之间放入两个原来不带电的导体，1、2、3、4为导体上的四个点.在达到静电平衡后，各点的电势分别为φ1、φ2、φ3、φ4，则( )A .φ4>φ3>φ2>φ1B .φ4=φ3>φ2=φ1C .φ4<φ3<φ2<φ1D .φ4=φ3<φ2=φ1答案:B二、填空题(每空6分，共30分)7.B 如图所示，带电荷量分别为+Q 和-Q 的两个点电荷a 与b 相距L ，在a 与b 间放置一个原来不带电的导体P .当导体P 处于静电平衡状态时，感应电荷在a 、b 连线的中点c 处(c 在导体P 内)产生的电场强度大小为______，方向为______ 答案:28L kQ ;沿ba 连线向左8.B 如图所示，a 为一带电荷量q =1.0×10-5C 的正点电荷，b 为一原来不带电的导体，c 、d 为导体b 内的两点，这两点到点电荷a 的距离都等于10cm .当导体b 处于静电平衡状态时，导体内的感应电荷在c 点和d 点产生的场强大小分别为E c =______N ／C ，E d =______N ／C .请在图中画出感应电荷在c 、d 两点产生的场强的方向.答案:9×106;9×106;图略9.C 如图所示，处于静电平衡状态下的导体内部有a 、b 两点，则将某电荷从a 匀速移到b 的过程中，外力所做的功为______ 答案:0三、计算题(每小题17分，共34分)10.B 如图所示，长为L 的导体棒原来不带电，现将一带电荷量为q 的点电荷放在距棒左端R 处，当达到静电平衡后，棒上的感应电荷在棒内距右端L 31处产生的场强大小为多少? 答案:2)32(9R L kq E E +=='11.C 如图所示，空间存在一方向竖直向下的匀强电场.长L =0.5m 的绝缘细线一端固定于电场中的O 点，另一端系一带电荷量q =+4×10-5C 、质量m =0.1kg 的小球在竖直平面内做圆周运动已知当小球以速率v =4m ／s 通过最高点A 时，绝缘细线中的张力为2N ，求匀强电场的场强大小(取g =10m /s 2)答案:带电小球在最高点受到重力G ，拉力T ，电场力qE ，由牛顿运动定律得C N E Lv m T qE mg /105,32⨯==++。

第七节 静电现象的应用【教学三维目标】1．知道静电感应产生的原因，理解什么是静电平衡状态2．理解静电平衡时，净电荷只散布在导体表面且内部场强处处为零3．知道静电屏蔽及其应用【重点难点】静电平衡状态电场中导体的特点【教学方式】推理归纳法、问题解决法、实验法【教具准备】验电器、法拉第圆筒、有绝缘柄的金属球一个、金属网罩、收音机、感应起电机、导线若干【教学进程】(一)温习提问一、什么是静电感应现象？二、静电感应现象的实质是什么？3、在静电感应时用手摸一下导体，再移走源电荷，则导体带什么电？若将导体接地则情况如何？左端接地呢？ (二)新课教学一、电场中的导体一、金属导体的特征：由做热振动的正离子和做无规则热运动的自由电子组成2、 静电感应现象问题：在源电荷的电场中引入金属导体后会对空间各点的场强有影响吗？是什么作用使金属内的电子定向移动的？此移动一直进行吗？金属导体内部有电场吗？答：使空间电场从头散布源电荷的电场使导体内部自由电子定向移动静电平衡状态3、 静电平衡：（1）概念：发生静电感应时，导体内的自由电子受到电场力作用而定向移动，使导体中的正负电荷从头散布，这时感应的正负电荷产生的附加电场的场壮大小等于外电场，方向相反，使得导体中的合场强为零。

导体内的自由电荷再也不定向移动的状态，叫做静电平衡状态。

注意：①应当注意的是外电场既可以是匀强电场也可以是点电荷的电场。

若是是点电荷的电场，要注意不同点的场强往往不同，所以感应电场的不同点也就往往不同。

②金属导体成立静电平衡状态的时间是短暂的。

+ － － ＋ ＋ ＋ － + － － ＋ ＋ ＋－（2）条件：'0E E E +=内 =0。

(3)特点：①内部的电场处处为零。

即'0E E E +=内 =0。

②导体表面任何一点的场强方向都跟表面垂直，即电场线与导体表面垂直；③带电导体的静电荷只能散布在外导体表面上，且表面的电荷散布与表面弯曲半径有关，尖端部份电荷密度大，该处的场强也大；理论证明：中性导体带电后，由于同种电荷彼此排斥，净电荷只能散布在表面反证法：若内部有自由电荷，则内部场强不为0，导体就不是处于静电平衡状态 ④导体是一个等势体，表面是一个等势面二、静电屏蔽一、概念：静电感应可使金属网罩或金属内的场强为零，遮挡住了外界电场对它们的影响，这种现象叫静电屏蔽。

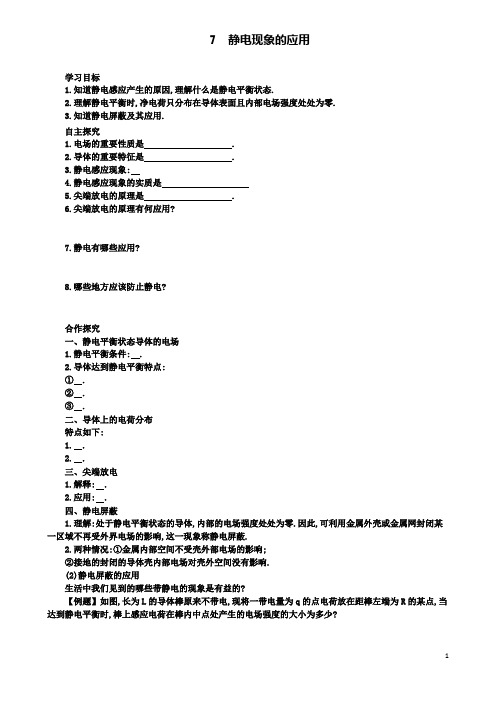

7 静电现象的应用学习目标1.知道静电感应产生的原因,理解什么是静电平衡状态.2.理解静电平衡时,净电荷只分布在导体表面且内部电场强度处处为零.3.知道静电屏蔽及其应用.自主探究1.电场的重要性质是.2.导体的重要特征是.3.静电感应现象:4.静电感应现象的实质是5.尖端放电的原理是.6.尖端放电的原理有何应用?7.静电有哪些应用?8.哪些地方应该防止静电?合作探究一、静电平衡状态导体的电场1.静电平衡条件: .2.导体达到静电平衡特点:①.②.③.二、导体上的电荷分布特点如下:1. .2. .三、尖端放电1.解释: .2.应用: .四、静电屏蔽1.理解:处于静电平衡状态的导体,内部的电场强度处处为零.因此,可利用金属外壳或金属网封闭某一区域不再受外界电场的影响,这一现象称静电屏蔽.2.两种情况:①金属内部空间不受壳外部电场的影响;②接地的封闭的导体壳内部电场对壳外空间没有影响.(2)静电屏蔽的应用生活中我们见到的哪些带静电的现象是有益的?【例题】如图,长为L的导体棒原来不带电,现将一带电量为q的点电荷放在距棒左端为R的某点,当达到静电平衡时,棒上感应电荷在棒内中点处产生的电场强度的大小为多少?【练习与提高】如图所示,把一个带正电的小球放入原来不带电的金属空腔球壳内,小球带不带电?课堂检测1.导体处于静电平衡,下列说法正确的是( )A.导体内部没有电场B.导体内部没有电荷,电荷只分布在导体的外表面C.导体内部没有电荷的运动D.以上说法均不正确2.在下列措施中,能将产生的静电尽快导走的是( )A.飞机轮子上搭地线B.印染车间保持湿度C.复印图片D.电工钳柄装有绝缘套3.如图所示,带电体Q靠近一个接地空腔导体,空腔里面无电荷.在静电平衡后,下列物理量中等于零的是( )A.导体腔内任意点的电场强度B.导体腔内任意点的电势C.导体外表面的电荷量D.导体空腔内表面的电荷量4.图为静电除尘器除尘原理的示意图.尘埃在电场中通过某种机制带电,在电场力的作用下向集尘极迁移并沉积,以达到除尘目的.下列表述正确的是( )A.到达集尘极的尘埃带正电荷B.电场方向由集尘极指向放电极C.带电尘埃所受电场力的方向与电场方向相同D.同一位置带电量越多的尘埃所受电场力越大5.一个带有绝缘座的空心金属球壳A带有4×10-8 C的正电荷,有绝缘柄的金属小球B带有2×10-8 C 的负电荷,使B球与球壳A内壁接触.如图所示,则A、B所带电荷量分别为( )A.Q A=1×10-8 C,Q B=1×10-8 CB.Q A=2×10-8 C,Q B=0C.Q A=0,Q B=2×10-8 CD.Q A=4×10-8 C,Q B=-2×10-8 C6.如图所示,在原来不带电的金属杆ab附近P处,放置一个正点电荷,达到静电平衡后( )A.a端的电势比b端的高B.b端的电势比d点的低C.a端的电势不一定比d点的低D.杆内c处电场方向由c指向b7.如图所示,四组静电实验中,能使左边的验电器的金属箔张开的是( )8.电工穿的高压作业服是用铜丝编织的,下列说法正确的是( )A.铜丝编织的衣服不容易拉破,所以用铜丝编织衣服B.电工被铜丝编织的衣服所包裹,使体内电势保持为零,对人体起保护作用C.电工被铜丝编织的衣服所包裹,使体内电场强度保持为零,对人体起保护作用D.铜丝必须达到一定的厚度,才能对人体起到保护作用9.如图所示,两个点电荷A和B,电荷量分别为q1=-9.0×10-9 C,q2=2.7×10-8 C,彼此相距r=6 cm,在其连线中点处放一半径为1 cm的金属球壳,求球壳上感应电荷在球心O处产生的电场强度.高考理综物理模拟试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。

1.7 静电现象的应用【学习目标】1.通过对静电场中导体的自由电荷运动情况的讨论,了解静电平衡的概念,知道静电平衡的导体的特征。

2.通过实验了解静电平衡时带电导体上电荷的分布。

3.了解尖端放电和静电屏蔽现象,关注生活、生产中的静电现象。

【知识导学】1.静电平衡的定义当导体内部各点的①合电场强度等于0时,导体内部的②自由电子不再发生③定向移动。

这时我们就说导体达到了静电平衡。

2.处于静电平衡的导体的特征(1)处于静电平衡状态的导体,内部的电场处处为④零。

(2)处于静电平衡状态的导体,其外表面附近任何一点的电场强度方向必定与这点表面⑤垂直。

(3)处于静电平衡状态的整个导体是个⑥等势体,它的表面是个⑦等势面。

3.静电平衡时导体上的电荷分布特点(1)导体内部没有电荷,电荷只分布在导体的⑧表面。

(2)在导体的外表面,越⑨尖锐的位置电荷的密度越大,⑩凹陷的位置几乎没有电荷。

4.尖端放电导体的尖端附近的电场很强,会使周围空气电离,电离产生的与导体尖端的电荷符号相反的粒子与尖端上的电荷中和,相当于导体从尖端失去电荷,这种现象叫作尖端放电。

5.静电屏蔽由于导体壳内部的电场强度保持为零 ,壳外电场不会对壳内仪器产生影响,金属壳的这种作用叫作静电屏蔽。

【三“点”探究】主题1:探究静电平衡阅读教材中“静电平衡状态下导体的电场”部分的内容,参看下图回答下列问题。

(1)如图甲所示,为什么金属导体在电场E0中会有电荷定向移动?把绝缘体也放入电场E0中也会有电荷定向移动吗?(2)如图乙所示,当导体ABCD的两面分别聚集正负电荷时,会出现什么结果?(3)如图丙所示,为什么处于静电平衡的导体内部电场处处为零?导体内自由电子是否会一直定向移动?(4)用什么方法可以证明处于静电平衡状态的导体的外表面附近任何一点的电场强度必定与这点表面垂直?主题2:导体上电荷的分布阅读教材中“导体上电荷的分布”的相关内容,试回答处于静电平衡的导体上电荷的分布情况有什么特点。

1.7《静电现象的应用》学习目标1．知道静电感应产生的原因，理解什么是静电平衡状态2．理解静电平衡时，净电荷只分布在导体表面且内部场强处处为零3．知道静电屏蔽及其应用学习疑问学习建议【知识点回顾】静电感应现象?【预学能掌握的内容】（查阅教材p24-27页完成下列问题）1、静电平衡状态我们知道放入电场中的导体（如右图），在AB边积聚了负电荷，在CD边积聚了正电荷，这些感应电荷在导体内部产生了与原电场方向_______的感应电场，当导体内部的合场强为_______时，电子不再移动，此时导体达到静电平衡状态。

2、导体处于静电平衡状态时的特点①处于静电平衡状态的导体内部场强_______。

②处于静电平衡状态的导体是_______，它的表面是_________。

说明：由于地球是一个等势体，故可把地球选作零电势体。

③导体表面上任一点电场强度方向与该点表面垂直，电场线与导体表面垂直。

3、静电平衡时导体上电荷的分布规律①导体内部没有电荷，电荷只分布在导体的______。

②在导体表面上越_____的位置单位面积电荷量越大，凹陷的位置几乎没有电荷。

二、静电现象的应用1、尖端放电①尖端放电的实质：气体在导体尖端周围的强电场的作用下而被电离，气体被电离后变成带负电的ABCDE0－－－－－－－－－_______和带正电的_____，而与尖端电荷的电性相反的粒子在静电力的作用下奔向尖端，而使尖端电荷______，从效果上看好象是尖端释放了电荷，这个现象叫尖端放电。

②尖端放电的利弊应用：避雷针就是利用了_________而实现了中和空气中的电荷，而达到避免雷击的目的；防止：尖端放电会使导到高压设备上电能的损失，故该导体表面要尽量______。

2、静电屏蔽①形成：处于电场中的导体壳(金属网罩)当达到静电平衡状态时，其内部场强_________，从而实现了对内部物体起到了保护作用，这种装置叫做静电屏蔽。

②应用：高压输电线的上方的______与大地连接而形成一个静电屏蔽，对高压线起到了保护作用。

学案- 1.7静电现象的应用思维导图：练习一、电荷运动及分布1、如图所示，把一个带正电的小球放置在原来不带电的枕形导体附近，由于静电感应，枕形导体的a、b端分别出现感应电荷，则（）A．枕形导体a端电势高于b端电势B．仅闭合S1，有电子从枕形导体流向大地C．仅闭合S1，有电子从大地流向枕形导体D．仅闭合S2，有正电荷从枕形导体流向大地2.(多选)如图所示,在绝缘板上放有一个不带电的金箔验电器A和一个带正电荷的空腔导体B.下列实验方法中能使验电器金属箔片张开的是( )A.用取电棒C(带绝缘柄的导体棒)先跟B的内壁接触一下后再跟A接触B.用取电棒C先跟B的外壁接触一下后再跟A接触C.用绝缘导线把验电器跟取电棒C的导体部分相连,再把取电棒与B的内壁接触D.使验电器A靠近B3.如图所示是检验带电体A(上表面)、B(尖端)带电情况的实验装置.则( )A.带电体A处比B处电荷密集B.带电体B处比A处电荷密集C.验电器的C处做成球形是为了美观需要D.验电器的C处做成球形是为了让更多电荷分布在C处二、静电平衡下的场强、电势1.如图所示，将原来不带电的金属导体杆放到一个电荷量为Q的小球旁边，则导体杆上感应电荷在A.B.c三点产生的场强大小关系是（）A.E a=E b=E cB.E a>E b>E cC.E a<E b<E cD.无法判断2.如图所示,将原来不带电的绝缘导体AB,置于带正电的点电荷C所形成的电场中,规定大地或无穷远处的电势为零,则有( )A. 绝缘导体上A 、B 两点的电势相等,且都为负值B. 绝缘导体上A 点的电势高于B 点的电势,且都为正值C. 绝缘导体上的感应电荷在导体内部一点D 产生的场强大小等于点电荷C 在D 点产生场强的大小D. 如果用手指瞬间接触导体AB 后再把C 移走,则导体AB 带上正电荷3.如图所示，为一空腔球形导体（不带电），现将一个带正电的小金属球A 放入腔中，当静电平衡时，图中a 、b 、c 三点的电场强度E 和电势φ的关系是（ ）A ．Ea ＞Eb ＞Ec ，φa ＞φb ＞φcB ．Ea=Eb ＞Ec ，φa=φb ＞φcC ．Ea=Eb=Ec ，φa=φb=φcD ．Ea ＞Ec ＞Eb ，φa ＞φb ＞φc4.图中接地金属球A 的半径为R ，球外点电荷的电荷量为Q ，到球心的距离为r ．静电平衡后感应电荷在球心处产生的电场强度大小为（ ）A ．22R kQ -r kQB ．22R kQ r kQC ．0D ．2r kQ 5.如图所示，把一个架在绝缘支架上的枕形导体放在正电荷形成的电场中，导体处于静电平衡时，下叙说法正确的是（ ）A ．A 、B 两点电场强度相等，电势相等 B ．A 、B 两点的电场强度不相等，电势相等C ．感应电荷产生的附加场强大小是|EA|＜|EB|D ．当电键K 闭合时，电子沿导线移向大地6.图中是一块宽大的接地金属板的截面,在板的右侧面附近的P 点有一带+q 的固定的点电荷,当金属板处于静电平衡状态时,下述说法正确的是( )A. 板的右侧面上分布有负的感应电荷,而左侧面上没有感应电荷B. 感应电荷在板内任何一点的电场强度方向都指向P 点C. 在板内离P 点最近的一点场强最大D. 接地线断开后,板上各点电势仍等于地电势三、静电屏蔽和尖端放电1.请用学过的电学知识判断下列说法正确的是（ ）。
