升压站建筑工程施工技术方案

昆明石林太阳能并网光伏实验示范电站后期90MWp项目土建及安装工程 施工方案

- 1 - 110KV升压站土建工施工专项方案

一、工程概况

1.1 项目概况

石林光伏电站后期90MW工程配套新建的35/110kV升压站为在一期35kV升压站预留场地上新建的升压站，与一期35kV升压站在同一围墙内，与一期35kV升压站共用配电综合楼、部分站用电系统和照明设施。新建的部分包括：2台主变、GIS设备、35kV配电装置、接地变及小电阻设备、SVG设备、新增站用电和照明设施、新增电缆沟等。本工程110kV GIS出线为电缆出线，本标段包含由GIS出线间隔至光伏电站外110kV架空送出线路终端塔的110kV电缆线路工程。

1.2 工程布置

110kV升压站采用一期35kV升压站预留的110kV升压站建设场地。其中2台主变户外布置于配电综合楼北侧的场地，35kV配电装置采用SF6充气柜，户内单列布置于配电综合楼内预留的安装位置，110kV配电装置户外布置于主变北侧。接地变及小电阻户内布置于新建的接地变室内。

1.3 110KV升压站工作内容

1、主变压器部分

2、110kV GIS 部分

3、110kV电子式互感器

4、35kV配电装置部分

5、接地变部分 昆明石林太阳能并网光伏实验示范电站后期90MWp项目土建及安装工程 施工方案

- 2 - 6、无功补偿装置部分

7、监控系统部分

8、升压站安防系统

9、升压站其他户外设备工程（导线、金具、绝缘子串）

二、编制依据

1、 国家、行业颁发的有关法律、法规、规范、规程、规定或标准 ；

2、工程招投标文件、合同规定的标准 ；

3、设计图纸、技术文件；

4、《钢筋混凝土结构设计规范》GB50010-2002 ；

5、《建筑地基基础设计规范》GB50007-2002 ；

6、《混凝土结构工程施工及验收规范》（GB50204—2002） ；

风力发电项目施工方案

升压站建筑工程施工方案

1适用范围

本施工方案适用于江苏华电滨海风电项目，升压站的墙体砌筑及抹灰、楼地面及室内外装饰、屋 面保温及防水、门窗安装、室外散水、卫生洁具等建筑施工项目。

2编制依据

2.1 电力工程顾问集团东北电力设计院提供的生活楼建筑施工图纸；

2.2 《蒸压加气混凝土砌块、板材构造》(13J104)(国标)

2.3 《砌体填充墙结构构造》(12SG614-1)(国标)

2.4 《钢筋混凝土过梁》(13G322-1~4)(国标)

2.5 《钢筋混凝土雨棚》(03J5012 03G372)(国标)

2.6 《屋面工程技术规范》(GB50345-2012)

2.7 《平屋面建筑构造》(12J201)

2.8 《工程做法》(05J909)

2.9 《电力建设施工质量验收及评定规程第1部分：土建工程》(DL-T5210.1-2012)

2.10 《风力发电场项目建设工程验收规程》(DLT5191-2004)

2.11 《电力建设安全工作规程》(DL5009.3-2005)

2.12 《砌体工程施工验收规范》(GB50203-2011)

2.13 《抹灰砂浆技术规程》(JGJT220-2010)

2.14 《工程建设标准强制性条文》(电力工程部分2013年版及房屋建筑部分2009版)

3工程概况及主要实物量

3.1 工程概述

生活楼为二层建筑，生产楼、辅助生产楼、配电装置室、GIS室及二次设备室均为一层建筑。

升压站建筑工程主要包括以下六个分部工程：1 .砌体工程；2.楼地面工程；3.门窗工程；4.屋面工 程；5.装饰装修工程；6.给排水工程。

砌体工程主要采用：地下墙体采用MUIO普通混凝土砖，M5的水泥砂浆；其他墙体A5.0、A3.5 (B06级)蒸压加气混凝土砌块,专用砂浆砌筑,垂直灰缝为20mm,水平灰缝为15mm。内墙为20Omm 墙，外墙为20Omm墙。

中华新天地商住区一期翰苑工程项目（二标段）6#住宅楼

施工组织设计

河南华都建设发展集团有限公司 第 1页

(1)锅炉、电石罐等均应检查一次，合格后方可使用。

(2)做好冬期施工砼、砂浆及掺外加剂的试配试验工作，施工配合比。

(3)采取防滑措施，大雪后必须将架子上的积雪清扫干净，并检查上下人行道，如有松动下沉现象，及时处理。

(4)工地用电设备、设施，要加强维修。电源开关、控制箱等设施要加锁，半设专人负责管理，防止漏电触电。

(5)严格工地用火制度，现场用火、电焊作业，必须经有关人员同意后方可使用。消防用水水源及供应冬期施工用水的设施应加保温，并保护道路畅通，消防栓的设置位置要有明显标志，易燃品堆放应远离现场，不得在建筑物内存放。

4.14难点分析

根据分析和部署，对照工程的特点以及我单位承接类似工程的经验，将本项目的有关分部、分项工程划分为特殊过程、难点、重点工程，并在施工方法、工艺、设备选择和人员配备方面给予重点考虑。

4.14.1难点分项工程

以下分项工程定为本工程的难点分项工程：

（1）本工程平面定位、标高、轴线、高层建筑垂直度较难控制；

（2） 结构层面的地面平整度，标高是控制的难点；

（3） 泵送混凝土量大，柱、墙与梁、板混 凝土强度等级较高；

（4） 梁柱节点处钢筋较密，混凝土浇注密实度较难控制；

4.14.2重点分项工程

中华新天地商住区一期翰苑工程项目（二标段）6#住宅楼

施工组织设计

河南华都建设发展集团有限公司 第 2页

（1）地下室防水工程、卫生间防水及屋面防水工程；

（2）钢筋工程、模板、砼等分项工程；

（3）高标号混凝土的原材料砂石含泥量的控制和水灰比的控制；

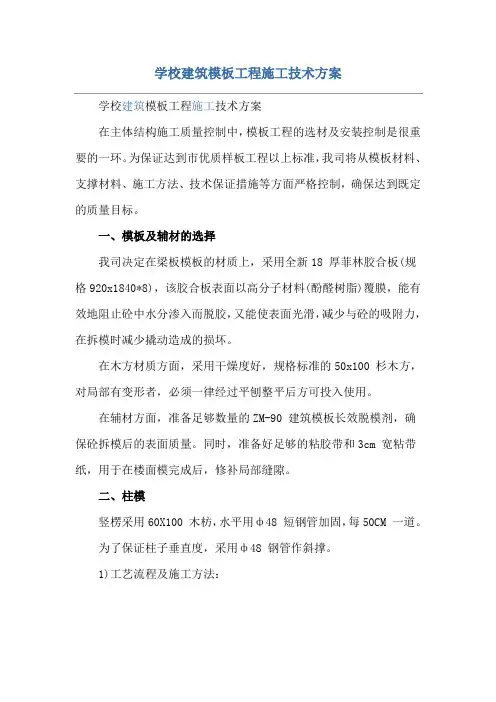

学校建筑模板工程施工技术方案

学校建筑模板工程施工技术方案

在主体结构施工质量控制中，模板工程的选材及安装控制是很重要的一环。为保证达到市优质样板工程以上标准，我司将从模板材料、支撑材料、施工方法、技术保证措施等方面严格控制，确保达到既定的质量目标。

一、模板及辅材的选择

我司决定在梁板模板的材质上，采用全新18 厚菲林胶合板(规格920x1840*8)，该胶合板表面以高分子材料(酚醛树脂)覆膜，能有效地阻止砼中水分渗入而脱胶，又能使表面光滑，减少与砼的吸附力，在拆模时减少撬动造成的损坏。

在木方材质方面，采用干燥度好，规格标准的50x100 杉木方，对局部有变形者，必须一律经过平刨整平后方可投入使用。

在辅材方面，准备足够数量的ZM-90 建筑模板长效脱模剂，确保砼拆模后的表面质量。同时，准备好足够的粘胶带和3cm 宽粘带纸，用于在楼面模完成后，修补局部缝隙。

二、柱模

竖楞采用60X100 木枋，水平用ф48 短钢管加固，每50CM

一道。

为了保证柱子垂直度，采用ф48

钢管作斜撑。

1)工艺流程及施工方法： 柱内渣子清理+弹柱位置线(包括边线及10cm 处控制线)柱箍筋标高的复核-工序交接手续办理-安装柱模-安柱抱箍-校正并安斜撑-自检、互检-验收-移交砼工种。

柱内渣子清理干净后，根据柱位图弹设柱边线及控制线(10cm)，并将墙体拉结筋按有关交底图钉在柱模上，位置必须符合交底图要求。

柱模安装如下图（为确保柱表面质量，决定采取如下固方法）：

四周外柱模按上图安装柱箍，以确保节点无明显接槎。

2）柱与梁接头支模

梁柱接头模板单独拼装，待楼面梁板模安装前就位固定，有梁口面按L 形拼装，压入最低梁底口不少于70cm，并按方柱模方式加固不少于二道。如下图：

3)柱模支撑

安装柱模斜撑：柱模每边设2 根斜撑(于上口及中部位置)，固定于满堂架上水平夹角宜为60°左右。
