嘉信变频器基本参数

变频器参数及功能详解变频器（Variable Frequency Drive，简称VFD）是一种用于控制电机转速的设备，常用于各种工业应用中。

它通过改变电源供电频率来控制电机的转速，并具有很多功能和参数，下面将对其进行详细解释。

一、变频器的参数：1.额定功率：变频器的设计功率，用于指定其适用的电机功率范围。

通常以千瓦（kW）为单位。

2.输入电压：变频器所需的电源电压范围。

3.输出电压：变频器提供给电机的电压范围。

4.频率范围：变频器可以提供的输出频率范围。

通常为0~50Hz或0~60Hz。

5.控制方式：包括V/F控制、矢量控制、直接转矩控制等不同的控制策略。

6.开关频率：变频器的开关频率指的是电子元器件的开关频率，通常以千赫兹（kHz）为单位。

开关频率越高，变频器的响应速度越快。

7.额定电流：变频器的设计电流，用于指定其适用的电机电流范围。

通常以安培（A）为单位。

8.过载能力：变频器超过额定功率时的容忍能力。

9.效率：变频器的电能转换效率，即输入功率和输出功率之间的比例关系。

二、变频器的功能：1.转速调节功能：变频器可以通过改变输出频率来实现电机的转速调节，从而适应不同的工作要求。

2.启动和停止功能：变频器具有启动和停止电机的功能，可以实现平滑启动和停止，避免电机过电流和机械冲击。

3.过载保护功能：变频器可以监测电机的电流和温度，当超过设定值时，会提供过载保护，以避免电机过载损坏。

4.节能功能：由于变频器通过调节电机的转速来匹配工作负载要求，可以实现节能效果。

尤其在轻负荷和部分负荷时，能够减少能源消耗。

5.故障检测功能：变频器可以检测电机和本身的故障，例如过电流、过温、短路等，以及供电电源的异常情况，并通过警报或自动停机功能及时发出警告。

6.其他辅助功能：例如，变频器可以提供电机的正反转功能、运行/停止按钮、速度预设功能、运行时间计数器等，以满足实际工作需要。

总结：变频器是一种用于控制电机速度的设备，具有多种功能和参数，可以实现电机的平滑启动、转速调节、节能效果、故障保护等。

变频器器参数设置大全变频器是一种用于控制电动机运行速度和扭矩的设备，主要通过改变电机的供电频率和电压来实现。

在使用变频器时，正确的参数设置对于设备的运行效果至关重要。

以下是变频器参数设置的一些重要参数及其解释：1.主控制参数主控制参数决定了变频器的运行模式和控制方式。

常见的主控制参数包括：-控制模式：选择正确的控制模式，如速度控制、扭矩控制或位置控制等，根据实际需求进行设置。

-倍数模式：选择是否需要倍数运行，若选择了倍数运行，则会根据设定的倍数对电机的速度进行调节。

-运行频率范围：设定变频器的运行频率范围，通常为电机额定频率的±10%。

-运行频率上限：设定变频器的最大运行频率，即电机的最高转速。

2.输出参数输出参数决定了变频器的输出功率和电压等级。

常见的输出参数包括：-输出功率：设定变频器的输出功率，通常为电机的额定功率。

-输出电压：根据电机的额定电压选择合适的输出电压。

3.速度参数速度参数用于设定电机的运行速度及相关控制参数。

常见的速度参数包括：-目标速度：设定电机的运行目标速度，可以设定为固定值或通过外部输入控制。

-加速时间：设定电机从静止状态加速到目标速度所需的时间，较短的加速时间可以提高设备的响应速度。

-减速时间：设定电机从目标速度减速到静止状态所需的时间，根据实际需求进行设置。

4.过载保护参数过载保护参数用于保护变频器和电机免受过载运行的影响。

常见的过载保护参数包括：-过载保护等级：根据电机的额定功率选择适当的过载保护等级，过载保护等级通常为电机额定功率的倍数。

-过载保护时间：设定电机在过载状态下可以持续运行的时间，超过设定的时间将自动停机以避免损坏电机。

5.故障报警参数故障报警参数用于设定变频器故障发生时的报警方式和保护措施。

常见的故障报警参数包括：-故障报警类型：设定故障报警的类型，如过流、过压、过载、短路等。

-故障报警动作：设定故障报警时采取的措施，如停机、降速、输出故障代码等。

安全注意事项安装、运行、维护或检查之前要认真阅读本说明书。

说明书中有关安全运行的注意事项分类成“警告”或“当心”。

当心指出潜在的危险情况，如果不避免，可能导致人身轻度或中度的伤害和设备损坏。

这也可用来对不安全操作进行警戒。

在某些情况下，甚至在- 1 -第一章产品简介1.1简介我公司生产的JX300系列电流闭环矢量型变频调速器选用了最新的功率模块和先进的DSP控制，采用优化的电流矢量控制方式，具有精度高、噪音低、转矩大、性能可靠等特点，适用于三相异步电动机的无级调速，与本公司生产的YVF2系列变频调速三相异步电动机配套使用效果更佳，可广泛应用于塑料、造纸、化工、食品、制药、印染、供水、水泥等行业，是交流调速电机节能改造和设备更新换代的理想产品。

本产品具有完善的调速及保护功能：●宽广的调频范围输出频率可在0～600Hz之间任意调节；●较高的调速精度数字设定：最高频率的±0.01%；模拟设定：最高频率的±0.3% ；●完善的保护功能对于过流、过压、过载、欠压、过热、输入输出缺相、短路等故障可实现快速而有效的保护，确保变频器的安全。

加减速时间设置不当时可过压失速保护或过流失速保护，避免变频器在急剧加速或减速时发生故障。

1.2 技术指标项目性能指标额定电压，允许范围三相380V AC，单相220V AC，±15％输入电源额定频率，允许范围47～63Hz额定电压三相0～额定输入电压输出频率范围0～600Hz控制方式无PG的电流闭环矢量控制、V/F控制频率设定分辨率数字设定：0.01Hz(100Hz以下)，频率精度数字设定：最高频率的±0.01％；过载能力150%额定电流 60s；180%额定电流 10s 主- 2 -- 3 -起动转矩 无PG 矢量控制：0.5Hz/150% (SVC) 频率设定方式 数字设定、模拟量设定、串行通讯设定、PID 闭环控制功能 内置简易PID 控制器端子点动功能 按点动频率(用户可设定)点动运行，方便设多段速控制功能 8段速控制摆频控制功能适用于纺织、绕卷行业转速追踪再起动功能 实现对旋转中的电机的无冲击平滑启动 自动电压调整功能 当电网电压变化时，能自动保持输出电压恒可编程数字输入 X1～X4输入，HDI 输入可编程模拟量输入AI1：0～10V ，AI2：0～10V 或 0～ 20mA 可编程继电器输出 1路输出可编程模拟量输出 1路输出，分别可选0/4～20mA 或0～10V 外围接口可编程开路集电极输1路Y1输出，1路HDO 输出五位LED 数字显示 功能设置时显示功能码及功能参数；运行时显示 功能 发光二极管显示可显示变频器工作状态：运行、正转、反转保 护 功 能 可过流保护、过压保护、欠压保护、过载保可 选 件远程控制电缆、输入输出电抗器、制动单元、使 用 场 所室内，避免阳光直晒，无腐蚀性气体，无导海 拔 高 度 低于1000米 环 境 温 度 -10℃～+40℃湿 度 小于90％RH ，(不结露) 振 动 小于0.5G 使 用 环 境贮 存 温 度-20℃～+60℃ 防 护 等 级 IP20结 构冷 却 方 式自冷或强制风冷 安 装 方 式壁挂式和柜式1.3 开箱、存放、搬运1.3.1开箱JX300系列变频器出厂之前已经过严格的检验，但在运输途中可能受损，因此开箱后，首先检查以下各项是否安全，型号规格与定单是否相符：l完整的JX300变频器样机；l产品使用说明书；l装箱单、质保卡、合格证；l如有疑问或产品出现损坏等，请与经销商或本公司联系。

电机额定功率 0.4-900 电机额定频率 0.01-P0.04 电机额定转速 0-36000 电机额定电压 0-460V 电机额定电流 0.1-2000A
p4.00 p4.01 p4.04 p5.14
V/F曲线设定
1：2.次幂降转矩V/F曲线
1 2% 1 5
转矩提升 0.0%：（自动）0.1%-30% 节能运转选择 1：自动节能运行 A12上限值 0-10V

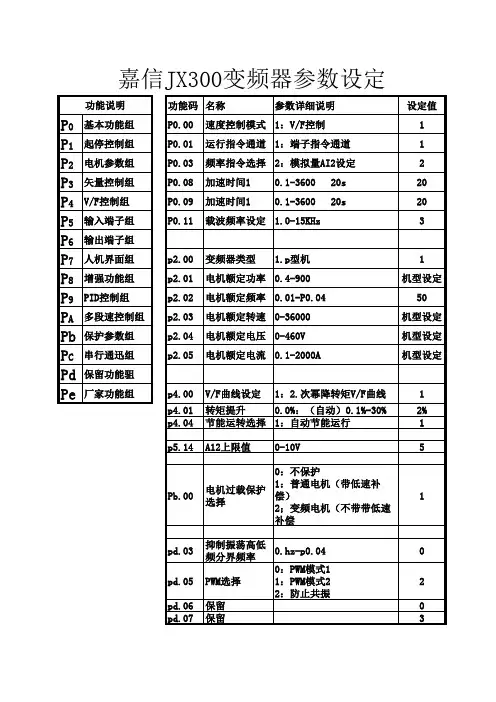

嘉信JX300变频器参数设定
功能说明 功能码 名称 P0.00 P0.01 P0.03 P0.08 P0.09 P0.11 参数详细说明 设定值 1 1 2 20 20 3
P0 P1 P2 P3 P4 P5 P6 P7 P8 P9 PA Pb PC Pd Pe
基本功能组 起停控制组 电机参数组 矢量控制组 V/F控制组 输入端子组 输出端子组 人机界面组 增强功能组 PID控制组 多段速控制组 保护参数组 串行通迅组 保留功能驵 厂家功能组
Pb.00
0：不保护 1：普通电机（带低速补 电机过载保护 偿） 选择 2；变频电机（不带带低速 补偿 抑制振荡高低 0.hz-pห้องสมุดไป่ตู้.04 频分界频率 0：PWM模式1 PWM选择 1：PWM模式2 2：防止共振 保留 保留
1
pd.03 pd.05 pd.06 pd.07
0 2 0 3
速度控制模式 1：V/F控制 运行指令通道 1：端子指令通道 频率指令选择 2：模拟量AI2设定 加速时间1 加速时间1 0.1-3600 0.1-3600 20s 20s
载波频率设定 1.0-15KHz
p2.00 p2.01 p2.02 p2.03 p2.04 p2.05
变频器类型
1.p型机
