电缆桥架安装和桥架内电缆敷设

01一般规定

1.1、本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设

电缆桥架作为布线工程的一个配套项目，目前尚无专门的规范指导，各生产厂家的规格程式缺乏通用性，因此，设计选型过程应根据弱电各个系统电缆的类型、数量，合理选定适用的桥架。

(1)、确定方向：根据建筑平面布置图，结合空调管线和电气管线等设置情况、方便维修，以及电缆路由的疏密来确定电缆桥架的最佳路由。在室内，尽可能沿建筑物的墙、柱、梁及楼板架设，例如在利用综合管廊架设时，则应在管道一侧或上方平行架设，并考虑引下线和分支线尽量避免交叉，如无其它管架借用，则需自设立(支)柱。

(2)、荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。

(3)、确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距、桥架的宽度和层数。

(4)、确定安装方式：根据场所的设置条件确定桥架的固定方式，选择悬吊式、直立式、侧壁式或是混合式，连接件和紧固件一般是配套供应的，此外，根据桥架结构选择相应的盖板。

(5)、绘出电缆桥架平、剖面图,局部部位还应绘出空间图，开列材料表。

2、如与电力电缆桥架合用时，应将电力电缆和弱电电缆各放置一侧，中间采用隔板分隔。

3、弱电电缆与其它低电压电缆合用桥架时，应严格执行选择具有外屏蔽层的弱电系统的弱电电缆，避免相互间的干扰。

1.2、电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1.3、由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。见图下图

1.4、金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:

1.4.1、金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；

1.4.2、非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；

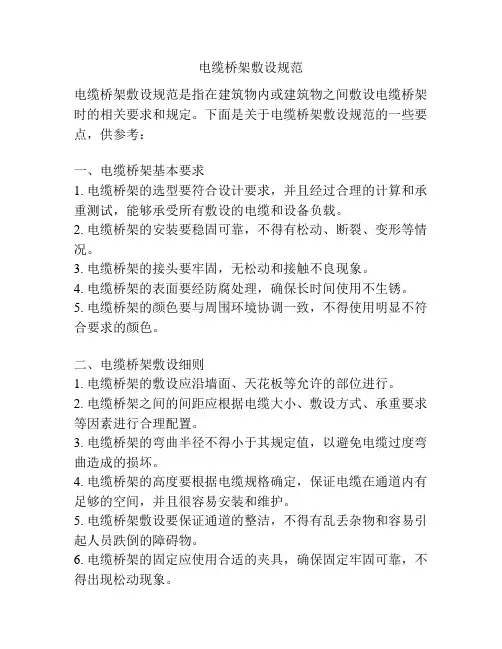

电缆桥架敷设规范

电缆桥架敷设规范是指在建筑物内或建筑物之间敷设电缆桥架时的相关要求和规定。下面是关于电缆桥架敷设规范的一些要点，供参考：

一、电缆桥架基本要求

1. 电缆桥架的选型要符合设计要求，并且经过合理的计算和承重测试，能够承受所有敷设的电缆和设备负载。

2. 电缆桥架的安装要稳固可靠，不得有松动、断裂、变形等情况。

3. 电缆桥架的接头要牢固，无松动和接触不良现象。

4. 电缆桥架的表面要经防腐处理，确保长时间使用不生锈。

5. 电缆桥架的颜色要与周围环境协调一致，不得使用明显不符合要求的颜色。

二、电缆桥架敷设细则

1. 电缆桥架的敷设应沿墙面、天花板等允许的部位进行。

2. 电缆桥架之间的间距应根据电缆大小、敷设方式、承重要求等因素进行合理配置。

3. 电缆桥架的弯曲半径不得小于其规定值，以避免电缆过度弯曲造成的损坏。

4. 电缆桥架的高度要根据电缆规格确定，保证电缆在通道内有足够的空间，并且很容易安装和维护。

5. 电缆桥架敷设要保证通道的整洁，不得有乱丢杂物和容易引起人员跌倒的障碍物。

6. 电缆桥架的固定应使用合适的夹具，确保固定牢固可靠，不得出现松动现象。

三、电缆敷设要求

1. 电缆在电缆桥架中的敷设要符合设计图纸要求，确保电缆的起始点和终点正确无误。

2. 电缆的弯曲半径要符合电缆的规定要求，以避免电缆的损坏和寿命缩短。

3. 电缆在敷设过程中要避免出现扭曲、压损、剥皮、鼓包等情况，影响电缆的安全和使用寿命。

4. 电缆在敷设过程中要避免与其他设备和电缆相互干扰，以防止信号受到干扰和损坏。

5. 电缆在电缆桥架上的固定要牢固可靠，不得出现松动和脱落现象。

以上是关于电缆桥架敷设规范的一些要点，供参考。在实际操作中，根据具体情况还需依据相关标准和规范进行具体操作。

电缆桥架安装施工方案

电缆桥架安装施工方案(4篇)

为了确保事情或工作得以顺利进行，就不得不需要事先制定方案，方案可以对一个行动明确一个大概的方向。制定方案需要注意哪些问题呢？以下是小编为大家整理的电缆桥架安装施工方案，仅供参考，大家一起来看看吧。

电缆桥架安装施工方案1

一、工程概况：

1、工程特点及主要事项：弘基商城工程位于天津市塘沽区解放路繁华街道，西为金元宝商厦，东南为商业大厦，东为学校大街。电缆桥架对电力干线及弱电工程配线起承架作用。

2、施工现场状况：建筑施工场地狭窄，电缆桥架可从东门及东南门进场。解放路为繁华街道，外地车辆白天不能进入，只能夜间进料。3、影响工程的主要因素：工期紧、施工场地狭窄、存放困难、交通不便是本工程的难题，再有：土建的湿作业及消防、水暖的各种管道未施工完毕是影响桥架安装工期的最重要因素。

4、库房选定：可选择大堂南侧地区进行围挡，加门加锁作为库房，夜间派专人守护。

二、施工工艺及质量措施：

1、施工程序：

桥架选择→外观检查→支、吊架安装→桥架组装→电缆敷设

2、施工准备：

熟悉图纸，核实图中所有弯头、三通、直线段等相关数据，根据工期安排施工，配备劳动力，并提出备料及采购计划。现场施工中要求：土建工程应全部结束，预留洞口及埋件符合要求，各种管道全部施工完毕且试压合格。核对装饰吊顶标高，对每段桥架标高进行计算并在图纸上进行详细标注。

3、技术支持：

由于本工程在20xx年10月1日开业，9月15日试营业，工期极其紧张，消防水及各种管道未上，内装还未出图定标高，现安排桥架施工工期为24天，即20xx.6.13~20xx.7.7，施工楼层顺序按消防及风道完工楼层走，各控制点工期如下：

20xx.6.13开工、放线、打眼

20xx.6.16~6.20支吊架施工

20xx.6.16~7.6桥架组装、敷设完毕

200.7.7调整、清扫

施工工长在熟悉图纸及施工方案的前提下，合理安排施工工序、劳动力，并向操作人员做好相应的技术交底工作，落实质量保证计划，对施工的重要环节及特殊点应落实到班组每一个人，并让他们知道本次施工的流程及进度。首先，对每个进入本项目施工的人员要进行技术考核，电工焊工必须持有"特殊工种上岗证"，同时，在施工中进行考察，对不合格的施工人员坚决清除，以保证本次电缆桥架安装工程的人员素质。

弱电井内电缆与桥架安装规范要求

一、 施工准备

(一) 作业条件

1、 土建墙体结构已弹出施工水平线,墙面抹灰及面层已完工。

2、 电缆桥架及穿楼板的预留洞已处理好,安装防火隔板的埋件已整理好。

3、 安装电缆桥架所需要的支架等附件已加工好。

4、 竖井内电气预埋管路已整理好。

(二) 材料要求

1、 电气竖井内所用的电缆桥架,规格型号要符合设计要求,采用防火制品,钢板的厚度在桥架宽度小于400mm时,厚度不小于1.5mm;在400--800mm之间时,厚度不小于2mm。

2、 电缆桥架应平直,无明显扭曲,支架应焊接牢固,无显著变形,

下料误差应在5mm范围内,切口应无卷边毛刺。

3、 防火堵料(防火枕)、防火涂料应选用经国家鉴定的定型产品。

4、 竖井内的配电箱应有出厂合格证、生产许可证、“CCC”认证标志和认证证书复印件及试验记录。

5、 电线、电缆及附件应选用符合国家现行技术标准的产品,并应有出厂合格证、“CCC”认证标志和认证证书复印件。电线、电缆还应有生产许可证。

6、 电气竖井中使用的辅助材料:钻头、电焊条、调合漆、焊锡、焊剂、橡胶绝缘带等。

7、 金属膨胀螺栓:根据允许拉力和剪力及设备的安装孔径确定。

8、 接线端子:根据导线截面及导线根数选用相应规格的接线端子。

(三) 主要机具

1、 活扳手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、

手动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺、兆欧表,高凳等。

弱电井内电缆与桥架安装规范有哪些要求二、 质量要求

质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

弱电井内电缆与桥架安装规范有哪些要求三、 工艺流程

确定电缆桥架位置-固定支架-桥架安装-配电箱固定

弱电井内电缆与桥架安装规范有哪些要求四、 操作工艺

(一)确定电缆桥架位置

1、电缆桥架应敷设在安全、干燥、易操作的电气竖井内。
