变频冰箱的变频原理

1． 变频调速的原理

2．1异步电机的静态等效电路

根据电机学原理，在下述三个假定条件下：忽略空间和时间谐波，忽略磁饱和，忽略铁损，异步电机的稳态等效电路示于图一。

图一 异步电机T形等效电路

Rs、R’r ——定子每相电阻和折合到定子侧的转子每相电阻；

Lls、L’lr ——定子每相漏感和折合到定子侧的转子每相漏感；

Lm——定子每相绕组产生气隙主磁通的等效电感，即励磁电感；

Us、1 ——定子相电压和供电角频率；

s ——转差率。

由图可以导出 2'r1s212'r1ss'rllLCLsRCRUI

（2-1）

式中

msm1s1s111LLLjLjRCll （2-2）令电磁功率 sRIPrrm'2'3

（2-3）

则异步电机的机械特性：

2'rs212'rs1'r2sp'r2'r1p1mme/33llLLsRRsRUnsRInPT（2-4）

2．2变频调速的基本原理

交流电动机的同步转速可以表示为：pfn601 （2-5）

式中1n-交流电动机的同步转速；f-交流电动机定子绕组的宫殿频率；p-交流电动机定子绕组的磁极对数。

根据异步电动机转差率的定义：

11nnns （2-6） 可知交流异步电动机的转速为：

)1(60spfn （2-7）

工程技术变频技术在家电生产中的应用王玺王欣安(番禺出入境检验检疫局)摘要:变频技术目前正在飞速的发展期，了解其在家电生产上的应用历史是为了总结过去经验，为未来发展作出合理预测，并能因此指导当下生产活动。本文主要是简洁地介绍了变频技术的发展和工作原理，并在此基础上举例说明了在家电几个主要方面的应用。羊翰翻.亦mli枯光穿由乐产中图分类号:TN77文献标识码:A文章编号:1672-3791(2007)05(c)-0029-011家电技术导论一般来说，家用电器靠电容或电阻来分相，这种工作方式使电机在工作时常处于短时的开关重复状态，这样势必带来起动频繁、噪声大、电机寿命短、温度稳定性差以及能耗高等一系列弊端。家电技术的发展使得这一落后技术主导产业的格局发生了变化。变频家电不仅带来了功能的增加、性能的改善，而且具有明显的节能和减少噪音效果，还使整机寿命有了很大的提高。在中国家电行业中，我国家电行业的变频化发展起源于1990年代中期，以海信、小天鹅等为代表的厂家率先从日立、松下等公司引进变频技术，并迅速走出了一条模仿、吸收、转化到自主创新的发展之路。时至今日，已经实现了变频技术在中国家电多领域、多品牌的大面积应用，广泛应用于空调、冰箱、洗衣机、微波炉、热水器以及其他门类众多的小家电产品，并取得很好的成绩，出现了很多数量众多、性能优良的变频家电产品和企业效益良好的生产企业。参考文献[1]石红梅.变频技术原理与应用[M].北京:机械工业出版社，2003.[2]宋成章.变频调速技术的应用与节能[Jl.山东电力高等专科学校学报，2006(2).2变频技术的基本原理简介变频调速是通过改变定子电源变频率来改变同步频率实现电机调速的。在调速的整个过程中，从高速到低速可以保持有限的转差率，因而具有高效、调速范围宽(10一100%)和精度高等性能。节电效果在25%左右。其变频调速原理主要是通过改变电源频率来进行的。这一功能通常是通过变频器来实现的，变频器一般由整流器、滤波器、驱动电路、保护电路以及控制器(MCU/DSP)等部分组成。首先是将单相或三相交流电源通过整流器并经电容滤波后形成幅值基本固定的直流电压加在逆变器上，然后逆变器功率元件通过通断控制，使逆变器输出端获得一定形状的矩形脉冲波形。在这里，通过改变矩形脉冲的宽度控制其电压幅值;通过改变调制周期控制其输出频率，从而在逆变器上同时进行输出电压和频率的控制，而满足变频调速对U/f的协调控制的要求。而且近年来带驱动和保护电路的智能功率模块也先后出现，它是将三相逆变IGBT,驱动电路以及保护电路集成在一块芯片上，从而使用户更加方便使用，因为只需要了解接口电路和定义，很快可以组成运行系统。它的出现推动了变频家电市场的启动和发展。3变频技术在家电中的具体应用简介3.1变频洗衣机变频洗衣机具有以下两大特点:一是节能。变频洗衣机效率高，过去的洗衣机电机的效率仅为40%一50%，而直流变频洗衣机的效率可达到80%以上，从而实现节约能源。二是噪声低、振动小。这是因为直流变频电机的电磁噪声要小于单相感应电机，同时改机械传动为直接传动，使齿轮、皮带、电磁噪声还脱水振动得到有效控制。如海尔XQG50-BS1268Z变频滚筒洗衣机，节水节电，洗涤更干净、便快捷。它最快在24分钟内就可洗净衣服;标准用水49.5升，比普通洗衣机节水60%;洗净比达到1.05，比普通洗衣机提高50%。3.2变频空调传统的空调器又称定频空调，依靠不断地“开、停”来调整室内湿度，其一开一停之间容易造成室温或冷或热，并消耗较多能量。方兴未艾的变频空调则依靠压缩机转速的快慢达到控制室温的目的，因而室温波动小，电能消耗少，其舒适度大大提高。它可根据环境温度自动选择制热、制冷和除湿运转方式，使居室在短时间内迅速达到所需要的温度并在低转速、低能耗下以较小的温差波动，实现快速、节能和舒适的控温效果。所以它与普通空调相比，在使用舒适性、噪音减少、恒温以及高效运转、延长使用寿命等方面有显著优势。以海信2616变频为例，其最低能耗量仅0.2度，而定速IP空调耗电量为0.95度，温差控制精度为士0.5度，是普通空调的4-6倍，避免了忽冷忽热的感觉，同时，没有压缩机的频繁启动，噪音自然很低。3.3变频冰箱变频冰箱主要是通过变频技术来调节压缩机的转速，它通过提取冰箱各间室温度与设定温度的差值，作为连续控制信号输人到变频器中，从而实现自动改变输出交流电频率的目的。这样，在维持冰箱于设定温度稳定运转过程中，压缩机基本维持着连续的低速运转，与传统依靠通断调节的定速机种相比，可明显延长压缩机的使用寿命，从而达到节能、省电的目的，使冰箱处于最佳效率状态下运行。如海尔银色变频系列冰箱，由于采用世界最先进的无级变频节能技术，使冰箱在节能方面实现了实质性突破，日耗电仅为0.48度，比普通冰箱节能达60%以上。3.4变频微波炉变频微波炉代表了世界微波炉的发展方面，具有很高的技术含量。变频微波炉的工作原理是以变频器取代传统的微波炉内变压器，通过使用变频器通过变频电路可以将50Hz的电源频率任意地转换成2000一4500Hz的高频率，从而改变频率来得到不同的输出功率.它解决了传统微波炉通过对恒定输出功率反复开/关进行火力调控而使食物加热不均匀的弊端，实现了真正意义上的均匀火力调控，经烹饪的食物不仅口感好，而且营养保存更多。除此以外，与传统微波炉相比，变频微波炉还具有机身轻巧、噪声小、烹饪速度快、用电省等优点。如日本松下新近推出的NN一V691JFS微波炉，由于采用了变频电源系统，烹饪时间缩短了近50%，同样由于变频技术的采用，缩小了变压器的体积，使机身重量减轻了30，而有效空间增大了20%以上。此外，除上述四个大型家电的应用外，变频技术在自动真空吸尘器、剃须刀、电饭锅、电磁灶、彩电等家电产品也获得了重要的应用，从而提高产品了质量，产生了很好的经济效益和社会效益。总得来说，变频技术是目前家电业的主导趋势，为人们的生活生产等各个方面都带来了巨大的便利.

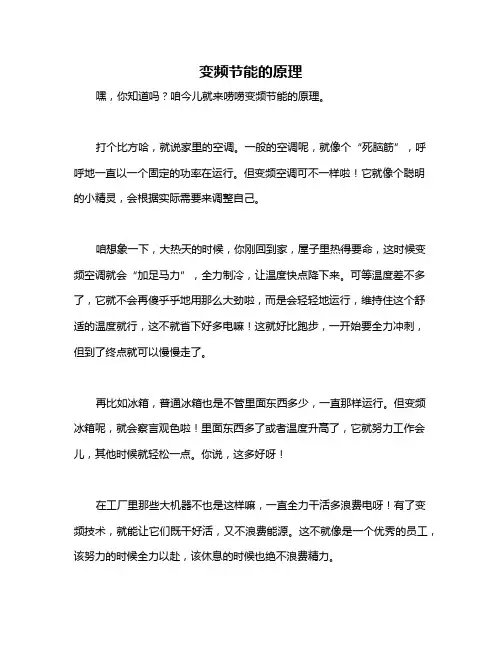

变频节能的原理

嘿，你知道吗？咱今儿就来唠唠变频节能的原理。

打个比方哈，就说家里的空调。一般的空调呢，就像个“死脑筋”，呼呼地一直以一个固定的功率在运行。但变频空调可不一样啦！它就像个聪明的小精灵，会根据实际需要来调整自己。

咱想象一下，大热天的时候，你刚回到家，屋子里热得要命，这时候变频空调就会“加足马力”，全力制冷，让温度快点降下来。可等温度差不多了，它就不会再傻乎乎地用那么大劲啦，而是会轻轻地运行，维持住这个舒适的温度就行，这不就省下好多电嘛！这就好比跑步，一开始要全力冲刺，但到了终点就可以慢慢走了。

再比如冰箱，普通冰箱也是不管里面东西多少，一直那样运行。但变频冰箱呢，就会察言观色啦！里面东西多了或者温度升高了，它就努力工作会儿，其他时候就轻松一点。你说，这多好呀！

在工厂里那些大机器不也是这样嘛，一直全力干活多浪费电呀！有了变频技术，就能让它们既干好活，又不浪费能源。这不就像是一个优秀的员工，该努力的时候全力以赴，该休息的时候也绝不浪费精力。

你想想，要是所有的电器都用这种聪明的变频技术，那得省下多少电呀！那环境也会变得更好，咱的生活不就更美好啦？而且省钱呀，你说好不好？所以说，变频节能真的是太厉害啦，咱都应该支持和使用这种好技术！

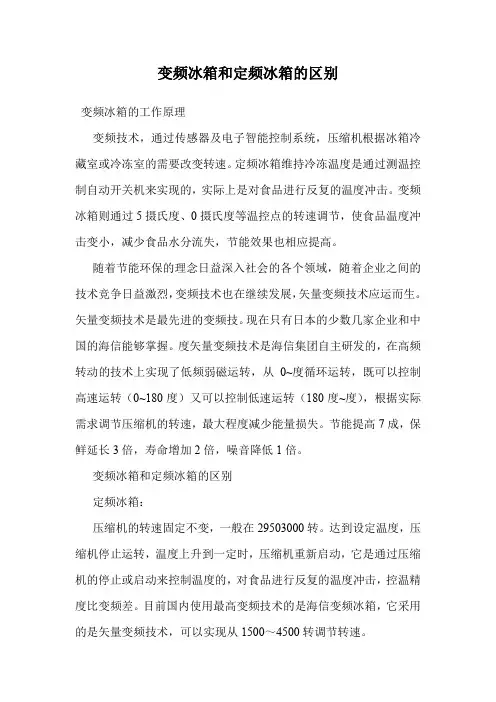

变频冰箱和定频冰箱的区别

变频冰箱的工作原理

变频技术，通过传感器及电子智能控制系统，压缩机根据冰箱冷藏室或冷冻室的需要改变转速。定频冰箱维持冷冻温度是通过测温控制自动开关机来实现的，实际上是对食品进行反复的温度冲击。变频冰箱则通过5摄氏度、0摄氏度等温控点的转速调节，使食品温度冲击变小，减少食品水分流失，节能效果也相应提高。

随着节能环保的理念日益深入社会的各个领域，随着企业之间的技术竞争日益激烈，变频技术也在继续发展，矢量变频技术应运而生。矢量变频技术是最先进的变频技。现在只有日本的少数几家企业和中国的海信能够掌握。度矢量变频技术是海信集团自主研发的，在高频转动的技术上实现了低频弱磁运转，从0~度循环运转，既可以控制高速运转（0~180度）又可以控制低速运转（180度~度），根据实际需求调节压缩机的转速，最大程度减少能量损失。节能提高7成，保鲜延长3倍，寿命增加2倍，噪音降低1倍。

变频冰箱和定频冰箱的区别

定频冰箱：

压缩机的转速固定不变，一般在29503000转。达到设定温度，压缩机停止运转，温度上升到一定时，压缩机重新启动，它是通过压缩机的停止或启动来控制温度的，对食品进行反复的温度冲击，控温精度比变频差。目前国内使用最高变频技术的是海信变频冰箱，它采用的是矢量变频技术，可以实现从1500～4500转调节转速。 变频冰箱：

压缩机的转速可以调节。它采用变频压缩机，并在冰箱控制系统中增加了变频控制器，通过改变压缩机的转速可以改变冰箱的制冷量。在冰箱负载较大时，压缩机可以高速运转，压缩机制冷量大，实现快速降温；在冰箱负载较小时，压缩机可以低速运转，压缩机制冷量小，减少冰箱的启动次数，大大延长冰箱的寿命。变频冰箱通过连续调节压缩机转速可使冰箱内的温度控制比较精确和稳定，使食品温度冲击变小，减少食品水分流失。由于制冷量可调节，使得冰箱的制冷量可以与冰箱的负载良好地匹配，避免无谓的能量消耗，降低耗电量。
