钢制散热器施工方案

  • 格式：docx
  • 大小：11.50 KB
  • 文档页数：5

钢制散热器施工方案

一、引言

钢制散热器是工业领域常用的散热设备，广泛应用于电力站、石油化工、冶金、造纸等行业。本文档旨在提供一套钢制散热器施工方案，以确保施工质量，优化散热效果。

二、施工准备

1. 设计方案评审

在施工前，需要对设计方案进行评审，确保方案的合理性和可行性。评审内容包括散热器布置、支撑结构、材料选用等。

2. 施工队伍组建

根据施工规模和时间要求，组建一支具备相关经验的施工队伍，包括施工人员、质检人员和安全监控人员等。 3. 施工材料准备

确保施工所需的材料和设备齐全，并按照规定的质量标准进行检测和验收。常用的施工材料包括钢板、焊条、螺栓等。

三、施工过程

1. 基础处理

首先需要对散热器的基础进行处理，清除基础表面的污垢和杂物，确保基础平整并满足施工要求。

2. 散热器安装

根据设计方案，进行散热器的安装。首先安装支撑结构，确保结构牢固稳定；然后按照散热器的布置要求，安装钢制散热器，并进行连接和固定。

3. 焊接工艺

散热器的焊接工艺是确保施工质量的关键因素。根据设计方案和相关标准，选择合适的焊接方法和焊条，进行焊接工艺设置和操作。 4. 检测与调试

完成散热器的安装和焊接后，进行检测和调试工作。主要包括检查焊缝质量、散热器密封性、支撑结构的稳定性等。

四、安全保障措施

1. 安全技术交底

在施工前，对施工人员进行安全技术交底，明确施工过程中的安全风险和控制措施，并签订安全责任书。

2. 周边安全防护

在施工现场周边设置警示标识，实施安全隔离措施，确保周边人员和设备的安全。

3. 危险源排除

施工前，对施工现场进行危险源排查，如烟花爆竹存放、易燃易爆物品、电气设备等，确保施工现场安全。 4. 防止事故发生

施工过程中，要加强现场监控，提高施工人员的安全意识，严格执行操作规程，避免事故的发生。

五、施工质量控制

1. 施工记录

在施工过程中，要做好施工记录，包括施工进度、施工人员名单、施工问题和解决措施等，以备查证。

2. 质量检测

在施工完成后，进行质量检测，包括焊接质量检测、散热器密封性检测等。

3. 完工验收

完成施工任务后，进行完工验收。验收内容包括散热器的外观质量、安装稳定性和使用性能等。 六、总结

钢制散热器施工方案是确保散热器施工质量和效果的关键步骤。本文档详细介绍了施工准备工作、施工过程、安全保障措施和施工质量控制等内容，希望能够为施工人员提供一套完整的施工指南，确保散热器施工顺利进行。同时，在施工过程中要注重安全和质量控制，遵循相关规范和标准，以确保散热器的长期稳定运行。

合集下载

施工手册2-散热器安装规范

施工手册2-散热器安装规范

Ⅲ. 钢制板式散热器的安装

1. 准备工作

1.1 信息的收集

1.1.1 阅读供暖施工说明和设计图：。

1.1.2 查看和了解：安装房间各类管线的走向与位置及集分水器的位置，了解窗户、家具与

各种设施的位置，了解客户窗帘的设计要求。

1.1.3 与客户交流信息：讨论供暖系统的设计图，最后决定钢制板式散热器的安装位置。

1.2 安装条件

1.2.1 安装钢制散热器房间的墙面与地面装饰已完成。

1.2.2 钢制散热器安装的位置及其附近已清理干净。

1.2.3 供暖干管、立管与接往各钢制散热器的支管已安装完毕，且接往各钢制散热器的供、

回水支管位置正确，这些支管的标高符合要求。

1.3 准备施工材料：

1.3.1 钢制板式散热器：将需安装的各个房间钢制散热器搬运至安装位置附近。

1.3.2 钢制散热器的固定件：托勾、挂装固定件、膨胀螺栓。

1.3.3 钢制散热器的排气阀：用于供暖系统冲洗、密封性试验、初期运行和周期运行时的排

气。

1.3.4 钢制散热器的温控阀：用于自动调节散热器所在房间的温度。

1.3.5 确定钢制散热器与支管的连接件。

1.4 准备安装工具：

1.4.1 木工铅笔、500mm钢直尺、卷尺、水平尺（±0.5mm）、200mm十字起、200mm一字

起、2P手锤、老虎钳、水泵钳、呆扳。

1.4.2 冲击电钻、冲击钻头、电缆盘。

2. 安装的实施

2.1 钢制散热器的开箱查验与清洗

2.1.1 将钢制散热器开箱或开包后，轻轻地放在包装箱的硬纸板上或塑料膜上，核对散热器

的型号和规格是否与设计图纸相符。

2.1.2 检查钢制散热器是否有产品合格证，附件是否齐全。

2.1.3 检查钢制散热器外观：造型是否保持美观（例如是否有变形等），检查钢制散热器是否

有外观缺陷（例如油漆是否完好、背面挂件是否完好等）。

2.1.4 务必用干净水冲洗散热器，把在车间加工散热器时遗留的脏物冲洗掉。

2.2 测量、钻孔与固定钢制板式散热器支架

散热器安装施工方案与技术措施

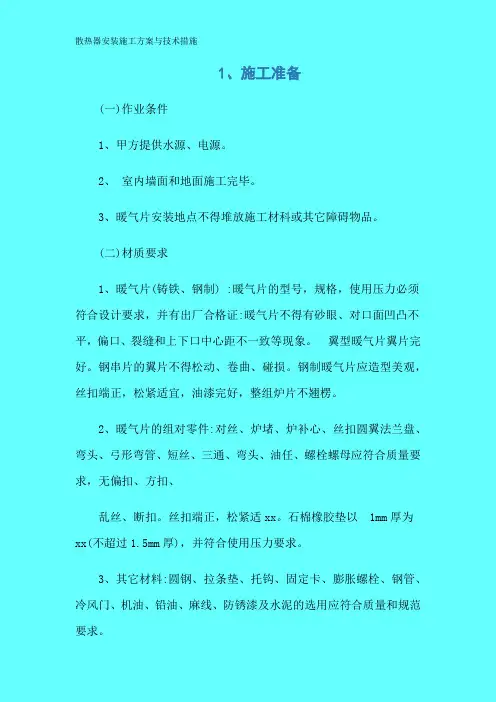

散热器安装施工方案与技术措施

散热器安装施工方案与技术措施

1、施工准备

(一)作业条件

1、甲方提供水源、电源。

2、 室内墙面和地面施工完毕。

3、暖气片安装地点不得堆放施工材科或其它障碍物品。

(二)材质要求

1、暖气片(铸铁、钢制) :暖气片的型号，规格，使用压力必须符合设计要求，并有出厂合格证:暖气片不得有砂眼、对口面凹凸不平，偏口、裂缝和上下口中心距不一致等现象。 翼型暖气片翼片完好。钢串片的翼片不得松动、卷曲、碰损。钢制暖气片应造型美观，丝扣端正，松紧适宜，油漆完好，整组炉片不翘楞。

2、暖气片的组对零件:对丝、炉堵、炉补心、丝扣圆翼法兰盘、弯头、弓形弯管、短丝、三通、弯头、油任、螺栓螺母应符合质量要求，无偏扣、方扣、

乱丝、断扣。丝扣端正，松紧适xx。石棉橡胶垫以 1mm厚为xx(不超过1.5mm厚)，并符合使用压力要求。

3、其它材料:圆钢、拉条垫、托钩、固定卡、膨胀螺栓、钢管、冷风门、机油、铅油、麻线、防锈漆及水泥的选用应符合质量和规范要求。 散热器安装施工方案与技术措施

(三)工器具

1、机具:台钻、手电钻、冲击钻、电动试压泵、砂轮锯、套丝机。

2、工具铸铁暖气片组对架子，对丝钥匙、压力案子、管钳、铁刷子、锯条、手锤、活扳子、套丝板、自制扳子、錾子、钢锯、丝锥、煨管器、手动试压泵、气焊工具、暖气片运输车等。

3、量具:水平尺、钢尺、线坠、压力表。

2、质量要求

(一)主控项目

1、暖气片组对后，以及整组出厂的暖气片在安装之前应作水压试验。试验压力如设计无要求时应为工作压力的 1.5倍，但不小于0.6MPa

2、辐射板在安装前应作水压试验，如设计无要求时试验压力应为工作压力1.5倍，但不得小于0.6MPa

3、水平安装的辐射板应有不小于 5%的坡度坡向回水管。辐射板管道及带状辐射板之间的连接，应使用xx连接。

4、水泵、水箱等辅助设备按质量检验与验收规范安装。

(二)安装要求

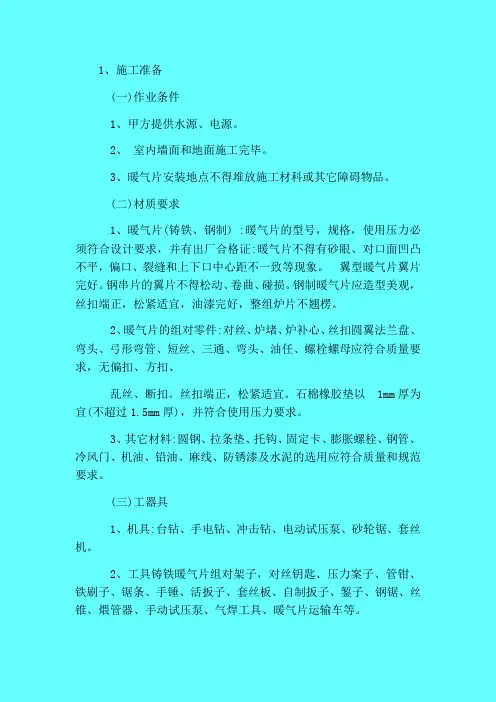

散热器安装施工方案与技术措施 2
