氨系统制冷施工技术要求

液氨制冷设备、压力容器、气压输送管道拆除施工工艺

1. 引言

液氨制冷设备、压力、气压输送管道是工业生产中常见的设备，随着技术的进步和工艺的升级，这些设备在其使用寿命结束后需要被拆除。本文将介绍液氨制冷设备、压力、气压输送管道拆除施工的工艺流程。

2. 拆除前准备

在进行拆除施工之前，需要进行必要的准备工作，包括以下步骤：

- 审查工程设计文件：仔细阅读工程设计文件，了解拆除设备的结构和特点，确定拆除工作的具体要求。

- 制定拆除计划：根据设计文件和实际情况，制定详细的拆除计划，包括工作流程、作业时间和作业区域等。 - 确定人员和设备：根据拆除计划，确定参与拆除工作的人员和所需的设备，确保人员和设备的充分配备。

3. 拆除施工流程

拆除施工的具体流程如下：

3.1 施工准备

- 确定拆除工作区域：根据设计文件和拆除计划确定拆除工作的具体区域，并进行标识和隔离。

- 确保安全措施：在拆除工作区域设置必要的安全措施，包括安全警示标识、防护网和安全防护设备等。

3.2 设备清理

- 停止供气供液：关闭液氨供应管道和压力出口阀门，确保停止供气供液。

- 排空管道和设备：使用排气设备将管道和设备内的气体排空，确保设备内无残余液氨和压力。 - 清理管道和设备：对管道和设备进行清洗和排污处理，确保清除残余液氨和污染物。

3.3 拆除设备和管道

- 拆除附件和连接件：先拆除附件和连接件，包括阀门、管道连接件和法兰等。

- 拆除设备本体：根据设计文件和拆除计划，采取适当的拆除方法和工具进行设备本体的拆除，确保操作安全和拆除质量。

- 拆除管道：按照拆除计划，逐段拆除管道，注意防止管道内残余液氨的泄漏和扩散。

3.4 清理和处理

- 清理工作区域：拆除完成后，对工作区域进行彻底清理，清除残留物和污染物。

- 处理拆除废料：对拆除产生的废料进行处理和分类，根据相关规定和要求进行妥善处置。

4. 安全措施

在拆除施工过程中，需要严格遵守相关安全规定和操作规程，采取以下安全措施：

第1篇

一、工程概况

本工程为XX冷库项目，位于我国某市，占地面积约10000平方米，建筑面积约8000平方米。冷库设计为多层结构，分为冷藏区、冷冻区和低温区，以满足不同类型食品的储存需求。本工程机电施工主要包括制冷系统、通风系统、电气系统、给排水系统等。

二、施工组织及部署

1. 施工准备

（1）熟悉图纸，进行图纸自审和会审，确保施工方案的准确性。

（2）组织施工人员参加技术交底，明确施工要求和质量标准。

（3）编制施工组织设计，明确施工进度、质量、安全、文明施工等要求。

2. 施工工艺

（1）制冷系统施工

1）安装压缩机、蒸发器、冷凝器等设备，确保设备安装位置准确、牢固。

2）铺设制冷管道，确保管道安装平直、无扭曲，保温层均匀。

3）调试制冷系统，确保制冷效果达到设计要求。

（2）通风系统施工

1）安装通风管道，确保管道安装平直、无扭曲，保温层均匀。

2）安装风机、风口等设备，确保设备安装位置准确、牢固。

3）调试通风系统，确保通风效果达到设计要求。

（3）电气系统施工

1）铺设电缆、电线，确保线路平直、无扭曲，接线正确。

2）安装配电箱、开关、插座等设备，确保设备安装位置准确、牢固。

3）调试电气系统，确保供电稳定、安全。 （4）给排水系统施工

1）铺设给水管、排水管，确保管道安装平直、无扭曲。

2）安装阀门、水表等设备，确保设备安装位置准确、牢固。

3）调试给排水系统，确保给排水畅通、安全。

三、施工进度安排

1. 施工前期：完成施工组织设计、技术交底、材料设备采购等工作。

2. 施工阶段：按照施工组织设计，分阶段完成制冷系统、通风系统、电气系统、给排水系统等施工。

3. 调试阶段：完成各系统调试，确保系统运行稳定、安全。

4. 验收阶段：完成工程验收，确保工程质量达到设计要求。

四、质量保证措施

1. 严格执行国家相关标准和规范，确保施工质量。

2. 加强施工过程控制，严格执行“三检制”（自检、互检、专检）。

制冷设备、空气分离设备安装工程施工及验收规范 GB50274-98 条文说明

第一章总则

第 1. 0. 1条阐明了制订本规范的目的。 本规范是对制冷 设备 、空气分离设备安装要求 的统一技术规定, 以保证该设备的安装质量和安全运行, 同时将不断提高工程质量和促进安 装技术的不断发展。

第 1. 0. 2条本规范的适用范围为国家定型的制冷设备和空气分离设备的安装。

由于制 冷设备和空气分离设备的安装具有与其他机械设备安装不同的特性, 本规范中的安装是从设 备开箱起,至试运转合格工程验收为止,其试运转中,以空气(水为介质与其他介质,常 温与高、 低温, 单机空负荷、 负荷与成套负荷等均很难绝对分开或单独进行。 故对制冷设备, 安装单位一般负责到系统充灌制冷剂, 并配合建设单位进行系统负荷试运转, 考核系统在最 小热负荷情况下降至设计温度为止,而不考核其他属于设备性能或工艺设计上的技术指标。 对空分设备, 安装单位负责进行系统裸冷试验合格, 而成套系统试运转则配合建设单位进行, 配合至系统工况稳定后,连续测量各项参数持续 4h 为止。至于单机的空负荷、空气或水为 介质的常温下试运转, 在安装中应由安装单位负责进行, 建设单位参加; 而在高温或低温下 其他介质进行试运转时由建设单位进行,安装单位参加。无论单机还是成套设备的试运转, 发现确实是安装原因造成的质量问题, 均由安装单位负责处理; 即使在办理了交工验收手续 发现属于安装造成的问题,也应由安装单位负责处理。在试运转过程中,所涉及到的动力、 设备、油料、材料(介质等,均由建设单位提供。上述情况是多年来我国的实际情况形成 的。

随着我国改革开放的不断深入, 社会各行各业体制与管理也在不断改革创新, 为此关于 试运转也可由安装单位与建设单位在合同上协商决定。

第 1. 0. 3条按设计进行 施工 是安装现场施工的基本要求。 制冷和空分设备安装管路系 统复杂、工艺流程严格,故以此条强调其重要性。 第 1. 0. 4条在制冷设备、空分设备安装工程的施工中所涉及到的施工共性技术要求, 如施工准备、设备放线就位及调平, 地脚螺栓、垫铁及灌浆和装配等内容, 在现行国家标准 (机械设备安装工程施工及验收通用规范》中已有详细规定,本规范不再重复规定。

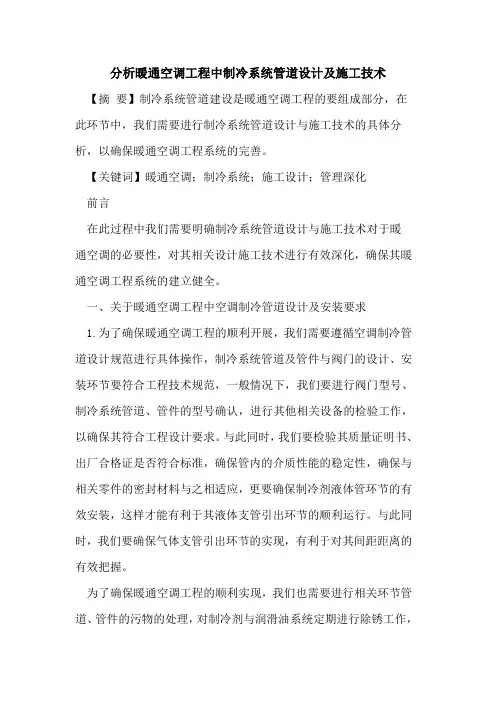

分析暖通空调工程中制冷系统管道设计及施工技术

【摘 要】制冷系统管道建设是暖通空调工程的要组成部分，在此环节中，我们需要进行制冷系统管道设计与施工技术的具体分析，以确保暖通空调工程系统的完善。

【关键词】暖通空调；制冷系统；施工设计；管理深化

前言

在此过程中我们需要明确制冷系统管道设计与施工技术对于暖通空调的必要性，对其相关设计施工技术进行有效深化，确保其暖通空调工程系统的建立健全。

一、关于暖通空调工程中空调制冷管道设计及安装要求

1.为了确保暖通空调工程的顺利开展，我们需要遵循空调制冷管道设计规范进行具体操作，制冷系统管道及管件与阀门的设计、安装环节要符合工程技术规范，一般情况下，我们要进行阀门型号、制冷系统管道、管件的型号确认，进行其他相关设备的检验工作，以确保其符合工程设计要求。与此同时，我们要检验其质量证明书、出厂合格证是否符合标准，确保管内的介质性能的稳定性，确保与相关零件的密封材料与之相适应，更要确保制冷剂液体管环节的有效安装，这样才能有利于其液体支管引出环节的顺利运行。与此同时，我们要确保气体支管引出环节的实现，有利于对其间距距离的有效把握。

为了确保暖通空调工程的顺利实现，我们也需要进行相关环节管道、管件的污物的处理，对制冷剂与润滑油系统定期进行除锈工作，在除锈完毕后，进行管口的封闭工作，确保内外壁的干燥，确保其有效运行。与此同时，我们也要注重制冷机与附属设备之间的制冷管道的有效连接，确保坡向与坡度满足实际设计的需要，在此环节中，我们要进行制冷系统的建立健全，使安全阀系统有效运行，确保开启与回座压力的规范要求。对于氨制冷剂系统的管道、阀门等不能进行铜合金材料的运用。氨系统的管道焊缝应进行射线照相检验，在不能进行射线照相检验操作的场合，可以实现超声波的利用检验，严守其合格标准。

2.我们还要保证制冷系统阀门设计与安装环节符合工程技术的需要，在其安装之前要做好积极的准备工作，确保强度合格与良好的严密性。我们对其压力要求要严格进行规范，一般为阀门公称压力的1.5倍，其时间要大于5分钟。在严密性试验中，其压力为阀门公称压力的1.1倍，经过半分钟后，如果确定不漏，就可以确定为合格。在后续环节中，我们也需要保证阀体内的干燥，确保阀门进出口处的封闭性，确保阀体的及时清锈工作的进行。相关环节的方向、高度、位置的规范性，应满足实际设计需要。在此其中，我们也要确保水平管道阀门手柄的规范摆放，垂直管道的阀门手柄的严格摆放，自动阀门安装位置的合理性，这些环节都要符合技术设计的标准。
