最简单调幅电路原理图解调幅电路是把调制信号和载波信号同时加在一个非线性元件上（例如晶体二极管或三极管）经非线性变换成新的频率分量，再利用谐振回路选出所需的频率成分。
调幅电路分为二极管调幅电路和晶体管基极调幅、发射极调幅及集电极调幅电路等。
通常，多采用三极管调幅电路，被调放大器如果使用小功率小信号调谐放大器，称为低电平调幅;反之，如果使用大功率大信号调谐放大器，称为高电平调幅。
在实际中，多采用高电平调幅，对它的要求是：（1）要求调制特性（调制电压与输出幅度的关系特性）的线性良好;（2）集电极效率高;（3）要求低放级电路简单。
1、基极调幅电路图1是晶体管基极调幅电路，载波信号经过高频变压器T1加到BG的基极上，低频调制信号通过一个电感线圈L与高频载波串联，C2为高频旁路电容器，C1为低频旁路电容器，R1与R2为偏置的分压器，由于晶体管的ic=f（ube）关系曲线的非线性作用，集电极电流ic含有各种谐波分量，通过集电极调谐回路把其中调幅波选取出来，基极调幅电路的优点是要求低频调制信号功率小，因而低频放大器比较简单。
其缺点是工作于欠压状态，集电极效率较低，不能充分利用直流电源的能量。
2、发射极调幅电路图2是发射极调幅电路，其原理与基极调幅类似，因为加到基极和发射极之间的电压为1伏左右，而集电极电源电压有十几伏至几十伏，调制电压对集电极电路的影响可忽略不计，因此射极调幅与基极调幅的工作原理和特性相似。
3、集电极调幅电路图3是集电极调幅电路，低频调制信号从集电极引入，由于它工作于过压状态下，故效率较高但调制特性的非线性失真较严重，为了改善调制特性，可在电路中引入非线性补尝措施，使输入端激励电压随集电极电源电压而变化，例如当集电极电源电压降低时，激励电压幅度随之减小，不会进入强压状态;反之，当集电极电源电压提高时，它又随之增加，不会进入欠压区，因此，调幅器始终工作在弱过压或临界状态，既可以改善调制特性，又可以有较高的效率，实现这一措施的电路称为双重集电极调幅电路。
一、基础知识1. 调幅的定义是什么？2. 调幅有哪些类型？3. 调幅信号的特点有哪些？4. 调幅信号的带宽是多少？5. 调幅信号的调制指数是什么？6. 调幅信号的频率调制是什么？7. 调幅信号的相位调制是什么？8. 调幅信号的功率调制是什么？9. 调幅信号的频谱分析是什么？10. 调幅信号的解调方法有哪些？二、调幅电路1. 什么是调幅电路？2. 调幅电路的基本组成有哪些？3. 调幅电路的调制原理是什么？4. 调幅电路的调制过程是怎样的？5. 调幅电路的调制指数如何计算？6. 调幅电路的频率调制如何实现？7. 调幅电路的相位调制如何实现？8. 调幅电路的功率调制如何实现？9. 调幅电路的带宽如何确定？10. 调幅电路的噪声抑制方法有哪些？三、调幅接收1. 什么是调幅接收？2. 调幅接收的基本组成有哪些？3. 调幅接收的接收原理是什么？4. 调幅接收的接收过程是怎样的？5. 调幅接收的解调方法有哪些？6. 调幅接收的滤波器如何设计？7. 调幅接收的抗干扰能力如何提高？8. 调幅接收的灵敏度如何提高？9. 调幅接收的动态范围如何扩大？10. 调幅接收的频率选择性如何实现？四、调幅通信1. 什么是调幅通信？2. 调幅通信的特点有哪些？3. 调幅通信的调制方式有哪些？4. 调幅通信的传输方式有哪些？5. 调幅通信的频率分配原则是什么？6. 调幅通信的信道容量如何计算？7. 调幅通信的信号传输质量如何保证？8. 调幅通信的抗干扰能力如何提高？9. 调幅通信的保密性如何保证？10. 调幅通信的发展趋势是什么？五、调幅应用1. 调幅在广播通信中的应用有哪些？2. 调幅在电视通信中的应用有哪些？3. 调幅在移动通信中的应用有哪些？4. 调幅在卫星通信中的应用有哪些？5. 调幅在雷达通信中的应用有哪些？6. 调幅在数据通信中的应用有哪些？7. 调幅在遥控通信中的应用有哪些？8. 调幅在无线传感器网络中的应用有哪些？9. 调幅在物联网中的应用有哪些？10. 调幅在无人机通信中的应用有哪些？六、调幅技术发展1. 调幅技术在20世纪的发展历程是怎样的？2. 数字调幅技术的研究现状如何？3. 调幅技术在未来的发展趋势是什么？4. 调幅技术在5G通信中的应用前景如何？5. 调幅技术在卫星通信中的技术挑战有哪些？6. 调幅技术在无人机通信中的优势是什么？7. 调幅技术在物联网中的技术需求是什么？8. 调幅技术在数字信号处理中的应用有哪些？9. 调幅技术在软件定义无线电（SDR）中的应用有哪些？10. 调幅技术在多载波调制技术中的应用有哪些？七、调幅实验1. 如何搭建一个简单的调幅实验电路？2. 调幅���验中，如何测量调制指数？3. 调幅实验中，如何分析信号的频谱？4. 调幅实验中，如何设计滤波器？5. 调幅实验中，如何评估信号传输质量？6. 调幅实验中，如何处理噪声干扰？7. 调幅实验中，如何进行信号解调？8. 调幅实验中，如何实现频率调制？9. 调幅实验中，如何实现相位调制？10. 调幅实验中，如何实现功率调制？八、调幅标准与规范1. 调幅通信的国际标准有哪些？2. 调幅广播的频率分配标准是什么？3. 调幅信号的传输标准有哪些？4. 调幅接收机的性能标准有哪些？5. 调幅通信的干扰限制标准是什么？6. 调幅通信的信号质量标准有哪些？7. 调幅通信的频率稳定度标准是什么？8. 调幅通信的功率标准有哪些？9. 调幅通信的带宽标准有哪些？10. 调幅通信的调制标准有哪些？九、调幅案例分析1. 分析某次调幅通信故障的原因。
《高频电子线路》课程标准《高频电子线路》课程标准课程编码课程类别必修课适用专业通信技术授课单位通信安全系学时56学时理论：46学时学分4学分实践：10学时编写执笔人李忠国审定负责人编写日期2013-8-9审定日期XXXX-XX-XX一、课程性质《高频电子线路》是电子与通信技术专业的一门重要专业基础课程，本课程主要介绍了无线通信系统主要单元电路的组成与工作原理。
内容包括：高频小信号放大器，高频功率放大器，正弦波振荡器，调幅、检波与混频，角度调制与解调以及反馈控制电路。
本课程强调三、课程目标（一）总体目标通过本课程的学习，使学生具备高级应用型技术人才所必需的高频电子技术方面的基本知识和基本技能；为学生学习专业知识和职业技能，全面提高素质，增强适应职业变化的能力以及继续学习打下一定的基础。
（二）具体目标1．职业能力(1)能够熟练掌握高频电路中各单元电路的工作原理；(2)能够进行各单元电路的组成，组件及参数的选择；(3)能够使用实验仪器，进行电路参数的测试和电路的研究；(4)掌握电路的基本设计方，进行电路的调试。
2．方法能力(1)能阅读和分析一般程度的电子电路原理图；(2)具有借助工具书、网络查阅电子元器件、集成电路的参数、和使用方法的能力；(3)具备对高频电子电路进行初步分析和设计能力；(4)具有一定的解决电子工程实际问题的能力；(5)能处理高频电子电路的简单故障；(6)电子产品的焊接、整机安装调试能力。
3．社会能力(1)培养唯物辨证思维的能力；(2)具有热爱科学、实事求是的科学作风和创新意识、创新精神；(3)加强职业道德意识，具备良好职业素养；(4)培养学生团体协作的能力。
四、课程内容和要求本课程主要教学内容包括绪论、小信号选频放大器、高频功率放大器、正弦波振荡器、振幅调制解调与混频电路、角度调制与解调电路、反馈控制电路。
分成7个项目进行组织教学，共56学时，包含10学时的实训课。
项目一通信系统的基本原理参考学时4学时学习目标1．了解通信系统的发展历程；2．掌握无线电系统的基本原理；学习任务通信系统的基本组成，无线电信号的发射、传播和接收过程知识内容与要求（必备的知识）1．掌握通信系统的基本组成、无线电发射与接收设备；2．掌握非线性电子线路及其特点；3．知道本课程的主要内容及特点；技能内容与要求（应具备的技能）1．掌握通信系统的基本组成；2．掌握非线性电子线路的基本概念和基本特点；项目二高频小信号放大器参考学时12学时（包含2学时实训）学习目标掌握小信号谐振放大器的工作原理及集中选频放大器的组成学习任务1．高频小信号放大器的构成；2．分析谐振放大器和集中选频器的电路；知识内容与要求（必备的知识）1．掌握并联谐振回路选频特性；2．熟练掌握小信号谐振放大器中的单级和多级谐振回路谐振放大器；3．掌握集中选频放大器的滤波作用；4．掌握放大器中的噪声分类和噪声来源；技能内容与要1．能够分析小信号放大器电路参数；2．能够分析放大器噪声来源和降低噪求（应具备的技能）声的方法能力；项目三高频功率放大器参考学时10学时学习目标掌握丙类谐振功率放大器的电路、工作原理及特性以及传输线变压器及宽带高频功率放大器的工作原理学习任务1．功率放大器的工作原理；2．高频功率放大器的电路组成及优化电路特性；知识内容与要求（必备的知识）1．掌握丙类谐振功率放大器的工作原理；2．掌握谐振功率放大器的特性分析；3．掌握谐振功率放大器电路；4．掌握丙类倍频器与高效功率放大器；5．掌握宽带高频功率放大器（传输线变压器）；容与要求（应具备的技能）1．能够阐述谐振功率放大器的工作原理；2．会分析谐振功率放大器电路结构及特性；项目四正弦波振荡器参考学时12学时（包含2学时实训）学习目标掌握正弦波震荡器的工作原理及分类学习任务1．反馈振荡器的工作原理2．正弦波振荡器的分类知识内容与要求（必备的知识）1．掌握反馈振荡器的工作原理2．掌握LC正弦波振荡器工作原理及特性；3．掌握石英晶体振荡器工作原理及其特性；4．掌握RC正弦波振荡器工作原理及其特性；5．掌握负阻正弦波振荡器工作原理及其特性；容与要求（应具备的技能）1．能够根据震荡条件来判断振荡器电路能否正常工作；2．能够区分振荡器电路类别；3．能够设计振荡器的工作参数；4．能够计算振荡器的震荡频率；项目五调幅、检波与混频参考学时8学时（包含2学时实训）学习目标掌握调幅电路，检波电路及混频电路学习任务1．振幅调制、解调、混频原理；2．相乘器电路及其特性分析；知识内容与要求（必备的知识）1．掌握调制、解调、混频基本原理；2．掌握调幅波的性质；3．了解乘法器电路，熟悉模拟乘法器调幅电路；4．熟悉包络检波基本原理及其电路，了解同步检波电路；5．了解晶体混频器电路，了解混频干扰；容与要求（应具备的技能）1．能够阐述振幅调制解调、混频基本原理；2．会分析振幅调制解调、混频基本电路；项目六调角与解调参考学时6学时（包含2学时实训）学习目标掌握角度调制原理和相应的解调电路学习任务1．频率调制与解调原理；2．调频与鉴频电路；知识内容与要求（必备的知识）1．调角信号的基本特征；2．调频电路；3．鉴频电路；技能内容与要求（应具备的技1．能够描述角度调制的概念；2．能写出调角信号的表达式；3．会计算其频带宽度；能）项目七反向控制电路参考学时2学时学习目标掌握反馈控制电路学习任务1．自动增益控制；2．自动频率控制；3．学生会分析反馈控制电路；知识内容与要求（必备的知识）1．掌握自动增益控制电路；2．掌握自动频率控制电路；技能内容与要求（应具备的技能）会分析反馈控制电路；五、实施建议1．教材选用建议（1）教材11《高频电子线路》胡宴如高等教育出版社 2008年12月第4版（2）参考教材《高频电子线路》张肃文高等教育出版社 2009年5月第5版《高频电子线路》栾华东西北工业大学出版社 2003年出版《高频电子线路》虞沧吉林大学出版社 2009年出版2．教学方法建议（1）在教学上，要根据课程特点，考虑学生实际情况，理论联系实际，以实际应用为向导来组织教学。
调幅和检波电路与调频和鉴频电路说明调幅和检波电路：⼴播和⽆线电通信是利⽤调制技术把低频声⾳信号加到⾼频信号上发射出去的。
在接收机中还原的过程叫解调。
其中低频信号叫做调制信号，⾼频信号则叫载波。
常见的连续波调制⽅法有调幅和调频两种，对应的解调⽅法就叫检波和鉴频。
调幅电路：调幅是使载波信号的幅度随着调制信号的幅度变化，载波的频率和相应不变。
能够完成调幅功能的电路就叫调幅电路或调幅器。
调幅是⼀个⾮线性频率变换过程，所以它的关键是必须使⽤⼆极管、三极管等⾮线性器件。
根据调制过程在哪个回路⾥进⾏可以把三极管调幅电路分成集电极调幅、基极调幅和发射极调幅 3 种。
下⾯举集电极调幅电路为例。
检波电路：检波电路或检波器的作⽤是从调幅波中取出低频信号。
它的⼯作过程正好和调幅相反。
检波过程也是⼀个频率变换过程，也要使⽤⾮线性元器件。
常⽤的有⼆极管和三极管。
另外为了取出低频有⽤信号，还必须使⽤滤波器滤除⾼频分量，所以检波电路通常包含⾮线性元器件和滤波器两部分。
下⾯举⼆极管检波器为例说明它的⼯作。
调频和鉴频电路：调频：是使载波频率随调制信号的幅度变化，⽽振幅则保持不变。
鉴频则是从调频波中解调出原来的低频信号，它的过程和调频正好相反。
调频电路能够完成调频功能的电路就叫调频器或调频电路。
常⽤的调频⽅法是直接调频法，也就是⽤调制信号直接改变载波振荡器频率的⽅法。
图 8 画出了它的⼤意，图中⽤⼀个可变电抗元件并联在谐振回路上。
⽤低频调制信号控制可变电抗元件参数的变化，使载波振荡器的频率发⽣变化。
鉴频电路：能够完成鉴频功能的电路叫鉴频器或鉴频电路，有时也叫频率检波器。
鉴频的⽅法通常分⼆步，第⼀步先将等幅的调频波变成幅度随频率变化的调频 — 调幅波，第⼆步再⽤⼀般的检波器检出幅度变化，还原成低频信号。
常⽤的鉴频器有相位鉴频器、⽐例鉴频器等。

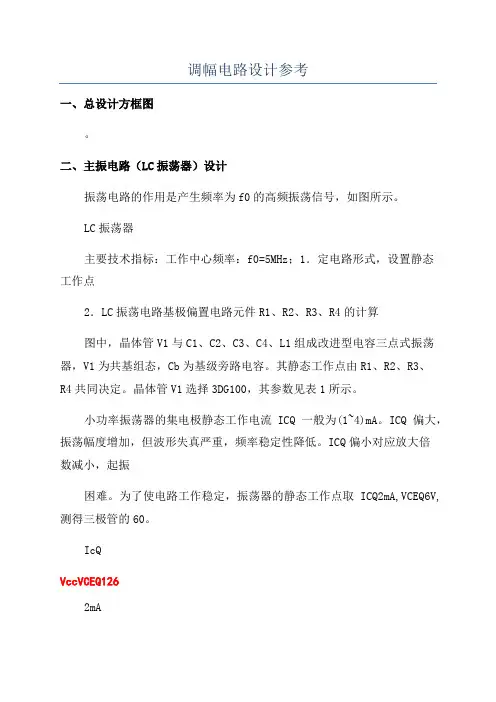

调幅电路设计参考一、总设计方框图。
