电机故障排查与维修方法总结

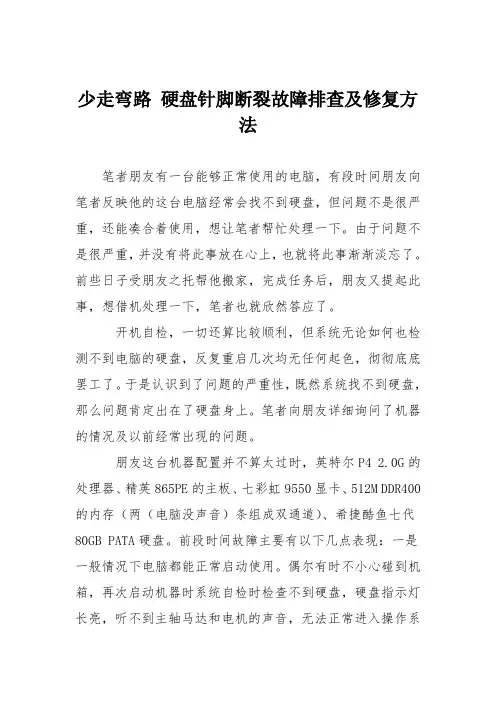

少走弯路 硬盘针脚断裂故障排查及修复方法

笔者朋友有一台能够正常使用的电脑，有段时间朋友向笔者反映他的这台电脑经常会找不到硬盘，但问题不是很严重，还能凑合着使用，想让笔者帮忙处理一下。由于问题不是很严重，并没有将此事放在心上，也就将此事渐渐淡忘了。前些日子受朋友之托帮他搬家，完成任务后，朋友又提起此事，想借机处理一下，笔者也就欣然答应了。

开机自检，一切还算比较顺利，但系统无论如何也检测不到电脑的硬盘，反复重启几次均无任何起色，彻彻底底罢工了。于是认识到了问题的严重性，既然系统找不到硬盘，那么问题肯定出在了硬盘身上。笔者向朋友详细询问了机器的情况及以前经常出现的问题。

朋友这台机器配置并不算太过时，英特尔P4 2.0G的处理器、精英865PE的主板、七彩虹9550显卡、512M DDR400的内存（两（电脑没声音）条组成双通道）、希捷酷鱼七代80GB PATA硬盘。前段时间故障主要有以下几点表现：一是一般情况下电脑都能正常启动使用。偶尔有时不小心碰到机箱，再次启动机器时系统自检时检查不到硬盘，硬盘指示灯长亮，听不到主轴马达和电机的声音，无法正常进入操作系统，但再次轻轻移动机箱或是反复启动拍打机箱体时，机器有时便能够正常启动进入系统。

二是有时使用中极其容易死机，特别是在进行大规模的数据移动存储操作时其易死机，只能重新启动，但每次都会造成分区表文件丢失和FAT文件的损坏等磁盘灾难性故障，硬盘内的各种重要文件、MP3和图片经常损坏和丢失，不得不重新对硬盘处理。重改分区表文件和FAT文件，重装系统。

三是有时开机时经常听到硬盘磁盘发出强烈的撞击声，硬盘指示灯长亮，系统锁死无法正常进行操作系统，不得不重新启动，并且硬盘的磁盘无法正常寻零。

既然问题出现在硬盘上，针对以上出现的种种现象，笔者首先考虑到的便是由于电源供电不足引起的故障。打开机箱，发现朋友所用的电源是世纪之星自由战士II，朋友这台电脑中除了一台DVD刻录机、一块显卡和一块硬盘外，均无其它的设备，并且主板PCI的插槽中也并没有任何的PCI设备。按照常理讲，世纪之星自由战士II电源的额定功率为300W，峰值功率更是高达430W，应付这样一台主机设备完全是绰绰有余的。笔者用这款电脑装四块硬盘和两（电脑没声音）个光驱都没有问题。

电气控制　

粮食加工企业电机常见故障分析与维修方法　

王艳　（武汉仪表电子学校湖北武汉４３００７４）　

摘要：分析了粮食企业常见电动机故障类型，介绍了一些电机故障的诊断方法和维修措施。　关键词：粮食；异步电机；故障；诊断；维修　Ｄｉａｇｎｏｓｉｓ　ａｎｄ　Ｍａｉｎｔｅｎａｎｃｅ　ｆｏｒ　Ｃｏｍｍｏｎ　Ｆａｕｌｔｓ　ｏｆ　Ｍｏｔｏｒｓ　ｏｆｇｒｉａｎ　ｐｒｏｃｅｓｓ　ｉｎｄｕｓｔｒｙ　ＷＡＮＧ　Ｙａｎ　（ｗｕｈａｎ　ｉｎｓｔｒｕｍｅｎｔ　ａｎｄ　ｅｌｅｃｔｒｏｎ　ｓｈｃｏｏｌ，ｗｕｈａｎ　４３００７４，Ｃｈｉｎａ）　Ａｂｓｔｒａｃｔ：Ｔｈｅ　ｃｏｍｍｏｎ　ｆａｉｌｕｒｅｓ　ｏｆ　ｔｈｒｅｅ　ｐｈａｓｅ　ｎｏｎ—ｓｙｎｃｈｒｏｎｏｕｓ　ｍｏｔｏｒ　ｏｆ　ｇｆｉａｎ　ｐｒｏｃｅｓｓ　ｉｎｄｕｓｔｒｙ　ａｒｅ　ｉｎｔｒｏｄｕｃｅｄ　ａｎｄ　ｔｈｅ　ａｎａｌｙｓｉｓ，ａｎｄ　ｓｏｍｅ　ｍｅｔｈｏｄ　ｏｆ　ｄｉａｇｎｏｓｉｓ　ａｎｄ　ｍａｉｎｔｅｎａｎｃｅ　ａｒｅ　ｐｒｏｃｅｅｄｅｄ　ａｌｓｏ　ｉｎ　ｔｈｉｓ　ａｒｔｉｃｌｅ．　Ｋｅｙ　ｗｏｒｄｓ：ｇｆｉａｎ　ｐｒｏｃｅｓｓ；ｎ０ｎ—ｓｙｎｃｈｒ０ｎ０ｕｓｍ０ｔ０；　ｆａｉｌｕｒｅ；ｄｉａｇｎｏｓｉｓ；　ｍａｉｎｔｅｎａｎｃｅ　中图分类号：ＴＭ３０７　文献标识码：Ｂ　文章编号：１００７—３５８２（２００８）０１－００２９—０３　电动机是驱动机器的主要动力源，也是粮食企　业使用最广泛的基本设备之一，电机故障不仅会影　响企业的生产，而且还可能引起重大安全事故。因　此，如何及时诊断和排除故障，预防事故发生，确保　电机安全、可靠、高效运转，对企业而言显得尤为重　要。电机的故障类型多、情况复杂，可概括为机械与　电气两方面，机械方面有扫膛、振动、轴承过热、损坏　等故障；电气方面故障有定子绕组缺相运行，定子绕　组首尾反接，三相电流不平衡，绕组短路和接地绕组　过热和转子断条、断路等。本文就粮食企业常用的相　异步电机故障问题进行分析，介绍一些有效的电机　故障诊断方法和维护修理措施。　１机械方面故障　１．１　扫膛　机座加工压装方式及加工设备是导致扫膛故障　的主要原因。按扫膛发生部位分类主要有以下情况：　①扫膛部位发生在定子大头铁芯端部，它与定子导人　机座有直接关系，如定子压人机座过程中未导正，致　使定子大头冲片受挤压而凸片扫膛。②扫膛部位发生　在定子大头或小头端部，位置不确定与机座同心度、　端盖止口及轴承符合Ｉ生有关。③分散间或性与铁芯叠　收稿日期：２００７—１０—２２　作者简介：王艳（１９６６一），女，高级工程师；主要从事电　机设计与研究工作。　压质量有直接关系。④转子偏心所致的扫膛，这种情　况相对较少。⑤定子个别槽楔扭斜弹出，定子槽楔高　出铁芯内圆，均是导致扫膛的原因。＠ＹＺ、ＹＺＲ大规　格电机定子铁芯与机座定位扭曲变形导致定子压人　机座时定子片发生径向位移。⑦机座存在质量隐患　（机座止口端面低于外缘，机座止口或端面因砂眼修　补后未处理到位）导致扫膛。⑧定子铁芯本身存在隐　患（如凸片、马蹄）导致扫膛。　１．２振动　振动应先区分是电动机本身引起的，还是传动　装置不良所造成的，或者是机械负载端传递过来的，　然后针对具体隋况进行排除。属于电动机本身引起　的振动，多数是由于转子动平衡不好，以及轴承不　良、转轴弯曲，或端盖、机座、转子不同轴，或者电动　机安装地基不平、安装不到位，紧固件松动造成的。　振动会产生噪声，还会产生额外负荷。　１．３杂音　（１）挡风板异响，与挡风板的符合性有极大关　系，加工过程中焊接点粗糙，挡风板小口边缘高低不　一致，装配时常与转子端部发生摩擦。　（２）电磁声响，分为高频和低频两种。轴铁芯位　斜槽度符合Ｉ生不好，铁芯内膛不光，转子外径加工不　一致是导致该２类故障的不可忽视的因素。通常采　用换穿转子方式消除和解决该类问题。　（３）电动机发出忽高忽低且沉重的声音。原因　｛；２００８穰餐　攘零

电动机维修技巧-电动机常见故障及排除方法总结

电动机运行过程中发生故障时，该怎么检查维修呢?下面给大家介绍四种方法——看、听、闻、摸，来及时预防和排除故障，保证电动机的安全运行。 一、电动机维修技巧——看 观察电动机运行过程中有无异常，其主要表现为以下几种情况。 1.定子绕组短路时，可能会看到电动机冒烟。 2.电动机严重过载或缺相运行时，转速会变慢且有较沉重的'嗡嗡'声。 3.电动机正常运行，但突然停止时，会看到接线松脱处冒火花;保险丝熔断或某部件被卡住等现象。 4.若电动机剧烈振动，则可能是传动装置被卡住或电动机固定不良、底脚螺栓松动等。 5.若电动机内接触点和连接处有变色、烧痕和烟迹等，则说明可能有局部过热、导体连接处接触不良或绕组烧毁等。

二、电动机维修技巧——听 电动机正常运行时应发出均匀且较轻的'嗡嗡'声，无杂音和特别的声音。若发出噪声太大，包括电磁噪声、轴承杂音、通风噪声、机械摩擦声等，均可能是故障先兆或故障现象。 1、对于电磁噪声，如果电动机发出忽高忽低且沉重的声音，则原因可能有以下几种。 (1)定子与转子间气隙不均匀，此时声音忽高忽低且高低音间隔时间不变，这是轴承磨损从而使定子与转子不同心所致。 (2)三相电流不平衡。这是三相绕组存在误接地、短路或接触不良等原因，若声音很沉闷则说明电动机严重过载或缺相运行。 (3)铁芯松动。电动机在运行中因振动而使铁芯固定螺栓松动造成铁芯硅钢片松动，发出噪声。 2、对于轴承杂音，应在电动机运行中经常监听。 监听方法是：将螺丝刀一端顶住轴承安装部位，另一端贴近耳朵，便可听到轴承运转声。若轴承运转正常，其声音为连续而细小的'沙沙'声，不会有忽高忽低的变化及金属摩擦声。若出现以下几种声音则为不正常现象。 (1)轴承运转时有'吱吱'声，这是金属摩擦声，一般为轴承缺油所致，应拆开轴承加注适量润滑脂。 (2)若出现'唧哩'声，这是滚珠转动时发出的声音，一般为润滑脂干涸或缺油引起，可加注适量油脂。 (3)若出现'喀喀'声或'嘎吱'声，则为轴承内滚珠不规则运动而产生的声音，这是轴承内滚珠损坏或电动机长期不用，润滑脂干涸所致。

编辑版word 常见方法

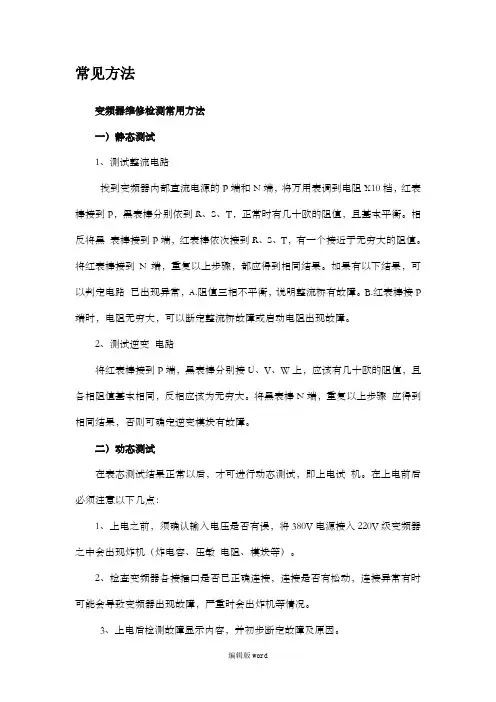

变频器维修检测常用方法

一）静态测试

1、测试整流电路

找到变频器内部直流电源的P端和N端，将万用表调到电阻X10档，红表棒接到P，黑表棒分别依到R、S、T，正常时有几十欧的阻值，且基本平衡。相反将黑 表棒接到P端，红表棒依次接到R、S、T，有一个接近于无穷大的阻值。将红表棒接到N端，重复以上步骤，都应得到相同结果。如果有以下结果，可以判定电路 已出现异常，A.阻值三相不平衡，说明整流桥有故障。B.红表棒接P端时，电阻无穷大，可以断定整流桥故障或启动电阻出现故障。

2、测试逆变 电路

将红表棒接到P端，黑表棒分别接U、V、W上，应该有几十欧的阻值，且各相阻值基本相同，反相应该为无穷大。将黑表棒N端，重复以上步骤 应得到相同结果，否则可确定逆变模块有故障。

二）动态测试

在表态测试结果正常以后，才可进行动态测试，即上电试 机。在上电前后必须注意以下几点：

1、上电之前，须确认输入电压是否有误，将380V电源接入220V级变频器之中会出现炸机（炸电容、压敏 电阻、模块等）。

2、检查变频器各接播口是否已正确连接，连接是否有松动，连接异常有时可能会导致变频器出现故障，严重时会出炸机等情况。

3、上电后检测故障显示内容，并初步断定故障及原因。 编辑版word 4、如未显示故障，首先检查参数是否有异常，并将参数复归后，在空载（不接电机）情况 下启动变频器，并测试U、V、W三相输出电压值。如出现缺相、三相不平衡等情况，则模块或驱动板等有故障。

5、在输出电压正常（无缺相、三相 平衡）的情况下，负载测试，尽量是满负载测试。

三）故障判断

1、整流模块损坏

通常是由于电网电压或内 部短路引起。在排除内部短路情况下，更换整流桥。在现场处理故障时，应重点检查用户电网情况，如电网电压，有无电焊机等对电网有污染的设备等。

2、逆变模块损坏
