浆砌片石排水沟施工方案

浆砌水沟首件施工方案

一、编制依据

1、中华人民共和国交通部标准《公路工程质量检验评定标准》（JTG F80/1—2004）。

2、中华人民共和国交通部标准《公路桥涵施工技术规范》（JTG /T F50—2011）。

3、中华人民共和国交通部标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG

D62—2004）。

4、路基工程《两阶段施工图设计》。

5、我单位拥有的科技成果、工法成果、机械设备状况、施工技术与管理水平。

二、工程概况

48省道延伸至黄衢南高速江郎山互通（长台镇）段工程S1标主线起点位于48省道与江贺公路交叉附近的水泥场门口，起点桩号K0+000，路线经过山海协作园区、清湖镇政府，跨过江山港后及到达一标段终点，终点里程为K3＋500，路线全长。支线为蔡家村至敖坪,用以连接山海协作园区和莲花山工业园区，起点为蔡家村（起点桩号LK0+000），之后跨过江山港，经前湖，到达终点为敖坪（即规划莲华山工业园区，桩号为LK6+），支线全长，主线及支线总长。

本标段浆砌水沟共长17319m，浆砌总方量为。

三、工艺试验的目的和首件浆砌水沟的选定

为了验证浆砌水沟的施工工艺是否能满足施工要求。通过工艺试验，总结出标准的施工程序，为大批量施工生产做好各方面准备。 我路基LK4+695~ LK4+775段路基已基本成型，经各项检测，质量符合要求，计划在LK4+695~ LK4+745段路基两侧进行浆砌水沟首件施工，共100m长。时间安排在2013年4月中旬开始。水沟流水截面宽度60cm×60cm，沟帮宽30cm，底部厚度为30cm。

四、首件确定参数要求：

通过浆砌水沟的首件工程，确定首件施工的各种参数如下：

1、浆砌水沟施工方案的可行性。

2、确定人员安排，施工机械车辆配备。

3、遇到特殊情况下的应急处理方法。

五、施工准备及布署

1、施工前对控制点进行复核,并报监理审批。然后准确的放出水沟开挖边线。

令狐采学创作

令狐采学创作 浆砌片石排水沟施工计划

令狐采学

四 施工工艺

1、施工准备

首先审核图纸，计算放样资料；

根据各种排水沟的尺寸制作坡度架；

现场施工放样，测放控制桩，护桩。

选择合适要求的原资料，水泥、砂、石料等资料进场前做好复试工作，合格后报请监理验收合格后方可进场投入使用。把好资料检验关，根绝使用不合格的资料。对原资料的要求如下：

选用的水泥应能使所配制的砂浆强度达到要求、收缩小、和易性好和节约水泥为原则。合适现行国家标准，并附有制造厂的水泥品质试验陈述等合格证明文件。水泥进场后，应按其品种、强度、证明文件以及出厂时间等情况分批进行检检验收。对所用水泥应进行复查试验。

袋装水泥在运输和贮存时应避免受潮，堆垛高度不宜超出10袋。不合强度品级、品种和出厂日期的水泥应辨别堆放。水泥如受潮或寄存时间超出 3 个月，应重新取样检验，并按其复验结果使用。

砂浆中所用砂，宜采取中砂或粗砂，当缺乏中砂及粗砂时，在适当增加水泥用量的基础上，也可采取细砂。砂的最年夜粒径，当用于砌筑片石时，不宜超出 5mm；当用于砌筑块石、粗料石时，不宜超出 2.5mm。如砂的含泥量达不到混凝土用砂的标准，当砂浆强令狐采学创作

令狐采学创作 度品级年夜于或即是 M5 时，可不超出5％，小于M5 时可不超出7％。

砌体所用的石料应选择质地坚实、无风化剥落和裂纹的石块，块体的中部厚度不宜小于150mm。片石中部厚度不该小于200mm；石砌体各部位所用石块要年夜小搭配使用，不成先用年夜块后用小块。采取形状不规则的乱毛石、形状太不规则但相对的两个平面年夜致平行的平毛石以及经过加工的块石，其强度品级均应不低于30Mpa。用做镶面的片石，应选择概略较平整、尺寸较年夜者，并应稍加修整。

2、排水沟砌筑施工

开挖前做好清理场地，复测定位，确定纵横向轴线控制桩和水准点控制桩，并固定，做好桩位防护工作。 开挖沟槽时，根据地形，做好施工的临时排水设施。开挖后应将沟底进行夯实、整平后方可开始铺砌。 砌筑前，应清除石块概略的泥垢、水锈等杂质，需要时用水清洗后方可使用。 砂浆的配合比可通过试验确定，可采取质量比或体积比，并应满足该规范中技术条件的要求。当变动砂浆的组成资料时，其配合比应重新试验确定。

实用标准文案

文档大全 浆砌片石排水沟施工方案

一、工程概况

全线按二级公路标准建设，设计速度40km/h或60km/h，其中K0+000-K18+000段，设计速度为40km/h，路基宽度8.5m,路肩宽度2×3.5m，土路肩为2×0.75m；

K18+000-K68+935段，设计速度为60km/h，路基宽度为2×3.5m，硬路肩为2×0.75m，土路肩宽为2×0.75m；全线桥涵设计汽车荷载等级采用公路-II，设计洪水频率：小桥及路基1/50。

基本标段为第7标段，起讫桩号为K63+000~K68+935，路线长5.935km。设计速度为60km/h，路基宽度10m，路肩宽度为2×3.5m，硬路肩为2×0.75m，土路肩为2×0.75m；

软土路基处理桩号及数量为：K67+450-K67+540设计挖除淤泥体积数量：900m3，回填利用石方：900m3。

二、编制依据

1、《邵东县八十亭至老屋塘公路改建工程施工图设计》；

2、《公路路基设计规范》；

3、《公路路基施工技术规范》；

4、《邵两召纪【2013】02号会议纪要》；

三、施工准备

人员准备

经理部负责整片个过程的施工管理、工程质量、安全、进度进行安排、协调并使其得到有效控制。项目经理部下设：办公室、实用标准文案

文档大全 财务处、工程部、质检部、安全部、材料部，配备有丰富工作经验的项目管理层人员对施工过程进行质量进度等方面的控制。

材料准备

由施工计划负责人按工程进度计划编制分阶段水泥、砂、片石材料、设备采购计划，采购材料、设备将按照采购计划提前落实到位，并在指定场地按要求方式进行堆放以备使用。

设备准备

浆砌片石排水沟施工所用设备按施工要求进行配置，保证施工工作顺利开展，保证进度。

四、施工方案及方法

根据本合同段浆砌片石排水沟工程的数量，计划在本项目安排1个施工队伍进行施工。施工队人员及施工机械设备配置如下：

浆砌片石排水沟施工队的主要施工人员配备

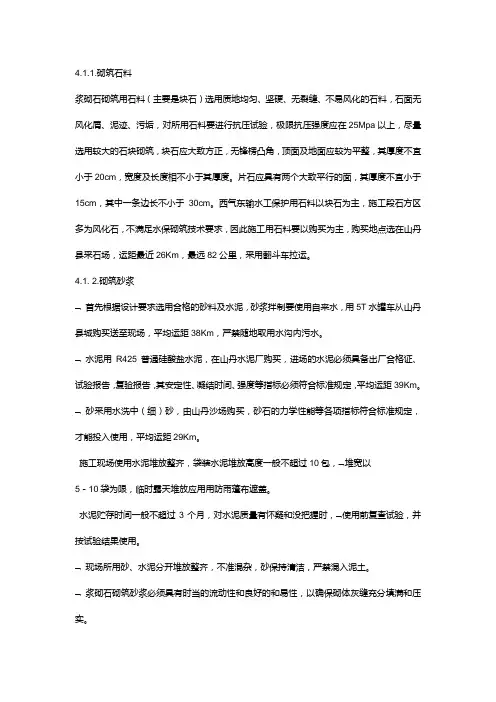

4.1.1.砌筑石料

浆砌石砌筑用石料（主要是块石）选用质地均匀、坚硬、无裂缝、不易风化的石料，石面无风化屑、泥迹、污垢，对所用石料要进行抗压试验，极限抗压强度应在25Mpa以上，尽量选用较大的石块砌筑，块石应大致方正，无锋楞凸角，顶面及地面应较为平整，其厚度不宜小于20cm，宽度及长度相不小于其厚度。片石应具有两个大致平行的面，其厚度不宜小于15cm，其中一条边长不小于30cm。西气东输水工保护用石料以块石为主，施工段石方区多为风化石，不满足水保砌筑技术要求，因此施工用石料要以购买为主，购买地点选在山丹县采石场，运距最近26Km，最远82公里，采用翻斗车拉运。

4.1. 2.砌筑砂浆

 首先根据设计要求选用合格的砂料及水泥，砂浆拌制要使用自来水，用5T水罐车从山丹县城购买送至现场，平均运距38Km，严禁随地取用水沟内污水。

 水泥用R425普通硅酸盐水泥，在山丹水泥厂购买，进场的水泥必须具备出厂合格证、试验报告，复验报告，其安定性、凝结时间、强度等指标必须符合标准规定，平均运距39Km。

 砂采用水洗中（细）砂，由山丹沙场购买，砂石的力学性能等各项指标符合标准规定，才能投入使用，平均运距29Km。

施工现场使用水泥堆放整齐，袋装水泥堆放高度一般不超过10包，堆宽以

5－10袋为限，临时露天堆放应用用防雨蓬布遮盖。

水泥贮存时间一般不超过3个月，对水泥质量有怀疑和没把握时，使用前复查试验，并按试验结果使用。

 现场所用砂、水泥分开堆放整齐，不准混杂，砂保持清洁，严禁混入泥土。

 浆砌石砌筑砂浆必须具有时当的流动性和良好的和易性，以确保砌体灰缝充分填满和压实。  现场简易检验方法为，用手捏成小团，以指封不出浆，松手后不松散为合格。

 不同施工部位、结构形式砌筑用砂浆标号严格按照设计要求进行控制，浆砌石墙体砌筑严禁使用混合砂浆。

 砌筑砂浆要定量分批做强度试验，最多100m3砌体做一组评定砂浆强度试件。当水泥品种、标号或配合比等有变动时，均应另做试件一组，并以此作为衡量砂浆质量的依据。
