第四章弯曲内力

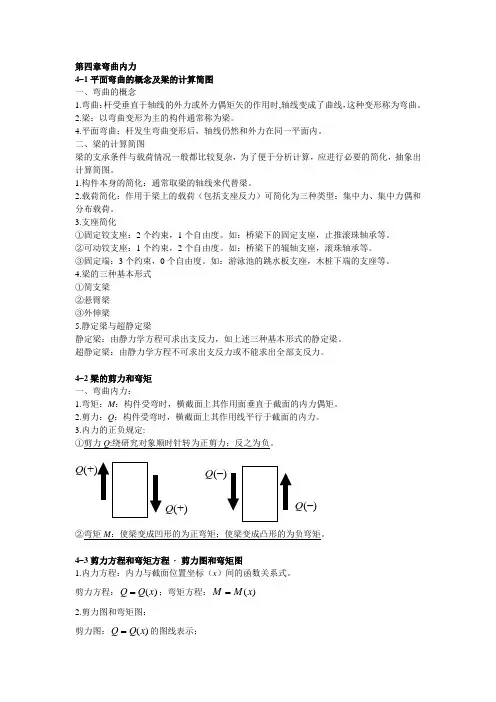

4–1平面弯曲的概念及梁的计算简图
一、弯曲的概念
1.弯曲：杆受垂直于轴线的外力或外力偶矩矢的作用时,轴线变成了曲线，这种变形称为弯曲。
2.梁：以弯曲变形为主的构件通常称为梁。
4.平面弯曲：杆发生弯曲变形后，轴线仍然和外力在同一平面内。
二、梁的计算简图
梁的支承条件与载荷情况一般都比较复杂，为了便于分析计算，应进行必要的简化，抽象出计算简图。
1.构件本身的简化：通常取梁的轴线来代替梁。
2.载荷简化：作用于梁上的载荷（包括支座反力）可简化为三种类型：集中力、集中力偶和分布载荷。
3.支座简化
①固定铰支座：2个约束，1个自由度。如：桥梁下的固定支座，止推滚珠轴承等。
②可动铰支座：1个约束，2个自由度。如：桥梁下的辊轴支座，滚珠轴承等。
③固定端：3个约束，0个自由度。如：游泳池的跳水板支座，木桩下端的支座等。
4.梁的三种基本形式
①简支梁
②悬臂梁
③外伸梁
5.静定梁与超静定梁
静定梁：由静力学方程可求出支反力，如上述三种基本形式的静定梁。
超静定梁：由静力学方程不可求出支反力或不能求出全部支反力。
4–2梁的剪力和弯矩
一、弯曲内力：
1.弯矩：M：构件受弯时，横截面上其作用面垂直于截面的内力偶矩。
2.剪力：Q：构件受弯时，横截面上其作用线平行于截面的内力。
3.内力的正负规定:
①剪力Q:绕研究对象顺时针转为正剪力；反之为负。
②弯矩M：使梁变成凹形的为正弯矩；使梁变成凸形的为负弯矩。
4–3剪力方程和弯矩方程 · 剪力图和弯矩图
1.内力方程：内力与截面位置坐标（x）间的函数关系式。
剪力方程：)(xQQ；弯矩方程：)(xMM
2.剪力图和弯矩图：
剪力图：)(xQQ的图线表示； Q(+) Q(+)
Q(–) Q(–) 弯矩图：)(xMM的图线表示
例题
①求支反力
②内力方程
③根据方程画内力图
关于集中力和集中力偶：集中力不可能“集中”作用于一点，它是分布于一个微段△x内的分布力经简化后得出的结果。
第五章 弯曲内力与应力
- 1 -（共14页） 第五章 弯曲内力与应力
§5—1 工程实例、基本概念
一、实例
工厂厂房的天车大梁，火车的轮轴，楼房的横梁，阳台的挑梁等。
二、弯曲的概念：
受力特点——作用于杆件上的外力都垂直于杆的轴线。
变形特点——杆轴线由直线变为一条平面的曲线。
三、梁的概念：主要产生弯曲变形的杆。
四、平面弯曲的概念：
受力特点——作用于杆件上的外力都垂直于杆的轴线，且都在梁的纵向对称平面内（通过或平行形心主轴且过弯曲中心）。
变形特点——杆的轴线在梁的纵向对称面内由直线变为一条平面曲线。
五、弯曲的分类：
1、按杆的形状分——直杆的弯曲；曲杆的弯曲。
2、按杆的长短分——细长杆的弯曲；短粗杆的弯曲。
3、按杆的横截面有无对称轴分——有对称轴的弯曲；无对称轴的弯曲。
4、按杆的变形分——平面弯曲；斜弯曲；弹性弯曲；塑性弯曲。
5、按杆的横截面上的应力分——纯弯曲；横力弯曲。
六、梁、荷载及支座的简化
（一）、简化的原则：便于计算，且符合实际要求。
（二）、梁的简化：以梁的轴线代替梁本身。
（三）、荷载的简化：
1、集中力——荷载作用的范围与整个杆的长度相比非常小时。
2、分布力——荷载作用的范围与整个杆的长度相比不很小时。
3、集中力偶（分布力偶）——作用于杆的纵向对称面内的力偶。
（四）、支座的简化：
1、固定端——有三个约束反力。2、固定铰支座——有二个约束反力。3、可动铰支座——有一个约束反力。
（五）、梁的三种基本形式：1、悬臂梁：2、简支梁：3、外伸梁：（L称为梁的跨长）
（六）、静定梁与超静定梁
静定梁：由静力学方程可求出支反力，如上述三种基本形式的静定梁。
超静定梁：由静力学方程不可求出支反力或不能求出全部支反力。
§5—2 弯曲内力与内力图
一、内力的确定（截面法）：
[举例]已知：如图，F，a，l。 求：距A端x处截面上内力。
解：①求外力
lalFYlFaFmFXAYBYAAX)(F , 0 , 00 , 0

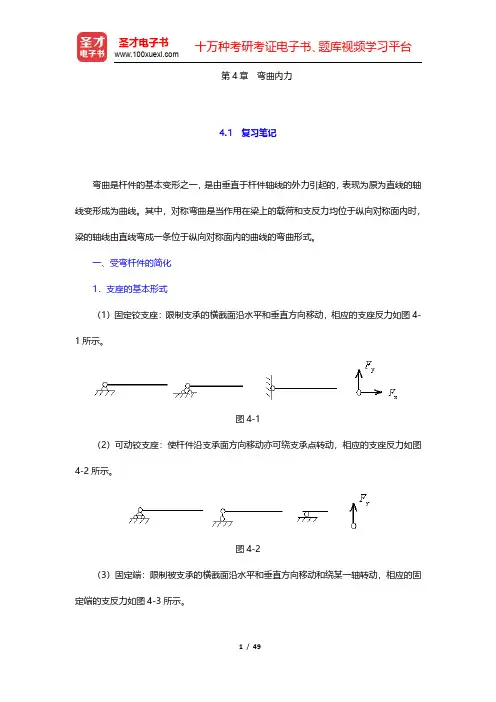

1 / 49 十万种考研考证电子书、题库视频学习平台 圣才电子书 第4章 弯曲内力 4.1 复习笔记 弯曲是杆件的基本变形之一，是由垂直于杆件轴线的外力引起的，表现为原为直线的轴线变形成为曲线。其中，对称弯曲是当作用在梁上的载荷和支反力均位于纵向对称面内时，梁的轴线由直线弯成一条位于纵向对称面内的曲线的弯曲形式。 一、受弯杆件的简化 1．支座的基本形式 （1）固定铰支座：限制支承的横截面沿水平和垂直方向移动，相应的支座反力如图4-1所示。 图4-1 （2）可动铰支座：使杆件沿支承面方向移动亦可绕支承点转动，相应的支座反力如图4-2所示。 图4-2 （3）固定端：限制被支承的横截面沿水平和垂直方向移动和绕某一轴转动，相应的固定端的支反力如图4-3所示。
2 / 49 十万种考研考证电子书、题库视频学习平台 圣才电子书 图4-3 2．载荷的简化 （1）集中载荷：载荷的作用范围远小于杆件轴向尺寸。 （2）分布载荷：沿轴向连续分布在杆件上的载荷，常用q 表示单位长度上的载荷，称为载荷集度，如风力、水力、重力。常用的有均布载荷，线性分布载荷。 （3）集中力偶 3．静定梁的基本形式 为方便梁的求解，通常将梁简化，以便得到计算简图。当梁上支反力数目与静力平衡方程式的数目相同时，即支反力通过静力平衡方程即可完全确定时，称之为静定梁，以下三种形式的梁均为静定梁。 （1）简支梁：一端为固定铰支座，一端为可动铰支座，如图4-4所示。 图4-4 （2）外伸梁：一端或两端向外伸出的简支梁，如图4-5所示。 图4-5 （3）悬臂梁：一端固定支座一端自由，如图4-6所示。
3 / 49 十万种考研考证电子书、题库视频学习平台 圣才电子书 图4-6 二、剪力和弯矩 1．剪力 （1）剪力是指抵抗剪切作用的内力，是与横截面相切的分布内力系的合力。 （2）符号规定：左侧相对于右侧有向上错动的趋势，或有顺时针转动的趋势，则剪力为正；反之，剪力为负。左侧梁段向上的外力引起剪力为正，右侧梁段向下的外力引起的剪力为正；反之为负。 （3）对于平面曲杆，规定：以剪力对所考虑一段曲杆内任一点取矩，若力矩为顺时针，则剪力为正。 2．弯矩 （1）弯矩是指抵抗弯曲作用的矩，是垂直于横截面的分布内力系的合力。 （2）符号规定：外力对截面形心的力矩使梁下凸上凹，弯矩为正；反之，弯矩为负。左侧梁段外力引起的顺时针弯矩为正，右侧梁段外力引起的逆时针弯矩为正；反之为负。 （3）对于平面曲杆，规定：使轴线曲率增加的弯矩为正。 3．剪力方程和弯矩方程 （1）剪力（弯矩）方程：以横坐标x表示横截面在梁轴线上的位置，表示各横截面上的剪力（弯矩）的函数表达式。
