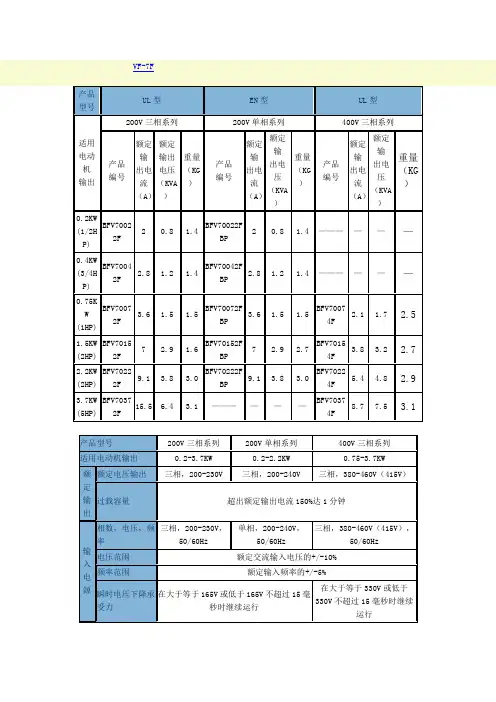

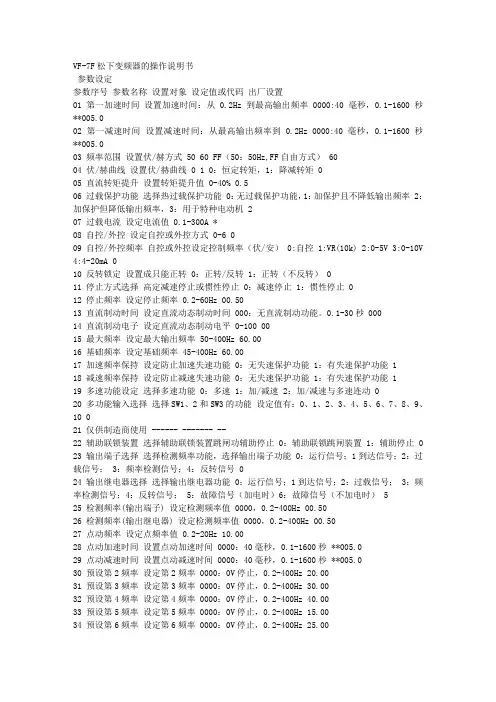

VF-7F松下变频器的操作说明书
参数设定
参数序号 参数名称 设置对象 设定值或代码 出厂设置
01 第一加速时间 设置加速时间：从0.2Hz到最高输出频率 0000:40毫秒，0.1-1600秒
**005.0
02 第一减速时间 设置减速时间：从最高输出频率到0.2Hz 0000:40毫秒，0.1-1600秒
**005.0
03 频率范围 设置伏/赫方式 50 60 FF（50：50Hz,FF自由方式） 60
04 伏/赫曲线 设置伏/赫曲线 0 1 0：恒定转矩，1：降减转矩 0
05 直流转矩提升 设置转矩提升值 0-40% 0.5
06 过载保护功能 选择热过载保护功能 0：无过载保护功能，1：加保护且不降低输出频率 2：
加保护但降低输出频率，3：用于特种电动机 2
07 过载电流 设定电流值 0.1-300A *
08 自控/外控 设定自控或外控方式 0-6 0
09 自控/外控频率 自控或外控设定控制频率（伏/安） 0:自控 1:VR(10k) 2:0-5V 3:0-10V
4:4-20mA 0
10 反转锁定 设置成只能正转 0：正转/反转 1：正转（不反转） 0
11 停止方式选择 高定减速停止或惯性停止 0：减速停止 1：惯性停止 0
12 停止频率 设定停止频率 0.2-60Hz 00.50
13 直流制动时间 设定直流动态制动时间 000：无直流制动功能。0.1-30秒 000
14 直流制动电子 设定直流动态制动电平 0-100 00
15 最大频率 设定最大输出频率 50-400Hz 60.00
16 基础频率 设定基础频率 45-400Hz 60.00
17 加速频率保持 设定防止加速失速功能 0：无失速保护功能 1：有失速保护功能 1
18 减速频率保持 设定防止减速失速功能 0：无失速保护功能 1：有失速保护功能 1
19 多速功能设定 选择多速功能 0：多速 1：加/减速 2：加/减速与多速连动 0
20 多功能输入选择 选择SW1、2和SW3的功能 设定值有：0、1、2、3、4、5、6、7、8、9、
10 0
21 仅供制造商使用 ------ ------- --
22 辅助联锁装置 选择辅助联锁装置跳闸功辅助停止 0：辅助联锁跳闸装置 1：辅助停止 0
23 输出端子选择 选择检测频率功能，选择输出端子功能 0：运行信号；1到达信号；2：过
载信号； 3：频率检测信号；4：反转信号 0
24 输出继电器选择 选择输出继电器功能 0：运行信号；1到达信号；2：过载信号； 3：频
率检测信号；4：反转信号； 5：故障信号（加电时）6：故障信号（不加电时） 5
25 检测频率(输出端子) 设定检测频率值 0000，0.2-400Hz 00.50
26 检测频率(输出继电器) 设定检测频率值 0000，0.2-400Hz 00.50
27 点动频率 设定点频率值 0.2-20Hz 10.00
28 点动加速时间 设置点动加速时间 0000：40毫秒，0.1-1600秒 **005.0
29 点动减速时间 设置点动减速时间 0000：40毫秒，0.1-1600秒 **005.0
30 预设第2频率 设定第2频率 0000：0V停止，0.2-400Hz 20.00
31 预设第3频率 设定第3频率 0000：0V停止，0.2-400Hz 30.00
32 预设第4频率 设定第4频率 0000：0V停止，0.2-400Hz 40.00
33 预设第5频率 设定第5频率 0000：0V停止，0.2-400Hz 15.00
34 预设第6频率 设定第6频率 0000：0V停止，0.2-400Hz 25.00 35 预设第7频率 设定第7频率 0000：0V停止，0.2-400Hz 35.00
36 预设第8频率 设定第8频率 0000：0V停止，0.2-400Hz 45.00
37 第2加速时间 设定第2加速时间 0.1-1600秒 **005.0
38 第2减速时间 设定第2减速时间 0.1-1600秒 **005.0
39 第3加速时间 设定第3加速时间 0.1-1600秒 **005.0
40 第3减速时间 设定第3减速时间 0.1-1600秒 **005.0
41 第4加速时间 设定第4加速时间 0.1-1600秒 **005.0
42 第4减速时间 设定第4减速时间 0.1-1600秒 **005.0
43 第2基础频率 设定第2基础频率 45-400Hz 60.00
44 第2直流提升值 设定第2提升值 0-40% 05
45 第1跨跃频率 设定第1跨跃频率 0000：无第1跨跃频率，0.2-400Hz 0000
46 第2跨跃频率 设定第2跨跃频率 0000：无第2跨跃频率，0.2-400Hz 0000
47 第3跨跃频率 设定第3跨跃频率 0000：无第3跨跃频率，0.2-400Hz 0000
48 跨跃频带 设定跨跃频率带宽 0：无跨跃频率功能，1-10Hz 0
49 电流限制功能 设定电流限制功能 00：无电流限制功能0.1-9.9 00
50 断电起动方式 选择接通电源后的起动方式 0：继续运行 1：停止运行 2：等待时间过后
继续运行 3：停止运行 1
51 瞬时停电再起动 选择瞬时停电功能 0：无再起动 1：0Hz再起动 2：连续再起动 0
52 等待时间 设定参数50和51的等待时间 0.1-100秒 000.1
53 加速/减速方式 设定加速/减速方式 0：线性加/减速方式 1：S型加/减速方式 0
54 下限频率 设定下限频率 0.2-400Hz 00.50
55 上限频率 设定上限频率 0.2-400Hz 400.0
56 偏置/增益功能选择 选择偏置/增益功能 0：无偏置/增益功能 1：有偏置/增益功能 0
57 偏置频率 设定偏置频率 -99.9-400Hz 000.0
58 增益频率 设定增益频率 0000：0V停止，0.2-400Hz 60.00
59 0-5V输出电压调整 调整0-5V输出信号 75-125% 100
60 监控器选择 选择监控器方式 0：频率 1：频率 2：线速度 3：线速度 0
61 线速度系数 设定线速度系数 000.1-100 030.0
62 最大输出电压 根据电动机的额定值设定 最大输出电压 0：无最大输出电压，1-5000V 000
63 过电流失速值 设定防止过电流失速值 0-200% 140
64 载波频率 设定载波频率 0.8/1.1/1.6KHz；2.5/5.0/7.5/12.5/15.0KHz 0.8
65 矢量控制选择 设定控制系统 0：伏/赫控制 1：矢量控制 0
66 电动机容量 设定适用电动机机容量 0.2/0.4/0.7/1.5/2.2/3.7 *
67 电动机电极 与适用电动机的电极适配 2/4/6 4
68 电动机常数 测定功能 选择电动机常数测定功能 0：无恒量 测定功能 1：电压补 偿测定
2：转差补 偿测定 3：建议 恒量值 0
69 电压补偿常数 设定电压补偿常数 00.01-99.99 建议恒量
70 转差补偿频率 设定转差补偿频率 -05.00-05.00 03.00
71 密码 设定密码（防止操作错误） 0：未设置密码，1-999掩码 000
72 数据清除 清除出厂时设置的数据 0/1/2 0
73 波特率 设置通信速度 300/600/1200/4800/9600 9600
74 停止位长度 设置停止位长度 1/2 1
75 奇偶校检 设定奇偶比特 0/1/2 0
76 耦合试验次数 设定耦合试验次数 0-10 0 77 选择有效值(CR/LF) 选择CR或LF 0/1/2/3 0
