绝缘电阻测试仪操作使用

绝缘电阻测试仪使用指南绝缘电阻测试仪是一种广泛应用于电力行业和电气设备维护的仪器，用于检测电气设备的绝缘状态，以确保设备的安全运行。

本文将为您提供绝缘电阻测试仪的使用指南，帮助您正确操作和理解测试仪的功能。

1. 仪器概述绝缘电阻测试仪是一种便携式仪器，通常由主机、测试线缆、夹具和电池等部分组成。

主机用于控制和显示测试结果，测试线缆用于连接主机与待测设备，夹具用于夹持测试线缆与设备接触点，电池则提供仪器的供电。

2. 操作步骤（1）准备工作在操作绝缘电阻测试仪之前，确保待测设备已经断电，并且没有其他的人员接触设备。

（2）连接测试线缆将测试线缆的两个端口分别连接到主机的输出端口和夹具端口。

确保连接牢固可靠，避免接触不良或者松脱。

（3）连接夹具将夹具的两个夹持端分别夹持住设备的接触点，确保夹持紧密并且接触良好。

夹持时要注意安全，避免触电等危险情况。

（4）启动测试仪按下主机上的电源按钮，启动测试仪。

在仪器启动后，屏幕上会显示当前的操作界面。

（5）选择测试模式根据待测设备的特点和测试要求，选择合适的测试模式。

绝缘电阻测试仪通常提供直流电压试验和交流电压试验两种模式，使用者可以根据需要进行选择。

（6）进行测试在选择好测试模式后，按下“开始测试”按钮，开始进行绝缘电阻测试。

测试仪会向待测设备施加相应的电压，并测量设备的绝缘电阻值。

测试过程中，测试仪会显示测试结果并记录在内部存储器中。

（7）分析测试结果测试完成后，可以在仪器的屏幕上查看测试结果。

根据测试结果，判断设备的绝缘状态是否符合要求。

通常情况下，绝缘电阻值越大，表示设备的绝缘状态越好。

（8）操作结束测试完成后，按下主机上的电源按钮，关闭测试仪。

断开测试线缆和夹具，收拾整理仪器，并存放在干燥、通风的地方。

3. 注意事项（1）安全第一：在操作绝缘电阻测试仪时，要注意安全，避免触电等危险情况发生。

应严格按照操作步骤进行，确保仪器和设备处于安全状态。

（2）正确接线：在连接测试线缆和夹具时，要注意接线的正确性，避免接触不良或者接错线导致测试结果的不准确。

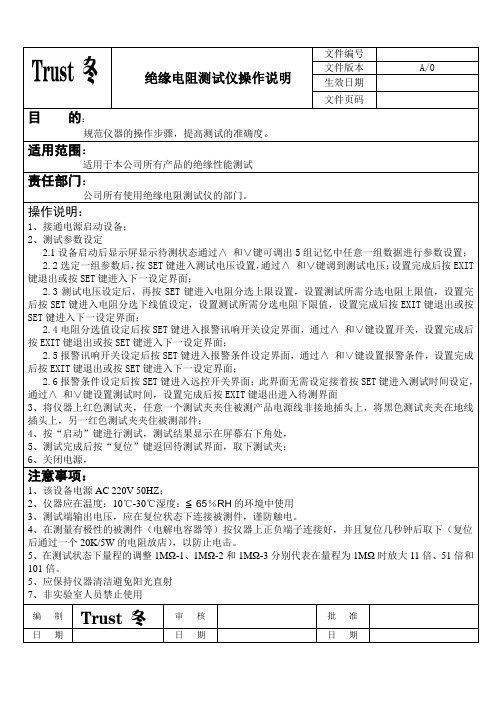

绝缘电阻测试仪操作说明文件编号文件版本A/0 生效日期文件页码目的：规范仪器的操作步骤，提高测试的准确度。

适用范围：适用于本公司所有产品的绝缘性能测试责任部门：公司所有使用绝缘电阻测试仪的部门。

操作说明：1、接通电源启动设备；2、测试参数设定2.1设备启动后显示屏显示待测状态通过∧和∨键可调出5组记忆中任意一组数据进行参数设置；2.2选定一组参数后，按SET键进入测试电压设置，通过∧和∨键调到测试电压；设置完成后按EXIT 键退出或按SET键进入下一设定界面；2.3测试电压设定后，再按SET键进入电阻分选上限设置，设置测试所需分选电阻上限值，设置完后按SET键进入电阻分选下线值设定，设置测试所需分选电阻下限值，设置完成后按EXIT键退出或按SET键进入下一设定界面；2.4电阻分选值设定后按SET键进入报警讯响开关设定界面，通过∧和∨键设置开关，设置完成后按EXIT键退出或按SET键进入下一设定界面；2.5报警讯响开关设定后按SET键进入报警条件设定界面，通过∧和∨键设置报警条件，设置完成后按EXIT键退出或按SET键进入下一设定界面；2.6报警条件设定后按SET键进入远控开关界面；此界面无需设定接着按SET键进入测试时间设定，通过∧和∨键设置测试时间，设置完成后按EXIT键退出进入待测界面3、将仪器上红色测试夹，任意一个测试夹夹住被测产品电源线非接地插头上，将黑色测试夹夹在地线插头上，另一红色测试夹夹住被测部件；4、按“启动”键进行测试，测试结果显示在屏幕右下角处，5、测试完成后按“复位”键返回待测试界面，取下测试夹；6、关闭电源，注意事项：1、该设备电源AC 220V 50HZ；2、仪器应在温度：10℃-30℃湿度：≦65％RH的环境中使用3、测试端输出电压，应在复位状态下连接被测件，谨防触电。

4、在测量有极性的被测件（电解电容器等）按仪器上正负端子连接好，并且复位几秒钟后取下（复位后通过一个20K/5W的电阻放店），以防止电击。

绝缘电阻测试仪使用方法一、准备工作1.检查仪器是否完好，包括外观是否有损坏，连接线是否正常，电源是否接通。

2.将绝缘电阻测试仪放在平稳的工作台上，并确保周围环境干燥、通风良好。

3.确保电气设备处于停电状态，并断开设备与电源之间的连接。

二、连接测试仪器1.将测试仪器的电源线插入适配的电源插座，并打开电源开关。

2.将测试仪器的通道线连接到设备的绝缘部分，通常是设备的外壳或者绝缘层上。

3.以电气设备的接地为参考，将测试仪的地线连接到设备的接地线上。

三、设置测试参数1.打开仪器的操作界面，根据需要进行相关参数的设置。

通常包括测试电压、测试时间等，可以根据要测试的设备类型和规格进行选择。

2.对于较高电压的测试，需要特别注意安全操作，如戴好绝缘手套、穿好防静电服等。

四、开始测试1.确认测试参数设置无误后，点击开始测试按钮，测试仪器将开始对设备进行绝缘电阻测试。

2.观察测试过程中的数据变化，记录下测试结果。

3.检查测试结果是否符合要求，如果不符合，可能存在绝缘故障，需要进行维修或更换。

五、结束测试1.测试完成后，关闭测试仪器的电源开关，将测试仪器的通道线和地线拔出。

2.对于长时间不使用的情况，应该及时清洁绝缘电阻测试仪，并存放在干燥、防尘的地方。

3.对于测试结果的记录，可以进行存档备份，以备后续参考和分析。

六、注意事项1.在使用绝缘电阻测试仪进行测试时，应该遵守相关的安全操作规程，确保自身和他人的安全。

2.在测试高电压设备时，要特别注意触摸绝缘电阻测试仪的导线和连接接口，防止触电伤人。

3.如果测试结果异常或不符合要求，应该停止使用设备，并寻找专业人员进行维修和处理。

4.在测试前，应检查绝缘电阻测试仪的仪器校验是否过期，并进行必要的校准和维护。

综上所述，绝缘电阻测试仪使用方法主要包括准备工作、连接测试仪器、设置测试参数、开始测试、结束测试等步骤。

在使用过程中需要注意安全操作和注意事项，确保测试的准确性和人员的安全。

绝缘电阻测试仪操作使用方法1、测量步骤开启电源开关“ON/OFF”，选择所需电压等级,开机默认为500V档，选择所需电压档位，对应指示灯亮，轻按一下高压“启停”键，高压指示灯亮，LCD显示的稳定数值乘以10即为被测的绝缘电阻值。

当试品的绝缘电阻值超过仪表量程的上限值时，显示屏首位显示“1”，后三位熄灭。

关闭高压时只需再按一下高压“启停”键，关闭整机电源时按一下电源“ON/OFF”。

注：测量时，由于试品有吸收、极化过程，绝缘值读数逐渐向大数值漂移或有一些上下跳动，系正常现象。

2、接线端子符号含义测量绝缘电阻时，线路“L”与被测物同大地绝缘的导电部分相接，接地“E”与被测物体外壳或接地部分相接，屏蔽“G”与被测物体保护遮蔽部分相接或其他不参与测量的部分相接，以消除表泄漏所引起的误差。

测量电气产品的元件之间绝缘电阻时，可将“L”和“E”端接在任一组线头上进行。

如测量发电机相间绝缘时，三组可轮流交换，空出的一相应安全接地。

五．注意事项1、存放保管本表时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。

2、测物体为正常带电体时，必须先断开电源，然后测量，否则会危及人身设备安全！本表E、L端子之间开启高压后有较高的直流电压，在进行测量操作时人体各部分不可触及。

3、本仪表为交直流两用，不接交流电时，仪表使用电池供电，接入交流电时，优先使用交流电。

4、当表头左上角显示“←”时表示电池电压不足，应更换新电池。

仪表长期不用时，应将电池全部取出，以免锈蚀仪表。

尊敬的客户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有高压开关机械特性测试仪,绝缘油介电强度测试仪,高压核相仪,直流高压发生器等等的介绍，您如果对我们的产品有兴趣，欢迎来电咨询。

谢谢!。

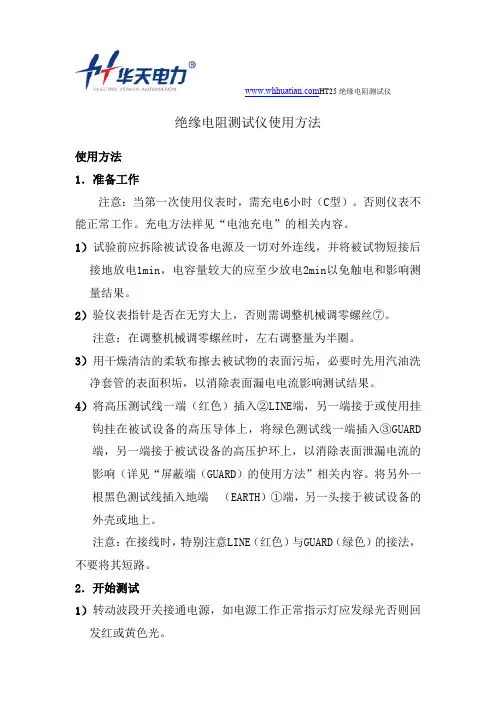

HT25绝缘电阻测试仪绝缘电阻测试仪使用方法使用方法1．准备工作注意：当第一次使用仪表时，需充电6小时（C型）。

否则仪表不能正常工作。

充电方法祥见“电池充电”的相关内容。

1）试验前应拆除被试设备电源及一切对外连线，并将被试物短接后接地放电1min，电容量较大的应至少放电2min以免触电和影响测量结果。

2）验仪表指针是否在无穷大上，否则需调整机械调零螺丝⑦。

注意：在调整机械调零螺丝时，左右调整量为半圈。

3）用干燥清洁的柔软布擦去被试物的表面污垢，必要时先用汽油洗净套管的表面积垢，以消除表面漏电电流影响测试结果。

4）将高压测试线一端（红色）插入②LINE端，另一端接于或使用挂钩挂在被试设备的高压导体上，将绿色测试线一端插入③GUARD 端，另一端接于被试设备的高压护环上，以消除表面泄漏电流的影响（详见“屏蔽端（GUARD）的使用方法”相关内容。

将另外一根黑色测试线插入地端（EARTH）①端，另一头接于被试设备的外壳或地上。

注意：在接线时，特别注意LINE（红色）与GUARD（绿色）的接法，不要将其短路。

2．开始测试1）转动波段开关接通电源，如电源工作正常指示灯应发绿光否则回发红或黄色光。

HT25绝缘电阻测试仪2）对于HT2550和HT2503型表转动到BATT.CHECK档，按下测试键⑩，仪表开始检测电池容量。

对于HT2501只要转动到电压选择档，仪器自动接通检测电池容量3秒钟。

当指针停在BATT.GOOD区,则电池是好的,否则需充电（C型）或更换电池。

3）转动波段开关，选择需要的测试电压（500V/1000V/2500V/5000V/10000V）。

4）按下或锁定测试键⑩开始测试。

这时测试键上方高压输出指示灯发亮并且仪表内置蜂鸣器每隔1秒钟响一声，代表LINE②端有高压输出。

警告：测试过程中，严禁触模探棒前端裸露部分以免发生触电危险。

5）当绿色LED亮,在外圈读绝缘电阻值(高范围);红色LED亮,则读内圈刻度。

绝缘电阻测试仪的使用方法和标准
绝缘电阻测试仪是一种测量电气设备绝缘材料抗电弧腐蚀能力的仪器，用于维护电气设备的安全性。

检测用绝缘电阻测试仪进行绝缘电阻测量，具体操作步骤如下：
1、检查电源线和测试仪的连接，应按照说明书连接良好，勿超负荷，插头应紧固，并确保电路的安全。

2、绝缘测试电压有500V、1000V两种，测试仪将会按照设定的电压进行测试，如果不能通过，应提高电压等级，直到达到指定的值为止。

3、测试电源线，在测试电极上紧固一端，另一端接上测试仪。

拉出测试时，电弧闪光是正常现象，如果连接后电弧不能自动熄灭，则说明绝缘故障严重，应及时更换绝缘材料。

4、将测试电榔接触元件正负极性，并粘在无绝缘部位上，读出显示结果，如果结果合格则显示OK，不合格则显示NG。

5、一旦测试仪显示不合格，立即停止测试并更换绝缘材料；如果测试结果合格，则安装完毕。

绝缘电阻测试仪的使用，依赖于绝缘材料的电气性能，必须遵循国家标准和产品标准。

绝缘电阻应不小于绝缘等级指定的最小绝缘阻抗标准、最大电池电压范围内，同时仪表的测试误差应不大于±0.5Kv。

操作时，还需注意整个操作过程的安全性，以防止绝缘材料出现意外破坏。

绝缘电阻测试仪使用说明
一、绝缘电阻测试仪的基本原理与结构
绝缘电阻测试仪的主要结构由电源部分、显示部分和测量部分组成。

电源部分为测试仪提供工作所需的电源，显示部分用于显示测试结果，测量部分则是通过电源提供的直流电压在被测设备的绝缘体上施加电压并测量所流过的电流。

二、绝缘电阻测试仪的使用方法
1.打开电源开关，接通电源，确保电源电压符合仪器的工作要求。

2.检查测试仪上的安全保护装置是否正常，如保险丝是否完好，若发现异常及时更换。

3.根据被测设备的额定电压选择适当的测试电压，并将测试电压拨到相应位置。

4.将测试引线与被测设备的绝缘体接触良好，确保引线的绝缘性能良好，不与其他导体相接触。

5.按下仪器上的测试按钮，开始测试。

6.等待测试结束后，读取测试结果并记录下来。

有些绝缘电阻测试仪还会直接显示测试结果，方便操作人员判断测试是否合格。

7.测试完毕后，关闭电源开关。

三、绝缘电阻测试仪的注意事项
1.在测试过程中要确保被测设备处于断电状态，以避免电气设备损坏和人身伤害。

2.使用测试引线时要注意绝缘性能，确保引线本身不影响测试结果，
同时避免与其他导体相接触，以免影响测试。

3.在选择测试电压时要根据被测设备的额定电压选择合适的测试电压，以免过高或过低的测试电压导致测试结果不准确。

4.在测试前要检查仪器上的安全保护装置，确保测试过程中的安全。

5.在测试过程中要注意保持清洁和干燥的环境，以免测试结果受到其
他因素的影响。

6.长时间不使用绝缘电阻测试仪时，应将其存放在干燥、通风良好的
场所，避免受潮或受灰尘污染。

绝缘电阻测试仪的操作使用绝缘电阻测试仪是一台用于测试电气设备或线路绝缘性能的测试仪器，广泛应用于电力、石油、化工、电子、仪表、通讯等领域。

在使用绝缘电阻测试仪时，需要遵循一些操作步骤和注意事项，下面将详细介绍。

操作步骤步骤一：准备工作在使用绝缘电阻测试仪之前，需要进行以下准备工作： 1. 确定测试对象，即需要测试的电气设备或线路，检查其是否已有电源接通。

2. 确定测试方式，即选择直流或交流电源测试。

3. 检查绝缘电阻测试仪是否处于正常工作状态。

步骤二：连接测试电缆将测试电缆的红色电缆夹头和黑色电缆夹头分别连接到绝缘电阻测试仪的正极和负极（或相应测试输入端口），然后将另一端的电缆夹头连接到测试对象的绝缘部分。

步骤三：进行测试按下“测试”按钮进行测试，测试仪会输出测试结果，包括绝缘电阻值、测试时间等信息。

步骤四：记录测试结果根据测试结果进行记录，以备后续分析和比较。

注意事项1.在测试前需保证测试对象已停机并处于安全状态，以免发生意外事故。

2.在测试过程中，应严格按照说明书的要求进行操作，以免对设备和人员造成伤害。

3.在测试前应根据设备型号、额定电压和绝缘要求等综合因素确定测试电压，并在测试时进行正确的选择。

4.在进行高电压测试时，应注意线路的领先角和落后角，以防发生电弧等事故。

5.在测试过程中要密切关注设备和仪器是否准确，及时发现并处理异常情况。

常见问题为什么需要进行绝缘电阻测试？绝缘电阻测试是电气设备使用过程中必不可少的一项测试，是为了保证设备及其附属设施的安全可靠性而进行的。

通过绝缘电阻测试可以判断设备在不同工作条件下的绝缘状态，排除或解决潜在的隐患，延长设备使用寿命。

测试结果如何判断？测试结果是以绝缘电阻值为基础的，其大小通常与设备的额定电压、绝缘材料、环境温度等因素有关。

通常情况下，测试结果越大说明绝缘性能越好，但具体是否合格应根据设备部门的标准进行判断。

结语绝缘电阻测试仪的操作使用需要注意多个方面的问题，在使用前需要做好充分的准备工作、选择合适的测试电压、遵守操作规程、保持设备和仪器正常运转等，在测试过程中及时发现并处理测试结果异常情况。

绝缘电阻测试仪使用指南1 使用范围它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。

2使用方法1、测量步骤：真确选择测量电压等级，旋转测试按钮，屏幕上显示出电压等级，将两表笔接触被测试物体，屏幕上即可显示出被测物体的绝缘数值。

2、读数完毕，将被测设备放电。

旋转测试按钮至零位，表笔保持原位，绝缘电阻测试仪发出“哔哔”声，待声音消除后放电完毕。

3、接线端子符号含义：测量绝缘电阻时，线路“L”与被测物同大地绝缘的导电部分相接，接地“E”与被测物体外壳或接地部分相接，屏蔽“G”与被测物体保护遮蔽部分相接或其他不参与测量的部分相接，以消除表泄漏所引起的误差。

3使用过程中的注意事项1、使用兆欧测量高压设备绝缘，应由两人进行，摇测时要戴绝缘手套。

2、测量绝缘时，必须将被测设备从各方面断开，验明无电压，确实证明设备无人工作后，方可进行。

在测量中禁止他人接近设备。

3、在测量绝缘前后，必须将被试设备对地放电。

对可能感应出高压电的设备,必须消除这种可能性后,才能进行测量。

4、在有感应电压的线路上(同杆架设的双回线路或单回路与另一线路有平行段)测量绝缘时，必须将另一回线路同时停电，方可进行。

雷电时，严禁测量线路绝缘。

5、在带电设备附近测量绝缘电阻时，测量人员和兆欧表安放位置，必须选择适当，保持安全距离，以免兆欧表引线或引线支持物触碰带电部分。

移动引线时，必须注意监护，防止工作人员触电。

6、测量大电容电气设备的绝缘电阻如电容器等，在测定绝缘后，要将线路连接线断开，要降速松开摇动手柄，以避免被测设备向兆欧表倒充电而损坏表计。

4 使用前工具检查1、当液晶屏左侧电池标记显示剩一格时，说明电池几乎耗尽需要更换电池；在此状态下还能做500V和1000V输出电压测量，准确度也不受到影响。

但是，如果当电池标记为空格时，说明电池电量已到最低极限，必须更换电池。

2、测量前必须将被测设备电源切断,并对地短路放电,决不允许设备带电进行测量,以保证人身和设备的安全。

绝缘电阻测试仪的操作方法1.连接设备：首先，确认测试仪主机和测试钳均已关闭。

然后，将测试仪主机的接地线插入地面或安全的接地点。

接着，将测试线插入主机上标有"LINE"的插孔中，将测试钳连接到测试线的另一端。

2.设置测试参数：打开测试仪主机并选择合适的测试参数，包括测试电压和测试时间。

通常，测试电压将根据被测设备或电线电缆的额定电压确定。

测试时间一般取决于被测设备或电线电缆的绝缘电阻情况。

3.连接被测电路：将测试钳的两个夹钳端分别夹在被测设备或电线电缆的两个绝缘部分上，确保夹钳部分紧贴绝缘表面并牢固接触。

4.进行测试：按下测试仪主机上的测试按钮，然后测试仪会开始对被测电路进行绝缘电阻测试。

测试过程中，测试仪主机会输出预定的测试电压，并测量绝缘电阻的数值。

测试仪可能还会显示一些其他有用的信息，如测试电流、测试时间等。

5.解析测试结果：测试完成后，测试仪主机会显示被测电路的绝缘电阻数值。

将该数值与被测设备或电线电缆的安全标准进行比较，以确定其绝缘状况。

通常情况下，绝缘电阻应当大于其中一安全值，否则可能存在绝缘故障。

6.记录和报告：将测试结果记录下来，并根据需要制作测试报告。

测试报告应包括被测设备或电线电缆的标识信息、测试日期、测试参数、测试结果等。

7.清理和保养：测试仪主机和相关配件应定期进行清理和保养，以确保其正常工作。

可以根据测试仪主机的用户手册来进行清理和保养操作。

绝缘电阻测试仪是一种用于评估电气设备或电线电缆绝缘状况的重要工具。

在操作测试仪时，务必仔细遵循上述步骤，并遵守相关的安全操作规程。

在操作过程中，还应特别注意安全事项，如佩戴绝缘手套、避免触摸裸露导体等。

绝缘电阻测试仪使用说明书一、操作方法（500V，≥30MΩ）1、将仪器的电源插头接上AC220V。

按下电源开关至ON位置，预热10分钟，即可正常测试。

2、选择好适当的测试电压（500V）。

3、注意“TEST”灯是否处于熄灭状态，确保接线柱上不带电，接上被测件，按下“TEST”按钮，仪器即可对被测件充电并测量。

4、测试完毕后按下“RESET”键或测试时间到仪器自动复位后，才可取下被测件。

5、重复上述步骤，进行下一次测量。

二、使用注意事项1、本测试仪在电源开启后即可使用，但为了保证精度请预热10分钟以上。

2、连接被测物体时，必须保证处于复位状态，即TEST灯灭时，以防高压电击。

3、在测量100MΩ以上时，测量线最好用屏蔽。

接线时要将仪器前面板上的接地柱与被测件的机壳或外壳相连。

4、尽量避免测量过小的电阻，或将两测试夹相短接。

接地电阻测试仪使用说明书（I=10A，≤0.1Ω）一、操作方法1、仪器配备一副（两组）测试线，红粗线接红色电流接线柱，红细线接红色电阻接线柱，黑粗线接黑色电流接线柱，黑细线接黑色电阻接线柱。

2、将仪器的电源插头接上AC220V。

按下电源开关至ON位置，各个窗口数码管亮。

3、电流调节旋钮逆时针旋至零位。

4、测试前，选择好量程。

5、两组测试线的夹子相互短路。

6、手动测试（1）、“定时”开关关闭。

（2）、确定2-5步骤无误后，按“启动”按钮，“测试”灯亮，调节“电流调节”旋钮并观察电流显示窗口显示电流值至所需电流值。

（）（3）、按下“预置/测试”键，调节报警预置电位器，至所需电阻值。

（4）、按下“复位”按钮，切断电流输出，同时调节“电流调节”旋钮至最小。

将测试线夹在被测物的测试点上。

（5）、按下“启动”旋钮，“测试”灯亮，同时调节“电流调节”旋钮至所需电流值，接着读下电阻显示窗口显示的电阻值。

当被测物电阻值大于预值电阻值时，仪器会发出生光报警，反之，则不报警。

只要按下“复位”按钮停止测试，“测试”灯灭，取下测试线以备下次再测。

绝缘电阻测试仪使用方法绝缘电阻测试仪是一种用于检测电气设备或电线、电缆等绝缘材料质量的仪器。

它通过测量绝缘电阻值来判断绝缘材料的状态和质量好坏，并提供判断电器设备是否安全使用的依据。

下面将详细介绍绝缘电阻测试仪的使用方法。

一、仪器准备1.检查仪器及配件是否完整，并按照说明书进行安装。

2.仔细检查仪器是否有损坏，如有损坏应及时进行维修或更换。

3.准备好所需的电源、电极和连接线等配件，并将仪器连接至电源。

4.检查绝缘电阻测试仪是否处于待机状态，若不是，应先将其调到待机状态。

二、测量前准备1.根据需要选择合适的测试电源。

常用的有直流电源和交流电源两种，根据被测设备或材料的绝缘类型选择合适的测试电源。

2.检查被测设备或材料的电源是否已切断，确保测量过程中的安全。

3.准备好测量电极，电极的形状和尺寸根据被测设备或材料的要求进行选择。

4.连接电极及被测设备或材料。

将测试电极连接至绝缘电阻测试仪的输出端口，然后将另一端的电极连接至被测设备或材料。

确保连接稳固且与被测材料充分接触。

三、测量操作1.设置测量范围。

根据被测设备或材料的绝缘电阻范围选择合适的测量范围。

确保所选范围能够满足被测设备或材料的需求。

2.开始测量。

按下仪器上的“开始”按钮，仪器开始进行测量。

待测量完成后，仪器会自动显示绝缘电阻值。

3.记录测量结果。

将仪器显示的绝缘电阻值记录下来，作为参考。

4.检查测量结果。

根据被测设备或材料的要求，判断测量结果是否合格。

若结果超过了设定的上限或下限范围，则需要进行维修或更换。

5.结束测量。

待测量结束后，按下仪器上的“停止”按钮，断开电源，将仪器置于待机状态，并及时清理工作台及配件。

四、测量注意事项1.测量过程中要保持仪器与被测设备或材料间的良好接触，确保电极处于稳定的状态。

2.避免测量时受到外界电磁干扰，尽量选择无电磁波干扰的环境进行测量。

3.测量前应先将仪器校准，确保测量结果的准确性。

若发现测量结果异常，应及时检查仪器及连接线是否正常。

绝缘电阻测试仪的使用方法一、绝缘电阻测试仪的概述绝缘电阻测试仪是一种用于测量电气设备和线路的绝缘电阻的仪器。

它可以检测设备或线路的绝缘是否符合规定标准，以保证设备或线路的安全运行。

本文将介绍如何使用绝缘电阻测试仪进行检测。

二、准备工作1.选择适当的测试仪：根据需要测量的电压等级和绝缘电阻范围，选择合适的测试仪。

2.检查连接线：检查连接线是否完好无损，接头是否松动，确保连接可靠。

3.检查被测设备：检查被测设备是否处于安全状态，如有必要需进行隔离和停电处理。

三、使用方法1.接线：将测试仪与被测设备相连。

将一个端子连接被测设备上的接地点，另一个端子连接被测设备上需要进行绝缘测试的部分。

2.设置参数：根据需要设置测试参数，包括测试电压、计时时间等。

通常情况下，应按照相关标准规定进行设置。

3.开始测试：启动测试仪器，并等待计时结束后读取结果。

在此期间应保持测试设备处于隔离状态，以避免外部干扰。

4.记录结果：将测量结果记录在相应的测试报告中，并进行分析和判断。

如果绝缘电阻值低于规定标准，则应采取相应的措施进行修复和改进。

四、注意事项1.安全第一：在使用绝缘电阻测试仪时，必须优先考虑安全问题。

应严格按照相关安全规定操作，确保自身和设备的安全。

2.正确接线：接线时要确保连接可靠，避免出现接触不良或断路等情况。

3.合理设置参数：测试参数的设置应符合相关标准规定，并根据被测设备的特点进行适当调整。

4.注意外部干扰：在测试过程中，应尽可能避免外部干扰，如电磁场、静电等影响。

5.正确记录结果：测量结果应准确记录，并进行分析和判断。

如有必要，可进行多次测试以提高精度。

五、总结绝缘电阻测试仪是一种重要的用于检测电气设备和线路绝缘性能的仪器。

使用前需做好准备工作，并按照相关标准规定操作。

在测试过程中，应注意安全、正确接线、合理设置参数、避免外部干扰和正确记录结果等事项，以保证测量结果的准确性和可靠性。

绝缘电阻测试仪的使用方法及注意事项绝缘电阻测试仪是一种用来测量电气设备和电气线路的绝缘电阻的仪器。

它能够帮助用户判断电气设备和线路的绝缘状况是否良好，从而确保电气设备和线路的安全可靠运行。

本文将介绍绝缘电阻测试仪的使用方法及注意事项。

一、使用方法1. 准备工作：在使用绝缘电阻测试仪之前，首先要确保测试仪器本身的正常工作。

可以通过查看仪器的电源指示灯是否亮起来判断。

同时，还要检查测试仪器的测试线和夹具是否完好，避免因为线路或夹具的损坏而影响测试结果。

2. 连接测试仪器：将测试仪器的测试线连接到待测设备或线路的绝缘部分。

一般情况下，测试仪器的测试线有红色和黑色两根，红色接正极，黑色接负极。

3. 设置测试参数：根据待测设备或线路的额定电压，设置测试仪器的测试电压。

一般情况下，测试仪器的测试电压可以手动调节，常见的测试电压有250V、500V和1000V等。

4. 进行测试：按下测试仪器的测试按钮，测试仪器会输出测试电压并测量绝缘电阻。

测试时间一般为1分钟，可以根据需要调节。

测试仪器会显示出测试结果，一般以兆欧（MΩ）为单位。

绝缘电阻值越大，说明绝缘效果越好。

5. 结束测试：测试完毕后，及时断开测试仪器与待测设备或线路的连接。

关闭测试仪器的电源开关，将测试仪器放置在干燥通风的地方，避免受潮和损坏。

二、注意事项1. 安全第一：在进行绝缘电阻测试时，首先要确保自身和周围环境的安全。

如果测试电压较高，需要采取必要的安全措施，如佩戴绝缘手套、绝缘鞋等。

2. 避免误操作：在使用绝缘电阻测试仪时，要仔细阅读并遵守测试仪器的操作说明。

避免误操作导致测试结果不准确或者对设备和线路造成损坏。

3. 避免潮湿环境：绝缘电阻测试仪对环境的要求比较高，避免在潮湿或多尘的环境下进行测试。

潮湿环境会影响测试仪器的正常工作，甚至导致触电等危险。

4. 注意测试时间：测试时间过短可能导致测试结果不准确，测试时间过长可能对设备和线路造成损伤。

绝缘电阻测试仪的使用方法
一、绝缘电阻测试仪使用前的准备
1、熟悉被测线路的工作原理：在测试时，要根据被测线路的工作原理对其进行设置，以免造成测试时的错误。

2、检查测试电路：在测试前，要进行相关的电路检查，以确保电路的完好。

3、熟悉绝缘电阻测试仪的操作规程：熟悉绝缘电阻测试仪的操作规程，以确保测量的精度。

4、熟悉绝缘电阻测试仪的连接方式：测试仪连接木尤特仪表内部，电路板上有两个双焊接端子，我们用螺丝刀将导线上的端子头焊接到双焊接端子上，以保证接触牢固。

二、绝缘电阻测试仪的使用步骤
1、按照被测线路的工作原理，将测试仪的表壳和电路板连接。

将被测线路的连接端子拆下，将导线的端子头焊接到测试仪的双焊接端子上，然后根据被测线路的工作原理，把测试仪的表壳和电路板连接。

2、连接电源：在测试之前，我们要先连接电源，以确保测量精度。

3、进行绝缘电阻测量：将测量电源开关放到“测试”位置，把测试仪的表针放到相应的表刻度位置，电流开关放到“测试”位置，开始测量被测线路的绝缘电阻值，并进行读数。

4、释放测试电路：当测量结束后，要释放测试电路。
