液压泵的种类及优缺点

简述液压泵的工作原理和分类
《液压泵的工作原理和分类》
液压泵是将机械能转化为液压能的装置，广泛应用于各个行业中。

液压泵工作原理基于液体不可压缩的特性，通过机械装置将驱动力传递到液体，从而产生流体压力，推动液体流动。

液压泵的工作原理主要包括两个关键部分：驱动装置和泵腔。

驱动装置可以是电机、发动机或其他能提供机械能的设备，通过输入轴带动泵腔内部的柱塞、齿轮或叶片等部件来实现液体的压力输出。

泵腔内部有一个压缩腔和一个吸入腔，当泵腔内部的驱动装置带动部件运动时，液体被压入压缩腔，增加了液体的压力，然后从排液口输出，产生了液压能。

液压泵根据其结构和工作原理的不同可以分为多种类型。

常见的液压泵包括齿轮泵、柱塞泵和叶片泵等。

齿轮泵是最简单的液压泵之一，由驱动齿轮和从动齿轮组成。

当驱动齿轮转动时，从动齿轮也会跟随转动，从而实现液体的压力输出。

柱塞泵是利用柱塞在柱塞套内往复运动来实现液体压力输出的液压泵。

柱塞泵具有高压、高流量的特点，适用于一些对液压系统要求较高的场合。

叶片泵是利用叶片在内壁上往复运动来实现液体的压力输出。

叶片泵结构简单、紧凑，具有体积小、重量轻的特点，广泛应用于工程机械等领域。

除了以上几种常见的液压泵外，还有其他类型的液压泵，如回转齿轮泵、螺杆泵等，每种类型的泵根据其特点和应用场景不同，都能满足不同需求的液压系统。

总之，液压泵是利用机械装置将机械能转化成液压能的装置。

根据其工作原理和结构的不同，液压泵可以分为齿轮泵、柱塞泵、叶片泵等多种类型。

不同类型的泵适用于不同的场合，广泛应用于各个行业中，推动了工程技术的发展。

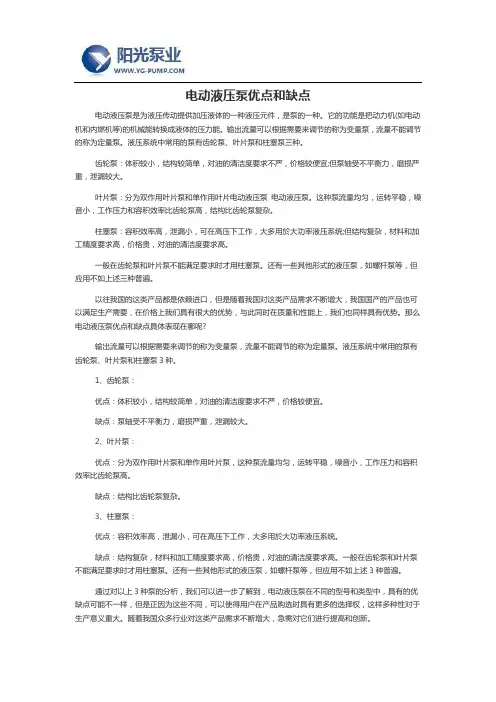

电动液压泵优点和缺点电动液压泵是为液压传动提供加压液体的一种液压元件，是泵的一种。

它的功能是把动力机(如电动机和内燃机等)的机械能转换成液体的压力能。

输出流量可以根据需要来调节的称为变量泵，流量不能调节的称为定量泵。

液压系统中常用的泵有齿轮泵、叶片泵和柱塞泵三种。

齿轮泵：体积较小，结构较简单，对油的清洁度要求不严，价格较便宜;但泵轴受不平衡力，磨损严重，泄漏较大。

叶片泵：分为双作用叶片泵和单作用叶片电动液压泵电动液压泵。

这种泵流量均匀，运转平稳，噪音小，工作压力和容积效率比齿轮泵高，结构比齿轮泵复杂。

柱塞泵：容积效率高，泄漏小，可在高压下工作，大多用於大功率液压系统;但结构复杂，材料和加工精度要求高，价格贵，对油的清洁度要求高。

一般在齿轮泵和叶片泵不能满足要求时才用柱塞泵。

还有一些其他形式的液压泵，如螺杆泵等，但应用不如上述三种普遍。

以往我国的这类产品都是依赖进口，但是随着我国对这类产品需求不断增大，我国国产的产品也可以满足生产需要，在价格上我们具有很大的优势，与此同时在质量和性能上，我们也同样具有优势。

那么电动液压泵优点和缺点具体表现在哪呢?输出流量可以根据需要来调节的称为变量泵，流量不能调节的称为定量泵。

液压系统中常用的泵有齿轮泵、叶片泵和柱塞泵3种。

1、齿轮泵：优点：体积较小，结构较简单，对油的清洁度要求不严，价格较便宜。

缺点：泵轴受不平衡力，磨损严重，泄漏较大。

2、叶片泵：优点：分为双作用叶片泵和单作用叶片泵，这种泵流量均匀，运转平稳，噪音小，工作压力和容积效率比齿轮泵高。

缺点：结构比齿轮泵复杂。

3、柱塞泵：优点：容积效率高，泄漏小，可在高压下工作，大多用於大功率液压系统。

缺点：结构复杂，材料和加工精度要求高，价格贵，对油的清洁度要求高。

一般在齿轮泵和叶片泵不能满足要求时才用柱塞泵。

还有一些其他形式的液压泵，如螺杆泵等，但应用不如上述3种普遍。

通过对以上3种泵的分析，我们可以进一步了解到，电动液压泵在不同的型号和类型中，具有的优缺点可能不一样，但是正因为这些不同，可以使得用户在产品购选时具有更多的选择权，这样多种性对于生产意义重大。

液压泵的种类和分类原理液压泵的种类和工作原理液压泵是为液压传动提供加压液体的一种液压元件，是泵的一种。

它的功能是把动力机(如电动机和内燃机等)的机械能转换成液体的压力能。

输出流量可以根据需要来调节的称为变量泵，流量不能调节的称为定量泵。

液压系统中常用的泵有齿轮泵、叶片泵和柱塞泵 3种。

一． Gear pump齿轮泵：体积较小，结构较简单，对油的清洁度要求不严，价格较便宜；但泵轴受不平衡力，磨损严重，泄漏较大。

电动机带动油泵齿轮旋转时，由于一对齿轮脱开，使泵体吸油腔容积逐渐增大，形成局部真空油液在大气压力的作用下经油管、泵体进入吸油腔。

进入吸油腔的油液在密封的工作窨中随齿轮转动沿泵体内进入排油腔，在排油腔充满油液的齿间由于齿啮合，使该腔的容积逐渐减少，把齿间的油液挤压出去，在外载荷的作用下形成油压，随着齿轮的连续旋转，油泵便不断地吸油和排油。

2（1）输油泵是卧式回转泵，主要有泵体、前后盖、主从动齿轮、安全阀体、轴承、轴承座及密封装置等零件组成，具体结构见附图。

（2）泵体、前后盖、轴承座为灰口铸体件，齿轮用优质碳素钢制作，也可根据用户特殊需要，用铜材或不锈钢材料制作。

（3） 2CY1.1-5型油泵的轴承座内装有轴向密封，采用三个耐油橡胶圈和一个挡圈组成的橡胶圈密封，调节压紧盖上的两只螺栓可调节密封的松紧程度，滑动轴承采用粉末冶金。

2CY12-60油泵的盖内装有机械密封，轴承采用单系列向心球轴承或圆柱滚子轴承，靠输送的油液自动润滑。

（4）泵体内均装有安全阀，当排油管道阀门关闭或油路系统发生鼓掌，油压超过泵的排出压力时，安全阀门便自动开启，使油液部分或全部地回流至油腔，对泵和管道安全起保护作用。

（5）油泵通过弹性联轴器与电机联接，并安装在公共底版上。

二Vane pump叶片泵：分为双作用叶片泵和单作用叶片泵。

这种泵流量均匀，运转平稳，噪音小，工作压力和容积效率比齿轮泵高，结构比齿轮泵复杂。

工作原理：叶片泵的工作原理及结构（一）双叶片泵的工作原理1.定子(内腔型线):（转子和定子一般是针对电机等原动机来说的。

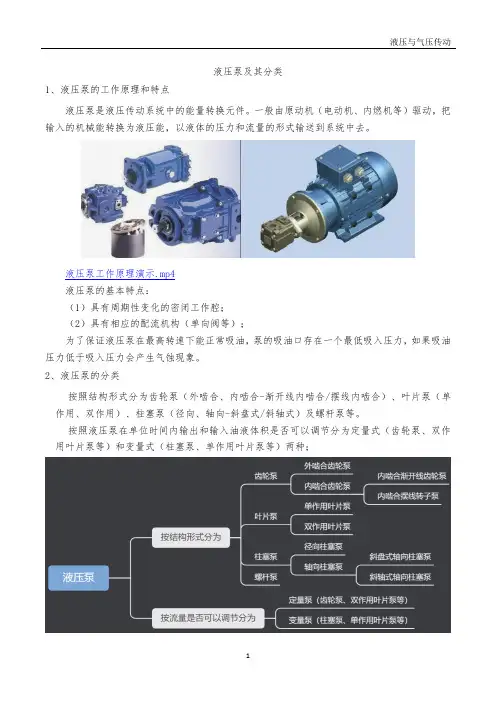

液压泵及其分类1、液压泵的工作原理和特点液压泵是液压传动系统中的能量转换元件。

一般由原动机（电动机、内燃机等）驱动，把输入的机械能转换为液压能，以液体的压力和流量的形式输送到系统中去。

液压泵工作原理演示.mp4液压泵的基本特点：（1）具有周期性变化的密闭工作腔；（2）具有相应的配流机构（单向阀等）；为了保证液压泵在最高转速下能正常吸油，泵的吸油口存在一个最低吸入压力，如果吸油压力低于吸入压力会产生气蚀现象。

2、液压泵的分类按照结构形式分为齿轮泵（外啮合、内啮合-渐开线内啮合/摆线内啮合）、叶片泵（单作用、双作用）、柱塞泵（径向、轴向-斜盘式/斜轴式）及螺杆泵等。

按照液压泵在单位时间内输出和输入油液体积是否可以调节分为定量式（齿轮泵、双作用叶片泵等）和变量式（柱塞泵、单作用叶片泵等）两种；3、液压泵的性能参数与特性曲线（1）工作压力p：液压泵实际工作时的压力称为压油泵的工作压力；在工作过程中液压泵的工作压力取决于负载，与液压泵的流量无关；（2）额定压力pn：液压泵在正常工作条件下按照试验标准规定能连续运转的最高压力称为液压泵的额定压力；实际工作中液压泵的工作压力p应小于或等于额定压力pn。

（3）最高允许压力pmax ：按照试验标准规定，超过额定压力pn允许短暂运行的最高压力称为液压泵的最高允许压力。

它由泵组成零件的结构强度和密封决定，随着液压泵工作压力的升高泄漏量会加大泵的效率会降低。

（4）流量q：单位时间内排出液压泵的油液体积；（5）排量Vp：液压泵轴旋转一周，按照其密封容腔几何尺寸计算得出的排除油液的体积；（6）理论流量qtp ：根据液压泵的几何尺寸计算得到的流量，为平均理论流量；qtp=Vpnp；（7）实际流量qp：液压泵工作时实际排出的流量，等于理论流量减去因泄露、液体压缩等原因损失的流量；实际流量会随着工作压力的升高略微降低；（8）额定流量qn：正常工作条件下，按照试验标准规定（如额定压力及额定转速下）液压泵必须保证的输出流量；（9）理论功率Ptp：液压泵的进出口压差乘以理论流量；（10）输入功率Pip：实际驱动液压泵轴的机械功率；（11）输出功率Pop：实际液压泵的输出液压功率；（12）容积损失：因油液的泄露、压缩等损失的流量成为容积损失；（13）容积效率ηvp：容积效率是实际流量与理论流量之比；容积效率表示液压泵抵抗泄露的能力，它与工作压力、液压泵工作容腔中摩擦副间隙大小、油液粘度、转速等因素有关；（14）机械损失：因运动部件之间或运动部件与流体之间摩擦损失的能量称为机械损失；（15）机械效率ηmp：是理论转矩与实际转矩之比；（16）总效率ηp：机械效率与容积效率的乘积；（17）特性曲线：反映了液压泵的容积效率ηvp 、机械效率ηmp、总效率ηp、实际输入功率Pip、工作压力p之间的关系；是液压泵在某种工作液体在一定转速和一定油温等条件下通过试验得出的曲线。

工程机械液压泵知识点总结一、液压泵的概述液压泵是一种将液体压力能转换为机械能的装置，广泛应用于工程机械领域。

液压泵主要用于提供工程机械液压系统的动力能源，将机械能转换为液体压力能够有效地实现液压系统的动力传递和工作执行。

液压泵在工程机械中具有重要的作用，大大提高了工程机械的工作效率和精度。

二、液压泵的分类液压泵根据其工作原理和结构特点的不同可以分为很多种类。

常见的液压泵主要有齿轮泵、叶片泵、柱塞泵和螺杆泵等。

1. 齿轮泵齿轮泵是利用齿轮的旋转来吸入液体和输出液体的一种液压泵，主要由一个或多个相互啮合的齿轮和泵壳组成。

齿轮泵的工作原理是通过齿轮的旋转运动，将液体从吸入口吸入然后输出到排液口，并且其出口压力稳定，适用于中低压力下的工作环境。

2. 叶片泵叶片泵是一种利用转子叶片在泵体内旋转产生吸入和排出液体的一种液压泵，主要由转子、叶片和外壳组成。

叶片泵的工作原理是利用转子叶片在旋转时，使得液体在泵体内产生旋转运动，从而实现液体的吸入和排出。

叶片泵适用于高压力和高流量下的工作环境，具有输出流量大、压力高、使用寿命长的特点。

3. 柱塞泵柱塞泵是一种通过柱塞在泵体内来回运动产生吸入和排出液体的一种液压泵，主要由柱塞、缸体和阀组成。

柱塞泵的工作原理是通过柱塞在缸体内的往复运动，实现液体的吸入和排出。

柱塞泵适用于要求很高的压力和流量的工作环境，有着较高的效率和稳定性。

4. 螺杆泵螺杆泵是一种利用螺杆的旋转来将液体从吸入口吸入然后输出到排液口的一种液压泵，主要由螺杆、壳体和端盖组成。

螺杆泵的工作原理是通过螺杆的旋转，将液体从吸入口吸入然后输出到排液口，并且其输出压力稳定、流量大、噪音小，适用于中高压力下的工作环境。

三、液压泵的工作原理液压泵的工作原理是利用液体的压力能来提供工程机械液压系统的动力能源，实现液压系统的动力传递和工作执行。

其工作过程主要包括液体的吸入、压缩和排出三个过程。

1. 液体的吸入在液压泵的吸入过程中，泵的进口处形成低压区域，使得液体被吸入泵体内。

液压泵分类
液压泵根据结构可以分为齿轮泵、柱塞泵、叶片泵。

1. 齿轮泵：体积较小，结构较简单，对油的清洁度要求不严，价格较便宜；但泵轴受不平衡力，磨损严重，泄漏较大。

2. 柱塞泵：可分为轴向柱塞泵和径向柱塞泵两类。

轴向柱塞泵的缸体轴线和传动轴轴线平行一致，驱动轴直接带动缸体的转动；径向柱塞泵的缸体和传动轴中心线产生一个直角，转动盘带动缸体在两个方向上进行旋转。

3. 叶片泵：可分为单作用叶片泵和双作用叶片泵。

单作用叶片泵的工作原理是通过定子和转子的相互作用，在叶片与转子接触的位置形成吸油腔和压油腔，从而完成吸油和压油的过程；双作用叶片泵的工作原理是通过叶片与转子的相互作用，在叶片与转子接触的位置形成吸油腔和压油腔，从而完成吸油和压油的过程。

此外，液压泵还可以根据工作原理分为定量泵和变量泵。

定量泵是指在一定转速下，输出流量恒定的泵，如齿轮泵、螺杆泵、定量叶片泵、定量径向柱塞泵、定量轴向柱塞泵等；变量泵是指可以在一定范围内改变输出流量的泵，如变量叶片泵、变量径向柱塞泵、变量轴向柱塞泵等。

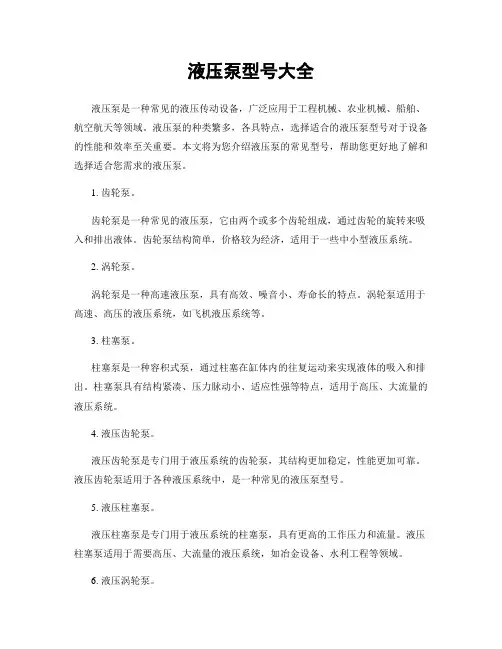

液压泵型号大全液压泵是一种常见的液压传动设备，广泛应用于工程机械、农业机械、船舶、航空航天等领域。

液压泵的种类繁多，各具特点，选择适合的液压泵型号对于设备的性能和效率至关重要。

本文将为您介绍液压泵的常见型号，帮助您更好地了解和选择适合您需求的液压泵。

1. 齿轮泵。

齿轮泵是一种常见的液压泵，它由两个或多个齿轮组成，通过齿轮的旋转来吸入和排出液体。

齿轮泵结构简单，价格较为经济，适用于一些中小型液压系统。

2. 涡轮泵。

涡轮泵是一种高速液压泵，具有高效、噪音小、寿命长的特点。

涡轮泵适用于高速、高压的液压系统，如飞机液压系统等。

3. 柱塞泵。

柱塞泵是一种容积式泵，通过柱塞在缸体内的往复运动来实现液体的吸入和排出。

柱塞泵具有结构紧凑、压力脉动小、适应性强等特点，适用于高压、大流量的液压系统。

4. 液压齿轮泵。

液压齿轮泵是专门用于液压系统的齿轮泵，其结构更加稳定，性能更加可靠。

液压齿轮泵适用于各种液压系统中，是一种常见的液压泵型号。

5. 液压柱塞泵。

液压柱塞泵是专门用于液压系统的柱塞泵，具有更高的工作压力和流量。

液压柱塞泵适用于需要高压、大流量的液压系统，如冶金设备、水利工程等领域。

6. 液压涡轮泵。

液压涡轮泵是专门用于液压系统的涡轮泵，具有更高的工作效率和稳定性。

液压涡轮泵适用于需要高速、高压的液压系统，如航空航天设备、高速列车等领域。

7. 柱塞齿轮泵。

柱塞齿轮泵是柱塞泵和齿轮泵的结合体，具有柱塞泵的高压特点和齿轮泵的稳定性。

柱塞齿轮泵适用于一些特殊工况下的液压系统，如高温、高压、腐蚀性液体等。

8. 液压混合泵。

液压混合泵是多种液压泵型号的混合体，具有多种泵的特点和优势。

液压混合泵适用于复杂多变的液压系统，能够满足各种工况下的需求。

总结，液压泵型号繁多，各具特点，选择适合的液压泵对于液压系统的性能和效率至关重要。

在选择液压泵型号时，需要考虑液压系统的工作压力、流量要求、工作环境等因素，综合考虑各种因素，选择最适合的液压泵型号，才能更好地发挥液压系统的作用。

闭式液压泵的种类及选型注意事项闭式液压泵是一种常见的液压元件，由于它的运行原理简单、使用方便，因此在工业和生活中被广泛使用。

本文将对闭式液压泵的种类及其选型注意事项进行详细介绍，以便更充分地利用这种设备。

一、闭式液压泵的种类闭式液压泵主要有三种形式，即柱塞泵、螺杆泵和活塞泵。

1、柱塞泵：柱塞泵被认为是一种最简单的液压泵，其工作原理是：柱塞在容积变化的容器内推进液体，因此它是一种不需要机械转动的回路泵。

它的优点是体积小、速度高、效率高，但需要较多的限位装置，以防止受力失调。

2、螺杆泵：螺杆泵有两种，即开式螺杆泵和封闭式螺杆泵。

前者是由一个开口的螺杆腔密封构成的，而后者是由带有多个小孔的密闭螺杆腔构成的。

由于它们具有低噪音、高效率、长使用寿命和低润滑要求等优点，因此得到了广泛应用。

3、活塞泵：活塞泵是一种特殊的离心泵，它采用往复活塞运动，使液体得以上下移动来推动液体，从而获得较大的压力。

由于它结构简单、成本低、高效率，因此在某些低压、大流量的工况中，活塞泵是一种比较理想的液压元件。

二、闭式液压泵选型注意事项选择一台合适的闭式液压泵是极为重要的，其选型时应注意以下几点：1、工作原理：首先要熟悉不同种类的液压泵的工作原理，然后根据实际需要，确定应当使用哪种类型的液压泵。

2、机械性能：液压泵的机械性能是非常重要的，因为它可以在极短的时间内提供较大的压力。

因此，在选择液压泵时，应考虑诸如排量、最大压力，以及高速环境下的机械性能等因素。

3、可靠性：液压泵的可靠性是比较重要的，应确保它具有较长的使用寿命，以保证设备的可靠运行。

4、操作温度：液压泵的操作温度也是需要考虑的一个重要因素，它影响着液压泵的使用寿命及效率，因此应挑选高质量的液压泵，并确保液压系统的操作温度符合液压泵的要求。

5、驱动方式：液压泵的驱动方式决定了它的性能特点，如驱动功率、噪音、效率等。

此，在选择液压泵时，应根据实际应用，确定液压泵的驱动方式，以选择最合适的液压泵。

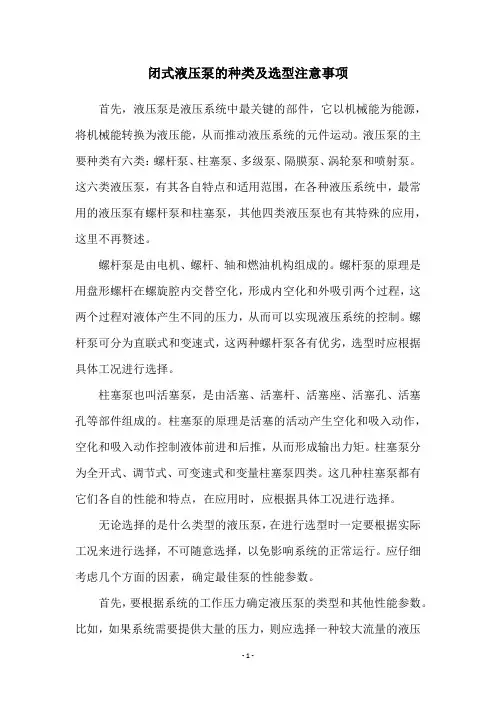

闭式液压泵的种类及选型注意事项首先，液压泵是液压系统中最关键的部件，它以机械能为能源，将机械能转换为液压能，从而推动液压系统的元件运动。

液压泵的主要种类有六类：螺杆泵、柱塞泵、多级泵、隔膜泵、涡轮泵和喷射泵。

这六类液压泵，有其各自特点和适用范围，在各种液压系统中，最常用的液压泵有螺杆泵和柱塞泵，其他四类液压泵也有其特殊的应用，这里不再赘述。

螺杆泵是由电机、螺杆、轴和燃油机构组成的。

螺杆泵的原理是用盘形螺杆在螺旋腔内交替空化，形成内空化和外吸引两个过程，这两个过程对液体产生不同的压力，从而可以实现液压系统的控制。

螺杆泵可分为直联式和变速式，这两种螺杆泵各有优劣，选型时应根据具体工况进行选择。

柱塞泵也叫活塞泵，是由活塞、活塞杆、活塞座、活塞孔、活塞孔等部件组成的。

柱塞泵的原理是活塞的活动产生空化和吸入动作，空化和吸入动作控制液体前进和后推，从而形成输出力矩。

柱塞泵分为全开式、调节式、可变速式和变量柱塞泵四类。

这几种柱塞泵都有它们各自的性能和特点，在应用时，应根据具体工况进行选择。

无论选择的是什么类型的液压泵，在进行选型时一定要根据实际工况来进行选择，不可随意选择，以免影响系统的正常运行。

应仔细考虑几个方面的因素，确定最佳泵的性能参数。

首先，要根据系统的工作压力确定液压泵的类型和其他性能参数。

比如，如果系统需要提供大量的压力，则应选择一种较大流量的液压泵，这样可以满足高压力的需求。

如果系统需要提供一定的压力，则可以根据实际情况，选择一种低流量、低压力的液压泵。

其次，应根据实际工况确定液压泵的流量，流量越大，液压泵的扭矩越大。

一般来说，液压泵的最大扭矩不能超过其额定机械能，而最大流量不能超过泵的额定流量，否则将导致机械能消耗过大，影响系统的正常运行。

第三，应根据实际工况来确定液压泵的转速。

液压泵的转速越高，产生的压力也越高，但同时也会增加机械能的消耗。

因此，应根据实际工况来确定液压泵的转速，以满足需要的压力，同时又不影响机械能的消耗。

不同型号液压泵性能比较分析一、引言液压泵是液压系统中的核心元素之一，主要用于将机械能转换为液压能，推动油液在液压系统中工作。

液压泵不同于其他泵，它需要承受高压和高温的工作环境，不同型号的液压泵在设计和性能上存在巨大差异。

为了更好的选择液压泵，本文将对不同型号液压泵的性能进行比较分析。

二、液压泵类型及其工作原理液压泵根据其不同的工作原理和结构可以分为齿轮泵、齿轮泵、叶片泵、滑环泵、液压柱塞泵和液压齿轮泵等。

其中常用的泵型有齿轮泵和柱塞泵。

1. 齿轮泵齿轮泵是最简单、效率最高和价格最便宜的液压泵之一，可广泛应用于各种液压系统。

齿轮泵由外齿轮和内齿轮组成，油液从泵进口侧侵入，当齿轮旋转时，由于齿轮的齿间隙和齿形的交错，泵内的油液被挤压到输出口，形成稳定的压力并流出泵体。

2. 柱塞泵柱塞泵由泵体、节流器、柱塞、弹簧圈和输出管组成。

它通过柱塞来沿轴向压缩油液，对油液施加压力。

当其工作时，柱塞负责在柱塞泵的缸体与油缸之间的活塞上压榨液体，压缩性强，输出流量大。

三、不同型号液压泵性能比较分析选择液压泵的性能因素主要包括压力、流量、效率、噪音、寿命和维护成本等方面，下面将逐一分析不同型号液压泵的性能优缺点。

1. 齿轮泵与柱塞泵比较齿轮泵本身结构简单、制造成本低廉、使用寿命长，输出流量稳定，但是其会有些许泄漏，不能满足高压（大于70MPa）和高精度应用场合。

而柱塞泵则主要用于高精度和高压场合。

它的冲出轴承和滑动轴承能够很好地抵抗侧向力，不会出现轴向运动。

该泵能够保证高精度，但是成本较高，噪音和震动不佳，对油液过滤及保养等维护要求也很高。

2. 不同型号齿轮泵比较齿轮泵还可以根据其结构的不同分为内齿轮泵和外齿轮泵。

内齿轮泵的主要特点是结构简单，易于维修，但由于其内部有齿隙，造成压力和精度的稳定性较差。

外齿轮泵的优点是结构简单、易于制造和维修。

但由于其外齿轮要在泵体内壁上与进油管道错位，增加了泵的摩擦和磨损。

因此，我们应根据具体使用情况来选择合适的齿轮泵型号，齿轮泵稳定性要求不高的场合可选用内齿轮泵，需要高度稳定性的场合则应选用外齿轮泵。
