物理信息。

通过对这些信息的接受、放大和显示成像，获得测试试样表面形貌的观察。

电子束和固体样品表面作用时的物理现象特征X射线特征X射线试原子的内层电子受到激发以后在能级跃迁过程中直接释放的具有特征能量和波长的一种电磁波辐射。

X射线一般在试样的500nm-5m m深处发出。

俄歇电子如果原子内层电子能级跃迁过程中释放出来的能量不是以X射线的形式释放而是用该能量将核外另一电子打出，脱离原子变为二次电子，这种二次电子叫做俄歇电子。

因每一种原子都由自己特定的壳层能量，所以它们的俄歇电子能量也各有特征值，能量在50-1500eV范围内。

俄歇电子是由试样表面极有限的几个原子层中发出的，这说明俄歇电子信号适用与表层化学成分分析。

产生的次级电子的多少与电子束入射角有关，也就是说与样品的表面结构有关，次级电子由探测体收集，并在那里被闪烁器转变为光信号，再经光电倍增管和放大器转变为电信号来控制荧光屏上电子束的强度，显示出与电子束同步的扫描图像。

图像为立体形象，反映了标本的表面结构。

SEM成象图(3张)为了使标本表面发射出次级电子，标本在固定、脱水后，要喷涂上一层重金属微粒，重金属在电子束的轰击下发出次级电子信号。

原则上讲，利用电子和物质的相互作用，可以获取被测样品本身的各种物理、化学性质的信息，如形貌、组成、晶体结构、电子结构和内部电场或磁场等等。

扫描电子显微镜正是根据上述不同信息产生的机理，采用不同的信息检测器，使选择检测得以实现。

如对二次电子、背散射电子的采集，可得到有关物质微观形貌的信息；对x射线的采集，可得到物质化学成分的信息。

正因如此，根据不同需求，可制造出功能配置不同的扫描电子显微镜。

光学显微镜（OM）、TEM、SEM成像原理比较由电子枪发射的电子，以其交叉斑作为电子源，经二级聚光镜及物镜的光学显微镜、TEM、SEM成像原理比较。

扫描电镜工作原理扫描电镜（Scanning Electron Microscope，SEM）是一种高分辨率的显微镜，常用于观察材料的表面形貌和结构。

它利用电子束与样品相互作用产生的信号来获取图象，具有较高的分辨率和深度。

扫描电镜的工作原理可以分为以下几个步骤：1. 电子源：扫描电镜使用的电子源通常是热阴极电子枪。

热阴极通过加热产生的热电子形成电子束。

2. 准直系统：电子束从电子源出射后，需要经过准直系统进行准直。

准直系统包括准直孔、准直磁场和偏转磁场等，用于控制电子束的方向和能量。

3. 样品台：样品台是放置待观察样品的平台。

样品通常需要进行预处理，如去除水分和表面氧化物等。

样品台还可以通过调节高低位置来调整电子束与样品的距离。

4. 扫描线圈：扫描线圈用来控制电子束的扫描范围。

通过改变扫描线圈的电流，可以控制电子束在样品表面的扫描速度和扫描范围。

5. 检测系统：扫描电镜的检测系统用于接收样品与电子束相互作用产生的信号。

常用的检测系统包括二次电子检测器和反射电子检测器。

6. 图象处理和显示：扫描电镜获取的信号经过放大、滤波和数字化处理后，可以通过显示器显示成图象。

图象处理可以增强图象的对照度和清晰度。

扫描电镜的工作原理基于电子与样品的相互作用。

当电子束与样品表面相互作用时，会发生多种物理过程，如电子-电子相互作用、电子-原子相互作用和电子-表面相互作用等。

这些相互作用会产生多种信号，如二次电子、反射电子、透射电子和荧光X射线等。

在扫描电镜中，最常用的信号是二次电子。

当电子束与样品表面相互作用时，一部份电子会被样品表面的原子或者份子吸收或者散射，从而形成二次电子。

二次电子的数量和能量与样品表面形貌和组成有关。

通过采集和检测二次电子，可以获取样品表面的形貌信息。

此外，扫描电镜还可以利用反射电子信号来观察样品的晶体结构和原子罗列等信息。

反射电子是指电子束与样品表面原子相互作用后，被散射回来的电子。

通过采集和检测反射电子，可以获得样品的晶体学信息。

扫描电镜工作原理扫描电镜（Scanning Electron Microscope，简称SEM）是一种高分辨率的显微镜，利用电子束和样品之间的相互作用来获取样品表面的详细信息。

它在材料科学、生物学、纳米技术等领域具有广泛的应用。

一、工作原理概述扫描电镜的工作原理可以分为以下几个步骤：电子源产生电子束，电子束经过聚焦系统聚焦后，通过扫描线圈控制电子束的位置，然后电子束与样品表面发生相互作用，样品表面发射出的信号被探测器采集并转换成图象。

二、电子源扫描电镜使用的电子源通常是热阴极。

热阴极是由钨丝或者其他材料制成的，通过加热使其发射电子。

电子源的温度和电流可以调节，以控制电子束的强度和稳定性。

三、聚焦系统聚焦系统主要由透镜组成，用于聚焦电子束。

透镜可以是磁透镜或者电透镜，通过调节透镜的电流或者磁场来控制电子束的聚焦效果。

聚焦系统的作用是使电子束尽可能地细致和聚焦，以提高分辨率。

四、扫描线圈和扫描控制扫描线圈用于控制电子束的位置，使其按照一定的模式在样品表面挪移。

扫描控制系统可以根据需要调整扫描速度和扫描范围。

通过控制扫描线圈，可以在样品表面获取不同位置的信号，从而形成图象。

五、相互作用和信号检测电子束与样品表面发生相互作用时，会产生多种信号，包括二次电子、反射电子、散射电子、辐射等。

这些信号可以提供关于样品表面形貌、成份和结构的信息。

扫描电镜通常使用多种探测器来采集这些信号，并将其转换为图象。

六、图象处理和显示采集到的信号经过放大、滤波、增益等处理后，可以转换为数字信号，并通过计算机处理和显示。

图象处理软件可以对图象进行增强、测量和分析，以获取更多的样品信息。

七、应用领域扫描电镜在材料科学、生物学、纳米技术等领域具有广泛的应用。

在材料科学中，扫描电镜可以观察材料的表面形貌、颗粒分布、晶体结构等；在生物学中，扫描电镜可以研究细胞形态、细胞组织结构等；在纳米技术中，扫描电镜可以观察纳米材料的形貌和结构。

总结：扫描电镜通过利用电子束和样品之间的相互作用来获取样品表面的详细信息。

扫描电镜的原理扫描电镜（Scanning Electron Microscope，SEM）是一种利用电子束来成像样品表面微观形貌的高分辨率显微镜。

相比于光学显微镜，扫描电镜具有更高的放大倍数和更好的分辨率，能够观察到更小尺度的结构和表面形貌。

下面我们将详细介绍扫描电镜的原理。

首先，扫描电镜的成像原理是利用电子束与样品表面相互作用产生的信号来获取图像。

当电子束照射到样品表面时，会激发出多种信号，包括二次电子、反射电子、透射电子以及特征X射线等。

这些信号可以提供关于样品表面形貌、成分和结构的信息。

其次，扫描电镜的工作原理主要包括电子光学系统、样品台、探测器和图像处理系统。

电子光学系统包括电子枪、透镜系统和扫描线圈，它们共同产生并控制电子束的聚焦和扫描。

样品台用于支撑和定位样品，保证样品与电子束的准确对准。

探测器用于接收样品表面产生的信号，并将信号转换成电子图像。

图像处理系统则对接收到的信号进行处理和显示，生成最终的图像。

另外，扫描电镜的成像原理还涉及到信号的获取和处理过程。

当电子束扫描样品表面时，探测器会收集并转换成电子信号，然后通过信号放大和数字化处理，最终生成高分辨率的图像。

这些图像可以展现样品表面的微观形貌和结构特征，帮助科研人员进行分析和研究。

总的来说，扫描电镜的原理是基于电子与样品相互作用产生信号的物理过程，通过电子光学系统、样品台、探测器和图像处理系统共同完成信号的获取和成像。

扫描电镜具有高分辨率、高放大倍数和表面成像能力强的特点，是一种重要的微观表征工具，广泛应用于材料科学、生物科学、纳米技术等领域。

在实际应用中，扫描电镜的原理和技术不断得到改进和完善，使得扫描电镜在微观表征和分析方面发挥着越来越重要的作用。

相信随着科学技术的不断进步，扫描电镜将会在更多领域展现出其强大的应用潜力。

一、FIB简介聚焦离子束(Focused Ion beam, FIB)的系统是利用电透镜将离子束聚焦成非常小尺寸的显微切割仪器，目前商用系统的离子束为液相金属离子源(Liquid Metal Ion Source,LMIS)，金属材质为镓(Gallium, Ga)，因为镓元素具有低熔点、低蒸气压、及良好的抗氧化力；典型的离子束显微镜包括液相金属离子源、电透镜、扫描电极、二次粒子侦测器、5-6轴向移动的试片基座、真空系统、抗振动和磁场的装置、电子控制面板、和计算机等硬设备，外加电场(Suppressor)于液相金属离子源可使液态镓形成细小尖端，再加上负电场(Extractor) 牵引尖端的镓，而导出镓离子束，在一般工作电压下，尖端电流密度约为1埃10-8 Amp/cm2，以电透镜聚焦，经过一连串变化孔径(Automatic Variable Aperture, AVA)可决定离子束的大小，再经过二次聚焦至试片表面，利用物理碰撞来达到切割之目的。

以下为其切割（蚀刻）和沉积原理图：在成像方面，聚焦离子束显微镜和扫描电子显微镜的原理比较相近，其中离子束显微镜的试片表面受镓离子扫描撞击而激发出的二次电子和二次离子是影像的来源，影像的分辨率决定于离子束的大小、带电离子的加速电压、二次离子讯号的强度、试片接地的状况、与仪器抗振动和磁场的状况，目前商用机型的影像分辨率最高已达4nm，虽然其分辨率不及扫描式电子显微镜和穿透式电子显微镜，但是对于定点结构的分析，它没有试片制备的问题，在工作时间上较为经济。

二、工作原理1. 液态金属离子源离子源是聚焦离子束系统的心脏，真正的聚焦离子束始于液态金属离子源的出现，液态金属离子源产生的离子具有高亮度、极小的源尺寸等一系列优点，使之成为目前所有聚焦离子束系统的离子源。

液态金属离子源是利用液态金属在强电场作用下产生场致离子发射所形成的离子源[1、2]。

在源制造过程中，将直径0.5mm左右的钨丝经过电化学腐蚀成尖端直径只有5－10μm的钨针，然后将熔融的液态金属粘附在钨针尖上，在外加强电场后，液态金属在电场力作用下形成一个极小的尖端（泰勒锥），液态尖端的电场强度可高达1010V/m。

扫描电镜工作原理扫描电镜（Scanning Electron Microscope，简称SEM）是一种高分辨率的显微镜，利用电子束与样品相互作用，通过探测和分析来获得样品的表面形貌、成份和结构等信息。

下面将详细介绍扫描电镜的工作原理。

一、电子源和电子束发射扫描电镜使用的电子源通常是热阴极电子枪，通过加热阴极，使其发射出高能电子。

这些电子被聚焦到极小的尺寸，并形成一个电子束，以供后续的扫描和探测。

二、电子束的聚焦和控制电子束经过一系列的聚焦透镜和电子光学系统，使其聚焦到极小的尺寸。

在这个过程中，通过调节透镜的电压和位置，可以控制电子束的聚焦和扫描速度，以实现对样品的高分辨率成像。

三、样品的准备和固定在使用扫描电镜之前，需要对样品进行准备和固定。

通常，样品需要被切割成合适的尺寸，并被固定在一个导电性的样品台上，以便电子束的传递和样品表面电荷的平衡。

四、电子束与样品的相互作用当电子束照射到样品表面时，它与样品原子和份子发生相互作用。

这些相互作用包括：电子与样品原子的散射、电子与样品原子的激发和退激发、电子与样品原子的吸收等。

这些相互作用会导致电子束的能量损失和散射。

五、信号的探测和放大扫描电镜通过探测和放大样品表面的散射电子、次级电子、反射电子等信号，来获取样品的表面形貌和成份信息。

常用的探测器包括：二次电子探测器、反射电子探测器、能量散射谱仪等。

这些探测器可以将电子信号转化为电压信号，并经过放大和处理后，输出到显示器上。

六、扫描和成像在扫描电镜中，电子束通过扫描线圈的控制，沿着样品表面进行扫描。

扫描过程中，探测器将不同位置的电子信号转化为亮度和对照度不同的图象点，最终形成一个完整的图象。

通过改变扫描速度和扫描模式，可以获得不同分辨率和深度的图象。

七、图象处理和分析获得的图象可以通过图象处理软件进行增强、滤波和修复等处理，以提高图象的质量和清晰度。

此外，还可以进行图象分析和测量，如粒径分布、表面形貌参数等。

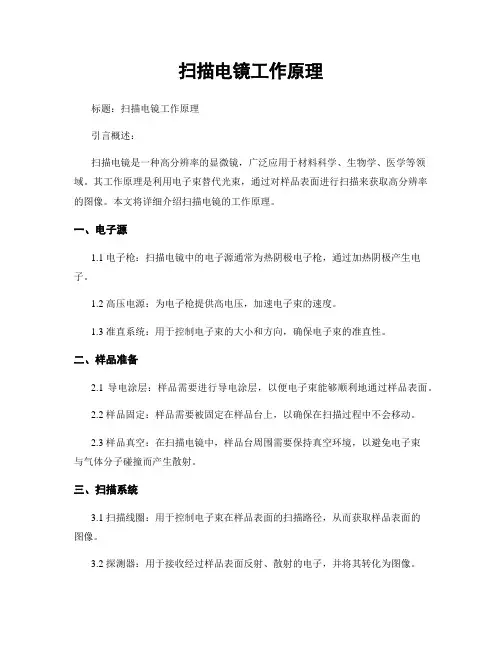

扫描电镜工作原理标题：扫描电镜工作原理引言概述：扫描电镜是一种高分辨率的显微镜，广泛应用于材料科学、生物学、医学等领域。

其工作原理是利用电子束替代光束，通过对样品表面进行扫描来获取高分辨率的图像。

本文将详细介绍扫描电镜的工作原理。

一、电子源1.1 电子枪：扫描电镜中的电子源通常为热阴极电子枪，通过加热阴极产生电子。

1.2 高压电源：为电子枪提供高电压，加速电子束的速度。

1.3 准直系统：用于控制电子束的大小和方向，确保电子束的准直性。

二、样品准备2.1 导电涂层：样品需要进行导电涂层，以便电子束能够顺利地通过样品表面。

2.2 样品固定：样品需要被固定在样品台上，以确保在扫描过程中不会移动。

2.3 样品真空：在扫描电镜中，样品台周围需要保持真空环境，以避免电子束与气体分子碰撞而产生散射。

三、扫描系统3.1 扫描线圈：用于控制电子束在样品表面的扫描路径，从而获取样品表面的图像。

3.2 探测器：用于接收经过样品表面反射、散射的电子，并将其转化为图像。

3.3 数据处理：通过对探测器接收到的信号进行处理，可以得到高分辨率的样品表面图像。

四、成像方式4.1 透射电子显微镜：电子束透过样品，形成透射电子显微图像。

4.2 散射电子显微镜：电子束与样品表面发生散射，形成散射电子显微图像。

4.3 反射电子显微镜：电子束被样品表面反射，形成反射电子显微图像。

五、分辨率与放大倍数5.1 分辨率：扫描电镜的分辨率通常在纳米级别，远高于光学显微镜。

5.2 放大倍数：扫描电镜可以实现高倍数的放大，可以观察到样品表面的微观结构。

5.3 应用领域：由于其高分辨率和高放大倍数，扫描电镜在材料科学、生物学、医学等领域有着广泛的应用。

总结：扫描电镜是一种基于电子束的高分辨率显微镜，其工作原理涉及电子源、样品准备、扫描系统、成像方式以及分辨率与放大倍数等方面。

通过对扫描电镜工作原理的深入了解，可以更好地应用扫描电镜进行科学研究和实验。

半导体制造中fib、sem关键技术原理
在半导体制造中，Focused Ion Beam（FIB，聚焦离子束）和Scanning Electron Microscopy（SEM，扫描电子显微镜）是两项关键的技术，用于加工和检测半导体器件。

以下是它们的关键技术原理：1．Focused Ion Beam (FIB)：
原理：FIB使用高能离子束，通常是氙离子或镭离子，来定向照射半导体表面。

这些离子具有足够的能量，能够在半导体表面剥离原子，形成微小的凹陷或沟槽。

应用：FIB广泛用于样品切割、修复、修饰和掺杂。

在半导体制造中，它可以用于制作微小的结构、修复制程中的缺陷，以及进行器件的故障分析。

2．Scanning Electron Microscopy (SEM)：
原理：SEM使用电子束代替传统光线，通过扫描样品表面，获得样品表面的高分辨率图像。

当电子束与样品表面相互作用时，产生的信号（如二次电子、反向散射电子等）被检测并用于形成图像。

应用：SEM在半导体制造中用于检查表面形貌、观察晶体结构、评估工艺质量，以及进行故障分析。

它提供了高分辨率的表面图像，对于验证工艺步骤的准确性和器件结构的一致性非常重要。

这两项技术在半导体制造中发挥着关键作用，帮助工程师们精确地制造和评估微小尺寸的半导体器件。

FIB用于加工和修复，而SEM 则用于观察和检测微小结构。

它们的结合使用有助于确保高质量、高性能的半导体产品。

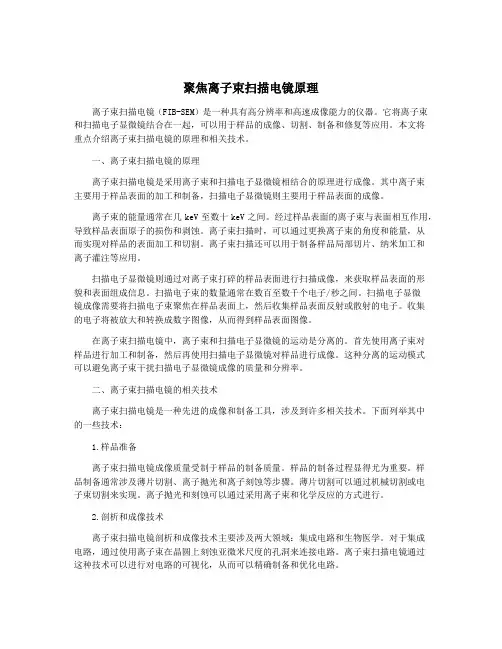

聚焦离子束扫描电镜原理离子束扫描电镜（FIB-SEM）是一种具有高分辨率和高速成像能力的仪器。

它将离子束和扫描电子显微镜结合在一起，可以用于样品的成像、切割、制备和修复等应用。

本文将重点介绍离子束扫描电镜的原理和相关技术。

一、离子束扫描电镜的原理离子束扫描电镜是采用离子束和扫描电子显微镜相结合的原理进行成像。

其中离子束主要用于样品表面的加工和制备，扫描电子显微镜则主要用于样品表面的成像。

离子束的能量通常在几keV至数十keV之间。

经过样品表面的离子束与表面相互作用，导致样品表面原子的损伤和剥蚀。

离子束扫描时，可以通过更换离子束的角度和能量，从而实现对样品的表面加工和切割。

离子束扫描还可以用于制备样品局部切片、纳米加工和离子灌注等应用。

扫描电子显微镜则通过对离子束打碎的样品表面进行扫描成像，来获取样品表面的形貌和表面组成信息。

扫描电子束的数量通常在数百至数千个电子/秒之间。

扫描电子显微镜成像需要将扫描电子束聚焦在样品表面上，然后收集样品表面反射或散射的电子。

收集的电子将被放大和转换成数字图像，从而得到样品表面图像。

在离子束扫描电镜中，离子束和扫描电子显微镜的运动是分离的。

首先使用离子束对样品进行加工和制备，然后再使用扫描电子显微镜对样品进行成像。

这种分离的运动模式可以避免离子束干扰扫描电子显微镜成像的质量和分辨率。

二、离子束扫描电镜的相关技术离子束扫描电镜是一种先进的成像和制备工具，涉及到许多相关技术。

下面列举其中的一些技术：1.样品准备离子束扫描电镜成像质量受制于样品的制备质量。

样品的制备过程显得尤为重要。

样品制备通常涉及薄片切割、离子抛光和离子刻蚀等步骤。

薄片切割可以通过机械切割或电子束切割来实现。

离子抛光和刻蚀可以通过采用离子束和化学反应的方式进行。

2.剖析和成像技术离子束扫描电镜剖析和成像技术主要涉及两大领域：集成电路和生物医学。

对于集成电路，通过使用离子束在晶圆上刻蚀亚微米尺度的孔洞来连接电路。
