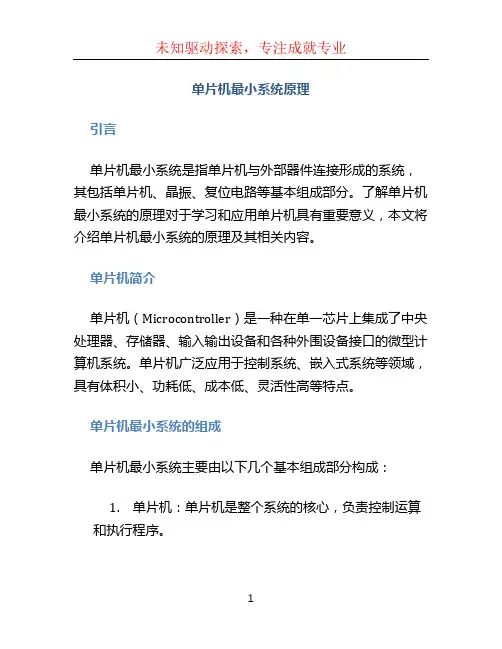

单片机最小系统的设计原理

单片机最小系统原理引言单片机最小系统是指单片机与外部器件连接形成的系统，其包括单片机、晶振、复位电路等基本组成部分。

了解单片机最小系统的原理对于学习和应用单片机具有重要意义，本文将介绍单片机最小系统的原理及其相关内容。

单片机简介单片机（Microcontroller）是一种在单一芯片上集成了中央处理器、存储器、输入输出设备和各种外围设备接口的微型计算机系统。

单片机广泛应用于控制系统、嵌入式系统等领域，具有体积小、功耗低、成本低、灵活性高等特点。

单片机最小系统的组成单片机最小系统主要由以下几个基本组成部分构成：1.单片机：单片机是整个系统的核心，负责控制运算和执行程序。

2.晶振：晶振是提供时钟信号的器件，单片机需要时钟信号来同步操作。

3.复位电路：复位电路用于在系统上电时将单片机的内部寄存器和相关电路初始化为初始状态。

单片机最小系统的工作原理单片机最小系统的工作原理如下：1.系统上电后，晶振开始振荡，产生时钟信号。

2.复位电路将单片机的内部寄存器和相关电路初始化为初始状态。

3.单片机开始运行程序，根据时钟信号进行指令执行和数据处理。

单片机与晶振的连接为了使单片机能够正常工作，需要将晶振连接到单片机的时钟输入引脚上。

具体连接方式如下：1.将晶振的一个引脚连接到单片机的时钟输入引脚。

2.将晶振的另一个引脚连接到单片机的地引脚。

单片机与复位电路的连接为了在系统上电时将单片机的内部寄存器和相关电路初始化为初始状态，需要将复位电路连接到单片机的复位引脚上。

具体连接方式如下：1.将复位电路的一个引脚连接到单片机的复位引脚。

2.将复位电路的另一个引脚连接到系统的电源引脚。

单片机最小系统的搭建步骤按照以下步骤可以搭建一个单片机最小系统：1.准备单片机、晶振、电容、电阻等器件。

2.连接晶振的引脚到单片机的时钟输入引脚，并连接晶振的另一个引脚到单片机的地引脚。

3.连接复位电路的引脚到单片机的复位引脚，并连接复位电路的另一个引脚到系统的电源引脚。

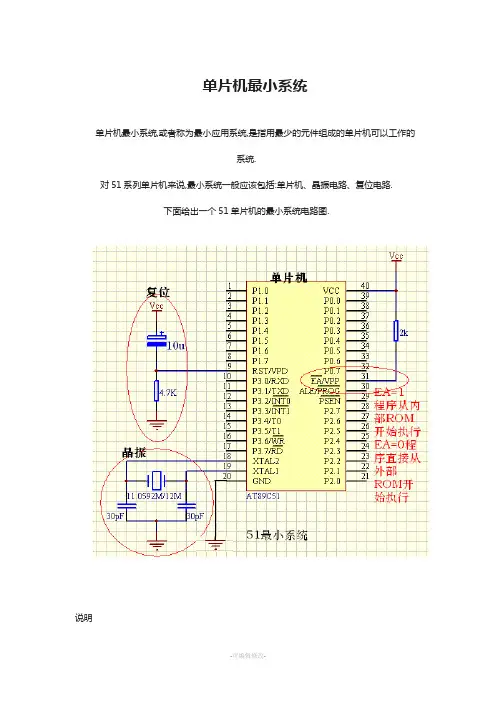

单片机最小系统单片机最小系统,或者称为最小应用系统,是指用最少的元件组成的单片机可以工作的系统.对51系列单片机来说,最小系统一般应该包括:单片机、晶振电路、复位电路.下面给出一个51单片机的最小系统电路图.说明复位电路:由电容串联电阻构成,由图并结合"电容电压不能突变"的性质,可以知道,当系统一上电,RST脚将会出现高电平,并且,这个高电平持续的时间由电路的RC值来决定.典型的51单片机当RST脚的高电平持续两个机器周期以上就将复位,所以,适当组合RC的取值就可以保证可靠的复位.一般教科书推荐C 取10u,R取8.2K.当然也有其他取法的,原则就是要让R C组合可以在RST脚上产生不少于2个机周期的高电平.至于如何具体定量计算,可以参考电路分析相关书籍.晶振电路:典型的晶振取11.0592MHz(因为可以准确地得到9600波特率和19200波特率,用于有串口通讯的场合)/12MHz(产生精确的uS级时歇,方便定时操作)单片机:一片AT89S51/52或其他51系列兼容单片机特别注意:对于31脚(EA/Vpp),当接高电平时,单片机在复位后从内部ROM的0000H开始执行;当接低电平时,复位后直接从外部ROM的0000H开始执行.这一点是初学者容易忽略的.复位电路：一、复位电路的用途单片机复位电路就好比电脑的重启部分，当电脑在使用中出现死机，按下重启按钮电脑内部的程序从头开始执行。

单片机也一样，当单片机系统在运行中，受到环境干扰出现程序跑飞的时候，按下复位按钮内部的程序自动从头开始执行。

单片机复位电路如下图：二、复位电路的工作原理在书本上有介绍，51单片机要复位只需要在第9引脚接个高电平持续2US就可以实现，那这个过程是如何实现的呢？在单片机系统中，系统上电启动的时候复位一次，当按键按下的时候系统再次复位，如果释放后再按下，系统还会复位。

所以可以通过按键的断开和闭合在运行的系统中控制其复位。

1.单片机最小系统的概念：能使单片机正常工作的最小硬件单元电路，就叫单片机最小系统。

2.单片机最小系统的组成：(1)复位电路：t=RC1(t≥10ms);(2)时钟电路：C2=C3=(30±10)pF(一般是20~30pF);(3)存储器访问路经控制：EA/VPP=+5V时，先内后外。

另外，一般还有单片机的ISP下载口也包含在单片机最小系统中。

3.51系列单片机的最小系统电路的原理图：这学期开了一门新的课程，单片机。

一门实用性很强的课程！而我们所学习的就是以Atemel 公司出的8051为基础的结构及编程。

在接触过程中，我们学到了8051的最小系统，通过该最小系统，我们可以用keil软件进行编程从而实现对一些外设的控制！比如一些简单的实验：闪烁灯、模拟开关灯等等！所以制作一个最小系统就显得很重要。

下面就介绍一下我所知道的一些简单的电路图：1.电源电路：我们知道单片机正常工作所需要的电压是+5V的电压，而我们不能直接得到，所以只能进行转换，用7805将+9V的电压转换成+5V的电压，焊接电路的时候注意C1,C2为极性电容，所以注意正负极。

还有那个+9V的电源，本来是很方便的，往电路上焊一个接口，直接插上电源就OK了。

但是考虑到经济问题，我给大家买的不是那种。

用的时候把线前面的接头剪了，里面应该有4条线，2根是+9V的，另两根是+24V的，我们用+9V的线就行了！电源电路图如下：2.单片机焊接电路：这个电路较为简单，而且用得是上电复位电路，所用到的元器件也很少，但是要特别注意单片机的接口，尤其是I/O接口，因为我们要用它们输出或者是进行数据传输，所以最好是能多有几个接口，所以用到双排插针或者是单排插针，用排线连接它们和外设。

3.串口焊接，也就是下载线！我们通过Keil软件编译一些程序，通过单片机实现一些功能，但是我们必须通过下载线将程序下载到单片机内部，也可以用烧写器，但是成本太高，而且利用率太低，所以我们选用下载线！本来是打算焊USB接口的，但是感觉难度很大，所以感觉还是用这个串口电路比较好，成功率较高！这个电路主要用到的就是74373锁存器。

单片机最小系统原理在现代电子技术领域，单片机（Microcontroller Unit）起到了至关重要的作用。

而单片机最小系统又是构成单片机的基础。

本文将为您详细介绍单片机最小系统的原理。

一、什么是单片机最小系统单片机最小系统是指由单片机、外围电路和一些外设组成的一个基本电子系统。

它是单片机的工作环境，相当于单片机的基础设施。

单片机最小系统中的外围电路主要包括晶振、电源、复位电路和扩展器件等。

二、晶振晶振是单片机最小系统中的重要组成部分。

它可以提供准确的时钟信号，使单片机能够按照既定的频率运行。

晶振的频率越高，单片机处理数据的能力越强。

常用的晶振频率有4MHz、8MHz等，选择适当的晶振频率取决于具体的应用需求。

同时，在连接晶振时，需要注意晶振的引脚连接正确，以免影响系统正常运行。

三、电源电源是单片机最小系统的核心部分。

单片机需要一个稳定的电源来供电。

一般情况下，单片机最小系统使用5V直流电源。

同时，考虑到电源的稳定性和噪声问题，可以使用稳压电路或滤波电路来提供干净的电源给单片机。

四、复位电路复位电路是单片机最小系统中的重要组成部分。

当单片机上电或者发生异常情况时，复位电路能够将单片机复位，使其重新回到初始状态，确保系统正常运行。

复位电路一般由电容、电阻和去反器等元件组成。

在设计复位电路时，需要注意其稳定性和可靠性。

五、扩展器件单片机最小系统中的扩展器件是为了满足不同应用需求而添加的。

常见的扩展器件有LED显示屏、数码管、按键、继电器等。

这些扩展器件可以通过引脚与单片机进行连接，实现外围设备与单片机之间的数据交互。

六、最小系统的搭建步骤搭建单片机最小系统需要遵循一定的步骤，以确保系统的正常运行。

1. 准备所需材料和工具，包括单片机、晶振、电容、电阻、电源等元件，以及焊接工具、测试仪器等。

2. 制定最小系统的设计方案，包括电路图和器件连接方式等。

3. 根据设计方案进行电路的焊接和连接，注意焊接的质量和器件的正确连接。

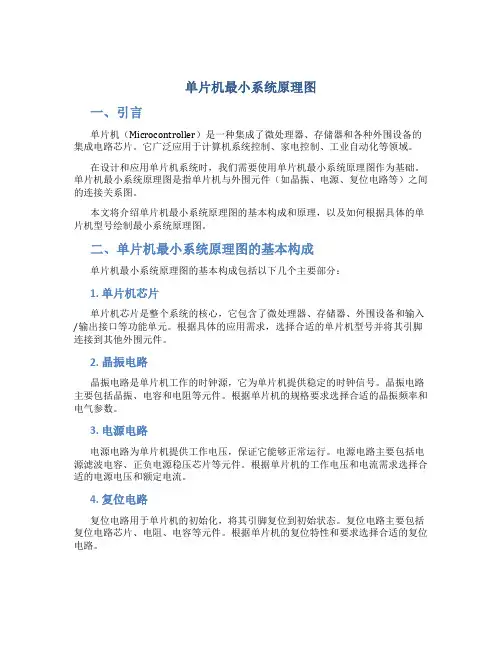

单片机最小系统原理图一、引言单片机（Microcontroller）是一种集成了微处理器、存储器和各种外围设备的集成电路芯片。

它广泛应用于计算机系统控制、家电控制、工业自动化等领域。

在设计和应用单片机系统时，我们需要使用单片机最小系统原理图作为基础。

单片机最小系统原理图是指单片机与外围元件（如晶振、电源、复位电路等）之间的连接关系图。

本文将介绍单片机最小系统原理图的基本构成和原理，以及如何根据具体的单片机型号绘制最小系统原理图。

二、单片机最小系统原理图的基本构成单片机最小系统原理图的基本构成包括以下几个主要部分：1. 单片机芯片单片机芯片是整个系统的核心，它包含了微处理器、存储器、外围设备和输入/输出接口等功能单元。

根据具体的应用需求，选择合适的单片机型号并将其引脚连接到其他外围元件。

2. 晶振电路晶振电路是单片机工作的时钟源，它为单片机提供稳定的时钟信号。

晶振电路主要包括晶振、电容和电阻等元件。

根据单片机的规格要求选择合适的晶振频率和电气参数。

3. 电源电路电源电路为单片机提供工作电压，保证它能够正常运行。

电源电路主要包括电源滤波电容、正负电源稳压芯片等元件。

根据单片机的工作电压和电流需求选择合适的电源电压和额定电流。

4. 复位电路复位电路用于单片机的初始化，将其引脚复位到初始状态。

复位电路主要包括复位电路芯片、电阻、电容等元件。

根据单片机的复位特性和要求选择合适的复位电路。

5. 外围元件外围元件根据具体的应用需求而定，包括输入/输出设备、传感器、继电器等。

根据单片机的引脚和功能选择合适的外围元件，并将其连接到单片机上。

三、绘制单片机最小系统原理图的步骤根据具体的单片机型号和外围元件的选择，绘制单片机最小系统原理图的步骤如下：1. 确定单片机型号根据具体的应用需求和单片机的性能要求选择合适的单片机型号。

2. 确定外围元件根据单片机的引脚和功能需求选择合适的外围元件，并将其连接到单片机上。

3. 连接晶振电路根据晶振的频率和电气参数选择合适的晶振和电容，并将其连接到单片机的晶振引脚上。

单片机最小系统设计单片机最小系统是指由单片机与外围电路构成的最小功能完整的系统。

在单片机设计中，最小系统起到了连接单片机和外界外设的桥梁作用。

本文将从电源、晶振、复位电路以及外设接口等方面详细讨论单片机最小系统的设计。

一、电源设计在单片机系统中，合理的电源设计对于保证系统正常运行非常重要。

通常情况下，单片机系统需要提供稳定的电压供给，并且需要考虑到不同功耗的模块之间的电源隔离。

为了满足这些需求，可以使用稳压芯片对电源进行调整和稳定，同时添加滤波电容以保证电源的稳定性。

二、晶振电路设计单片机系统需要一个可靠的时钟源来提供精确的计时功能。

晶振电路是实现单片机时钟源的重要组成部分。

一般来说，晶振电路由晶体振荡器和负载电容构成。

在设计晶振电路时，需要注意选择合适的晶振频率以及相应的负载电容。

三、复位电路设计复位电路是单片机系统中不可或缺的一部分，它能够在系统上电或异常情况下将单片机恢复到初始状态。

常见的复位电路包括电源按键复位电路和复位电路。

在设计复位电路时，需要考虑到稳定的复位电平、合适的延时电路以及可靠的触发条件。

四、外设接口设计外设接口设计是单片机最小系统中的重要环节。

通过合适的外设接口设计，可以实现单片机与外界设备的连接和通信。

常见的外设接口包括串口、并口、I2C接口等。

在设计外设接口时，需要充分考虑接口的稳定性、兼容性以及通信速率的要求。

五、系统调试与测试在完成单片机最小系统的硬件设计后，需要进行系统的调试和测试。

通过合理的调试和测试措施，可以保证系统的稳定性和可靠性。

常见的调试工具包括示波器、逻辑分析仪等。

通过这些工具，可以对单片机系统进行信号捕获、时序分析等操作，以确保系统的正常运行。

六、总结单片机最小系统设计是单片机开发中的重要环节。

通过合理的电源设计、晶振电路设计、复位电路设计以及外设接口设计，可以实现单片机与外界设备的连接和通信。

在系统设计完成后，需要进行系统的调试和测试，以确保系统的稳定性和可靠性。

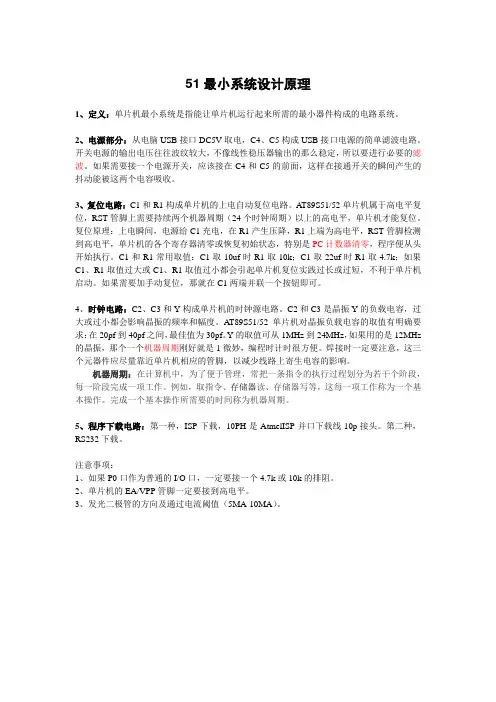

51最小系统设计原理1、定义：单片机最小系统是指能让单片机运行起来所需的最小器件构成的电路系统。

2、电源部分：从电脑USB接口DC5V取电，C4、C5构成USB接口电源的简单滤波电路。

开关电源的输出电压往往波纹较大，不像线性稳压器输出的那么稳定，所以要进行必要的滤波。

如果需要接一个电源开关，应该接在C4和C5的前面，这样在接通开关的瞬间产生的抖动能被这两个电容吸收。

3、复位电路：C1和R1构成单片机的上电自动复位电路。

A T89S51/52单片机属于高电平复位，RST管脚上需要持续两个机器周期（24个时钟周期）以上的高电平，单片机才能复位。

复位原理：上电瞬间，电源给C1充电，在R1产生压降，R1上端为高电平，RST管脚检测到高电平，单片机的各个寄存器清零或恢复初始状态，特别是PC计数器清零，程序便从头开始执行。

C1和R1常用取值：C1取10uf时R1取10k；C1取22uf时R1取4.7k；如果C1、R1取值过大或C1、R1取值过小都会引起单片机复位实践过长或过短，不利于单片机启动。

如果需要加手动复位，那就在C1两端并联一个按钮即可。

4、时钟电路：C2、C3和Y构成单片机的时钟源电路。

C2和C3是晶振Y的负载电容，过大或过小都会影响晶振的频率和幅度。

AT89S51/52单片机对晶振负载电容的取值有明确要求：在20pf到40pf之间，最佳值为30pf。

Y的取值可从1MHz到24MHz，如果用的是12MHz 的晶振，那个一个机器周期刚好就是1微妙，编程时计时很方便。

焊接时一定要注意，这三个元器件应尽量靠近单片机相应的管脚，以减少线路上寄生电容的影响。

机器周期：在计算机中，为了便于管理，常把一条指令的执行过程划分为若干个阶段，每一阶段完成一项工作。

例如，取指令、存储器读、存储器写等，这每一项工作称为一个基本操作。

完成一个基本操作所需要的时间称为机器周期。

5、程序下载电路：第一种，ISP下载，10PH是AtmelISP并口下载线10p接头。

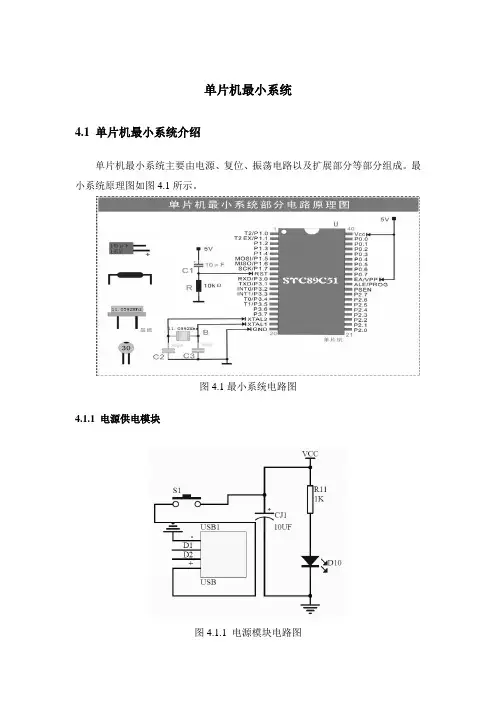

单片机最小系统4.1 单片机最小系统介绍单片机最小系统主要由电源、复位、振荡电路以及扩展部分等部分组成。

最小系统原理图如图4.1所示。

图4.1最小系统电路图4.1.1 电源供电模块图4.1.1 电源模块电路图对于一个完整的电子设计来讲，首要问题就是为整个系统提供电源供电模块，电源模块的稳定可靠是系统平稳运行的前提和基础。

51单片机虽然使用时间最早、应用范围最广，但是在实际使用过程中，一个和典型的问题就是相比其他系列的单片机，51单片机更容易受到干扰而出现程序跑飞的现象，克服这种现象出现的一个重要手段就是为单片机系统配置一个稳定可靠的电源供电模块。

此最小系统中的电源供电模块的电源可以通过计算机的USB口供给，也可使用外部稳定的5V电源供电模块供给。

电源电路中接入了电源指示LED，图中R11为LED的限流电阻。

S1 为电源开关。

4.1.2 复位电路图4.1.2 复位电路图单片机的置位和复位，都是为了把电路初始化到一个确定的状态，一般来说，单片机复位电路作用是把一个例如状态机初始化到空状态，而在单片机内部，复位的时候单片机是把一些寄存器以及存储设备装入厂商预设的一个值。

单片机复位电路原理是在单片机的复位引脚RST上外接电阻和电容，实现上电复位。

当复位电平持续两个机器周期以上时复位有效。

复位电平的持续时间必须大于单片机的两个机器周期。

具体数值可以由RC电路计算出时间常数。

复位电路由按键复位和上电复位两部分组成。

（1）上电复位：STC89系列单片及为高电平复位，通常在复位引脚RST上连接一个电容到VCC，再连接一个电阻到GND，由此形成一个RC充放电回路保证单片机在上电时RST脚上有足够时间的高电平进行复位，随后回归到低电平进入正常工作状态，这个电阻和电容的典型值为10K和10uF。

（2）按键复位：按键复位就是在复位电容上并联一个开关，当开关按下时电容被放电、RST也被拉到高电平，而且由于电容的充电，会保持一段时间的高电平来使单片机复位。

单片机最小系统单片机最小系统是指以单片机为核心，配以必要的外围电路，实现一定功能的电路系统。

它通常包含单片机、电源、时钟电路、复位电路和程序存储器等部分。

下面将详细介绍单片机最小系统的构成和特点。

单片机：单片机是整个系统的核心，它负责数据处理和控制信号输出。

常用的单片机型号有AT89CPIC16F877A等。

电源：为单片机提供电能，一般采用直流电源，如5V、3V等。

时钟电路：为单片机提供时钟信号，常用的时钟芯片有0592MHz和4MHz等。

复位电路：当单片机出现程序跑飞或异常情况时，可以通过复位电路使单片机重新启动。

常用的复位芯片有MAX811等。

程序存储器：用于存储单片机程序，常用的存储器有EPROM、EEPROM 和Flash等。

结构简单：单片机最小系统以单片机为核心，配以外围电路，结构简单，易于实现。

功能灵活：通过编程，单片机可以实现各种不同的功能，如数据采集、控制输出、通信等。

可靠性高：由于单片机最小系统结构简单，所以其可靠性较高，适用于各种工业控制和智能家居等领域。

成本低廉：单片机最小系统的硬件成本较低，适用于各种低成本应用场景。

单片机最小系统是一种简单、灵活、可靠且低成本的电路系统，广泛应用于各种嵌入式系统开发中。

随着物联网、智能家居等领域的快速发展，单片机最小系统的应用前景也将更加广阔。

在嵌入式系统和智能硬件领域，单片机最小系统作为一种基本的控制器单元，具有广泛的应用价值。

本文将介绍单片机最小系统的设计与应用，包括系统设计、系统应用和系统优化等方面的内容。

单片机最小系统通常由微处理器（MCU）、电源电路、时钟电路和复位电路等组成。

在设计单片机最小系统时，需要根据具体的应用需求选择合适的微处理器，并搭建相应的电源电路、时钟电路和复位电路。

单片机最小系统的架构设计应考虑应用需求和系统可靠性。

一般而言，系统架构应包括以下几个部分：（1）微处理器：作为系统的核心，微处理器负责数据计算、处理和传输等任务。

最小系统原理解析-单片机单片机最小系统原理3一、题目：单片机最小系统二、引言：由于单片机技术在各个领域正得到越来越广泛的应用，世界上许多集成电路生产厂家相继推出了各种类型的单片机，在单片机家族的众多成员中，MCS-51系列单片机以其优越的性能、成熟的技术及高可靠性和高性能价格比，迅速占领了工业测控和自动化工程应用的主要市场，成为国内单片机应用领域中的主流。

目前，可用于MCS-51系列单片机开发的硬件越来越多，与其配套的各类开发系统、各种软件也日趋完善，因此，可以极方便地利用现有资源，开发出用于不同目的的各类应用系统。

单片机最小系统是在以MCS-51单片机为4基础上扩展，使其能更方便地运用于测试系统中，不仅具有控制方便、组态简单和灵活性大等优点，而且可以大幅度提高被测试的技术指标，从而能够大大提高产品的质量和数量。

单片机以其功能强、体积小、可靠性高、造价低和开发周期短等优点，称为在实时检测和自动控制领域中广泛应用的器件，在工业生产中称为必不可少的器件，尤其是在日常生活中发挥的作用也越来越大。

本课题设计主要在MCS-51单片机上扩展I/O 口，扩展定时器定时范围，扩展键盘显示接口。

适合于我们学生用于单片机的学习掌握和一些各种科研立项等的需求。

因此，研究单片机最小系统有很大的实用意义。

三、关键字：DevKit MCS51 Lite 、AT89S51、AD/DA、RS232串口、串行EEPROM存储器、蜂鸣器、独立按键、LED、8段数码管。

四、目的要求4.1 目的：通过对单片机最小系统的研究，掌握单片机各引脚功能，理解单片机工作过程及原理，以及与各种外部扩展器件的连接，能够自己运5用单片机来解决实际问题。

4.2 任务：根据单片机最小系统的连接说明图，完成单片机最小系统的焊接以及调试。

掌握Isplay、keil 等单片机相关软件的使用。

理解小系统的工作原理，掌握实际运用单片机小系统。

五、系统原理MCS51 Lite 是由电源、复位及振荡电路、蜂鸣器电路、RS232串口电路、八段数码管显示电路、按键及LED电路、串行存储器电路、AD/DA转换电路、JTAG下载接口、Byte Blaster II下载线等部分组成。

一.什么是单片机最小系统常见的单片机最小系统为单片机能独立运行程序及控制外围电路的最简单电路，主要由单片机、晶振电路、复位电路三部分构成。

Stm32f103c8t6也不例外，构成最小的运行电路也需要以上三部分。

Stm32f103最小系统板原理图如下：二.最小系统电路Stm32单片机最小系统电路有单片机、晶振电路、复位电路。

1. 单片机Stm32f103系列单片机主要资源如图：Stm32f103c8t6工作电压为2-3.6V(一般采用3.3V)，内置64-128KBytes Flash，20KBytesSRAM，带有37个通用GPIO口(含特殊功能IO)。

在最小系统板上主要连接晶振电路、复位电路、工作电源、以及配置BOOT启动方式。

BOOT启动方式主要有三种，主闪存存储器启动、系统存储器启动、内置SRAM 启动，对应的BOOT引脚状态如下图：最常用的模式为主闪存存储器启动，即内部Flash启动，BOOT1=0，BOOT1=x(x 表示0或1均可)。

(注意三种模式的对应启动地址均不一样，内部Flash启动的地址为0x0800000)2. 晶振电路(1)主时钟晶振Stm32单片机内部自带一个8MHz的RC时钟，在符合设计需求的情况下，可通过程序在初始化时钟函数内，选择采用内部时钟。

外部主时钟晶振主要作为供单片机内核的时钟源，官方推荐晶振电路主要参数如下：Stm32单片机外部晶振为4-16MHz，常用8MHz，电路图如下：(2)RTC时钟晶振同样，RTC时钟在符合设计需求的情况下，可选用内部自带的40kHz RTC时钟。

外部晶振32.768KHz主要作为单片机内部RTC时钟的时钟源，电路图如下：3. 复位电路复位电路由RC电路及按键构成，10k电阻及1uF电容组成的RC电路;stm32单片机复位引脚为低电平有效，复位电路的作用是使单片机复位引脚在上电时，确保复位引脚至少有1ms以上的低电平状态。

复位按键的作用是当按键按下，复位引脚的被拉至低电平，单片机触发复位。

单片机最小系统讲解单片机（Microcontroller Unit，简称MCU）是指在一个芯片上集成了微处理器核心、存储器、输入输出接口和定时器等功能模块的专用集成电路。

单片机由于体积小、功耗低、成本低等优势，广泛应用于各种电子设备中。

而单片机的最小系统是指将单片机与必要的外部电路组合在一起，以实现单片机的基本功能。

本文将对单片机最小系统进行详细讲解。

一、单片机最小系统的组成单片机最小系统主要由单片机芯片、晶振、电源电路和复位电路等组成。

1. 单片机芯片单片机芯片是单片机最核心的部分，它集成了微处理器核心、存储器和各种外设接口等功能单元。

单片机芯片根据不同的应用需求，有不同的型号和规格可供选择。

2. 晶振晶振是单片机最小系统中的重要组成部分，它提供了单片机系统的时钟信号。

单片机通过时钟信号来同步各种操作，保证系统的正常运行。

3. 电源电路电源电路为单片机提供稳定的电源供电，保证单片机系统的正常工作。

一般情况下，单片机最小系统采用直流电源供电，可以是电池或者是稳压电源。

4. 复位电路复位电路是单片机最小系统中的另一个重要组成部分，它用于保证单片机系统在上电或者复位时，能够正常启动和初始化。

复位电路通常由电源复位电路和外部复位电路组成。

二、单片机最小系统的工作原理单片机最小系统的工作原理主要分为以下几个步骤：1. 上电初始化当单片机系统上电或者复位时，复位电路将在系统满足工作电压条件后，发送复位信号给单片机芯片。

单片机芯片接收到复位信号后，将会执行初始化动作，包括清除寄存器和设置初始值等。

2. 系统时钟初始化在上电初始化完成后，单片机系统将会初始化系统时钟。

系统时钟一般由晶振提供，并通过时钟分频器对时钟信号进行分频处理，以产生单片机内部各个模块需要的时钟信号。

3. 程序执行经过上电初始化和系统时钟初始化后，单片机系统就进入了正常的工作状态。

此时，单片机将开始按照程序内存中的指令顺序执行各种操作。

程序由程序员编写，并存储在单片机的闪存或者RAM中。

51单片机最小系统原理图51单片机是一种常用的微控制器，它具有体积小、功耗低、性能稳定等特点，因此在嵌入式系统中得到了广泛的应用。

而要搭建一个完整的嵌入式系统，首先需要设计并搭建一个最小系统，本文将介绍51单片机最小系统的原理图设计。

首先，我们需要明确51单片机最小系统的组成部分。

一个完整的最小系统包括51单片机、晶振、复位电路、电源电路、下载电路等几个基本部分。

其中，晶振是单片机工作的时钟信号源，复位电路用于单片机的复位控制，电源电路提供单片机所需的电源，下载电路用于单片机的程序下载。

其次，我们需要根据这几个基本部分设计出相应的原理图。

首先是晶振电路，一般使用的是12MHz的晶振，其原理图是将晶振的两端分别连接到单片机的晶振输入引脚和晶振输出引脚。

接下来是复位电路，复位电路一般由一个电阻和一个电容组成，其原理是通过电容的充放电来实现单片机的复位控制。

然后是电源电路，电源电路一般包括稳压电路和滤波电路，其原理是通过稳压电路将输入的电压稳定在单片机所需的工作电压范围内，并通过滤波电路去除电源中的杂波。

最后是下载电路，下载电路一般由一个串口电平转换芯片和一个串口接口组成，其原理是通过串口电平转换芯片将电脑串口的TTL电平转换成单片机所需的电平，并通过串口接口与单片机相连接。

最后，我们需要将这几个部分的原理图进行整合，设计出完整的51单片机最小系统原理图。

在设计原理图时，需要注意各个部分之间的连接关系，以及引脚的连接方式。

同时，还需要考虑到原理图的布局和美观性，尽量使得原理图清晰易懂，方便后续的调试和维护工作。

总的来说，设计51单片机最小系统原理图是搭建一个完整嵌入式系统的第一步，它直接关系到后续系统的稳定性和可靠性。

因此，在设计原理图时需要认真对待，确保各个部分的连接正确，电路设计合理，从而为后续的系统开发奠定良好的基础。

希望本文的介绍能够对大家有所帮助，谢谢阅读。

51单片机最小系统原理
51单片机最小系统是指由51单片机芯片、时钟电路、复位电路和电
源电路等组成的最基本的硬件系统。

它是进行51单片机软件开发和运行
的基础，对于学习和应用51单片机技术来说非常重要。

下面将详细介绍
51单片机最小系统的原理。

1.51单片机芯片
51单片机是由英特尔公司推出的一种8位微控制器，是指基于哈佛
结构、具有复杂存储器结构和指令集的通用型单片机。

51单片机具有很
强的通用性，广泛应用于各种嵌入式系统和控制系统中。

常用的51单片
机芯片有AT89C51、AT89S52等。

2.时钟电路
时钟电路是指为51单片机提供稳定的时钟信号的电路。

由于51单片
机是以时序为基础进行工作的，因此时钟信号对于单片机的运行至关重要。

一般来说，时钟电路采用晶体振荡器作为时钟源，晶体振荡器的频率一般
为11.0592MHz。

时钟电路还包括电容和电阻等元件，用于保持晶体振荡
器的稳定性。

3.复位电路
复位电路是指对51单片机进行复位操作的电路。

当51单片机上电或
按下复位按钮时，复位电路会向单片机的复位引脚发送一个复位信号，使
单片机回到初始状态。

复位电路一般由电源滤波电路、复位电容和复位电
阻等元件组成。

4.电源电路
电源电路是指为51单片机提供稳定的电源电压的电路。

由于51单片机对电源电压的要求较高，一般在3.3V至5V之间，因此电源电路需要将输入的电源电压进行适当的处理，使其保持在合适的范围内。

电源电路一般由稳压电路、电容和电阻等元件组成。

单片机最小系统的原理
单片机最小系统是指由单片机、晶振、复位电路和稳压电源组成的基本硬件系统。

其原理是通过晶振提供时钟信号，使单片机按照一定的频率工作，通过复位电路对单片机进行初始化，保证系统的正确启动。

稳压电源则为单片机提供稳定的工作电压，保证系统正常运行。

具体原理如下：
1. 晶振：晶振作为系统的时钟源，通过产生规律的振荡信号来控制单片机的工作节奏。

晶振一般由晶体振荡器和电容、电阻等元件组成。

当电压施加在晶体上时，晶体会因为压电效应而发生振荡，产生稳定的频率信号，供给给单片机使用。

2. 复位电路：复位电路用于保证系统正常启动和单片机在出现异常情况下的复位。

当电源接通时，复位电路会向单片机的复位引脚提供一个低电平信号，使单片机处于复位状态，进行初始化操作。

当复位信号解除后，单片机开始正常工作。

3. 稳压电源：稳压电源为单片机提供稳定的工作电压。

单片机在工作过程中需要一定的电压供应，而供电电压的稳定性对于单片机的正常工作至关重要。

稳压电源通常由变压器、整流电路、滤波电路和稳压电路等组成，通过将输入的交流电转化为稳定的直流电供给单片机使用。

通过以上几个基本硬件组成，单片机最小系统可以实现对于输入输出的控制、数据处理和存储等功能。

它是单片机应用开发
的基础，提供了一个可靠的硬件平台，方便对单片机进行编程和开发各种应用。

单片机最小系统原理
单片机最小系统原理是指由单片机芯片、外部时钟电路、复位电路和电源电路等核心元件组成的最基本的硬件系统。

其原理主要包括以下几个方面：
1.单片机芯片：单片机芯片是整个最小系统的核心，它包含了
处理器核心、存储器、输入输出接口以及各种外设控制器等功能模块。

根据不同的应用需求和性能要求，可以选择不同型号的单片机芯片。

2.外部时钟电路：单片机需要一个外部时钟信号来提供时钟脉冲，以驱动其内部的各种时序操作。

外部时钟电路一般由晶振、电容和电阻等元件组成，通过晶振产生一个稳定的时钟信号，并通过时钟引脚传递给单片机芯片。

3.复位电路：复位电路用于在单片机上电或者出现异常情况时
将单片机恢复到初始状态。

它包括一个复位电源和一个复位电路。

复位电路通过监测电源电压或者外部复位信号，当监测到复位条件满足时，会将复位电源信号提供给单片机芯片，从而实现复位操作。

4.电源电路：单片机需要一个稳定的电源电压来正常运行。

电
源电路主要包括直流电源的接入、稳压电路以及滤波电路等。

稳压电路和滤波电路可以保证单片机工作时的电源电压稳定，并且滤除电源中的噪声干扰。

通过以上几个元件的组合，单片机最小系统可以实现对单片机芯片进行编程和控制，以实现各种不同应用的功能需求。

stc89c52单片机的最小系统工作原理stc89c52单片机是一种常见的单片机芯片，广泛应用于各种电子设备和嵌入式系统中。

它具有成本低、性能稳定、易于编程等优点，在电子行业中得到了广泛的应用。

stc89c52单片机的最小系统是指将其与外围电路连接起来，使其能够正常工作的最基本的电路配置。

最小系统主要由晶振电路、电源电路、复位电路、编程电路和I/O口电路组成。

晶振电路是stc89c52单片机最小系统中非常重要的部分，它提供了时钟信号，使单片机能够按照一定的时间间隔执行指令。

stc89c52单片机通常采用12MHz晶振，通过晶振电路将晶振与单片机相连接，使其能够工作在所需的频率下。

电源电路是为stc89c52单片机提供工作电压的部分，它通常由稳压电路和滤波电路组成。

稳压电路可以将电源电压稳定在单片机所需的工作电压范围内，以保证单片机正常工作。

滤波电路则可以滤除电源中的噪声和干扰信号，保证单片机的工作稳定性。

复位电路是stc89c52单片机最小系统中的另一个重要部分，它可以在单片机上电或复位时将其复位到初始状态。

复位电路通常由复位电阻和电容组成，当单片机上电或复位时，复位电路会将单片机复位到初始状态，使其能够按照程序的要求重新开始执行。

编程电路是stc89c52单片机最小系统中负责编程和调试的部分，它通常由编程接口和下载线组成。

通过编程电路，我们可以将编写好的程序下载到单片机中，并可以通过调试工具对单片机进行调试和测试。

I/O口电路是stc89c52单片机最小系统中与外部设备进行数据交换的部分，它通常由输入电路和输出电路组成。

输入电路可以将外部设备的信号输入到单片机中，输出电路则可以将单片机中的信号输出到外部设备中。

通过将上述各个部分连接起来，就可以构成stc89c52单片机的最小系统。

在最小系统中，晶振电路提供时钟信号，电源电路提供工作电压，复位电路提供复位功能，编程电路提供编程和调试功能，而I/O口电路则与外部设备进行数据交换。
