电能表与电功【学习过程】（一）电功的概念手推玩具车，人对车做了功，人体内的化学能转化为车的动能，机械能和内能可以相互转化，机械能和内能的相互转化是通过________来实现的。
我们家庭中有许多用电器，电灯将_______能转化为______能和______能、电风扇将______能转化为______能，饮水机和电热水壶将______能转化为_______能。
用电器在使用的过程中消耗了电能，将电能转化为了其他形式的能，于是我们采用“类比法”的思想就说在这个过程中电流也做了功，简称电功。
1．叫做电功。
电流做了多少功，电路中（的用电器）就消耗了多少。
电路中就有多少______能转化为_______________能。
例如某白炽灯消耗电能100J，则意味着电流通过白炽灯时做功J，就有J的电能转化为100J的内能和光能。
（二）探究影响电流做功多少的因素1．猜想：影响电流做功多少的因素可能有。
你这样猜想是根据什么样的生活经验或学习经验得到的？2．设计实验：（1）电功的多少与多个因素有关，要探究与其中一个因素的关系，应采用法。
（2）实验中如何比较电流做功的多少呢？实验中我们选择小灯泡做实验，可以根据电灯的____________________来比较相同时间内电流做功的多少，这种方法称为_________法。
3．探究电功与电压的关系（1）实验思路：保证_______、___________相同，措施是将灯泡联在电路中；使不同，措施是取两个规格（选填“相同”或“不同”）的灯泡；用（选填“电压表”或“电流表”）测量它们两端的电压，并观察灯泡的。
（2）请你在虚框内画出相应的电路图：（3）实验后请你填写下表：（4）分析表格内容，你的结论是：______________________________________________。
4．探究电功与电流的关系（1）实验思路：使_______和_________相同，措施是将灯泡联在电路中；开关放在（选填“干路”或“支路”）中；使不同，措施是取两个规格（选填“相同”或“不同”）的灯泡，用（选填“电压表”或“电流表”）分别测出通过它们的电流，并观察灯泡的亮度。

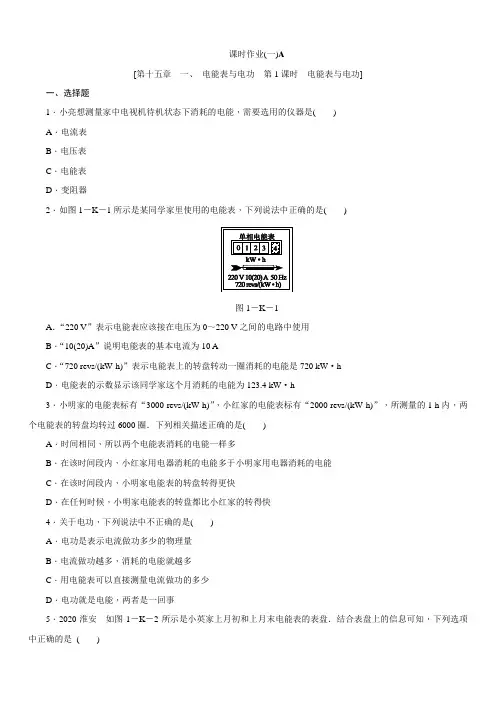

课时作业(一)A[第十五章一、电能表与电功第1课时电能表与电功]一、选择题1．小亮想测量家中电视机待机状态下消耗的电能，需要选用的仪器是()A．电流表B．电压表C．电能表D．变阻器2．如图1－K－1所示是某同学家里使用的电能表，下列说法中正确的是()图1－K－1A．“220 V”表示电能表应该接在电压为0～220 V之间的电路中使用B．“10(20)A”说明电能表的基本电流为10 AC．“720 revs/(kW·h)”表示电能表上的转盘转动一圈消耗的电能是720 kW·hD．电能表的示数显示该同学家这个月消耗的电能为123.4 kW·h3．小明家的电能表标有“3000 revs/(kW·h)”，小红家的电能表标有“2000 revs/(kW·h)”，所测量的1 h内，两个电能表的转盘均转过6000圈．下列相关描述正确的是()A．时间相同，所以两个电能表消耗的电能一样多B．在该时间段内，小红家用电器消耗的电能多于小明家用电器消耗的电能C．在该时间段内，小明家电能表的转盘转得更快D．在任何时候，小明家电能表的转盘都比小红家的转得快4．关于电功，下列说法中不正确的是()A．电功是表示电流做功多少的物理量B．电流做功越多，消耗的电能就越多C．用电能表可以直接测量电流做功的多少D．电功就是电能，两者是一回事5．2020·淮安如图1－K－2所示是小英家上月初和上月末电能表的表盘．结合表盘上的信息可知，下列选项中正确的是()图1－K－2A．小英家电路中的干路电流不得超过10 AB．小英家上个月消耗的电能为1011 kW·hC．电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2 JD．电能表上指示灯闪烁的次数越多，说明电路中消耗的电能越多二、填空题6．电能表是测量电路消耗____________的仪表；常用的电能单位有________和__________. 1 kW·h＝________度＝________J.链接例1方法指导7．2019·广东如图1－K－3所示，电能表的示数为________kW·h，在某段时间内，电能表的转盘转过1800圈，则此段时间内消耗了________度电能．图1－K－38．如图1－K－4所示的电能表在某段时间内表中的示数由07518变为07520，则该电能表的转盘转动了________圈.图1－K－49．小强家上月底和本月底电能表的示数如图1－K－5所示，小强家所在地区每度电的电费是0.6元，那么本月他家消耗的电能为____________kW·h，合__________J，本月应交电费________元．图1－K－510．某同学家的电能表4月末抄表时的示数如图1－K－6所示，若4月应交电费45元，且电价为0.5元/度，则3月末抄表时的示数应为________kW·h；从电能表表盘上你还能得到的信息有：_______________________________________________________________________________________________________________________________________(写出一条即可)．图1－K－611．江西居民生活用电试行阶段电价听证方案：每月耗电第一挡电量为150度及以内，维持现行价格不变，即每度电0.6元；第二挡电量为151度至280度，每度电0.65元；第三挡电量为281度以上，每度电0.9元．小袁家上月初和上月底电能表的示数如图1－K－7所示，则她家上月用电量为________kW·h；如果依据此听证方案计算，她家上个月电费要比原来多付________元．图1－K－712．当电能转化为其他形式的能时，我们就说电流做了________．电流通过电动机做了100 J的功，表示有100 J的电能转化为________J的________能和________能．三、连线题13．请用笔画线，把用电器与对应的能量转化形式连接起来．无轨电车电能转化为内能电炉电能转化为动能电镀槽电能转化为内能和光能白炽电灯电能转化为化学能四、计算题14．小红家的电能表标有“3000 r/(kW·h)”字样，小红观察到10 min内电能表的转盘转过1800 圈；小明家的电能表标有“500 imp/(kW·h)”字样，小明观察到10 min内电能表的指示灯闪烁了250次．请你分别计算出10 min内小红、小明家各消耗了多少度电.15．某感应式电能表的表盘上标有“3000 r/(kW·h)”字样．(1)若测得该电能表接在电路中时转盘在8 min内转了30圈，则电路在该段时间内消耗的电能是多少千瓦时？合多少焦耳？(2)若电路中只接了一台电视机，5 min内该电视机消耗的电能为0.015 kW·h，则在这段时间内该电能表转盘转过的圈数为多少？16．电能表是测量用电器消耗电能多少的仪表，小华同学将某用电器单独接入电路中，该用电器正常工作5 min 消耗的电能为0.055 kW·h，此时电能表的转盘正好转了110圈，则该电能表的参数应是() A．2400 r/(kW·h) B．2000 r/(kW·h)C．1500 r/(kW·h) D．1200 r/(kW·h)详解详析1．C[解析] 电流表是用来测量电流的仪表，故A错误；电压表是用来测量电压的仪表，故B错误；电能表是用来测量电路消耗电能多少的仪表，故C正确；变阻器可以改变其接入电路中的电阻大小，不能用来测量电能，故D错误．2．B[解析] “220 V”表示电能表应该接在电压为220 V的电路中使用，故A错误；“10(20)A”，10 A表示电能表的基本电流，“(20) A”是电能表能满足测量准确要求，且能长期正常运行的最大电流值，故B正确；“720 re v s/(kW·h)”表示电路中每消耗1 kW·h的电能，电能表的转盘转动720圈，故C错误；电能表的示数为123.4 kW·h，是指电能表接入电路后，电路中用电器消耗的总电能，不是该同学家这个月消耗的电能，该同学家这个月消耗的电能等于月末示数减去月初示数，故D错误．3．B[解析] 由于电能表是测量电路中消耗电能多少的仪表，故电能表本身消耗的电能无法比较，故A错误；电能表的转盘转过6000圈，则小明家用电器消耗的电能为W1＝6000 re v s3000 re v s/（kW·h）＝2 kW·h，小红家用电器消耗的电能为W2＝6000 re v s2000 re v s/（kW·h）＝3 kW·h，所以小红家用电器消耗的电能多于小明家用电器消耗的电能，故B正确；所测量的1 h内，两电能表的转盘均转过6000圈，所以两电能表转盘转得一样快，故C错误；电能表是测量电路中消耗电能多少的仪表，在相同时间内，如果小红家消耗的电能是小明家的1.5倍以上，小红家电能表的转盘转得较快，故D错误．4．D[解析] 电流所做的功叫作电功，A正确；电流做了多少功，电路中就消耗了多少电能，B正确；电能表是用来测量电路消耗电能多少的仪表，可以直接测量电流做功的多少，C正确；电功是电流所做的功，电能是一种能量，电功不是电能，D错误．5．D[解析] 由图知电能表允许通过的最大电流为40 A，因此小英家干路中的电流不得超过40 A，故A错误；小英家上月消耗的电能：5647.8 kW·h－5546.7 kW·h＝101.1 kW·h，故B错误；指示灯闪烁320次消耗的电能：W＝3201600kW·h＝0.2 kW·h，故C错误；1600 imp/(kW·h)表示电路中每消耗1 kW·h的电能，指示灯闪烁1600次，电能表上指示灯闪烁的次数越多，电路中消耗的电能越多，故D正确．6．电能多少焦耳(J)千瓦时(kW·h) 13．6×1067．201.90.5[解析] (1)电能表最后一位是小数位，单位是kW·h，从电能表上可以读出电能表的示数为201.9 kW·h；(2)由“3600 r/(kW·h)”可知电路中每消耗1 kW·h的电能，电能表的转盘转动3600圈．电能表的转盘转了1800圈，消耗的电能：W＝1800 r3600 r/（kW·h）＝0.5 kW·h.8．500[解析] 在某段时间内消耗电能：W ＝752.0 kW ·h －751.8 kW ·h ＝0.2 kW ·h ，该电能表的转盘转动圈数n ＝2500 r /(kW ·h )×0.2 kW ·h ＝500 r .9．300 1.08×109 180[解析] 小强家本月消耗的电能：W ＝1081.5 kW ·h －781.5 kW ·h ＝300 kW ·h ＝300×3.6×106 J ＝1.08×109 J ，他家需要交的电费：300 kW ·h ×0.6元/(kW ·h )＝180元．10．841.6 电能表适用的额定电压为220 V (或电路中每消耗1 kW ·h 的电能，电能表的转盘转动2500圈；或电能表的基本电流是5 A )[解析] 该电能表的示数是931.6 kW ·h ，根据4月交电费45元以及电价为0.5元/度，可知4月消耗的电能为90 kW ·h ，所以3月末抄表时的示数为931.6 kW ·h －90 kW ·h ＝841.6 kW ·h .11．215 3.25[解析] 小袁家上月用电量为6327.1 kW ·h －6112.1 kW ·h ＝215 kW ·h .原来需交电费215 kW ·h ×0.6元/(kW ·h )＝129元；据此听证方案计算，她家上个月需交电费为150 kW ·h ×0.6元/(kW ·h )＋65 kW ·h ×0.65元/(kW ·h )＝132.25元．所以如果据此听证方案计算，她家上个月电费要比原来多付：132.25元－129元＝3.25元．12．功 100 机械 内 [解析] 当电能转化为其他形式的能时，我们就说电流做了功，电流通过电动机做功，将电能转化为机械能和内能．13．如图所示14．小红家消耗的电能：W ＝1800 r 3000 r /（kW ·h ）＝0.6 kW ·h ＝0.6度；小明家消耗的电能：W′＝250 imp 500 imp /（kW ·h ）＝0.5 kW ·h ＝0.5度． 15．(1)电路在该段时间内消耗的电能：W ＝n N ＝30 r 3000 r /（kW ·h ）＝0.01 kW ·h ， 0．01 kW ·h ＝0.01×3.6×106 J ＝3.6×104 J .(2)电能表转盘转过的圈数：n ′＝3000 r /(kW ·h )×0.015 kW ·h ＝45 r .16． B。
给我一个支点，可以撬起整个地球。
——阿基米德九年级物理15.1《电能表与电功》课时练习一、选择题：1、测量电功应选用的仪表是（）A．电流表 B．电压表 C．电能表 D．电压表和电流表2、日常生活中所说的“度”是下列哪个物理量的单位（）A．电功B．电压C．电流D．电阻3、从能量转化的观点来看，电流通过白炽灯，灯丝灼热发光，是消耗了电能而得到了其他形式的能．在这个过程中( )A．电能只转化为光能B．电能转化为内能和光能C．电能只转化为内能D．电能转化为光能和化学能4、如图，导体A、B是由同种材料做成的，A和B长度相等，但A比B的横截面积大，当S 闭合后，在相同时间内，下列叙述正确的是（）A．电流通过A、B所做的功是W A>W BB．电流通过A、B所做的功是W A<W BC．因为它们串联，电流相等，所以电流通过A、B所做的功是W A=W BD．因为它们两端电压大小不等，无法比较电流通过A、B所做功的大小5、电流在一段电路上做了多少功，决定于电路的 ( )A．电流和通电时间 B．电流和这段电路两端的电压C．电流、这段电路两端的电压和电路的电阻D．电流、通电时间和这段电路两端的电压6、使用一盏调光灯，在1 min内灯丝两端的电压由200 V降到100 V，通过它的电流由2.5A 降为0.15 A，此过程中灯丝消耗的电能是1800 J，可知电流通过灯丝所做的功为( ) A．900J B．1800 J C．1950 J D．3 000 J7、通过某吸尘器的电流约为2.6A，1min内电流所做的功是34320J，则其两端的电压约是( )A．220V B．110V C．380V D．2V8、如图所示的四个电路中，电源电压相同，电阻R1>R2，且通电时间相同，则电路中电流所做的总功从大到小的排列顺序是( )A．(c)、(b)、(a)、(d)B．(d)、(c)、(b)、(a)C．(d)、(b)、(a)、(c)D．(a)、(b)、(c)、(d)9、小明家中的电能表如图3所示，下列说法中不正确的是（）A．每消耗1kW·h电能，电能表的转盘转了2500转B．电能表的额定电压为220V，允许通过的最大电流为10AC．小明家中“220V 7A”的电烤炉和“220V 5A”的电热壶可以同时正常工作D．电能表读数的单位是kW·h10、电能表是测量用电器消耗电能的仪表，小华想验证他家电能表表盘上标注的每千瓦时的转数是否准确，于是，将标有“220V 3A”的用电器单独接入电路中，当该用电器正常工作5min后，电能表的转盘正好转了110r，则该电能表每千瓦时的实际转数应是（）A．2400r B．2000r C．1500r D．1200r二、填空题：11、一个小电动机在12V的电压下，电流在0.5min内做功180J，通过电动机的电流是 A。

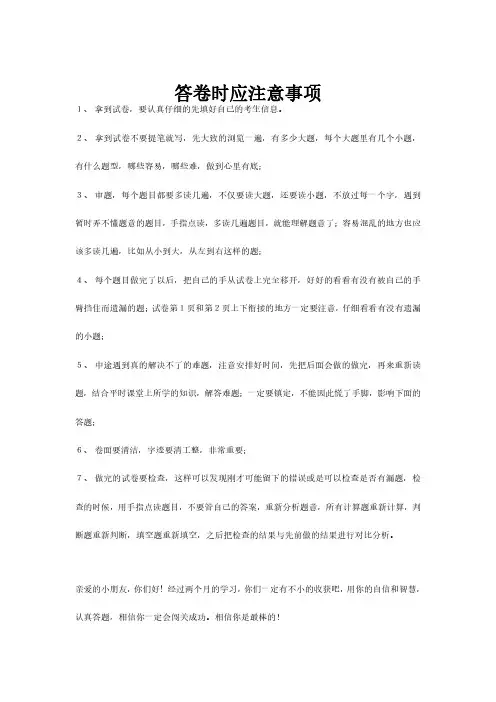

答卷时应注意事项１、拿到试卷，要认真仔细的先填好自己的考生信息。
２、拿到试卷不要提笔就写，先大致的浏览一遍，有多少大题，每个大题里有几个小题，有什么题型，哪些容易，哪些难，做到心里有底；３、审题，每个题目都要多读几遍，不仅要读大题，还要读小题，不放过每一个字，遇到暂时弄不懂题意的题目，手指点读，多读几遍题目，就能理解题意了；容易混乱的地方也应该多读几遍，比如从小到大，从左到右这样的题；４、每个题目做完了以后，把自己的手从试卷上完全移开，好好的看看有没有被自己的手臂挡住而遗漏的题；试卷第１页和第２页上下衔接的地方一定要注意，仔细看看有没有遗漏的小题；５、中途遇到真的解决不了的难题，注意安排好时间，先把后面会做的做完，再来重新读题，结合平时课堂上所学的知识，解答难题；一定要镇定，不能因此慌了手脚，影响下面的答题；６、卷面要清洁，字迹要清工整，非常重要；７、做完的试卷要检查，这样可以发现刚才可能留下的错误或是可以检查是否有漏题，检查的时候，用手指点读题目，不要管自己的答案，重新分析题意，所有计算题重新计算，判断题重新判断，填空题重新填空，之后把检查的结果与先前做的结果进行对比分析。
亲爱的小朋友，你们好!经过两个月的学习，你们一定有不小的收获吧，用你的自信和智慧，认真答题，相信你一定会闯关成功。
相信你是最棒的！九年级物理苏科版下册《15.1电能表与电功》课堂练习一、选择题1．小明家中的电能表如图所示，下列说法中不正确的是A．每消耗1kW·h电能，电能表的转盘转了2500转B．电能表的额定电压为220V，允许通过的最大电流为10AC．小明家中“220V7A”的电烤炉和“220V5A”的电热壶可以同时正常工作D．电能表读数的单位是kW·h2．家庭电路中，测量用户消耗电能多少的是A．电流表B．电压表C．电能表D．试电笔3．关于电功，下列说法中正确的是A．用电器通电的时间越短，电流做的功一定越少B．通过用电器的电流越大，电流做的功一定越多C．用电器两端的电压越小，电流做的功一定越少D．用电器消耗的电能越大，电流做的功一定越多4．如图所示,只闭合开关S1与同时闭合开关S1、S2相比,在相同时间内电路消耗的电能会（）A．减少B．增多C．不变D．无法判断5．某小灯泡的电阻是12Ω,接到6V的电路中,通电300s,电流做功（）A．2160kW·h B．2160J C．900J D．360J6．一只电能表标有“3000r/（kW·h）”字样,现观察转盘转了45圈,那么用电器共消耗了多少电能（）A．1.35×105J B．1.35kW.h C．0.15kW·h D．5.4×104J7．以下是同学们对“电能”的讨论,其中不正确的是（）A．电流做功的过程就是电能转化为其他形式能的过程B．电能表是用来计量用电器在一段时间内消耗电能的仪表C．电能的国际单位是“焦耳”D．1kW·h=1J8．如图所示，电源两端电压不变，R1：R2=2：1．先闭合开关S1，经过60s再闭合开关S2，再经过30s断开开关S1、S2．在这90s中电流通过电阻R1做功W1与电流通过电阻R2做功W2之比为（）A．3：4B．4：3C．3：2D．1：19．如图所示，对于电能表面板上的一些参数的理解，下列说法错误的是（）A．此时电能表的读数为120.7度B．“10(20)A”是指这个电能表使用时正常工作电流为10安或20安C．“220V”是指这个电能表应该在220伏的电路中使用D．“600revs/ kW h×”是指用电器每消耗1千瓦时电能，电能表的转盘转过60转10．一个标有“220V100W”字样的电熨斗，下列有关它的说法正确的是A．该电熨斗的额定电压是220VB．该电熨斗正常工作1h，消耗的电能是100kW·hC．该电熨斗正常工作时的电阻是484ΩD．该电熨斗在110V电压下工作时的实际功率是50W二、填空题11．电流做功的过程，实际上是_____能转化为_____能的过程．电流通过电炉时，电能转化为_____能；电流通过电风扇时，电能转化为_____能；给手机电池充电时，电能转化为_____能．12．某次雷电的电流是2×104A,电压约为1×108V,放电时间约为0.001s,这次雷电释放的能量是____J。
