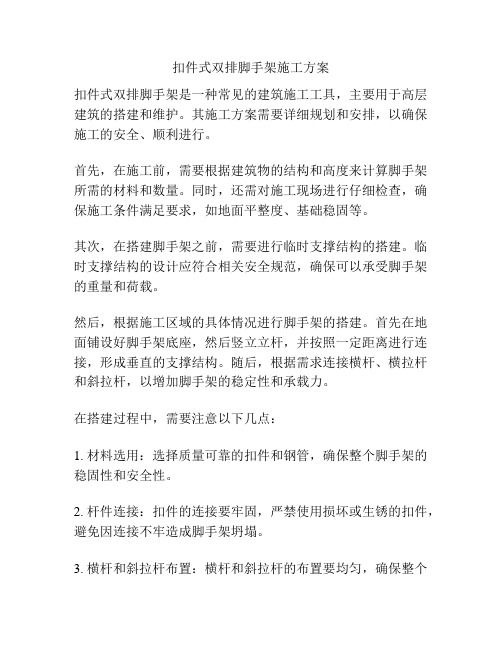

扣件式双排脚手架施工方案扣件式双排脚手架是一种常见的建筑施工工具，主要用于高层建筑的搭建和维护。
其施工方案需要详细规划和安排，以确保施工的安全、顺利进行。
首先，在施工前，需要根据建筑物的结构和高度来计算脚手架所需的材料和数量。
同时，还需对施工现场进行仔细检查，确保施工条件满足要求，如地面平整度、基础稳固等。
其次，在搭建脚手架之前，需要进行临时支撑结构的搭建。
临时支撑结构的设计应符合相关安全规范，确保可以承受脚手架的重量和荷载。
然后，根据施工区域的具体情况进行脚手架的搭建。
首先在地面铺设好脚手架底座，然后竖立立杆，并按照一定距离进行连接，形成垂直的支撑结构。
随后，根据需求连接横杆、横拉杆和斜拉杆，以增加脚手架的稳定性和承载力。
在搭建过程中，需要注意以下几点：1. 材料选用：选择质量可靠的扣件和钢管，确保整个脚手架的稳固性和安全性。
2. 杆件连接：扣件的连接要牢固，严禁使用损坏或生锈的扣件，避免因连接不牢造成脚手架坍塌。
3. 横杆和斜拉杆布置：横杆和斜拉杆的布置要均匀，确保整个脚手架的稳定性和平衡性。
4. 基础处理：地面需要进行整平和加固，保证脚手架的稳定性和安全性。
5. 安全设施：在脚手架的外圈设置防护栏杆和安全网，确保工人的安全，避免高处坠落事故发生。
最后，在脚手架搭建完成后，需要进行检查和测试，确保整个脚手架的承载能力和稳定性符合要求。
扣件式双排脚手架施工方案的制定和实施是确保施工安全和顺利进行的重要保障。
在实施过程中，要严格按照相关规范和标准操作，确保脚手架的牢固性和稳定性，保障工人的安全。
此外，还要加强施工现场的管理，定期检查和维护脚手架，预防潜在的安全隐患。
双排脚手架施工方案双排脚手架施工方案1一、脚手架方案选择结合本工程结构形式，实际施工特点，建筑物四周搭设落地式全高全封闭的扣件式双排脚手架。
架此架为一架三用，及用于结构施工和装饰施工，同时兼做安全防护。
脚手架搭设采用双排单立杆。
立杆离结构外沿0.3m，横距为1m，纵距为1.5m，大横杆步距为1.5m二、构造要求及技术措施1、地基处理，搭设场地必须平整，基础上底座下设置300__300__300mm砼墩，布设必须平稳，不得悬空，并设置排水措施。
2、立杆：全楼脚手架采用双排单立杆，立杆顶端高出结构檐口上皮1.5m，立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接。
接头交错布置，两个相邻立柱接头避免出现同步同跨内，并在高度方向错开的距离不小于50cm3、大横杆：大横杆置于小横杆之下，在立柱的两侧，用直角扣件与立柱扣紧，其长度大于3跨，不小于6m，同一步大横杆之间要交圈。
大横杆采用对接扣件连接，其接头交错布置，不在同步、同跨内。
相邻接头水平距离不小于50cm，各接头距立柱的距离不大于50cm。
4、小横杆：每一立杆与横杆相交处，都必须设置一根小横杆，并采用直角扣件扣紧，在大横杆上，该杆轴线偏离主节点的距离不大于15cm，小横杆间距应与立杆柱间距相同，且根据作业层脚手板搭设的需要可在两立柱之间等距离增设小横杆。
小横杆伸出外排大横杆边缘距离不小于10cm，伸出里排大横杆在立柱处相向布置。
双排脚手架施工方案2为进一步贯彻《建筑施工安全检查标准》（JGJ59-99），实现安全管理规范化、科学化，确保规范施工安全生产，根据该工程建筑结构和施工特点、特编制该施工方案。
1工程概况1.1本工程位于：建筑层次：五层建筑面积：大约20__平方米1.2基础处理，采用夯实、找平。
2搭设方案2.1材料及规格选取根据JGJ59-99标准要求，采用钢管搭设，钢管尺寸采用φ48×3.5MM，并使用钢扣件。
2.2搭设尺寸2.2.1搭设总高度约18米，要求随施工进度搭设，高度超出施工层1.5米。
双排扣件式钢管落地脚手架施工方案一、前期准备工作1、施工前应按要求制定施工方案，并由专业技术人员审核。
脚手架搭设前应有施工单位与建设单位签发一份共同确认文件，确认脚手架搭设的方案、设计及监理人员，据此开展脚手架施工。
2、根据实际需要，购买符合国家标准要求的脚手架材料，并按照要求进行检查验收。
3、将所购脚手架材料按照规定的标准进行存储和管理，确保材料在施工中的安全和质量。
4、根据施工现场情况和要求，选定适当的搭设脚手架的场地，并进行场地的清洁、整理和平整。
二、脚手架基本搭设方式1、搭设脚手架应按照设计方案进行，并确保构件的正确连接和牢固。
2、搭设双排扣件式钢管落地脚手架的基本步骤如下：（1）首先搭设底轮轨道，即在施工场地的地面上确定轮轨的位置，采用钢管支架固定，轨道之间的间距应根据规定要求进行调整，保证其平整度和稳定性。
（2）安装脚手架的立杆，即在轮轨上面竖立起立杆，根据要求进行调整和定位，然后按要求安装横杆和斜杆，使立杆之间相互连接成一个完整的框架。
（3）安装斜撑和水平杆，即将斜撑和水平杆搭接在立杆和横杆之间，定位并进行调整。
（4）安装横向脚手板，即将横向脚手板按照要求铺在水平杆上面，中间需要留有间隙以便于铺设纵向脚手板。
（5）安装纵向脚手板，即将纵向脚手板沿着横向脚手板方向进行铺设，要求铺设平整、牢固，并留有合适的间隙便于后续的施工。
（6）按照要求安装扶手和斜梯等设施，确保脚手架的安全和舒适性。
三、脚手架施工注意事项1、脚手架的搭设和使用应符合相关安全规定和技术要求，确保施工现场的安全和稳定性。
2、在脚手架搭设过程中，应注意队列参考，保证结构的平衡，避免搭建过程中出现倾斜和脆弱的情况。
3、脚手架的搭建过程中，应注意安全检查和修整，确保脚手架的稳定性和牢固性，避免使用过程中发生事故。
4、施工过程中应注意脚手架的使用规范和维护，确保施工人员的安全和脚手架的良好状态。
5、施工完成后，应对脚手架进行检查、清理和退件，确保脚手架的完好无损，以便于后续的使用和管理。
施工方案-双排扣件式钢管落地脚手架施工方案一、施工前的准备工作1.制定详细的施工方案，包括脚手架的搭建和拆除工作，以及安全问题和应急措施等。
2.根据搭建地点和要求，准确计算脚手架所需的材料和工具，包括钢管、扣件、板材、脚轮、绳索等。
3.施工前应对材料进行检查，确保所有的材料符合要求且无损坏。
4.在现场选择合适的场地搭建脚手架，在搭建前应对场地平整、通风和安全等方面进行评估。
5.确定脚手架的设计方案，并进行必要的图纸、加固和计算等工作。
二、搭建双排扣件式钢管落地脚手架1.铺设脚手架基础，根据设计要求将脚手架场地的地面作必要的准备和处理。
（注意：脚手架基础需平实牢固、无坑洼危险）2.立杆: 立柱的长度应小于等于轴向压力的安全跨度，高度不宜超过6米（不在安装间隙内），根据要求，将钢管竖立至位（以为基础），并采用卡扣的方式加固，保持在不倾斜的情况下.3.连梁: 连梁应该按照设计方案要求，在现场剪断、放入扣件，并进行固定。
4.依次搭建梯子架，进行必要的调整和加固，并注意施工人员的安全。
5.加装中横、斜杠、水平杆等配件，确保脚手架稳定性，并进行调整和定位。
6.在搭建完毕后，进行必要的检查和测试，确保脚手架符合要求，安全可靠，稳定坚固。
三、拆除双排扣件式钢管落地脚手架1.在拆除前，应撤去所有脚手架上的材料和工具，并清除所有的垃圾和污染。
2.按照反向顺序进行拆卸，先将配件（包括水平杆、斜杠、中横等）分离，然后分段分层撤除脚手架。
3.在拆除的过程中，注意工人的安全，并采取必要的防护措施以避免任何意外发生。
4.完成拆除后，确保现场干净整洁，并清除任何留存的材料和物品。
四、安全应急措施1.在施工过程中，所有工人应穿戴符合工作要求的服装和防护装置，并特别注意高处安全和脚手架稳定。
2.在施工现场设置警示标志，标明搭建、维护和拆除的范围和过程。
3.在脚手架搭建过程中，应保证钢管和扣件的选择和数量符合要求，所有配件应嵌入或紧靠在钢管内部。
双排落地式扣件钢管脚手架施工方案双排落地式扣件钢管脚手架是一种常用的临时性施工设备，适用于各种建筑施工工程，如房屋、大桥、隧道等。
它具有搭建简单、可调节和拆装方便的特点，能够提供安全可靠的工作平台，提高施工效率和工作质量。
本文将对双排落地式扣件钢管脚手架的施工方案进行详细介绍。
一、施工前准备工作1. 明确施工任务和进度，编制详细的施工计划，并确定所需的施工人员和设备。
2. 根据设计要求和工程实际情况，制定施工方案，并编制安全技术措施和操作规程。
3. 检查施工现场的地基情况，确保地基平整、坚固，无杂物、坑洞等情况。
4. 准备好所需的双排落地式扣件钢管脚手架和配件，包括钢管、扣件、脚手架杆、水平杆、连接杆等。
二、脚手架的搭设1. 根据施工图纸和设计要求确定脚手架的位置和高度，并按照所制定的施工方案进行搭设。
2. 搭设主框架：先确定主竖杆的位置，然后根据搭设高度和宽度要求，安装竖杆、横杆和斜杆，形成脚手架主框架。
3. 安装水平杆和连接杆：在主框架的横杆上安装水平杆，使用连接杆将主框架连接起来，保证整个脚手架的稳定性。
4. 安装工作平台：在搭设好的脚手架上安装工作平台，注意平台的平整和稳固，使用地脚卡和安全绳进行固定。
5. 检查脚手架的搭设质量和稳定性，确保脚手架能够承受施工荷载和风压。
三、脚手架的使用和维护1. 在使用脚手架前，检查脚手架的搭设是否符合要求，确认脚手架的稳固和安全。
2. 使用脚手架时，必须按照规定的通道和登高位置上下，不得跨越脚手架的栏杆或随意攀爬。
3. 在工作过程中，不得向脚手架上抛投杂物，严禁一次性载重量超过承载力的物品。
4. 定期对脚手架进行检查和维护，保持脚手架的稳定性和安全性。
如发现松动、裂纹和变形等情况，应及时采取措施加以修复或更换。
5. 在恶劣的天气条件下，如大风、雨雪天气，应暂时停止使用脚手架，防止脚手架的倒塌和意外发生。
四、施工安全措施1. 在脚手架搭设过程中，设置警示标志，阻止无关人员靠近施工现场。
脚手架工程施工方案第一章编制依据1.1涟水首府〃国际花苑 1#、 2#、 4#、 5#楼工程的设计施工图纸。
1.2涟水首府〃国际花苑 1#、 2#、 4#、 5#楼工程的施工组织设计。
1.3建筑施工高处作业安全技术规范 JGJ80-911.4混凝土结构工程施工及验收规范(GB50204-20021.5江苏省建设工程危险性较大的分部分项工程安全管理实施细则1.6特殊作业人员安全技术考核管理规定(GB5306-851.7建筑结构荷载规范(GB50009-20011.8建筑施工扣件式钢管脚手架安全技术规范(JGJ130-20011.9建筑施工安全检查标准 JGJ59-99。
1.10相关的参考资料:建筑施工手册、简明施工计算手册、实用建筑施工安全手册、建筑施工脚手架实用手册。
第二章工程概况2.1工程名称:首府〃国际花苑 1#、 2#、 4#、 5#楼工程2.2工程地址:在涟城镇淮浦路与泰安路交叉路口2.3建设单位:江苏五建建设集团工程有限公司2.4设计单位:江苏省子午建筑设计有限责任公司2.5建筑功能:1#楼:地下一层为自行车库,地上为 17+1层 1-2层为商铺 3层以上为住宅。
2#楼:地下一层为消防水池、泵房 , 地上为 15+1层 ,1-2层为商场, 3层以上为住宅。
4#楼:地下一层地上为自行车库,地上为 17+1层 ,1层 1/01至 5轴间为商场,其余及以上部分均为住宅。
5#楼:地下一层为自行车库,地上为 1-14层为住宅。
2.6结构型式:为框剪结构, 建筑类别为丙类, 使用户年限 50年, 抗震设防裂度六度, 工程耐火等级为二级,地下室耐火等级为一级。
2.7工程室内采用粗装修,面层留给用户自己装璜。
2.8建筑面积:建筑面积分别为:1#楼 15372㎡、 2#楼 7994.69㎡、 4#楼 9296.8㎡、 5#楼 10579.92㎡。
建筑面积共计:43243.41平方米。
2.9 建筑层高及总高:1#楼工程:底下二层为商业一层 5.2m ,二层 4.8m ,三层以上层高均为 2.9m ,建筑的总高度为 56.76m ,室内外高差 0.30m 。
双排扣件式钢管脚手架搭设、拆除施工方案29双排扣件式钢管脚手架是一种常见的施工支撑工具，用于提供工作人员在建筑施工中的安全工作平台。
正确的搭设和拆除双排扣件式钢管脚手架对保障施工人员的安全至关重要。
下面将介绍一套适用于搭设、拆除双排扣件式钢管脚手架的施工方案。
搭设施工方案1. 准备工作在搭设双排扣件式钢管脚手架之前，需要做好以下准备工作： - 确认搭设地点的地基稳固，无障碍物； - 确认各种搭设道具和工具已经准备就绪； - 确认钢管脚手架的构件完好，没有损坏； - 确认施工人员已经具备相关搭设技能和培训。
2. 搭设步骤1.将底座支脚按设计要求平整、固定在地面上；2.在底座支脚上安装水平调整插销；3.搭设底梁，必须保证稳固；4.按设计要求设置立杆；5.在立杆的横向连接处安装横向连接件；6.确保纵横向接头螺栓连接牢固；7.安装立杆扣具；8.安装拆卸横向连接件；9.安装水平杆；10.搭设脚手板；11.最后，安装安全防护装置。
拆除施工方案1. 准备工作在拆除双排扣件式钢管脚手架之前，需要做好以下准备工作： - 确认搭设地点的施工已经结束，无人操作上方的脚手架； - 确认各种搭设道具和工具已经准备就绪； - 确认脚手架上没有存放任何材料或设备； - 确认施工人员已经具备相关拆除技能和培训。
2. 拆除步骤1.拆除脚手板，逐层向下拆除；2.拆除水平杆；3.拆除立杆扣具，并逐根立杆向下拆除；4.拆除横向连接件；5.拆除底梁，逐段向下拆除；6.最后，拆除底座支脚，并清理搭设区域。
安全注意事项•搭设、拆除过程中严格遵守相关规范和操作规程；•搭设、拆除时坚决杜绝违章指挥和操作；•搭设、拆除人员必须佩戴好安全帽、安全带等防护装备；•搭设、拆除时应有专人负责指挥，其他施工人员必须听从指挥。
综上所述，正确搭设和拆除双排扣件式钢管脚手架是确保施工现场安全的重要保障措施。
在施工过程中，全体施工人员应当共同遵守相关规范，严格执行操作规程，营造一个安全、有序的工作环境。
扣件式钢管脚手架搭、拆施工方案目录1、编制依据2、工程概况3、搭设方案4、搭设材料5、构造要求6、施工准备7、施工流程及要点8、脚手架防护9、脚手架搭设的质量要求10、脚手架检查和验收11、安全管理12、脚手架拆除13、脚手架设计计算书扣件式钢管脚手架搭、拆施工方案1、编制依据1.1、《建筑施工安全生产技术规范汇编》1.2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 1.3、《建筑施工高处作业安全技术规范》JGJ80-911.4、《建筑施工手册》1.5、《施工安全标准的强制性条文》1.6、《建筑拆除工程安全技术规范》JGJl47-20041.7、《建筑施工安全检查标准》JGJ59-2011本工程位于南陵县三里镇街道，结构形式为框架结构，地上四层，建筑高度为14.1米。
3、搭设方案根据本工程的特点，本工程脚手架施工方案采用落地式双排脚手架方案。
4、搭设材料4.1、脚手架钢管脚手架钢管为φ48×3.5的脚手钢管，应符合GB700—79中A3号钢要求，扣件GB978—67《可锻铸铁分类及技术条件》的规定，各类扣件在紧固中，必须满足40-50N·M 的紧固力矩范围，杆件端口与扣件的长度不应小于100MM，钢管上严禁打孔。
4.2、脚手板脚手板采用竹笆脚手板，其宽度=700mm，长度=1800mm。
4.3、安全网立网采用2000目密目安全网，水平网采用菱形网目安全网，网绳、网绳直径、网眼尺寸、承载能力应符合国标《安全网》(GBl6909-1997)、(GB5725-1997)的规定。
5、构造要求5.1、纵向水平杆5.1.1、纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨；5.1.2、纵向水平杆接长宜采用对接扣件连接，也可采用搭接。
对、接、搭接应符合下列规定：1)、纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3：2)、搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm：3)、纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距≤400mm。
第二节双排脚手架搭设施工方案根据踏勘工程现场的实际情况，石材施工采用扣件式双排钢管（Φ48X3.5）脚手架。
一、搭设方案为保证脚手架的稳固，将采用外套单排脚手架对内双排架进行支撑搭设方案。
脚手架搭设为双排脚手架从地面开始搭设直至幕墙结构顶处，在双排架外2.5m处搭设一道外防护支撑单排脚手架，单排架手脚的高度为10m，与双排架进行连接，对双排架起到良好的支撑作用，然后再从单排架上搭设一根6m的斜支撑架，到15m处对10m以上的双排架起到支撑作用。
在幕墙钢龙骨施工后，幕墙安装由上往下施工，脚手架依次拆除。
双排架其钢管立杆间距1.5米，排距1.0米，钢管大横杆步距1.8 米，剪刀撑按45º~60º进行搭设。
在脚手架外侧面的大横杆按60cm一道进行搭设。
为保证架体的整体承载力和稳定性，在各层结构处按规定设置连墙双股8#铁丝拉索，以保证架体的稳定性。
必须按规定设置连墙拉结点，按照4500*4500梅花状设置与幕墙钢骨架进行牢固的连结点。
二、技术参数双排外架立杆纵向间距1.5米，排距1.0米，大横杆步距1.8米，在每层脚手架的90cm 处搭设一道防护栏杆；剪刀撑搭设角度45~60度，为保证架体的整体稳定型，剪刀撑应满搭；小横杆靠墙的一端离墙面50cm。
剪刀撑斜杆两端扣件与立杆节点的距离不应大于20cm，最下面的斜杆与立杆的连接点离地面不宜大于50cm，脚手架各杆件相交伸出的端头均应大于10cm，以防杆件滑落。
外立杆顶端高出应施工墙上皮1.5米进行搭设。
三、管脚手架搭设的基本要求扣件式钢管脚手架的搭设顺序为：摆放悬挑构件→摆放扫地杆→逐根树立立杆并随即与扫地杆扣紧→装扫地小横杆并与立杆或扫地杆扣紧→安第一步大横杆与各立杆扣紧→安第一步小横杆→安第二步大横杆→安第二步小横杆→安第三、四步大横杆和小横杆→连墙杆→接立杆→加设剪刀撑→铺脚手板。
脚手架外立杆侧满挂密目安全网进行封闭，施工层脚手架内立杆与建筑手之间拟采用模板或兜网进行封闭。
双排外脚手架施工方案一、编制依据1、建筑施工高处作业安全技术范围(JGJ80-2016)2、建筑施工扣件式钢管脚手架安全技术规范(JGJI30-2011)3、建筑施工安全检查标准(JGJ59-2011)二、工程概况某某项目，坐落干天律市，本工程为六层混凝土框架结构，建筑面积4300M2,主体外檐高度为22m o二、主要组成杆件扣件式脚手架主要由立杆、大横杆、扫地杆(纵间扫地杆及横向扫地杆)剪刀撑，联墙杆等杆件组成。
四、材料规格1、钢管采用外径48mm壁厚3.5mm的悍接钢管，用干立杆及大横杆时长度以4-6m为好。
最大长度不超过6.5m o用干小横杆的管长2.3m为宜。
2、扣件采用锻铸造扣件。
3、底座钢管底座采用铁板焊接底座4、脚手板采用脚平板厚度不小于5cm05、安全网脚手架立网采用密目安全网，平网采用大眼安全网。
五、脚手架搭设要求本工程采用落地式双排脚手架，架高24m,分三段搭设完成，脚手架基础地势较低，在周围设有排水措施，双排外脚手架内排距建筑物外侧30cm,两排脚平架中间距离L5πu立杆间距1.5m.大横杆间距1.4m,步距采用L4m尺杆控制，随搭设随校正大横杆水平度、立杆垂直度，并随时目测和线锥校正垂直度。
1、基础从建筑物周围至外2m加宽作为脚丰架基础区，进行测平，夯实,做IOCm混凝土基础，铺5公分厚垫板并进行固定。
在板上放线分间距点上放置底座。
2、搭设立杆用4、6m钢管错位立置，固定立杆用水平仪在立杆上测水平点为搭设头步大横杆用。
大横杆用头步大横杆要以立杆上水平点为准进行搭设，内排架子大横杆搭设在外侧。
外排架干大横杆搭设在内侧，离地面20C i n搭设横向扫地杆和纵向扫地杆，纵向扫地杆搭设在横向扫地杆下面。
接杆、钢管立杆的接长采用对接，大横杆搭设所接杆两步间距以上进行接长，大横杆对接时接点必须垂直错开。
小横杆搭设随大横杆搭设同时设置，两端扣件尽量靠近主节点处紧固.小横杆端离建筑物不大于巧25cm o联墙杆按三步三跨设置，建筑墙体砌筑线临时同柱子做拉结加固。
XX公安局业务用房项目建筑施工脚手架专项施工方案《业务楼落地及悬挑架、办案中心落地架》编制单位：XX建设集团有限公司编制日期：二0一三年九月目录目录 (1)第一节、工程概况 (2)一、工程概况 (2)二、方案设计要点 (3)三、施工要求 (3)四、技术保证条件 (4)第二节、编制依据 (6)第三节、施工计划 (7)一、材料要求及计划 (7)二、施工进度计划 (8)第四节、施工工艺技术................................................................................. 错误！未定义书签。
一、技术参数......................................................................................... 错误！未定义书签。
二、工艺流程......................................................................................... 错误！未定义书签。
三、施工方法......................................................................................... 错误！未定义书签。
一、组织保障......................................................................................... 错误！未定义书签。
二、技术措施......................................................................................... 错误！未定义书签。
三、监测监控......................................................................................... 错误！未定义书签。
四、脚手架的防火措施......................................................................... 错误！未定义书签。
五、脚手架防雷措施............................................................................. 错误！未定义书签。
第六节应急救援预案................................................................................. 错误！未定义书签。
一、应急处置的基本原则..................................................................... 错误！未定义书签。
二、应急救援组织机构及职责............................................................. 错误！未定义书签。
三、应急救援事故的预防与预警......................................................... 错误！未定义书签。
四、应急报告程序................................................................................. 错误！未定义书签。
五、脚手架坍塌事故应急准备与响应预案......................................... 错误！未定义书签。
第七节、劳动力计划..................................................................................... 错误！未定义书签。
一、专职安全生产管理人员................................................................. 错误！未定义书签。
第八节、计算书及相关图纸......................................................................... 错误！未定义书签。
【计算书】............................................................................................. 错误！未定义书签。
第一节、工程概况一、工程概况本工程为XX县公安局新建公安业务用房项目，位于XX县掘港镇新光村，紫琅路西侧，中山路东侧，长江路以北。
工程基本情况如下，四至十五层层高4m，机房层层高4.8m各责任主体名称二、方案设计要点办案中心采用扣件式钢管落地脚手架，搭设高度24米业务用房工程北立面从四层开始采用工字钢悬挑钢管脚手架，即4-7层为一个悬挑单元（即16.00m~32.00m），8-12层为一个悬挑单元（即32.00m~52.00m），13层及其以上为一个悬挑单元（即52.00m以上）。
下均采用落地式扣件式钢管脚手架，其中东、西立面三层至七层搭设在二层屋面上，南立面四至七层搭设在三层屋面上。
东西立面及南立面八层及其以上采用工字钢悬挑钢管脚手架，8-12层为一个悬挑单元，13层及其以上为一个悬挑单元。
最大的悬挑高度为20米，悬挑工字钢采用国标16#工字钢，并采用钢丝绳斜拉，钢丝绳型号为6*9+1，直径为15.5mm。
本工程南北立面装修面外挑出结构外皮达600 mm的部分，内立杆统一距（结构外皮）外墙750 mm；东西立面装修外挑出结构达400 mm及其挑出较小的部分（局部挑出200 mm部分），内立杆统一距（结构外皮）外墙550 mm。
脚手架平面布置图详见1号图。
三、施工要求1、脚手架、悬挑主梁的设计力求做到结构安全可靠，造价经济合理。
2、确保脚手架、悬挑主梁在使用周期内安全、稳定、牢靠。
3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。
4、脚手架、悬挑主梁在搭设及拆除过程中要符合工程施工进度要求。
操作人员需取得特殊作业人员资格上岗证。
四、技术保证条件1、安全网络相关人员通讯录具体件下表XX县公安局新建公安业务用房项目通讯录2、脚手架、悬挑主梁的搭设和拆除需严格执行该《专项施工方案》。
第二节、编制依据1、《建筑施工脚手架实用手册》2、《建筑地基基础设计规范》GB50007-20113、《建筑结构荷载规范》GB50009-20124、《混凝土结构设计规范》GB50010-20105、《钢结构设计规范》GB50017-20036、《钢结构施工质量验收规范》GB50205-20107、《建筑施工安全检查标准》JGJ59-20118、《建筑施工高处作业安全技术规范》JGJ80-919、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-201110、《危险性较大的分部分项工程安全管理办法》(建质[2009]87号文)11、《建设工程安全生产管理条例》国务院令第393号12、《XX县公安局整体迁建项目设计图纸》13、《XX县公安局整体迁建项目施工组织设计》14、《建筑施工悬挑式钢管脚手架安全技术规程》DGJ32J 121-2011第三节、施工计划一、材料要求及计划1、悬挑梁采用16#国标工字钢制作，其材质应符合现行国家标准《碳素结构钢》GB/T700和《低合金高强度结构钢》GB/T1591中的规定。
2、用于固定悬挑梁的16#工字钢筋拉环或锚固螺栓采用直径8的圆钢符合现行国家标准《钢筋混凝土用钢第1部分：热轧光圆钢筋》GB1499.1中HPB235级钢筋的规定。
3、脚手架钢管应采用现行国家标准《直缝电焊钢管》GB/T13793或《低压流体输送用焊接钢管》GB/T3091中规定的Q235普通钢管，钢管的钢材质量应符合现行国家标准《碳素结构钢》GB/T700中Q235级钢的规定。
每根钢管的最大质量不应大于25.8kg。
新钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管要有产品质量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准《金属拉伸室温拉伸试验方法》GB/T228的有关规定，质量和钢管外径、壁厚、端面等的偏差应符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ130的有关规定，应涂有防锈漆。
旧钢管表面锈蚀深度、钢管弯曲变形应符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ130的有关规定。
锈蚀检查应每年一次。
检查时，应在锈蚀严重的钢管中抽取3根，在每根锈蚀严重部位横向截断取样检查，当锈蚀深度超过规定值时不得使用。
钢管上严禁打孔。
4、扣件应采用可锻铸铁制作，其质量和性能应符合现行国家标准《钢管脚手架扣件》GB15831的要求，采用其他材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。
扣件应有生产许可证、法定检测单位的测试报告和产品合格证。
扣件进入施工现场应检查产品合格证，并应进行抽样复试。
扣件在使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用。
扣件在螺栓拧紧扭力矩达65N·m时，不得发生破坏。
新、旧扣件均应进行防锈处理。
5、搭设架子前应进行保养，除锈并统一涂色，力求环保美观。
6、安全网采用密目式安全立网，应符合下列要求：(1)网目密度不低于2000目/100c㎡；(2)网体各边缘部位的开眼环扣必须牢固可靠，孔径不低于1mm；(3)网体缝线不得有跳针、露缝，缝边应均匀；(4)一张网体上不得有一个以上的接缝，且接缝部位应端正牢固；(5)不得有断沙、破洞、变形及有碍使用的编织缺陷；(6)阻燃安全网的续燃、阻燃时间均不得大于4s。
使用的安全网必须有产品生产许可证和质量合格证，以及由相关建筑安全监督管理部门发放的准用证；(7)做耐贯穿试验不穿透，1.6×1.8m的单张网重量在3kg以上；(8)颜色应满足环境效果要求，选用绿色；7、连墙件材料采用钢管制作，其材质应符合现行国家标准《碳素钢结构》GB/T700中Q235级钢或《低合金高强度结构钢》GB/T1591中Q345级钢的规定。
8、可调底座的底板和可调托座托板宜采用Q235钢板制作，厚度不应小于12mm，允许尺寸偏差应为±0.2mm，承力面钢板长度和宽度均不应小于150mm；承力面钢板和丝杆应采用环焊，并应设置加劲片或加劲拱度；可调托座托板应设置开口挡板，挡板高度不应小于40mm。
