全自动电加热蒸汽锅炉使用说明书全自动电加热蒸汽锅炉是一种高效、环保的蒸汽设备，广泛应用于工业、商业和家庭等领域。
以下是全自动电加热蒸汽锅炉的使用说明书，供您参考：1. 使用前的准备在开始使用前，请确保您已经仔细阅读并理解了本说明书。
检查电加热蒸汽锅炉的外观，确保没有损坏或异常情况。
确保电源线连接良好，没有裸露的电线或损坏的插头。
检查水箱和水管连接，确保没有泄漏。
2. 电源和水源连接将电加热蒸汽锅炉的电源线连接到合适的电源插座，并确保电源已开启。
同时，确保水源已连接，且水箱已加满水。
在加水时，请确保水箱的盖子已经打开。
3. 操作面板介绍电加热蒸汽锅炉的操作面板简单易用。
通常，操作面板上会有电源开关、温度控制旋钮、加热指示灯等。
根据需要调整温度控制旋钮，设定所需的蒸汽温度。
4. 启动与关闭在确认电源和水源都已连接后，打开电源开关，电加热蒸汽锅炉将开始工作。
当加热指示灯亮起时，表示锅炉正在加热。
要关闭锅炉，只需将电源开关转到关闭位置即可。
5. 维护与保养为了保持电加热蒸汽锅炉的性能和安全性，建议定期进行维护和保养。
定期清洗水箱和内部管道，以防止水垢和污垢的堆积。
根据需要更换过滤器，以确保良好的蒸汽质量。
6. 安全注意事项使用电加热蒸汽锅炉时，务必注意安全。
请勿在设备运行时接触内部的加热元件或电线。
在使用过程中，如发现任何异常情况，如泄漏、异味、异常声音等，请立即关闭电源并联系专业人员进行检修。
以上是全自动电加热蒸汽锅炉的基本使用说明。
如有更多问题或需要更详细的操作指导，请参考产品手册或联系专业人员。

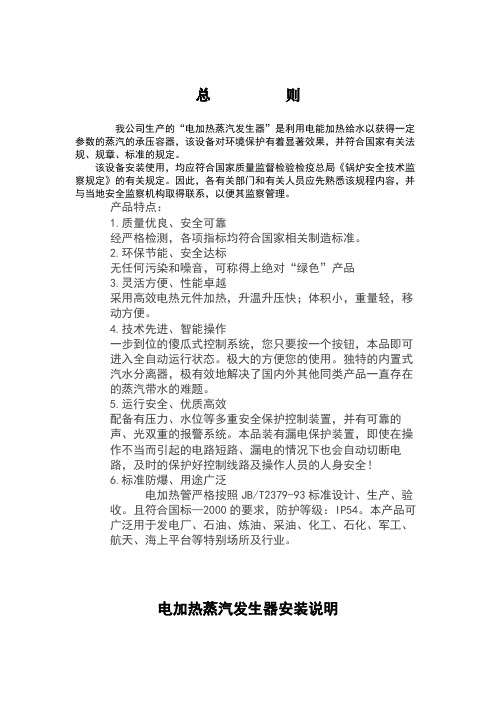

总则我公司生产的“电加热蒸汽发生器”是利用电能加热给水以获得一定参数的蒸汽的承压容器，该设备对环境保护有着显著效果，并符合国家有关法规、规章、标准的规定。
该设备安装使用，均应符合国家质量监督检验检疫总局《锅炉安全技术监察规定》的有关规定。
因此，各有关部门和有关人员应先熟悉该规程内容，并与当地安全监察机构取得联系，以便其监察管理。
产品特点：1.质量优良、安全可靠经严格检测，各项指标均符合国家相关制造标准。
2.环保节能、安全达标无任何污染和噪音，可称得上绝对“绿色”产品3.灵活方便、性能卓越采用高效电热元件加热，升温升压快；体积小，重量轻，移动方便。
4.技术先进、智能操作一步到位的傻瓜式控制系统，您只要按一个按钮，本品即可进入全自动运行状态。
极大的方便您的使用。
独特的内置式汽水分离器，极有效地解决了国内外其他同类产品一直存在的蒸汽带水的难题。
5.运行安全、优质高效配备有压力、水位等多重安全保护控制装置，并有可靠的声、光双重的报警系统。
本品装有漏电保护装置，即使在操作不当而引起的电路短路、漏电的情况下也会自动切断电路，及时的保护好控制线路及操作人员的人身安全！6.标准防爆、用途广泛电加热管严格按照JB/T2379-93标准设计、生产、验收。
且符合国标—2000的要求，防护等级：IP54。
本产品可广泛用于发电厂、石油、炼油、采油、化工、石化、军工、航天、海上平台等特别场所及行业。
电加热蒸汽发生器安装说明一、地基地基由设备使用单位根据锅炉基础图会同建筑部门因地制宜按图施工，有关土建的技术要求，由有关部门确定。
二、安装前的准备工作1、地基验收，地基施工结束后由安装部门按图进行验收。
验收合格后才能进行安装。
验收项目主要有：基础的外形尺寸、标高及水平度等2、技术方面的准备工作安装部门根据我公司配套供货清单进行产品的清点验收，若发现有缺件或零部件、配套件损坏、变形等情况，应及时向我公司反馈。
一切安装均按照图纸进行。
蒸汽锅炉的操作规程一、蒸汽锅炉的操作规程蒸汽锅炉是一种常见的热能装置，用于产生蒸汽以供应各种工业生产需求。
为确保蒸汽锅炉的安全、高效运行，下面将详细介绍蒸汽锅炉的操作规程。
1. 蒸汽锅炉操作前的准备在启动蒸汽锅炉之前，必须进行以下准备工作：（1）检查蒸汽锅炉的水位，确保水位在正常范围内。
（2）清理锅炉炉膛中的灰渣和残留物。
（3）检查并确保各阀门的关闭情况。
（4）检查燃油、燃气或燃煤的供应是否正常。
（5）检查蒸汽系统的各项仪表和设备是否正常运行。
2. 启动蒸汽锅炉（1）打开给水阀门，将水注入蒸汽锅炉，同时观察水位计，确保水位恢复到正常水位线。
（2）启动引风机，将空气引入炉膛，并将锅炉的燃料投入炉膛，点火燃烧器。
（3）打开主汽阀门，使蒸汽逐渐进入蒸汽主管道，并确认蒸汽压力稳定在工作压力范围内。
3. 蒸汽锅炉的运行（1）监测蒸汽压力、水位、燃气浓度等参数，并根据实际情况进行调整。
（2）定期排除蒸汽锅炉炉膛和烟管中的灰渣和结焦物，保持燃烧的畅通。
（3）严格控制燃料的供应量，避免过量或不足，保持燃烧的稳定。
（4）定期检查锅炉各管道、阀门和仪表的正常运行情况，保持锅炉的安全性。
4. 关闭蒸汽锅炉（1）逐渐减少蒸汽供应量，等待压力降至安全范围内。
（2）关闭主汽阀门和给水阀门，停止蒸汽和水的进出。
（3）关闭燃烧器，停止燃料的供应。
（4）关闭引风机，停止空气的进入。
（5）等待蒸汽锅炉冷却后，进行清洗和检修。
5. 蒸汽锅炉的安全操作注意事项（1）严禁擅自调整蒸汽锅炉的参数，如蒸汽压力、水位等，必须由专业人员进行操作。
（2）严禁在蒸汽锅炉周围存放易燃物品，保持周围环境清洁、整齐。
（3）定期检查蒸汽锅炉的安全阀、压力表等设备的工作性能，确保其正常可靠。
（4）严格执行蒸汽锅炉的维护保养计划，保持锅炉设备的完好状态。
总结：蒸汽锅炉的操作规程对于确保锅炉的安全、高效运行至关重要。
通过严格遵守规程，同时检查、监测蒸汽锅炉的运行参数，可以有效预防事故的发生，延长蒸汽锅炉的使用寿命，提高能源利用率。
燃气蒸汽锅炉操作规程范本第一章总则第一条为了确保燃气蒸汽锅炉的安全运行，保证生产过程的正常进行，制定本操作规程。
第二条本操作规程适用于燃气蒸汽锅炉的运行和操作人员，必须严格遵守并按照规程进行操作。
第三条燃气蒸汽锅炉的操作人员必须持有相关证书，并定期进行安全培训，并接受相关考核。
第四条管理人员应当加强对操作人员的监督和培训，定期进行安全检查和隐患排查，并进行记录。
第五条操作人员应当全面掌握燃气蒸汽锅炉的性能、结构、工作原理及操作要领。
第二章任务分工与操作要求第六条燃气蒸汽锅炉的操作按照监测、调整、检查的程序进行，分工如下：（一）监测：负责检测燃气的供应情况，热量的传递效果等。
（二）调整：负责调整燃气燃烧的稳定性和流量，水位调节等。
（三）检查：负责检查蒸汽温度、压力、水位、炉膛情况等。
（四）日常维护保养：负责燃气蒸汽锅炉的清洁与维护。
第七条操作人员操作燃气蒸汽锅炉时，应当具备以下要求：（一）熟悉燃气蒸汽锅炉的使用性能、作用原理及操作方法。
（二）具备良好的操作手法和技术，严禁操作过程中草率从事以及弄虚作假。
（三）熟练掌握调节燃烧稳定性与燃料供给等操作技巧。
（四）遵守操作程序和安全规程，发现异常情况及时报告。
第三章操作流程和安全措施第八条操作人员在操作燃气蒸汽锅炉前，应按照以下步骤进行。
（一）确认燃气供应是否正常，并调整燃气流量。
（二）检查水位是否在安全范围内，并及时补充水。
（三）检查蒸汽温度和压力是否正常。
（四）检查锅炉炉膛内的情况。
（五）确保燃气蒸汽锅炉的各项参数符合安全要求。
（六）根据需要进行获得热能的操作。
第九条操作人员在操作过程中应当加强安全措施，确保操作安全。
（一）穿戴好工作服及防护用具。
（二）禁止携带易燃易爆、有毒有害物质进入操作现场。
（三）禁止在操作中饮酒或服用药物。
（四）禁止私拉电源或随意更改煤气管道。
（五）严禁操作各类开关或仪表。
（六）发现漏气、漏电、设备异常等情况时，应立即停机检修。
SZW20-1.6-AⅡ蒸汽锅炉安装使用说明书编制：审核：批准：2011年5月SZW20-1.6-AⅡ蒸汽锅炉安装使用说明书目录一、用途 (2)二、概述 (2)三、主要技术参数及性能 (2)四、安装说明 (3)（一）设备的验收与保管 (3)（二）基础 (3)（三）锅炉安装顺序 (4)（四）轴承支撑式水平往复炉排的安装 (5)（五）钢架和平台扶梯的安装 (7)（六）锅筒与集箱的安装 (10)（七）受热面的安装 (11)（八）本体管路、仪表、阀门的安装 (11)（九）水压试验 (11)（十）炉墙砌 (12)（十一）其它辅机、烟道、汽水管线的安装 (13)（十二）烘炉 (13)（十三）煮炉（锅炉水容积20.17m3）................... . . . . .15（十四）严密性试验、安全阀定压调整和试运行.............. .16五、使用说明 (17)（一）锅炉点火前的准备工作 (17)（二）点火、升压和并炉 (18)（三）燃烧调整 (20)（四）锅炉的除灰 (24)（五）停炉 (24)（六）维护保养 (26)（七）受压元件的检查和水压试验 (28)六、常见事故处理 (28)（一）燃烧设备常见故障及改进措施 (28)（二）电机离心泵的常见故障和原因 (29)（三）风机的常见故障和原因 (31)（四）锅炉主机常见故障、原因及处理措施 (32)七、检验 (36)施工单位制定现场安装方案前，应详细阅读本说明书及厂家提供的图纸。
1SZW20-1.6-AⅡ蒸汽锅炉安装使用说明书一、用途SZW20-1.6-AⅡ蒸汽锅炉可作为纺织、印染、造纸、食品等企业的供汽、供热设备。
按燃用Ⅱ类烟煤（煤的低位发热值为3500Kcal/Kg~4500Kcal/Kg）设计。
二、概述本锅炉采用双锅筒纵置式布置，额定蒸汽压力为1.6MPa。
锅炉由锅炉本体、燃烧设备（炉排）、锅炉范围内管路仪表阀门、砖工、钢架、门类、平台扶梯、省煤器及锅炉基础等组成。
蒸汽锅炉操作说明
一、开炉前的准备工作
1检查盐罐是否有盐，如若低于五分之一，则需加盐1袋 。
2检查水箱内是否有水，电源、阀门是否打开。
3排污；（排蒸汽炉3—5分钟。
排集汽包、分汽包）
二、开炉
1启动控制柜；打开控制柜后，页面显示， 补水泵会立即补水，待补水泵补到中水 位以上后，再启动燃烧器。
2启动燃烧器；启动燃烧器后，鼓风机会
“嗡 嗡”响，鼓风机指示灯显示黄绿色，带压力烧至5公斤后，燃烧器自动停止。
3冲洗水位计；燃烧器停止后，冲洗水位计﹙冲洗干净为止﹚
三、停炉
先停燃烧器，待炉内压力降到0后，再停止控制柜。
四、报警处理；﹙常见故障﹚
只要报警，控制器都会“滴 滴”响。
、 1启动控制柜后，补水泵不工作，控制柜页面 显示；
处理方法；按∨健，找到补水泵栏， 控制器页面显示
按一下OK 键就，进入状态栏 然后将光标调至运行，再按一下 OK 键，然后再把光标条至自 动，按一下OK 键，控制柜页面 显示
然后按一下[退出]键。
最后按︾键，将控制器页面，返回正常状态。
2、补水泵运行，但不上水
处理方法：打开补水泵排汽阀，将泵内空气排出。
3、启动燃烧器后燃烧器不工作，燃烧器指示灯显示为红色 处理方法：手动复位（按一下燃烧器复位按钮） 4、启动燃烧器后，燃烧器不工作，控制页面显示为 处理方法：将黑色光标调至[选择]然后按一下OK
进入状态栏
然后将光标调至[运行]按一下OK 键。
燃烧器启动。
DZL系列单锅筒卧式快装链条炉排锅炉安装使用阐明书×××××××××××企业目录一、构造简介 (5)二、性能特点 (5)三、出厂简介 (6)四、安装前旳准备工作 (7)五、锅炉大件旳安装 (9)六、省煤器旳安装 (10)七、烟道旳安装 (11)八、除尘器旳安装 (11)九、引风机旳安装 (8)十、烟囱旳安装 (12)十一、鼓风机旳安装 (9)十二、调速箱旳安装 (9)十三、出渣机旳安装 (14)十四、锅炉控制柜旳安装 (15)十五、水处理设备旳安装 (15)十六、管道、阀门、仪表及附件旳安装 (15)十七、水压试验 (17)十八、烘炉和煮炉前旳检查 (18)十九、烘炉和煮炉 (19)二十、升火 .......................................................... 错误!未定义书签。
二十一、调整安全阀.. (24)二十二、供汽 (26)二十三、正常运行 (27)二十四、排污 (35)二十五、停炉 (37)二十六、维护保养 (40)二十七、水质管理 (43)二十八、受压元件旳检查和水压试验环节 (45)二十九、锅炉经济运行 (49)前言锅炉是工矿企业生产和各事业单位生活中不可缺乏旳热力设备, 由于其量大面广, 在国民经济中占有重要地位。
锅炉长期安全经济旳运行与锅炉安装质量、合理使用等有很大关系, 因此对锅炉旳安装、使用工作应有足够旳重视。
对于安装不能简朴认为是制造厂已作好零件旳装配工作, 实际上在安装工地还需要进行某些补充工作, 由于运送等原因还必须对某些部件再校正, 因此对安装质量旳规定也是非常重要旳。
为了便于安装工作旳顺利进行及合理使用好锅炉, 特将锅炉有关部件、设备、辅机安装使用旳技术规定和注意事项论述如后。
若本阐明书提供旳数据和规定与国家有关规定抵触时以国家规定为准。
鍋爐安裝說明一.安裝遵循規範1.《蒸汽鍋爐安全技術監察規程》以下稱《鍋規》2.《鍋爐房設計規範》3.《建築設計防火規範》、《高層民用建築設計防火規範》4.《工業鍋爐安裝工程施工及驗收規範》二.安裝前準備工作1.人員配備鍋爐安裝必須有安裝資質的專業公司專人負責，並配備管工、鉗工、起重工、冷作工、電焊工及輔助工。
2.組織有關人員學習資料組織有關人員熟悉鍋爐圖紙，安裝使用說明書等技術條件以瞭解和掌握安裝起重運行操作等事項。
3.確定安裝地點：3.1安裝地點最好接近用汽地點，以利縮短輸汽管路，降低基本建設費用，減少管路散熱損失；3.2給水和排水方便；3.3燃料的存放與運輸方便；3.4鍋爐在安裝運輸時管路暢通。
4.鍋爐房佈置鍋爐房的佈置應符合勞動部《鍋規》第八章鍋爐房之規定，光線充足，通風良好，地面不積水。
為保證運行操作和檢修方便，爐前空餘：1-4t/h鍋爐，爐前淨距不宜小於3.0M；6-20t/h鍋爐，爐前淨距不宜小於4.0M。
爐後及左右側面空餘：1-4t/h鍋爐不宜小於1M；6-20t/h鍋爐不宜小於1.5M鍋爐最上部離鍋爐房下弦空餘不宜小於1.5M。
5.檢查土建設施對照鍋爐房設計圖紙或鍋爐房設備佈置平面圖，查已建房屋高度，鍋爐房外型尺寸位置及標高，有無驗收記錄，並將所查的結果記錄在安裝品質證明書中，混凝土保養期是否到期。
6.地基準備按鍋爐房設備佈置平面圖劃出鍋爐位置基準線，即定出鍋爐的中心線，由此按鍋爐圖紙定出軟水槽、軟水機等所有附屬設備位置。
7.設備驗收7.1鍋爐運到後，按製造廠的出廠清單，對零部件進行清點，根據鍋爐安裝圖，復核設備的完整性，檢查鍋爐大件在運輸途中是否有損壞變形等情況。
7.2鍋爐大件在卸車時，可在底座框架下放置數根鋼管，用鋼絲繩拉動，讓鍋爐本體上在滾動的管子上緩緩移動，穿紮鋼絲繩的位置，應在鍋爐底部條形槽鋼方孔上，不可損壞鍋爐大件的任何部分。
7.3鍋爐本體若須起吊，可用爐頂四個吊耳進行起吊，切勿在其他位置上任意起吊。
非常感谢您购买我公司制造销售的燃油（气）蒸汽锅炉, 本产品是杭州华电华源环境工程有限公司研制开发的新一代环保型、节能型产品。
它具有热效率高、操作简便等优点。
但如果安装、使用不当，不但不能充分发挥该产品的优良性能，反而可能出现危险。
因此，在安装、使用该产品前请认真阅读本安装使用说明书、配套的燃烧器使用说明书！注意锅炉安装验收合格后，锅炉调试和使用前必须去除炉体不锈钢外包装保护膜。
锅炉简介--------------------------------- 4安装说明一、安装前准备------------------------------ 7二、本体安装-------------------------------- 7三、水压试验-------------------------------- 9四、总体验收-------------------------------- 9使用说明一、使用前准备------------------------------ 10二、操作（试炉）---------------------------- 10三、煮炉---------------------------------- 11四、正常运行------------------------------- 11五、维修保养------------------------------- 12六、注意事项------------------------------- 12常见故障及排除方法一、常规保养与典型故障排除方法---------------- 13二、燃油燃烧器----------------------------- 17三、燃气燃烧器----------------------------- 20锅炉简介我公司生产的燃油（气）蒸汽锅炉是在吸取国外先进燃油（气）锅炉技术的基础上，结合目前国内燃油（气）锅炉使用的实际情况，而研制成的一种新型燃油（气）锅炉，其综合技术性能达到国内先进水平。
蒸汽锅炉操作规程范本1. 前言本操作规程适用于蒸汽锅炉的操作和维护。
准确遵守本规程可以确保蒸汽锅炉的安全稳定运行，防止事故的发生。
2. 蒸汽锅炉的启动2.1 检查锅炉本体及配套设备是否完好，如进水系统、排烟系统等。
2.2 清理锅炉火焰室、炉排等。
确保无杂物存在。
2.3 排除压力表、水表等仪表上的水汽。
确保准确读数。
2.4 检查水位控制装置，水泵以及安全阀等是否正常工作。
2.5 依次开启给水泵、引风机、给煤机等设备。
2.6 打开锅炉电源，启动点火设备。
2.7 点火后，观察火焰情况，并调整燃烧机构。
3. 蒸汽锅炉的运行3.1 检查水位并及时补水，保持适当水位，避免干烧。
3.2 观察燃烧情况，调整供给煤量及空气量，保持合理的燃烧状态。
3.3 定时检查炉温、炉压、水温、气压等参数，确保在正常范围内。
3.4 定时清理炉灰、烟道灰等，防止积灰导致热效率下降。
3.5 定期检查锅炉的安全阀、压力表、水位表等仪表，确保其准确可靠。
3.6 严禁管道泄漏，如有泄漏应及时处理并报告相关人员。
4. 蒸汽锅炉的停止4.1 停止给煤、给水、进风等设备的运行。
4.2 缓慢停炉，逐渐减少燃烧机构的功率，降低炉温和炉压。
4.3 关闭锅炉电源，停止点火设备的运行。
4.4 关闭给水泵等配套设备。
5. 蒸汽锅炉的维护5.1 定期清理炉内积灰，防止火焰受阻。
5.2 定期检查炉壁、烟道等是否有裂纹、变形等情况，如有问题应及时修复。
5.3 定期检查燃烧机构的工作情况，如有异常应及时维修和更换。
5.4 定期检查锅炉的水泵、飞灰回收装置等设备，确保其正常运行。
5.5 定期检查锅炉的安全阀、压力表、水位表等仪表，确保其准确可靠。
5.6 定期培训运行人员，加强安全意识，提高操作技能。
6. 紧急情况的处理6.1 发现异常情况时，应立即停止运行，排查问题。
6.2 在紧急情况下，应采取适当的措施，如关闭进水阀、排放锅炉内压力等，确保安全。
6.3 发生事故时，应立即报告相关负责人，采取适当的应急措施，并进行调查分析。
SZL20-1.27/350-AⅡ型链条炉排蒸汽锅炉安装使用说明书Q331-SM-2（CJ）编制：校对：审核：批准：长沙锅炉厂有限责任公司说明一、本安装使用说明书仅适用我厂生产的SZL20-1.27/350-AII组装水管蒸汽锅炉：二、当用户需要查询我厂上述产品的有关图样和技术资料时应写明我厂的订货合同及总图号，当查询上述产品的质量说明书时，还须注明该锅炉的出厂编号（在锅炉铭牌上）。
三、该锅炉如要转移新用户时，必须将我厂供的所有图样技术文件，质量证明书同时随炉移交。
SZL20-1.27/350-AⅡ组装水管蒸汽锅炉安装使用说明书一、结构简介及主要规范二、性能特点三、出厂情况四、安装前的准备工作五、锅炉大件的安装六、工地现场筑炉七、煤闸门的调整八、调速箱的安装九、螺旋（或刮板）出渣机的安装十、烟风道装置及尾部换热器的安装十一、风机（鼓、引风机）的安装十二、管道、仪表、阀门的安装十三、平台扶梯的安装十四、电控箱的安装十五、水压试验十六、锅炉房范围内汽水管道保温及油漆十七、烟道，热风道保温十八、烘炉和煮炉前的检查十九、烘炉二十、煮炉二十一、升火二十二、调整安全阀二十三、供汽二十四、运行二十五、排污二十六、停炉二十七、维护保养二十八、受压元件的检验和水压试验一、结构简介SZL20-1.27/350-AⅡ组装水管蒸汽锅炉是双锅筒纵置式链条炉排锅炉。
本锅炉主要部件在厂内组装成二大件出厂。
即上部（锅炉本体）大件及下部（链条炉排）大件，二大件在工地上合拢后只需进行部分上部炉墙和下部炉墙的砌筑，烟风道、管道、仪表、阀门、出渣机等安装，然后接通水、电即可投入运行，本锅炉具有结构紧凑，安装使用方便，锅炉热效率高，基建投资省等优点。
锅炉基本尺寸1、上锅筒中心标高52002、下锅筒中心标高29003、锅炉本体与链条排结合标高22604、最大件运输尺寸（长×宽×高）M 11.3×3.8×3.555、最大件运输重量（t）28.36、锅炉水容积(m3) 15.5二、性能特点1、本锅炉吸取快装锅炉的优点：上部本体大件和由链条炉排及煤斗组成的下部大件，二大件在工地合拢后只需砌筑上，下部炉墙和保温即可投运，所以现场安装方便，周期短，费用少。
2、本锅炉结构紧凑，占地面积少，外形美观大方，锅炉房只需单层布置，所以土建工程投资少。
3、本锅炉操作方便，运行平稳，升温升压快，出力足，适应煤种广。
4、配套辅机齐全，鼓，引风机、水泵、炉排调速箱、多管除尘器等均能满足锅炉负荷要求。
5、锅炉配备较齐全的热工监测仪表，电控操纵台，鼓引风机开度和炉排转速均可遥控操作。
6、锅炉送风系统采用仓式的双侧送风装置，各风室可各自独立调节，漏风小，可调性强，能较好地适应链条炉排燃烧特性的要求。
三、出厂情况SZL20-1.27/350-AⅡ组装水管蒸汽锅炉出厂时分件包装如下：1、锅炉上部大件：即锅炉本体、上部炉墙、钢架、保温层、过热器。
2、锅炉下部大件：即链条炉排、煤斗、看火门、拨火门等（上部炉墙和下部炉墙在工地由安装队砌筑,材料用户自理）。
3、尾部换热器组件。
(炉墙材料用户自理)4、平台扶梯组件。
5、落灰斗和出灰装置。
6、调速装置。
7、鼓风机包括电动机、鼓风机座。
8、引风机包括电动机、电动机座。
9、有关锅炉热风道连接管。
10、刮板除渣机。
11、电控箱。
12、水泵和锅炉范围内的仪表、阀门、管道零件。
13、过热器出口集箱。
14、司炉工具。
15、备品备件16、技术文件。
（1）锅炉总图等有关部组件图，详见供应用户图纸目录；（2）受压元件强度计算书，安全阀排放量计算书，热力计算汇总表，烟风阻力计算汇总表；（3）本说明书（包括锅炉辅机所附的使用说明书）；（4）产品质量证明书。
四、安装前的准备工作锅炉运到使用现场后，为了能迅速运行起见，安装前必须做好下列准备工作：1、组织和配备必要人员；锅炉安装单位，必须经劳动部门审查批准，锅炉安装必须有专人负责，司炉工参加，并配有管道工、钳工、起重工、冷作工、电焊工、辅助工。
2、组织有关人员学习：熟悉“蒸汽锅炉安全技术监察规程”及本锅炉有关技术文件，以了解和掌握安装、起重、运行、操作、维护保养等事项。
3、确定安装地点：（1）安装地点最好能接近用汽地点，目的在于缩短输送管路，降低基本建设费用，减少管路散热损失。
（2）给水排水方便。
（3）燃料和灰渣的存放与运输方便。
（4）锅炉在安装运输时通畅。
（5）锅炉房的布置应符合劳动人事部“蒸汽锅炉安全技术监察规程，第八章锅炉房的规定，光线充足，通风良好，地面不应积水，为保证运行和检修方便，炉前空余从煤斗边缘开始不小于5米，炉后空余2.5米，左侧空余不少于2米，右侧空余2.5米。
（6）如果锅炉的上下大件在锅炉房外合拢，锅炉房必须预留一门高不低于5.8米，宽4.5米，以便把合拢后的锅炉运进锅炉房。
4、地基准备按基础图施工，由土建部门根据锅炉荷重，参照当地土质条件决定地基浇制厚度，预予挖出渣机坑，并预先留好出渣机地脚螺栓孔及埋妥调速箱传动装置，除尘器、鼓、引风机的地脚螺钉，地基表面应光滑平整，表面不平度不大于3毫米，地基合格后，按锅炉基础图划好锅炉安装基准，纵向以锅筒中心线为基准线，横向以链轮后轴中心线为基准线，锅炉基准要有明显标记，其位移偏差不大于5毫米。
5、设备验收（1）锅炉运到后，在15天内按制造厂的出厂清单对零件进行清点，根据锅炉安装图，复核设备的完整性，检查锅炉大件在运输过程中是否有损坏变形等情况，如有缺件或损坏必须在一个月内（指我厂发货日期起）与我厂联系，逾期不予受理。
（2）锅炉的牵引与起吊必须在规定位置进行。
锅炉上部大件的起吊位置是锅筒顶部的四只吊环，牵引位置为底部拖板，下部大件的起吊位置为顶部四只吊耳，牵引位置为下部拖板，其余位置不能随意起吊和牵引，以免损坏锅炉设备。
（3）在牵引锅炉时，应在拖板下放置8~10根钢管，用钢丝绳拉动，使锅炉大件缓慢移动，并注意安全。
（4）起吊锅炉大件，其起重设备能力在起吊20t/h锅炉时不可小于50吨,。
（5）锅炉运到后，若不能立即安装，有关零部件应立即加涂防锈物，对锅炉及耐火材料做好防雨、防潮、防冻措施，以免损坏锅炉。
五、锅炉大件的安装1、链条炉排就位前，先将渣斗放入出渣坑内。
2、将链条炉排就位并校正水平，其左右侧斜不大于5毫米，否则应将低的一侧用垫铁垫高。
3、起吊上部大件就位时，上下大件只要找正合拢后纵向中心线偏差不大于3毫米。
4、在锅炉右侧（从炉前看）上下两件接触面内外两侧在中部1000mm范围内进行焊接，其余接触面因安装牵引需要临时施焊的焊缝均应铲去，以保证其余部分受热时能自由膨胀。
5、按图把四只落灰斗与上部组件底板固定，且在接口处加填料密封，根据落灰斗转轴的位置，在下部大件上开轴孔，装妥转轴，根据落灰门的“开、关”情况，固定把手位置，并作出明显的“开关”标记。
6、安装下锅筒排污管根据基础图的要求用红砖及水泥堵严底座下部的前后二道隔墙。
六、工地现场筑炉1、筑炉前，链条炉排应进行冷态试运转，时间不小于24小时（应在齿轮箱安装完毕后进行），并达到下列要求：（1）主动炉排片与链轮的啮合良好，炉排片在链轴处应平稳转弯，如发现起拱或下垂现象，可拧紧二只拉紧螺栓加以调整。
（2）炉排长销两端与炉排两侧板的间距应保持基本相等，若发现一端与侧板发生摩擦，可在长腰孔处用锤子轻轻击打，使两端间距保持基本相等，链条炉排应无跑偏现象，并以调节左右拉紧螺栓来消除炉排跑偏。
（3）炉排面应平整，不应有凹凸现象。
（4）检查是否有断裂的炉排片，炉排长销是否弯曲，如有应及时更换或校直。
（5）不允许不相干的机件（如螺栓、螺帽、铁钉等金属物件）失落在炉排的任何地方。
2、筑炉前，确保炉体严密，为避免炉排二侧风道中的空气经风道盖板与立柱的间隙向上泄漏，在风道盖板上面（靠外护板）砌一层耐火砖（δ=65mm）用灰浆将隙间堵死。
3、按图砌筑炉墙，砌筑炉墙的要求：（1）在施工现场，检查耐火砖表面质量，外形尺寸以及损伤情况，耐火砖严禁浇水雨淋。
（2）筑炉前炉排表面铺麻袋一层，防止筑炉过程中其它物品落进炉排内。
（3）砌筑炉墙时，用水平尺或拉线进行较正，不平时可用耐火混凝土、灰浆刮平。
（4）弧形拱的砌筑应从两边拱脚同时向拱顶中心进行，砌筑时必须使两边拱脚标高相等，拱的跨度保持一致，拱顶的高度误差为±5毫米，砌拱时必须使拱脚砖紧靠（铸铁）槽钢。
在后拱砌筑前必须根据链条炉排（或支架）图所示铸铁槽钢的位置，搁置（铸铁）槽钢。
（5）砌墙过程中，如有发现个别砌砖不合要求，须重新砌筑时，必须将旧灰浆刮掉，再抹新灰浆。
（6）砖缝的灰浆（包括耐火泥浆和水泥浆）应饱满、均匀、灰浆不应混有杂质和易燃物。
（7）砌筑耐火砖墙与贴硅酸铝纤维，矿棉和灌注蛭石混凝土应同时进行。
（8）耐火混凝土和蛭石混凝土可参照下列重量配比。
a、耐火混凝土配比：（清水适量）矾土水泥500# 15%低铝矾土细粉0.5~1毫米15%低铝矾土骨料1~3毫米35%3~6毫米35%b、蛭石混凝土配比：（清水适量）硅酸盐水泥500# 40%膨胀蛭石60%（9）炉墙中耐火混凝土部分施工后其表面应平整，无蜂窝等缺陷。
（10）硅酸铝纤维粘结剂的配制和使用。
高温（T、N、A）粘结剂中掺NF45-50耐火细粉，均匀搅拌成稀状浆糊用刷子将浆糊均匀刷在硅酸铝纤维和要贴的耐火砖上及时进行敷贴。
（11）蛭石混凝土要填实，（如现场无蛭石，也可以用膨胀珍珠岩代替）。
（12）在筑炉过程中要注意上下组合交界处后拱与落灰斗接管交界处，不得漏风（可用耐火混凝土加石棉绳密封）。
（13）下部组装件与基础密封，用混凝土把锅炉底部四周密封（包括出渣机坑与基础风室交界处）不得漏风。
七、煤闸门的调整1、旋转调节螺母来调整煤闸门，使其底平面至炉排面的距离相同，误差不大于5毫米。
2、调整指示盘，使煤闸门底平面至炉排面之间距离和指示盘上的指示数值相一致。
3、煤闸门上下必须灵活。
八、调速箱的安装根据链条炉排前轴的实际位置来调整调速箱的位置，调速箱出轴必须和链条炉排同轴，调速箱底盘部分用地脚螺栓固定在地基上，箱体与底盘之间在水平方向可作纵向移动，以配合炉排调节松紧。
其它详见调速齿轮箱说明书。
九、刮板出渣机的安装1、渣斗与炉排出渣口的连接必须嵌有石棉带。
2、出渣机安装详见该机说明书。
十、烟风道装置及尾部换热器的安装1、烟风道装置包括除尘器、支架及烟道等部件。
2、按总布置图，先竖好支架，然后吊装省煤器蛇形管,空预器和除尘器，进行前后烟风道的安装。
3、各法兰面之间要嵌石棉带，保证密封，防止泄漏。
4、各零件装配完毕后，浇灌好支架及除尘器的地脚螺栓的混凝土。
5、烟风道和省煤器, 空预器安装完毕后，须对烟道作漏风检查（可用烛火靠近接合处看烛火有否偏斜），若发现有漏风，应用石棉绳嵌密。
