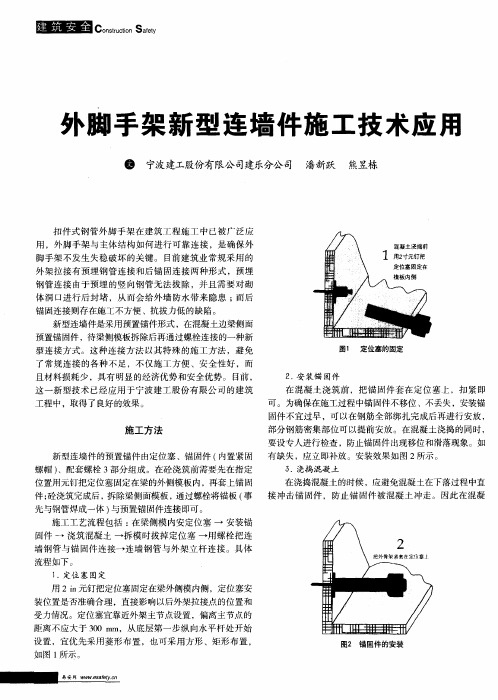

钢管脚手架连墙件创新

（此文档为word格式，下载后您可任意编辑修改！）前言连墙件是指连接脚手架与建筑物的构件，是脚手架的重要组成部分。

国内外发生的脚手架倒塌事故，基本都是由于连墙件设置不足或连墙件被拆除后未及时补设引起。

脚手架的失稳通常分为整体失稳和局部失稳。

其中整体失稳是脚手架失稳的主要破坏形式，破坏始于无连墙件、横向刚度差或初始弯曲较大的横向框架。

而设置合理、承载力高、构造符合要求的连墙件，对计算单元的计算跨度的改善和横向刚度的提高，均起直接作用，因而对脚手架的整体稳定性起重要作用。

《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2001）第6.4节对连墙件作了具体规定，对于24m以下的单、双排脚手架宜采用刚性连墙件，对24m以上的单、双排脚手架必须采用刚性连墙件。

刚性连墙件指的是采用钢管、扣件或预埋件组成的连墙件。

但规范中并未具体规定刚性连墙件的做法，导致目前各地刚性连墙件的做法不一，部分做法存在安全隐患。

台州瑞利得工贸有限公司经过长时间的论证、试验、工程试用后，对刚性连墙件提出新的做法。

现将新型的瑞利得连墙件解决方案向各位专家汇报，并请各位专家指正。

第一章常规连墙件的做法与利弊分析脚手架的失稳通常分为整体失稳和局部失稳。

其中整体失稳是脚手架失稳的主要破坏形式，破坏始于无连墙件、横向刚度差或初始弯曲较大的横向框架。

而设置合理、承载力高、构造符合要求的连墙件，对计算单元的计算跨度的改善和横向刚度的提高，均起直接作用，因而对脚手架的整体稳定性起重要作用。

国内常见的用于扣件式钢管脚手架的连墙件做法包括：拉撑结合方法、预埋钢管方法、后锚固方法、箍柱法、预埋铁板法。

现对国内常见的用于扣件式钢管脚手架的连墙件做法进行汇总与分析如下：1、拉撑结合方法拉撑结合方法通常适用于脚手架搭设高度小于24m的低层、多层建筑，采用预埋钢筋与脚手架拉结，再加水平钢管撑住主体结构的方法或采用预埋钢筋与短钢管焊接后，再用扣件连接水平钢管与脚手架连成一体。

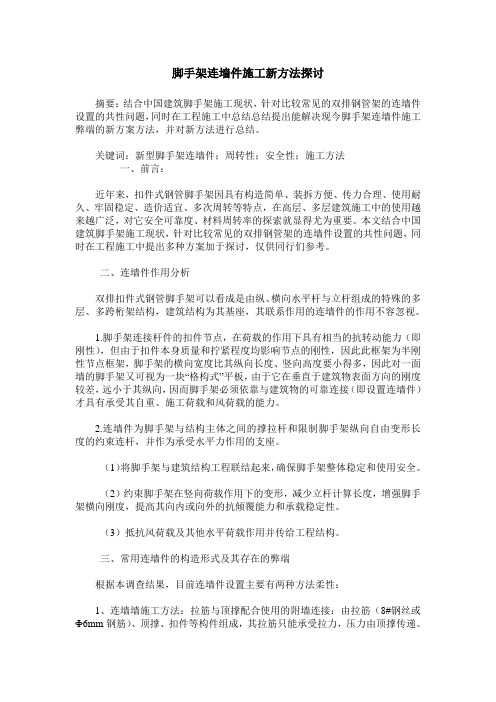

脚手架连墙件施工新方法探讨摘要：结合中国建筑脚手架施工现状，针对比较常见的双排钢管架的连墙件设置的共性问题，同时在工程施工中总结总结提出能解决现今脚手架连墙件施工弊端的新方案方法，并对新方法进行总结。

关键词：新型脚手架连墙件；周转性；安全性；施工方法一、前言：近年来，扣件式钢管脚手架因具有构造简单、装拆方便、传力合理、使用耐久、牢固稳定、造价适宜、多次周转等特点，在高层、多层建筑施工中的使用越来越广泛，对它安全可靠度、材料周转率的探索就显得尤为重要。

本文结合中国建筑脚手架施工现状，针对比较常见的双排钢管架的连墙件设置的共性问题，同时在工程施工中提出多种方案加于探讨，仅供同行们参考。

二、连墙件作用分析双排扣件式钢管脚手架可以看成是由纵、横向水平杆与立杆组成的特殊的多层、多跨桁架结构，建筑结构为其基座，其联系作用的连墙件的作用不容忽视。

1.脚手架连接杆件的扣件节点，在荷载的作用下具有相当的抗转动能力（即刚性），但由于扣件本身质量和拧紧程度均影响节点的刚性，因此此框架为半刚性节点框架，脚手架的横向宽度比其纵向长度、竖向高度要小得多，因此对一面墙的脚手架又可视为一块“格构式”平板，由于它在垂直于建筑物表面方向的刚度较差，远小于其纵向，因而脚手架必须依靠与建筑物的可靠连接（即设置连墙件）才具有承受其自重、施工荷载和风荷载的能力。

2.连墙件为脚手架与结构主体之间的撑拉杆和限制脚手架纵向自由变形长度的约束连杆，并作为承受水平力作用的支座。

（1）将脚手架与建筑结构工程联结起来，确保脚手架整体稳定和使用安全。

（2）约束脚手架在竖向荷载作用下的变形，减少立杆计算长度，增强脚手架横向刚度，提高其向内或向外的抗倾覆能力和承载稳定性。

（3）抵抗风荷载及其他水平荷载作用并传给工程结构。

三、常用连墙件的构造形式及其存在的弊端根据本调查结果，目前连墙件设置主要有两种方法柔性：1、连墙墙施工方法：拉筋与顶撑配合使用的附墙连接：由拉筋（8#钢丝或Ф6mm钢筋）、顶撑、扣件等构件组成，其拉筋只能承受拉力，压力由顶撑传递。

连墙件做法只要求搭设高度在24米以上的脚手架必须要用刚性连墙件几种连墙件的做法：1、拉撑结合方法拉撑结合方法通常适用于脚手架搭设高度小于24m的低层、多层建筑，采用预埋钢筋与脚手架拉结，再加水平钢管撑住主体结构的方法或采用预埋钢筋与短钢管焊接后，再用扣件连接水平钢管与脚手架连成一体。

拉撑结合方法的连墙件做法详见图一。

拉撑结合方法具有成本低、无砌体后补洞工序，因此，在多层建筑中使用较为普遍。

拉撑结合方法的不足之处是脚手架的横向刚度相比于刚性连接方法较弱，起撑作用的钢管无法紧密连接脚手架与主体结构，导致脚手架易产生晃动，并且在外墙粉刷时易被全部拆除从而产生安全隐患。

2、预埋钢管方法预埋钢管方法是目前最为常用的连墙件做法，能起到刚性连接作用。

预埋钢管方法是在砼浇筑前用一竖向短钢管埋设于梁内约20cm，露出梁背约20cm，待砼浇筑完成后，用水平长钢管连接立杆与竖向短钢管即可，如图二所示。

预埋钢管方法的连墙件优点是刚性好、埋设位置准确。

预埋钢管方法的连墙件的不足之处是成本高，拆卸麻烦，并且必须对砌体的后留洞口进行后期封堵。

目前，钢管扣件的租赁价格随着钢材原材料的价格的上涨而大幅上涨，预埋钢管方法由于相比其他连墙件方法所使用的钢管与扣件数量为相对较多，如预埋短钢管方法必须采用2个扣件，且与短钢管连接的扣件有相当比例无法拆卸，最终报废，导致成本较高。

采用预埋钢管方法时，在砌体施工时必须对连墙件的竖向短钢管位置留设洞口，待连墙件拆除后采用细石砼进行封堵。

对洞口的封堵如稍不慎重，将导致洞口补不密实，从而给外墙防水留下难以弥补的隐患，尤其是东南沿海地区和内地多雨地区的建筑，更应当引起重视。

3、后锚固方法后锚固方法是针对上述预埋钢管方法的不足而作的改进。

后锚固方法是在梁的侧面钻孔，安装膨胀锚栓或化学锚栓，再用事先与钢管焊成一体的锚板连接即可。

后锚固方法的优点是刚性好，无补洞工序因而也无渗水隐患。

后锚固方法的不足是施工极其麻烦，尤其是钻孔时极其麻烦。

高层建筑新型连墙件承插型盘扣式悬挑脚手架施工工法摘要：重庆市住房和城乡建设委员会已下发“关于发布《重庆市建设领域禁止、限制使用落后技术通告 (2019 年版) 》的通知”，禁止使用扣件式钢管悬挑脚手架，鼓励施工企业采用新型脚手架，而各类新型附着式升降脚手架施工成本过高，研究出一种既能加快施工进度又能降低施工成本的新型承插型盘扣式悬挑脚手架施工方法是未来建筑业发展的趋势。

关键词：高层建筑、新型连墙件、盘扣式悬挑脚手架1工法特点1.1安全系数更高：采用立杆、水平杆、斜拉杆、可调底托等构件组成。

立杆与水平杆采用承插链接，水平杆和斜拉杆采用接头卡入立杆连接插盘，用楔形插销连接，形成几何不变的结构体系，有效避免了扣件松动不紧等安全隐患。

1.2施工速度更快，能大幅缩短工期：与传统钢管扣件式悬挑脚手架相比，新型承插型盘扣式悬挑脚手架采用楔形插销连接，减少了扣件拧紧以及扣件扭矩检测验收工作时间，根据市场调研平均每个工人每天可完成15㎡钢管脚手架的搭设和 25 ㎡盘扣式脚手架搭设，搭设效率提升= (25-15) /15*100%=66.7%。

1.3施工成本更低：与传统钢管扣件脚手架相比，采用标准规格尺寸的成品立杆、水平杆、斜拉杆、可调底托等构件，大大降低了人工施工成本、钢管周转损耗，综合施工成本更低。

1.4强度高、耐久性好：采用热浸镀锌独特施工工艺，具有强耐高温、不燃烧、承载力度强，耐腐蚀性能强，使用年限长久。

1.5易周转回收再利用：楔形插销承插连接，架体安装、拆卸简便；采用采用2根Φ20预埋螺栓，焊接在5mm厚钢板上，采用塑料套管将预埋螺栓与楼板混凝土进行隔离，待脚手架拆除时，可取出预埋螺栓和钢板回收和再利用。

1.6施工质量更高：采用新型预埋螺栓式连墙扣件，代替了传统扣件钢管式连墙件，有效避免了传统扣件式脚手架连墙件在二次结构砌筑施工过程中脚手眼封堵带来的外墙渗水的质量隐患。

1.7整体性、美观性好：在每一步悬挑最底层采用长短杆间隔设置，使上下两道立杆承插点错位≥500mm，不在同一水平面，设置竖向斜拉杆，保证了架体整体稳定性；采用镀锌盘扣脚手架集成搭设，整体观感质量较好。

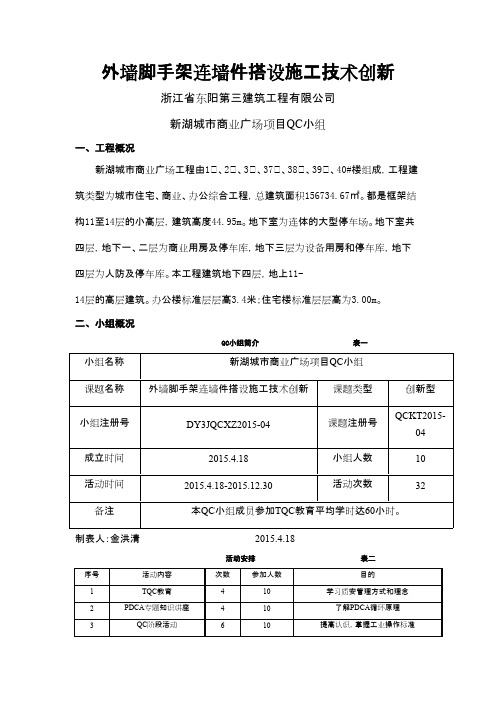

外墙脚手架连墙件搭设施工技术创新浙江省东阳第三建筑工程有限公司新湖城市商业广场项目QC小组一、工程概况新湖城市商业广场工程由1　、2　、3　、37　、38　、39　、40#楼组成，工程建筑类型为城市住宅、商业、办公综合工程，总建筑面积156734.67㎡。

都是框架结构11至14层的小高层，建筑高度44.95m。

地下室为连体的大型停车场。

地下室共四层，地下一、二层为商业用房及停车库，地下三层为设备用房和停车库，地下四层为人防及停车库。

本工程建筑地下四层，地上11-14层的高层建筑。

办公楼标准层层高3.4米；住宅楼标准层层高为3.00m。

二、小组概况QC小组简介表一小组名称新湖城市商业广场项目QC小组课题名称外墙脚手架连墙件搭设施工技术创新课题类型创新型小组注册号DY3JQCXZ2015-04课题注册号QCKT2015-04成立时间2015.4.18小组人数10活动时间2015.4.18-2015.12.30活动次数32备注本QC小组成员参加TQC教育平均学时达60小时。

制表人：金洪清 2015.4.18活动安排表二序号活动内容次数参加人数目的1TQC教育410学习质安管理方式和理念2PDCA专题知识讲座410了解PDCA循环原理3QC阶段活动610提高认识，掌握工业操作标准4现场QC讨论1210分析问题，解决问题5阶段QC总结610总结经验，统一管理和实施小组成员表表三序号姓名性别学历职务组内职务出勤率1许正荣男大专分公司工程部经理组长100% 2胡浩峰男大专项目经理副组长100% 3金洪清男大专技术负责人副组长100% 4马正华男大专安全负责人组员100% 5刘大海男大专质量员组员100% 6包晓平男大专造价员组员100% 7董项卓男大专安全员组员100% 8邵小青女大专资料员组员100% 9蒋泽梁男大专施工员组员100% 10童发云男高中架子班长组员100%制表人：金洪清 2015.4.18三、课题选择1、本工程为确保“省标化”，争创“钱江杯”优质工程，深受社会及各级领导的关注。

2024年安全员-C证考试题库及答案1、【多选题】一般临时设施的（）为重点防火部位，应当配备两个10L的灭火器。

（ABDE）A、配电室B、食堂C、澡堂D、宿舍E、动火处2、【多选题】下列关于临边防护栏杆的规定，哪些是正确的?（）（ACD）A、防护栏杆应由上、下两道横杆及栏杆柱组成B、上杆离地高度为1.5～1.8mC、下杆离地高度为0.5～0.6mD、上杆离地高度为1.0～1.2mE、下杆离地高度为0.6～0.8m3、【多选题】下列关于轻型井点降水系统说法正确的是()。

（ACDE）A、真空泵的真空度应达到0.08Mpa及以上B、正式抽水宜在预抽水3d后进行C、坑内降水井宜在基坑开挖20d前进行D、总管与真空泵接好后应开动真空泵开始试抽水，检查泵的工作状态E、应及时做好降水记录4、【多选题】五临边防护是指在建工程的（）。

（ABCDE）A、楼面临边B、屋面临边C、阳台临边D、升降口临边E、基坑临边5、【多选题】关于支撑脚手架的构造，以下说法符合规定的是（）。

（ABCDE）A、间距不宜大于1.5m，步距不应大于2.0mB、支撑脚手架应与既有建筑结构的连接点水平向间距不宜小于8mC、在支撑脚手架立杆底部应设置纵向和横向扫地杆D、支撑脚手架的可调底座和可调托座插入立杆的长度不应小于150mmE、可移动的满堂支撑脚手架搭设高度不应超过12m6、【多选题】存放食品原料的储藏间或库房应有（）等措施，库房不得兼作他用。

（ABCD）A、通风B、防潮C、防虫D、防鼠E、防盗7、【多选题】安全标志分为（）。

（ABCD）A、禁止标志B、警告标志C、指令标志D、提示标志E、提醒标志8、【多选题】安全生产费用应包括（）等，以及必要的安全评价、监测、检测、论证所需费用。

（ABCE）A、安全技术措施B、安全教育培训C、劳动保护D、安全事故赔偿E、应急准备9、【多选题】安全组织管理措施包括（）。

（ABCD）A、企业或者项目内部的控制方法B、保证个人、安全员和班组顺利合作的方式C、企业或者项目内部交流的方式D、员工能力的培养E、制定安全管理计划10、【多选题】建筑施工企业（）持相关证明通过新受聘企业到该企业工商注册所在地的考核发证机关办理新证书。

大层高、大跨度结构悬挑式脚手架连墙件设置创新施工工法大层高、大跨度结构悬挑式脚手架连墙件设置创新施工工法一、前言大层高、大跨度结构的悬挑式脚手架连墙件设置创新施工工法是针对高层建筑、大跨度结构施工过程中的难题提出的解决方案。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个实际工程实例。

二、工法特点该工法的特点是悬挑式脚手架连墙件设置，能够跨越较大的跨度，提供稳定的支撑结构，为施工人员提供安全可靠的工作环境。

此外，该工法能够灵活调整悬挑式脚手架的高度和位置，适应不同层高和跨度的需求。

三、适应范围该工法适用于大层高、大跨度结构的施工，包括高层建筑、大型桥梁、大型厂房等。

它能够提供安全、高效、灵活的支撑和施工平台，保证施工质量和工期的同时，提高施工人员的工作效率。

四、工艺原理该工法的工艺原理是基于悬挑式脚手架连墙件设置的稳定性和可靠性。

通过对施工工法与实际工程之间的联系进行分析和解释，可以了解到该工法的理论依据和实际应用。

同时，采取的技术措施包括合理的材料选择、精确的支撑结构设计以及先进的施工工艺。

五、施工工艺施工工艺包括脚手架支撑结构的搭建、连墙件的设置、脚手架的拆除等各个具体的施工阶段。

每个施工阶段都需要详细描述，以便读者了解施工过程中的每一个细节。

该工法通过合理布置脚手架，确保了施工人员的安全和施工的顺利进行。

六、劳动组织劳动组织是指施工过程中的人员安排和管理，包括脚手架搭建人员、连墙件设置人员、施工人员等的协作和协调。

合理的劳动组织能够提高施工效率和质量，保证施工工期的完成。

七、机具设备该工法所需的机具设备包括脚手架材料、悬挑式脚手架支撑结构、连墙件等。

本文将详细介绍这些机具设备的特点、性能和使用方法，以便读者了解其在施工中的重要作用。

八、质量控制质量控制是确保施工过程中的质量达到设计要求的关键环节。

本文将介绍质量控制的方法和措施，包括施工方案的审核、材料的检验、工艺的监控等，以确保施工过程的稳定和成功。

扣件式钢管脚手架连墙件在剪力墙结构的设置扣件式钢管脚手架连墙件在剪力墙结构的设置扣件式钢管脚手架连墙件在剪力墙结构的设置为建筑施工搭设的扣件式钢管脚手架，当建筑物为剪力墙结构时，脚手架连墙件多在门窗洞口处设置，剪力墙部位连墙件的设置常常被忽略，造成了施工与设计的不符。

而脚手架倒塌事故，多是由于连墙件设置不足或连墙件被拆除未及时补救引起的。

因此脚手架连墙件设置工作，应是脚手架设计中控制的一个重点，以保证建筑施工扣件式钢管脚手架的安全。

现就紫薇希望城1、2#楼项目脚手架在剪力墙部位连墙件的设置进行探讨。

1、扣件式钢管脚手架连墙件的作用为施工作业搭设的扣件式钢管脚手架，无论是落地式脚手架还是悬挑式脚手架，都必须设置连墙件。

连墙件是连接脚手架与建筑物，最终将脚手架水平力传递给建筑物的最重要构件，对脚手架发生横向整体失稳起到约束作用，因此加强建筑施工扣件式钢管脚手架连墙件设置工作，是防止脚手架发生横向弯曲失稳或倾覆的重要保证，是脚手架工程管理的控制重点。

2、连墙件设置要求《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130)对脚手架连墙件设置有明确规定，连墙件的数量应满足立杆稳定性要求;连墙件的强度、稳定性和连接强度应符合国家现行标准的要求;连墙件的设置还应符合规范中所明确的最大间距要求等。

3、剪力墙部位连墙件可用的附墙连接方式a)拉筋和顶撑配合法，仅适用高度在24m以下的落地式脚手架，本工程建筑高度为56m，必须搭设悬挑式脚手架，此方法不适用。

b)螺栓连接法，在剪力墙上预留洞或打洞，穿普通螺栓作为连墙件，采用大模板施工还可利用留置的对拉螺栓孔。

该方法与脚手架连接强度、稳定性相对较差。

本工程为墙面外保温，在保温工程施工前，洞口必须进行封堵，连墙件必须被拆除，架体稳定性无法保证。

c)预埋法，在砼浇筑前将预埋件埋设于剪力墙内，待砼浇筑完成后，将钢管与预埋钢板进行焊接，作为连墙件。

预埋法的连墙件优点是刚性好，不足之处是成本高，拆卸麻烦，焊接作业在脚手架上进行，焊缝质量不易保证，并存在火灾隐患。

一种新型的钢管脚手架连墙件(一)一、目前常用脚手架连墙件主要优缺点1、拉筋加顶撑式，如图1。

一般用2φ6钢筋加短钢管（用扣件与内立杆固定）顶撑。

这种型式连墙件只能用于24m以下脚手架。

其优点：设置方便，可随地取材，目前使用较多。

主要缺点为：①一般拉筋只能埋于建筑物的圈梁或楼面梁上口，很难调节垂直方向，难以满足规范关于连墙件“宜靠近主节点设置，偏离主节点的距离不应大于300mm”和“应从底层第一步纵向水平杆处开始设置”的要求。

②实际施工中往往难以做到拉撑结合（常见不加顶撑的柔性连接），也有的预埋拉筋忘记与脚手架立杆连接或连接马虎。

③很容易被工人随意拆除。

④装饰施工时一般已拆除。

⑤顶撑采用一只扣件与脚手架扣接，有时不能满足承载力要求；用两只扣件分别在内外立杆上扣接，又要影响脚手架操作人员通行及物料运输。

2、楼面处预埋钢管，再用连墙钢管和扣件与立杆连结，或预埋φ25短钢筋，连墙钢管一端开孔套在钢筋头上，另一端用扣件与立杆扣接，见图2a、b。

优点同上。

缺点：除与上述1-①③④⑤相同外，拆除时常用气割，不利防火。

3、在圈梁或楼面梁上预埋铁件，一端与脚手架立杆扣牢，另一端用电焊与埋件焊接，见图3。

优点：牢固、可靠。

缺点：①装饰施工阶段连墙件已拆除；②与脚手架用一只扣件连接，有时达不到承载力要求，两只扣件与内外立杆扣接又影响通行的运输；③安装时需电焊，拆除时要用气割，较为繁琐且不利于防火；④当脚手架产生沉降时，连墙件将承受弯距。

4、在连墙短钢管上一端焊接钢板并钻孔，用膨胀螺栓固定在砼梁、柱、墙上，另一端用扣件与立杆扣接，见图4。

优点：安装位置正确，牢固可靠，连墙件可重复使用。

缺点：同3-①②④。

通过以上分析可见，目前常用脚手架连墙件普遍存在下列问题：布置时难以满足距主节点≤300mm及从底层第一步纵向水平杆处开始设置的要求；装饰阶段，连墙件一般均已拆除；连墙件轴向设计值超过8kN，采用两只扣件与内外立杆扣接时，影响人员通行的物料运输；刚性连墙件固定用扣件扣死，当脚手架发生沉降时，连墙件将承受弯距等问题。
