超声成像基本原理
超声成像是利用超声波在物体内部传播、反射和散射的原理来形成图像的一种医学影像技术。
其基本原理是利用超声发生器产生的高频声波经由探头传入人体组织，并在组织内部发生反射和散射，然后由探头接收到反射和散射回波。
通过衡量回波的时间和强度等信息，计算机可以重建出组织的内部结构和形态。
超声波在组织内的传播速度和密度变化会导致声波在组织内的传播路径发生弯曲和折射。
当超声波遇到组织间界面时，部分能量会被反射回来，有一部分能量继续传播至下一个界面。
探头接收到的回波信号经过放大和电信号转换后，被传送至计算机进行处理。
计算机对回波信号进行时序分析，通过测量发射和接收的时间差，可以得到超声波从发射至接收的时间。
结合探头发射时的频率和声速的已知值，计算机可以计算出声波在组织内的传播路径长度。
进一步结合回波信号的强度信息，计算机可以将这些回波点按照位置和亮度加权，形成生物组织的轮廓和纹理图像。
超声成像具有无创、实时、可重复、无辐射等优点，广泛应用于医学领域，如检查妊娠、肝脏、心脏、肾脏、乳房等。
然而，超声成像的分辨率受制于超声波的频率和信号噪声，对于深部组织的成像效果较差。
因此，不同类型的超声成像仪在应用上有一定的局限性。

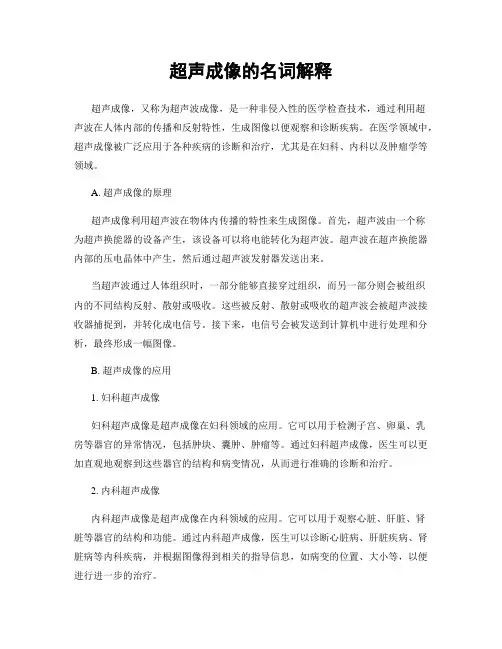

超声成像的名词解释超声成像，又称为超声波成像，是一种非侵入性的医学检查技术，通过利用超声波在人体内部的传播和反射特性，生成图像以便观察和诊断疾病。
在医学领域中，超声成像被广泛应用于各种疾病的诊断和治疗，尤其是在妇科、内科以及肿瘤学等领域。
A. 超声成像的原理超声成像利用超声波在物体内传播的特性来生成图像。
首先，超声波由一个称为超声换能器的设备产生，该设备可以将电能转化为超声波。
超声波在超声换能器内部的压电晶体中产生，然后通过超声波发射器发送出来。
当超声波通过人体组织时，一部分能够直接穿过组织，而另一部分则会被组织内的不同结构反射、散射或吸收。
这些被反射、散射或吸收的超声波会被超声波接收器捕捉到，并转化成电信号。
接下来，电信号会被发送到计算机中进行处理和分析，最终形成一幅图像。
B. 超声成像的应用1. 妇科超声成像妇科超声成像是超声成像在妇科领域的应用。
它可以用于检测子宫、卵巢、乳房等器官的异常情况，包括肿块、囊肿、肿瘤等。
通过妇科超声成像，医生可以更加直观地观察到这些器官的结构和病变情况，从而进行准确的诊断和治疗。
2. 内科超声成像内科超声成像是超声成像在内科领域的应用。
它可以用于观察心脏、肝脏、肾脏等器官的结构和功能。
通过内科超声成像，医生可以诊断心脏病、肝脏疾病、肾脏病等内科疾病，并根据图像得到相关的指导信息，如病变的位置、大小等，以便进行进一步的治疗。
3. 肿瘤学超声成像肿瘤学超声成像是超声成像在肿瘤学领域的应用。
它可以用于检测和诊断各种类型的肿瘤，如乳腺癌、肺癌、肝癌等。
通过肿瘤学超声成像，医生可以观察肿瘤的位置、大小、形状、血供情况等，从而评估肿瘤的性质和分期，并制定合理的治疗方案。
C. 超声成像的优势相比于其他医学成像技术，超声成像具有以下几个优势：1. 无辐射：超声成像不涉及电离辐射，相对安全，可以多次重复使用，适用于孕妇和儿童等敏感人群。
2. 实时性：超声成像实时生成图像，医生可以在检查过程中根据观察到的图像作出判断和决策。

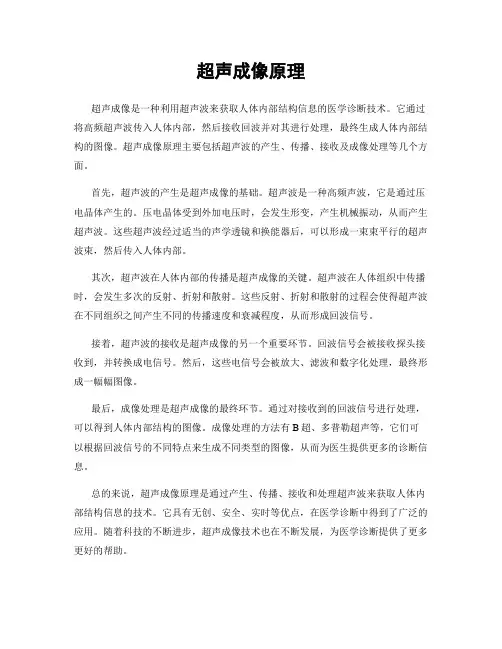

超声成像原理
超声成像是一种利用超声波来获取人体内部结构信息的医学诊断技术。
它通过将高频超声波传入人体内部，然后接收回波并对其进行处理，最终生成人体内部结构的图像。
超声成像原理主要包括超声波的产生、传播、接收及成像处理等几个方面。
首先，超声波的产生是超声成像的基础。
超声波是一种高频声波，它是通过压电晶体产生的。
压电晶体受到外加电压时，会发生形变，产生机械振动，从而产生超声波。
这些超声波经过适当的声学透镜和换能器后，可以形成一束束平行的超声波束，然后传入人体内部。
其次，超声波在人体内部的传播是超声成像的关键。
超声波在人体组织中传播时，会发生多次的反射、折射和散射。
这些反射、折射和散射的过程会使得超声波在不同组织之间产生不同的传播速度和衰减程度，从而形成回波信号。
接着，超声波的接收是超声成像的另一个重要环节。
回波信号会被接收探头接收到，并转换成电信号。
然后，这些电信号会被放大、滤波和数字化处理，最终形成一幅幅图像。
最后，成像处理是超声成像的最终环节。
通过对接收到的回波信号进行处理，可以得到人体内部结构的图像。
成像处理的方法有B超、多普勒超声等，它们可以根据回波信号的不同特点来生成不同类型的图像，从而为医生提供更多的诊断信息。
总的来说，超声成像原理是通过产生、传播、接收和处理超声波来获取人体内部结构信息的技术。
它具有无创、安全、实时等优点，在医学诊断中得到了广泛的应用。
随着科技的不断进步，超声成像技术也在不断发展，为医学诊断提供了更多更好的帮助。
超声成像物理原理超声成像是一种通过利用超声波在物体内部的传播和反射特性，以获取物体内部结构信息的技术。
本文将介绍超声成像的物理原理及其应用。
一、超声波的产生和传播超声波是指频率超过20kHz的声波。
超声波的产生通常使用压电晶体，当施加电场时，晶体会发生形变，产生声波。
这些声波通过介质的传播，一般使用声速较高的介质，如水、凝胶等。
声波传播的速度取决于介质的密度和弹性模量。
二、声波的传播速度和频率在同一介质中，声波的传播速度与频率呈正相关关系。
具体来说，声波的传播速度等于波长乘以频率。
因此，在超声成像中，为了提高成像的分辨率，可以采用高频的超声波。
三、超声波的反射和折射当超声波遇到不同介质之间的边界时，会发生反射和折射现象。
反射是指超声波与物体表面或内部结构的界面发生相互作用后，部分能量以反向的方式返回。
折射是指超声波在进入具有不同声速的介质时，改变传播方向和速度。
四、声束的聚焦为了提高成像的清晰度和分辨率，超声波可以通过声束聚焦。
聚焦是通过改变超声波的发射或接收方式来实现的。
常见的聚焦方式包括透镜聚焦、电子聚焦和多普勒聚焦。
五、超声波的回波信号处理当超声波经过物体后，会返回探头并产生回波信号。
这些回波信号通过超声仪器进行处理，然后转换为图像显示。
信号处理过程包括放大、滤波和数字化等。
六、超声成像的应用超声成像在医学领域被广泛应用。
它可以用来检查内脏器官、血管、乳腺等部位的异常情况。
此外，超声成像还可用于婴儿的产前检查以及导航手术等。
总结：超声成像是一种利用超声波原理获取物体内部结构信息的技术。
通过超声波的产生和传播、反射和折射、声束的聚焦、回波信号处理等过程，可以获得清晰的超声图像。
超声成像在医学领域具有广泛的应用前景，为临床诊断和手术导航提供了有力的支持。
超声的成像原理
超声成像是一种常见的医学检查方法，它利用超声波在人体内部的传播和反射特性，通过超声探头发射超声波并接收其反射信号，最终形成图像。
超声波是一种机械波，其频率通常位于1-20MHz之间。
在超声成像过程中，发射器给超声波以脉冲的形式产生，并通过液体或者固体传导介质传播到人体内部。
当超声波遇到不同组织的界面时，一部分能够被反射回来。
接收器接收到反射回来的超声波，并转换为电信号，再经过一系列的处理后，最终形成图像。
超声成像的图像是由大量的亮暗点构成，每个亮暗点代表着超声波的强度和亮度。
在图像的形成过程中，有几个重要的物理参数需要考虑。
首先是超声波在组织内的传播速度，不同组织具有不同的声速，这也是成像中不同组织能够分辨的关键因素。
其次是超声波在组织内的衰减，衰减程度会影响图像的清晰度和深度。
此外，图像的对比度和分辨率也与超声波的频率有关，高频率的超声波可以提供更好的分辨率，但同时其穿透深度相对较小。
总体来说，超声成像原理是基于超声波在组织内的传播和反射特性形成图像，通过利用超声波与组织的相互作用，可以获得有关组织结构和异常情况的信息。
这使得超声成像成为一种安全、无辐射且广泛应用的医学检查方法。
