编写：审核:批准：目录1编制依据2工程概况2.1地理位置及环境2.2工程总体布置2.3主要系统简介2.4主要设备技术特点2.5主要设备技术规范3工程范围及主要工程量3.1主机设备3.2主要辅助机械3.3主要附属设备3.4主要管道施工项目4施工组织机构设置和劳动力计划4.1施工组织机构图4.2组织机构管理4.3岗位职责4.4劳动力计划5施工网络计划6施工区域平面布置6.1施工场地布置6.2施工平面管理6.3主要吊装机械的布置7力能供应8主要施工方案及重大施工措施8.1主要施工小型机械情况8.2汽轮机本体安装方案8.3发电机静子厂内运输及就位方案8.4发电机安装施工方案8.5汽动给水泵安装8.6电动给水泵安装8.7凝汽器安装方案8.8油系统设备及管道安装施工方案8.9油系统冲洗及油循环施工方案8.10除氧器除氧水箱安装8.11加热器安装8.12汽机热力系统管道安装9施工技术及物资供应计划9.1施工技术措施及作业指导书编制计划9.2施工技术记录图编制计划9.3设备交付计划10质量管理、职业安全健康及环境管理10.1工程质量管理10.2职业安全健康与环境管理10.3文明施工管理目标及措施11技术培训计划12物质管理13技术革新措施14降低成本的措施及目标15工程竣工后应完成的技术总结清单1 编制依据1.1 国电XXXXXX发电厂一期B号标段安装工程施工组织总设计。
1.2《XXX省XXX电厂2³600MW机组新建工程B标段投标文件》1.3 XXX省XXX电厂2³600MW机组新建工程B标段工程建设施工合同1.4《XXX省XXX电厂2³600MW机组新建工程施工组织设计》XXX省火电建设公司XXX项目部1.5 XXX电力设计院有关技术文件、施工图纸1.6 上海电气汽轮机厂、电机厂及部分辅机厂的提供的安装图、说明书等技术文件1.7 设备清册和材料清单1.8 有关国家、行业标准、规程、规定：《电力建设施工及验收技术规范》（汽机机组篇）DL5011-92《电力建设施工及验收技术规范》（管道篇）DL/5031-94《电力建设安全工作规程第一部分：火力发电厂》DL 5009.1-2002《电力建设安全施工管理规定》《火力发电厂焊接技术规范》管道篇DL/T869-2004《XXX省火电建设公司施工工艺纪律》（第二版）《电力建设消除施工质量通病守则》《火电施工质量验收及评定标准》（汽机篇）1998版《火电施工质量验收及评定标准》（管道篇）2002年版《火电施工质量验收及评定标准》（焊接篇）1996年版《火力发电工程施工组织设计导则》国电电源[2002]849号《电力建设工程施工技术管理导则》国家电网工[2003]153号1.9 火电机组达标投产考核标准（2006年版）1.10其他相关的法律、法规性文件以上标准若有新的标准则执行新标准，替代原有标准2．工程概况国电XXX发电厂一期新建工程2³600MW超临界燃煤发电机组安装工程，位于XXX省余干县XXX镇境内的凌圹村，由华东电力设计院与XXX电力设计院联合设计，规划4³600MW燃煤机组，本期新建2³600MW燃煤机组，由XXX省火电建设公司承担#2机组的安装施工任务。
电力建设发电项目安装工程汽机专业施工方案一、项目背景随着国民经济的快速发展，电力需求呈现出快速增长的态势。
为满足市场的需求，电力建设发电项目在全国范围内得到快速推进。
其中，汽机作为一种常见的发电设备，在电力建设中发挥着重要的作用。
本项目旨在对汽机设备进行专业施工，确保设备能够正常运行，为电力建设提供可靠的支持。
二、施工方案1.施工准备（1）组建施工团队：从相关专业中选择经验丰富的工程师和技术员，组成专业的施工团队。
确保团队成员具备相应的专业知识和技术能力。
（2）制定施工计划：根据项目的实际情况，制定详细的施工计划，明确施工的步骤、时间和质量要求。
（3）准备施工设备和材料：根据施工计划，准备好所需的施工设备和材料。
确保设备和材料的质量符合相关标准。
2.基础施工（1）地基处理：在施工前，对地基进行必要的处理，确保地基的稳定和坚固。
（2）浇筑基础：按照设计要求，进行基础的浇筑工作。
确保基础的强度和稳定性。
3.安装施工（1）汽机设备安装：根据设备图纸和安装要求，对汽机设备进行安装。
注意安装位置的准确和设备的稳定性。
（2）管道连接：连接汽机与管道系统，确保管道连接的牢固和密封性。
（3）电气连接：根据电气图纸和安装要求，进行电气设备的连接工作。
确保电气连接的正确和安全。
4.调试调整（1）机组调试：对汽机设备进行调试和试运行。
确保设备能够正常运行，并按照设计要求提供稳定的电力输出。
（2）安全检查：对设备运行过程中可能存在的安全隐患进行检查，确保设备的安全性。
5.施工总结（1）工程验收：在施工结束后，进行工程验收。
确保施工过程符合相关的规范和标准。
（2）施工文件整理：整理施工过程中产生的相关文件和资料，便于以后的维护和管理工作。
三、施工安全措施1.施工人员必须经过相关的安全培训，确保掌握相关的安全知识和技能。
2.施工现场必须符合相关的安全要求，设置必要的警示标志和安全护栏。
3.施工过程中必须按照相关的操作规程进行施工，严禁违规操作和地质探测。
汽机专业施工方案一、项目背景和目标汽机专业施工是指汽轮机、内燃机等汽力发电设备的安装、调试和投运过程。
通过施工，实现汽力发电设备的安全运行和高效发电。
本项目旨在制定一套科学、合理的汽机专业施工方案，确保施工过程中的顺利进行和工程质量的高标准完成。
二、方案内容1.施工组织和管理（2）施工管理：建立施工管理制度，包括合同管理、质量管理、安全管理、进度管理等，确保施工过程的各项工作有序进行。
（3）施工人员培训：组织施工人员培训，提高他们的技术水平和安全意识。
2.施工准备工作（1）施工图纸准备：根据设计方案，编制详细施工图纸。
（2）材料和设备采购：根据施工图纸，制定材料和设备清单，并进行采购工作。
（3）场地准备：对施工场地进行清理、平整和围栏设置等准备工作。
3.施工过程（1）土建工程：进行场地平整、基础开挖、基础浇筑等土建工程。
（2）设备安装：进行汽轮机、内燃机等设备的安装和调试工作。
（3）管道系统：进行汽机冷却水系统、蒸汽系统、燃气系统等管道系统的安装和试压工作。
（4）电气系统：进行电气设备的安装、接线和调试工作。
（5）自动控制系统：进行自动控制设备的安装和调试工作。
4.施工质量和安全保障（1）施工质量控制：建立质量检查制度，对施工过程中的各项工作进行检查和验收。
（2）施工安全保障：建立安全管理制度，加强对施工人员的安全教育和培训，确保施工过程的安全。
5.交付和验收（1）设备调试和试运行：对汽机设备进行调试和试运行，并进行性能检测和故障排除。
（2）工程竣工验收：组织相关部门对施工工程进行验收，确保工程质量合格。
三、方案实施和风险控制在实施施工方案的过程中，需要不断监督和跟进各项工作，并及时处理可能出现的问题。
同时，还需要建立风险评估机制，对施工中可能出现的风险进行分析和评估，并采取相应的措施进行控制和管理。
四、方案评估和改进施工方案的实施过程需要不断进行评估和改进。
通过对施工过程进行评估，总结出经验和教训，并对方案进行修订和完善，以提高施工效率和质量。
汽机专业施工组织设计一、施工组织设计的目标和原则施工组织设计的原则有以下几点：1.确定合理的工期计划和施工进度，合理安排施工流程，以保证工期进度的合理性和施工效率的最大化。
2.合理布置施工人员和设备，实现人员和设备的合理利用，提高施工效率。
3.协调各施工专业之间的工作关系，确保施工进度与施工质量的协调。
4.严格执行监控和控制措施，确保施工过程中的质量安全，及时发现和解决问题。
5.按照合同约定，合理利用材料和资源，降低施工成本。
二、施工组织设计的内容1.施工工期计划和施工进度安排：根据工程的具体情况，确定施工的起止时间、工期和施工进度计划，合理安排施工流程，明确各项工作的时间节点和工期要求，以确保施工进度的合理性和工期的可控性。
2.施工人员和设备的布置：根据施工进度和工期计划，科学合理地配置施工人员和设备，确保施工人员和设备的合理利用，以达到最高程度的工作效率。
同时，根据工程的具体情况和施工方法要求，合理进行人员和设备的调度和安排，保证施工过程中的安全性。
3.施工流程和工艺安排：根据工程的具体特点和施工方法要求，合理规划工程的施工流程和工艺过程。
明确施工过程中各个环节的工作内容、工作顺序和工作方法，确保施工过程的合理性和施工质量的可控性。
4.施工质量监控和控制：建立施工质量监控和控制措施，制定相应的施工质量监控和控制计划，对施工过程中的各个环节进行质量监控和控制，及时发现和解决施工中出现的质量问题，确保工程的施工质量。
5.施工安全措施与管理：根据工程的具体情况和相关法规要求，制定相应的施工安全措施和管理规定。
全面贯彻施工安全管理制度，对施工现场进行安全风险评估，并制定施工安全预防措施，加强施工现场的安全管理，确保施工过程中的安全性。
6.施工成本控制：制定合理的施工成本控制措施，根据合同约定和工程的实际情况，合理利用材料和资源，控制施工成本。
同时，加强成本的监控和控制，及时发现和解决成本问题，以降低施工成本。
汽轮发电机组大修施工组织设计一、前期准备工作1.安排专业技术人员进行设备检查和评估，确定大修的范围和需求。
2.确定大修的时间、地点和预计所需的人力、物力和财力资源，并制定详细的计划。
3.分配责任，建立项目组织，包括项目经理、技术负责人、施工队长等。
4.确定施工期间的安全措施和风险评估，制定相应的安全计划。
1.工程准备a.搭建临时设施，包括工地办公室、生活区、仓库和设备维修车间等。
b.配置所需的施工设备和工器具，确保施工顺利进行。
c.开展技术培训和安全教育，提高施工人员的技术水平和安全意识。
2.施工流程a.施工前的准备工作：包括零件和材料的准备、设备的停机检修和拆卸等。
b.设备检修和维修：包括清洗、磨损部件的更换、润滑和密封技术的改进等。
c.施工期间的安全措施：包括关键部位的防护、施工区域的防火防爆等。
d.施工质量控制：包括施工过程的监督和质量检测，确保施工质量符合要求。
e.施工期间的安全救援和应急预案：包括事故处理和紧急救援措施等。
3.人力资源管理a.人员配备：根据大修范围和工作量，合理配置施工人员和技术人员。
b.施工队伍的组织：根据工作性质和要求，划分专业施工队伍并进行管理。
c.岗位职责和工作安排：明确各岗位的职责和任务，合理分工协作进行工作。
d.人员培训和技能提升：不定期开展培训和技能竞赛，提高员工的综合素质。
4.物资和设备管理a.物资采购和供应：根据施工计划，及时采购所需的零部件、材料和润滑油等。
b.物资计划和库存控制：合理制定物资计划，并控制库存，减少浪费和成本。
c.设备维修和管理：定期检修设备，确保设备运行正常、安全可靠。
5.质量管理a.建立质量管理体系：明确施工质量管理的政策和目标，确保质量达标。
b.质量控制和检查：制定检查标准和程序，进行质量检查和监督，及时纠正问题。
c.质量记录和归档：及时记录施工过程和质量相关信息，做好文件归档和备份。
6.安全管理a.制定安全管理制度：明确安全责任人和安全管理的各项规定和措施。

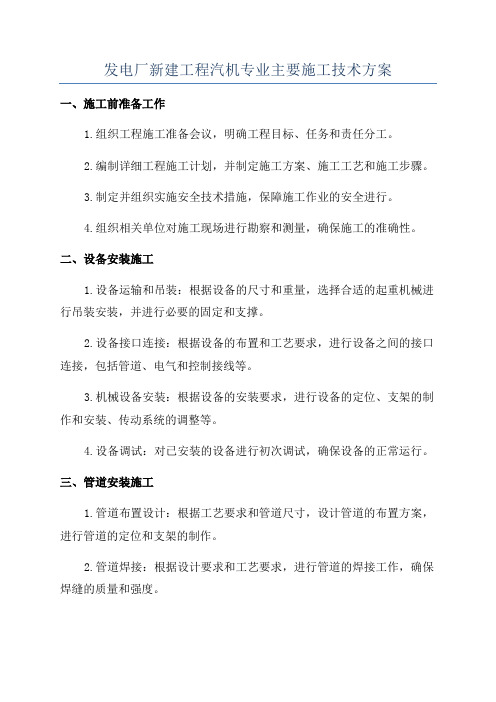

发电厂新建工程汽机专业主要施工技术方案一、施工前准备工作1.组织工程施工准备会议，明确工程目标、任务和责任分工。
2.编制详细工程施工计划，并制定施工方案、施工工艺和施工步骤。
3.制定并组织实施安全技术措施，保障施工作业的安全进行。
4.组织相关单位对施工现场进行勘察和测量，确保施工的准确性。
二、设备安装施工1.设备运输和吊装：根据设备的尺寸和重量，选择合适的起重机械进行吊装安装，并进行必要的固定和支撑。
2.设备接口连接：根据设备的布置和工艺要求，进行设备之间的接口连接，包括管道、电气和控制接线等。
3.机械设备安装：根据设备的安装要求，进行设备的定位、支架的制作和安装、传动系统的调整等。
4.设备调试：对已安装的设备进行初次调试，确保设备的正常运行。
三、管道安装施工1.管道布置设计：根据工艺要求和管道尺寸，设计管道的布置方案，进行管道的定位和支架的制作。
2.管道焊接：根据设计要求和工艺要求，进行管道的焊接工作，确保焊缝的质量和强度。
3.管道安装：根据管道的布置方案，进行管道的安装工作，包括支架的安装、管道的焊接和连接等。
4.管道试压：对已安装的管道进行试压，确保管道的密封性和耐压性能。
四、电气安装施工1.电气线路布置：根据设备的功率、电压和电流要求，设计电气线路的布置方案，进行线路的定位和支架的安装。
2.电缆敷设：根据电气线路的布置方案，进行电缆的敷设工作，包括电缆的固定、接头的安装和接线的连接等。
3.电气设备安装：根据设备的电气要求，进行电气设备的安装和接线工作，确保设备的正常运行。
4.电气调试：对已安装的电气设备进行调试工作，包括检查电气系统的接地、绝缘和保护装置等。
五、土建工程施工1.基础施工：按照设计要求进行土建基础工程的施工，包括地基处理、基础的浇筑和加固等。
2.主体施工：按照设计要求进行土建主体工程的施工，包括建筑物的搭建、钢结构的安装和混凝土的浇筑等。
3.辅助工程施工：包括道路、排水和围墙等辅助工程的施工，确保施工现场的正常运行。
山西关铝运城热电厂2×200MW机组汽机专业施工组织设计批准：审核：编写：山西省工业设备安装公司二OO七年四月二十八日目录1 1、工程概况.............................................................................................................................................1 2、编制依据.............................................................................................................................................1 ..................................................................................................................................... 、设备主要特点35 、工程范围及主要工程量4 ......................................................................................................................8 5、施工机具配备.....................................................................................................................................10 ........................................................................................................................................... 6、工程进度14 、施工组织...........................................................................................................................................719 ................................................................................................................................... 8、主要施工方法33 9、重大施工方案...................................................................................................................................70 ................................................................................................................................. 、质量保证措施1073 11、安全管理.........................................................................................................................................76 ................................................................................................................................. 、降低成本措施1277 13 、施工措施和分部试运措施编制计划........................................................................................... .79 ...................................................................................................................... 、技术革新和科技攻关14关铝运城热电厂2×200MW机组工程汽机专业施工组织设计汽机专业施工组织设计1、工程概况关铝运城热电厂工程装机容量为2×200MW，由北京北重汽轮发电机有限责任公司生产型号为：NC210 -12.75/0.294/535/535；汽轮机为超高压、中间再热三缸、双排抽汽凝汽式汽轮机。
作业指导书工程名称：XXX发电厂MW工程编号：QJ -01作业项目名称：汽机专业施工组织设计编制单位：江苏省电力建设第一工程公司编写：日期：审核：日期：审定：日期：批准：日期：出版日期版次第一版目录1.目的2.使用范围3.编制依据4.工程概况及主要工程量5.劳动力计划和作业人员的资格要求6.主要机械及工、器、具7.施工进度8.施工准备8.1主要材料设备准备8.2技术准备8.3现场条件准备9.作业程序10.作业方法、工艺要求及质量标准11.工序交接及成品保护11.1 工序交接程序11.2 工序交接前后成品的保护方法12.安全和文明施工措施13.技术记录14.附表1.目的本施工组织设计是在公司编制出版的本工程施工组织总设计的基础上进行的专业细化，用来更具体地指导本工程汽机专业各类主要施工措施的编制、人力机械材料设备工器具的配备、科学有序地组织施工，实现预期的质量目标和工期目标，提高劳动生产率、降低消耗、保证安全、不断提高施工技术和施工管理水平。
2.使用范围本施工组织设计适用于XXX发电厂2×300MW工程汽机专业施工项目（含化学、水工专业施工项目）3.编制依据3.1 XXXX发电厂2×300MW工程施工组织总设计3.2 XXXXX设计院设计图3.3各厂家设备图纸及技术资料3.4有关规程、规范、标准的有效版本3.5同类型机组施工方案、施工经验和施工总结4.工程概况及主要工程量4.1 工程概况XXXX发电厂2×300MW机组工程，建设容量为2×300MW中间再热凝汽式发电供热机组。
#X机组计划于XXXX年XX月投产，#X机组计划于XXXX年XX月投产。
工程业主方为XXXXXXXX公司，监理方为XXXXXXX公司，由XXXXXX设计院设计，总承包商为江苏省电力建设第一工程公司。
汽机专业主要包括汽轮发电机本体以及辅助设备、附属机械、热力系统管道、循环水系统、原水预处理系统及化水水处理系统设备及管道的安装工作。
目录1 编制依据2 工程概况3 主要设备概况4 主要系统简介5 主要工作量及各班分工6 主要节点控制7 施工组织机构和劳动力计划8 主要施工机具配备及布置9 主要施工措施及作业指导书10 施工进度控制措施11 技术管理措施12 安全管理措施13 质量管理措施14 文明施工及环境管理措施15 降低成本措施16 工程验收1 编制依据1.1 《》；1.2 河南省电力勘测设计院施工图纸及设计说明；1.3 设备厂家提供的图纸、说明书及技术文件；1.4 《火电施工质量检验及评定标准》（汽机篇-1998年版、管道篇-1983年版、焊接篇-1996年版、加工配制篇-1983年版）；1.5 《电力建设施工及验收技术规范》（汽轮机机组篇DL 5011-92、管道篇DL 5031-94、火力发电厂焊接篇DL 5007-92；1.6 《火力发电厂劳动和职业卫生设计规程》DL 5053-96；1.7 《电力建设安全工作规程》DL 5009.1-92；1.8 公司质量保证手册及质量体系文件。
2 工程概况2.1 工程位于河南省，距市区十四公里。
本工程由公司、筹建。
工程建设的全过程管理实行工程监理制，工程的质量监督受质检中心站领导。
2.2 本期工程采用三列式布置，主厂房固定端朝南，扩建端朝北，2.3 主要设备布置：汽轮发电机组横向布置于汽机房运行层，机头朝B排墙顺列布置，纵向中心线与4#（10#）柱中心线重合，汽缸中分面标高9.9m。
凝汽器两台机对称布置，从汽机房A排墙向B墙看，1#机循环水进出水管布置在机组左侧，2#机循环水进出水管布置在机组右侧。
1#、2#高压加热器分别立式布置于汽机房机组右（左）侧加热器平台0m层，4#、5#、6#低压加热器立式布置于汽机房机组右（左）侧加热器平台5m层，7#低压加热器布置于凝汽器喉部，轴封加热器横向布置在加热器平台5m层东侧。
除氧器布置于除氧煤仓间20m层4#(9#)～5#(10#)柱间，水箱中心距B列柱中心3.6m，连排布置在除氧层4#（10）柱处，距C 列柱中心2.4m。
目录一、工程概况-----------------------------------------------------1 1．1．概述-------------------------------------------------------1 1．2．主要工程量-------------------------------------------------1 二、主要施工方案-------------------------------------------------1 2．1．汽轮机本体安装方案-----------------------------------------1 2．2．发电机安装方案---------------------------------------------2 2．3．除氧器及水箱安装方案---------------------------------------3 2．4．凝汽器安装方案---------------------------------------------3 2．5．电动给水泵安装方案-----------------------------------------3 2．6．凝结水泵安装方案-------------------------------------------4 2．7．高压管道安装方案-------------------------------------------4 2．8．高压管道安装方案-------------------------------------------4 2．9．高压管道安装方案-------------------------------------------5三、作业指导书一览表---------------------------------------------5四、文件包一览表-------------------------------------------------6五、资源配置计划-------------------------------------------------6 5．1．图纸交付进度-----------------------------------------------6 5．2．主要设备材料供应计划---------------------------------------6 5．3．主要施工机械及测量仪器配备计划-----------------------------9六、施工技术、质量及安全管理-------------------------------------10七、安全文明施工-------------------------------------------------11八、施工网络结构图-----------------------------------------------12一、工程概况1.1 概述张家港永兴热电有限公司热电工程是由江苏恒源电力资产投资有限公司投资兴建的一个供热式电厂。
本期为2×C15MW抽凝式汽轮发电机组+2×100T/H单锅筒自然循环次高压煤粉炉，热电联产、集中供热。
并留有扩建场地。
电厂地理位置：张家港永兴热电有限公司热电工程厂址选在张家港市凤凰镇安庄村，位于张家港市东南部，距市区14公里。
1.2 主要工程量及控制进度本期工程安装两台15MW抽汽凝汽式汽轮发电机组。
机组采用纵向布置。
检修场地设置在固定端。
本期工程主要辅机有：凝汽器2台、凝结水泵4台、电动给水泵4台、低压加热器2台、高压加热器2台、大气式除氧器及水箱2台、射水泵4台、减温器2台等。
汽机房设备及管道从主厂房A排侧大门运至厂房，行车起吊就位。
主要安装控制进度要求：#1机汽机台板2005年7月1日开始就位，2005年7月30日汽机扣盖，2005年9月15日机组整套启动。
#2机2005年9月25日汽机扣盖，2005年11月28日投产。
二、主要施工方案2.1 汽轮机本体安装方案汽机在南京汽轮电机厂制造完成后，在总装台进行组装，并进行盘车检查，重要项目需进行监证，机组到达现场后，着重做好设备检查及预检修工作。
台板、轴承座及汽缸就位采用拉钢丝方法进行找正，汽缸及隔板套、汽封套洼窝找中心可采用拉钢丝或假轴法进行测量和调整。
考虑到假轴与转子的静挠度差，可将转子和假轴分别吊入汽缸进行实测并绘制出挠度曲线，在调整时进行修正；转子扬度调整以2#轴颈为准，要求轴颈处扬度为零；排汽缸与凝汽器进行焊接时应在汽缸台板四角架设百分表以监视其变形量不应超过0.10mm；汽缸负荷分配拟采用“猫爪垂弧法”进行，负荷分配的调整不应改变汽缸与转子轴线中心，当转子汽缸洼窝中心与负荷分配发生矛盾时，应首先满足汽缸洼窝中心要求。
回转隔板安装后在汽机扣大盖前应进行动作试验，以检查其转动应灵活，开度与指示值应吻合。
轴向通流间隙的测量可采用锲形塞尺或塞尺进行，径向通流间隙测量，中分面处仍采用塞尺，上下间隙采用贴胶布涂色法检查，盘动转子检查胶布磨损程度判断间隙大小。
汽机扣盖前各抽汽管道均应至少安装到第一只支吊架处，以减少因抽汽管道的安装对汽缸中心产生影响。
2.2 发电机安装方案发电机定子重量约30t，可直接采用行车起吊就位（吊装前需对行车进行试吊检验），应根据现场条件尽可能早就位，以减少基础沉降对轴系找正的影响。
定子就位前应先将其下部的空气冷却器先安装就位（空冷器应事先进行水压试验检查），定子初步就位后，用拉钢丝法进行初步找正，左右、前后位置可通过千斤顶进行调整，上下位置可通过台板下的垫铁高度进行调整。
发电机穿转子拟采用接长轴法，将接长轴与发电机转子的汽机端相连接，根据厂家资料计算转子起吊中心及配重，将发电机后轴承座挂在励磁机端轴颈上再加上配重块，利用行车吊起转子慢慢穿入定子内，当接长轴端伸出定子后，用道木将转子支承稳定，行车松钩并将接长轴端吊起，转子另一端用固定在定子吊耳上的手拉葫芦将转子慢慢拉到位，拉动时可在后轴承座底板上涂上黄油以减少磨擦。
2.3 除氧器及水箱安装方案除氧器及水箱，布置在汽机房除氧间13m层，除氧水箱中心标高15.752米，水箱中心线距B排柱中心3800mm，固定支墩在4#、6#、10#柱头处，除氧水箱采用滚柱式滑动，以满足其自由热膨胀的要求。
根据现场施工情况,采取除氧水箱及除氧器从扩建端分别拖进就位则可在除氧器水箱基础强度达要求后，用卷扬机与滑轮组配合将水箱直接拖运到基础上，除氧器也用同样方式拖运到基础附近，利用基础上方楼板上预留的吊孔，用钢管加固后挂滑轮，将除氧塔吊起与水箱对接安装。
2.4 凝汽器安装方案1、凝器吊入基础上，做临时钢支承固定凝器；2、凝器管孔清理检查，铜管端伸出管板外2~4mm，管头不允许缩到管板内，进口端管口应翻边15°胀管次序应妥当，以避免管板变形过大，已胀好的管子胀口松脱。
3、凝器有四个弹性支架固定在基础上，支架下部和基础要錾平找正，垫铁接触良好。
4、凝器下部弹簧检查有无裂纹，声音清脆，并记录弹簧自由长度，凝器找正要安下汽缸排汽口为准，要保持平行，对焊时要均匀两侧对焊，以防止变形。
5、汽室灌水检查壳体，铜管胀口及焊缝严密性，待凝器及汽机真空系统水压严密性检查后，割除临时钢支承架，镶装凝器基础弹簧装好永久垫铁。
2.5 电动给水泵安装方案按照设计图纸要求，对设备基础中心线、标高、地脚螺栓孔位置进行检查，办好基础交接手续；按照设计要求在基础上画出垫铁布置位置，并用鸭嘴錾对垫铁基础表面进行凿毛凿平处理，将地脚螺栓孔内的杂物清理干净；布置好垫铁，利用汽机房行车将电动机、给水泵吊起，穿装好地脚螺栓，初步安装就位找正中心标高，之后对设备地脚螺栓孔进行一次灌浆；对电动机、水泵按厂家要求进行联轴器精确找中心，之后拧紧地脚螺栓，复查轴系中心，对设备基础进行二次灌浆；（给水泵制造厂不允许解体）2.6 凝结水泵安装方案安装前应先对基础进行检查交接验收，检查泵和电动机，确实没有损坏，泵内也无杂物，清除底座上的油腻和污物，把底座放在预先埋好的地脚螺钉上，底座下垫有成对楔子，用水平仪检查泵座的水平度，用水泥浇灌地脚螺栓孔眼和泵座内腔使之充满，水泥浆完全硬化后，拧紧地脚螺栓的螺母，仔细清除泵座的支持平面，再次检查水平度清除水泵及电机脚平面，并把水泵和电机放到泵座上去，连接吸入和吐出管路后，应检查泵轴和电机轴的同心度。
2.7 高低压加热器安装方案在设备检修场应将设备水平放置，对低压加热器汽侧及水侧分别进行水压试验（低加是否需要抽芯检查应根据厂家要求确定），高压加热器若在出厂已做过水压试验且有试验报告，则可现场不做水压试验。
对基础进行凿毛凿平处理后，布置好基础垫铁，将加热器用平板车水平运进汽机房，用行车配合垂直竖起，从汽机平台上的安装孔中吊放到基础上方，穿好地脚螺栓，找正方向安装就位，沿加热器筒身90°方向上挂两只线锤测量并调整设备垂直度，然后进行设备基础灌浆。
2.8 汽轮发电机油系统安装方案主油箱安装前应进行灌水渗漏检查；冷油器安装前要进行抽芯及水压试验检查；各油泵、注油器及调速部套均作解体检查，清理内部并作好测量数据记录，主油泵安装时其转子的扬度应跟随汽轮机转子的扬度；调速部套解体后应检查部件配合间隙大小及流道是否畅通（可以采用通烟法检查），用汽油或煤油将部件内外清洗干净（对于机械杂质可用面团粘出清理），装配时滑动面上应涂以清洁的透平油。
油系统管道应先进行预组装并将管道上需要开设的孔全部预先开好（包括热控测点孔），然后拆卸送出酸洗，酸洗后用清水冲洗干净再用压缩空气吹干，将管口（孔）密封后运到现场进行安装；管道采用氩弧焊打底，电焊盖面工艺，对于口径小的管道下料时需用砂轮切割机或管子割刀，尽可能不用火焰切割，焊接时可采用全氩焊接。
油循环可采用如下措施：轴瓦进口加滤网；在轴承座、油箱内使用磁棒，快速清除机械杂质；用大流量冲洗装置进行油循环并采取加温措施，使高、低温交替进行油循环，还可配合用木锤敲击管道以利杂质脱落。
油循环第一阶段先冲洗润滑油系统，冲洗合格后才可以进行第二阶段调速油系统的油循环冲洗。
2.9 高压管道安装方案在设计院图纸上对主汽及高压给水管道进行分段计算，合理分配管段与弯头的长度，并一一进行编号，绘制配管图，交由修造厂进行弯制（管道上需要开的孔也在修造厂内完成）并在管段两端加工出坡口，现场按照配管图对弯制好的管段进行组合安装焊接；施工现场配备一台坡口机，以便对部分直管段进行坡口的现场加工。
管道的支吊架全部工厂化加工，弹簧支吊架的弹簧在工厂化加工时一并完成预压缩和锁定，现场安装时按照支吊架设计手册及支吊架的设计图纸进行安装。
