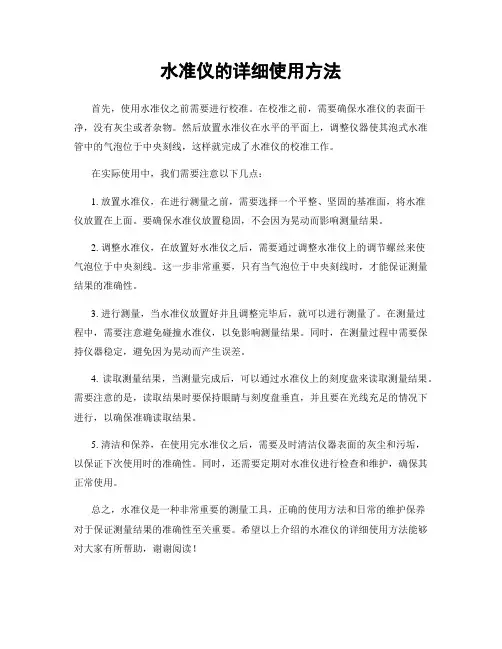

水准仪的详细使用方法
首先,使用水准仪之前需要进行校准。
在校准之前,需要确保水准仪的表面干净,没有灰尘或者杂物。
然后放置水准仪在水平的平面上,调整仪器使其泡式水准管中的气泡位于中央刻线,这样就完成了水准仪的校准工作。
在实际使用中,我们需要注意以下几点:
1. 放置水准仪,在进行测量之前,需要选择一个平整、坚固的基准面,将水准
仪放置在上面。
要确保水准仪放置稳固,不会因为晃动而影响测量结果。
2. 调整水准仪,在放置好水准仪之后,需要通过调整水准仪上的调节螺丝来使
气泡位于中央刻线。
这一步非常重要,只有当气泡位于中央刻线时,才能保证测量结果的准确性。
3. 进行测量,当水准仪放置好并且调整完毕后,就可以进行测量了。
在测量过
程中,需要注意避免碰撞水准仪,以免影响测量结果。
同时,在测量过程中需要保持仪器稳定,避免因为晃动而产生误差。
4. 读取测量结果,当测量完成后,可以通过水准仪上的刻度盘来读取测量结果。
需要注意的是,读取结果时要保持眼睛与刻度盘垂直,并且要在光线充足的情况下进行,以确保准确读取结果。
5. 清洁和保养,在使用完水准仪之后,需要及时清洁仪器表面的灰尘和污垢,
以保证下次使用时的准确性。
同时,还需要定期对水准仪进行检查和维护,确保其正常使用。
总之,水准仪是一种非常重要的测量工具,正确的使用方法和日常的维护保养
对于保证测量结果的准确性至关重要。
希望以上介绍的水准仪的详细使用方法能够对大家有所帮助,谢谢阅读!。
电子水准仪操作规程
电子水准仪的使用包括:电子水准仪的安置、整平、瞄准、读数四个步骤。
⑴安置:
安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。
首先打开三脚架并使高度适中,用目估架顶大致水平并检查脚架是否牢固,然后打开仪器箱,用连接螺旋将水准仪器连接在三脚架上。
⑵整平:
整平是使仪器的视线水平,利用脚螺旋置圆水准气泡居于圆指标圈之中。
调整圆水准气泡,气泡移动的方向与大姆指运动的方向一致,将水准仪整平。
⑶瞄准:
瞄准是用望远镜准确地瞄准目标。
首先是把望远镜对向远处明亮的背景,转动目镜调焦螺旋,使十字丝最清晰。
再松开固定螺旋,旋转望远镜,使照门和准星的连接对准水准尺,最后转动物镜调焦螺旋,使水准尺的清晰地落在十字丝平面上,消除视差,再转动微动螺旋,使水准尺的像靠于十字竖丝的一侧。
⑷读数:
用十字丝,截读水准尺上的读数。
电子水准仪是利用数字图像处理技术读数,读数精确至0.00001mm。
按电子水准仪进行观测,以往测奇数测站为例,一测站的操作程序如下:
⑴首先整平仪器,调节数字水准仪角螺旋,使圆气泡位于指标圆环中央,望远镜绕垂直轴旋转180度,圆气泡仍位于指标圆环中央;
⑵将望远镜照准后视水准标尺,用垂直丝照准条码中央,精确调焦至条码影像清晰,按测量键读数;
⑶显示读数后,旋转望远镜照准前视标尺,用垂直丝照准条码中央,精确调焦至条码影像清晰,按测量键读数;
⑷显示读数后,重新照准前视水准标尺条码中央,按测量键读数;
⑸显示读数后,旋转望远镜照准后视水准标尺条码中央,精确调焦至条码影像清晰,按测量键读数,显示测站成果,测站检核合格迁下一站。
电子水准仪的使用方法电子水准仪是一种用于测量水平面的仪器,它可以帮助我们在工程施工和日常生活中进行精准的水平测量。
下面将介绍电子水准仪的使用方法,希望能对大家有所帮助。
1. 准备工作。
在使用电子水准仪之前,首先要确保仪器处于正常状态。
检查电子水准仪的外观是否完好,电池是否充足,各个按钮是否灵活。
另外,还需要准备一些参考物,比如三脚架、水平标杆等,以便在测量时进行校准和参照。
2. 安装电子水准仪。
将电子水准仪放置在平稳的地面上,打开仪器,调整仪器的位置,使其保持水平。
如果使用三脚架,需要确保三脚架稳固,不会因为外力而移动或晃动。
在安装过程中,要注意避免仪器与其他物体碰撞,以免影响测量精度。
3. 校准电子水准仪。
在安装完成后,需要对电子水准仪进行校准。
校准的方法是使用水平标杆或其他已知水平的参考物,将电子水准仪调整至水平状态。
在校准时,要注意仪器的显示是否与参考物的水平一致,如果不一致,需要通过仪器上的调节按钮进行微调,直至达到水平状态为止。
4. 进行测量。
当电子水准仪完成校准后,就可以进行测量了。
在测量时,要确保仪器的位置稳定,避免外界干扰。
将电子水准仪对准需要测量的物体或位置,观察仪器显示的数据,即可得到该位置的水平状态。
5. 结果记录。
在测量完成后,需要将测量结果进行记录。
可以通过拍照、记录数据等方式将测量结果保存下来,以备后续使用或分析。
在记录时,要注意标注测量位置、时间等相关信息,方便后续的数据处理和参考。
6. 仪器保养。
在使用电子水准仪之后,要做好仪器的保养工作。
将仪器放置在干燥通风的地方,避免阳光直射和潮湿环境。
定期清洁仪器表面和镜片,确保仪器的清晰度和精度。
另外,定期检查仪器的电池电量,及时更换电池以确保仪器的正常使用。
通过以上步骤,我们可以准确地使用电子水准仪进行水平测量,为工程施工和日常生活提供准确的数据支持。
希望以上内容能够帮助大家更好地掌握电子水准仪的使用方法,提高工作效率和测量精度。

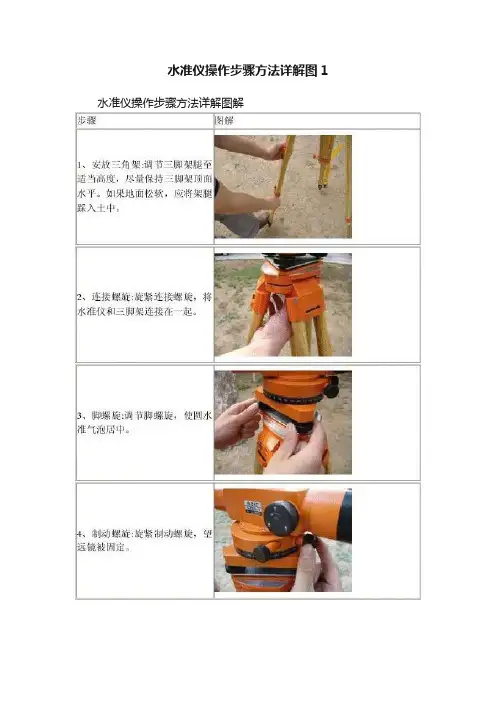

水准仪操作步骤方法详解图1 水准仪操作步骤方法详解图解第四章第一节发布: 2009-10-15 14:15 | 作者: admin | 查看: 18次第一节钢尺量距一、量距的工具1.钢尺钢尺是用薄钢片制成的带状尺,可卷入金属圆盒内,故又称钢卷尺。
尺宽约10~15mm,长度有20m、30m和50m等几种。
根据尺的零点位置不同,有端点尺和刻线尺之分。
钢尺的优点:钢尺抗拉强度高,不易拉伸,所以量距精度较高,在工程测量中常用钢尺量距。
钢尺的缺点:钢尺性脆,易折断,易生锈,使用时要避免扭折、防止受潮。
2.测杆测杆多用木料或铝合金制成,直经约3cm、全长有2m、2.5m及3m等几种规格。
杆上油漆成红、白相间的20cm色段,非常醒目,测杆下端装有尖头铁脚,便于插入地面,作为照准标志。
3.测钎测钎一般用钢筋制成,上部弯成小圆环,下部磨尖,直径3~6mm,长度30~40cm。
钎上可用油漆涂成红、白相间的色段。
通常6根或11根系成一组。
量距时,将测钎插入地面,用以标定尺端点的位置,亦可作为近处目标的瞄准标志。
4.锤球、弹簧秤和温度计等锤球用金属制成,上大下尖呈圆锥形,上端中心系一细绳,悬吊后,锤球尖与细绳在同一垂线上。
它常用于在斜坡上丈量水平距离。
弹簧秤和温度计等将在精密量距中应用。
二、直线定线水平距离测量时,当地面上两点间的距离超过一整尺长时,或地势起伏较大,一尺段无法完成丈量工作时,需要在两点的连线上标定出若干个点,这项工作称为直线定线。
按精度要求的不同,直线定线有目估定线和经纬仪定线两种方法。
现介绍目估定线方法:如图4-5所示,A、B两点为地面上互相通视的两点,欲在A、B两点间的直线上定出C、D等分段点。
定线工作可由甲、乙两人进行。
(1)定线时,先在A、B两点上竖立测杆,甲立于A点测杆后面约1~2m处,用眼睛自A点测杆后面瞄准B点测杆。
(2)乙持另一测杆沿BA方向走到离B点大约一尺段长的C点附近,按照甲指挥手势左右移动测杆,直到测杆位于AB直线上为止,插下测杆(或测钎),定出C点。
水准仪的使用方法水准仪是一种用于测量地面水平度的仪器,广泛应用于建筑、道路、桥梁等工程领域。
它可以帮助工程师和施工人员确保工程的水平度,从而保证工程质量。
在使用水准仪之前,需要了解其使用方法,以确保测量的准确性和可靠性。
1. 准备工作。
在使用水准仪之前,首先需要进行一些准备工作。
首先要检查水准仪的外观是否完好,有无损坏或者松动的部件。
其次要检查水准仪的准确性,可以通过放置在水平面上观察气泡位置来检查。
最后要选择一个平坦、稳固的测量点,以确保测量结果的准确性。
2. 安装水准仪。
安装水准仪是使用水准仪的第一步。
首先要选择一个合适的位置放置水准仪,通常选择在工程的起点或终点。
然后要使用三脚架或支架将水准仪固定在地面上,确保其稳固不会晃动。
在安装水准仪的过程中,要注意保持水准仪的水平度,可以通过调节脚架或支架来实现。
3. 调整水准仪。
在安装好水准仪之后,需要进行调整以确保其准确性。
首先要调节水准仪的视轴,使其与测量点垂直。
然后要调节水准仪的水平度,使其气泡位于中间位置。
在调节水准仪的过程中,要小心轻柔地操作,以免对水准仪造成损坏。
4. 进行测量。
当水准仪安装和调整完成后,就可以进行测量了。
首先要选择一个参考点,通常选择在工程的起点或终点。
然后要使用水准仪对参考点进行测量,观察气泡的位置并记录下来。
在测量过程中,要注意保持水准仪的稳定,避免外部因素对测量结果的影响。
5. 分析测量结果。
在完成测量之后,需要对测量结果进行分析。
首先要对测量数据进行整理和比对,以确保其准确性和可靠性。
然后要根据测量结果对工程进行调整和改进,以确保工程的水平度符合要求。
在分析测量结果的过程中,要注意保持客观和严谨,避免主观因素对结果的影响。
6. 保养水准仪。
在使用水准仪之后,需要进行一定的保养工作以延长其使用寿命。
首先要对水准仪进行清洁和防尘处理,以确保其内部部件的正常运转。
然后要定期对水准仪进行校准和调整,以确保其测量结果的准确性和可靠性。
电子经纬仪的使用方法(即使用说明书、操作指南)2.2部件名称2.5 仪器与基座的装卸拆卸如有需要,仪器可以从三角基座上卸下,先用螺丝刀松开基座锁定扭固定螺丝,然后逆时针转动基座锁定扭约180°,即可使仪器与基座分离。
安装将仪器的定向凸出标记与基座定向凹槽对齐,把仪器上的三个固定脚对应放入基座的孔中,使仪器装在三个基座上,顺时针转动基座锁定扭约180°使仪器与基座锁定,再用螺丝刀将基座锁定扭固定螺丝旋紧。
四、初始设置五、测量准备5.1仪器的安置、对中和整平安置三脚架和仪器⑴选择坚固地面放置脚架之三脚,架设脚架头至适当高度,以方便观测操作。
⑵将垂球挂在三脚架的挂钩上,使脚架头尽量水平地移动脚架位置并让垂球粗略对准地面测量中心,然后将脚尖插入地面使其稳固。
⑶检查脚架各固定螺丝固紧后,将仪器置于脚架头上并用中心联接螺丝联结固定。
使用光学对中器对中⑴调整仪器三个脚螺旋使圆水准器气泡居中。
通过对中器目镜观察,调整目镜环,使对中分划标记清晰。
⑵调整对中器的调焦手轮,直至地面测量标志中心清晰并与对中分划标记在同一成像平面内。
⑶松开脚架中心螺丝(松至仪器能移动即可),通过光学对中器观察地面标志,小心地平移仪器(勿旋转),直到对中十字丝(或圆点)中心与地面标志中心重合。
⑷再调整脚螺旋,使圆水准器的气泡居中。
⑸再通过光学对中器,观察在面标志中心是否与对中器中心重合,否则重复(3)和(4)操作,直至重合为止。
⑹确认仪器对中后,将中心螺丝旋紧固定好仪器。
●仪器对中后不要再碰三脚架的三个脚,以免破坏其位置。
当光亮度不足难以看清十字丝时,按照明键()照明。
8.1 长水准器检验方法见本书“5.1用长水准确性器整平仪器”一节。
校正⑴在检验的(4)位置,若长水准器的气泡偏离了中心,先用与长水准器平行的脚螺进行调整,使气泡向中心移近一半的偏离量。
⑵剩余的一半用校正针对水准器校正螺丝进行调整。
⑶将仪器旋转180o,检查气泡是否居中。

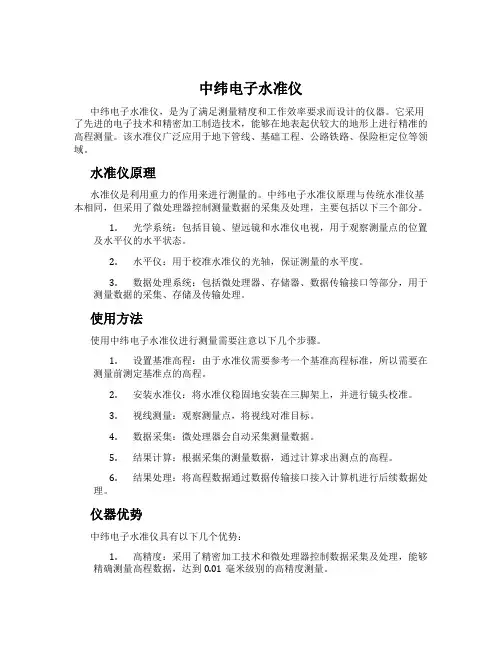

中纬电子水准仪中纬电子水准仪,是为了满足测量精度和工作效率要求而设计的仪器。
它采用了先进的电子技术和精密加工制造技术,能够在地表起伏较大的地形上进行精准的高程测量。
该水准仪广泛应用于地下管线、基础工程、公路铁路、保险柜定位等领域。
水准仪原理水准仪是利用重力的作用来进行测量的。
中纬电子水准仪原理与传统水准仪基本相同,但采用了微处理器控制测量数据的采集及处理,主要包括以下三个部分。
1.光学系统:包括目镜、望远镜和水准仪电视,用于观察测量点的位置及水平仪的水平状态。
2.水平仪:用于校准水准仪的光轴,保证测量的水平度。
3.数据处理系统:包括微处理器、存储器、数据传输接口等部分,用于测量数据的采集、存储及传输处理。
使用方法使用中纬电子水准仪进行测量需要注意以下几个步骤。
1.设置基准高程:由于水准仪需要参考一个基准高程标准,所以需要在测量前测定基准点的高程。
2.安装水准仪:将水准仪稳固地安装在三脚架上,并进行镜头校准。
3.视线测量:观察测量点,将视线对准目标。
4.数据采集:微处理器会自动采集测量数据。
5.结果计算:根据采集的测量数据,通过计算求出测点的高程。
6.结果处理:将高程数据通过数据传输接口接入计算机进行后续数据处理。
仪器优势中纬电子水准仪具有以下几个优势:1.高精度:采用了精密加工技术和微处理器控制数据采集及处理,能够精确测量高程数据,达到0.01毫米级别的高精度测量。
2.高效率:与传统水准仪相比,中纬电子水准仪在测量效率上有了极大的提升。
3.易于操作:由于采用了微处理器控制数据采集与处理,仪器操作非常简便,即使操作人员没有专业知识,也能够轻松完成测量。
4.适用范围广:中纬电子水准仪可以适用于地下管线、基础工程、公路铁路、保险柜定位等领域,具有广泛的应用前景。
总结中纬电子水准仪是利用重力进行测量的一种高精度、高效率的仪器。
它采用了先进的加工技术和微处理器控制数据采集及处理,具有高精度、易操作、广泛的应用范围等优势。

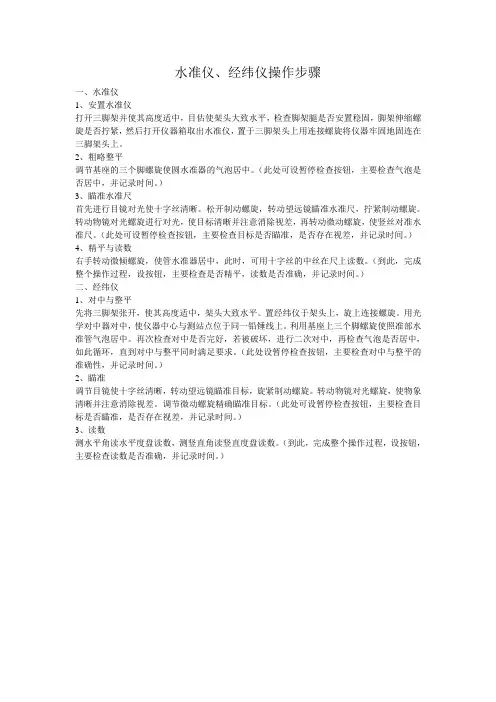

水准仪、经纬仪操作步骤一、水准仪1、安置水准仪打开三脚架并使其高度适中,目估使架头大致水平,检查脚架腿是否安置稳固,脚架伸缩螺旋是否拧紧,然后打开仪器箱取出水准仪,置于三脚架头上用连接螺旋将仪器牢固地固连在三脚架头上。
2、粗略整平调节基座的三个脚螺旋使圆水准器的气泡居中。
(此处可设暂停检查按钮,主要检查气泡是否居中,并记录时间。
)3、瞄准水准尺首先进行目镜对光使十字丝清晰。
松开制动螺旋,转动望远镜瞄准水准尺,拧紧制动螺旋。
转动物镜对光螺旋进行对光,使目标清晰并注意消除视差,再转动微动螺旋,使竖丝对准水准尺。
(此处可设暂停检查按钮,主要检查目标是否瞄准,是否存在视差,并记录时间。
)4、精平与读数右手转动微倾螺旋,使管水准器居中,此时,可用十字丝的中丝在尺上读数。
(到此,完成整个操作过程,设按钮,主要检查是否精平,读数是否准确,并记录时间。
)二、经纬仪1、对中与整平先将三脚架张开,使其高度适中,架头大致水平。
置经纬仪于架头上,旋上连接螺旋。
用光学对中器对中,使仪器中心与测站点位于同一铅锤线上。
利用基座上三个脚螺旋使照准部水准管气泡居中。
再次检查对中是否完好,若被破坏,进行二次对中,再检查气泡是否居中,如此循环,直到对中与整平同时满足要求。
(此处设暂停检查按钮,主要检查对中与整平的准确性,并记录时间。
)2、瞄准调节目镜使十字丝清晰,转动望远镜瞄准目标,旋紧制动螺旋。
转动物镜对光螺旋,使物象清晰并注意消除视差。
调节微动螺旋精确瞄准目标。
(此处可设暂停检查按钮,主要检查目标是否瞄准,是否存在视差,并记录时间。
)3、读数测水平角读水平度盘读数,测竖直角读竖直度盘读数。
(到此,完成整个操作过程,设按钮,主要检查读数是否准确,并记录时间。
)。
