HSJR1系列热过载继电器使用说明书杭州之江开关股份有限公司1、用途和适用范围HSJR1系列热过载继电器（以下简称热继电器）适用于交流 50Hz，额定电压690V及以下，额定电流0.1-400A的低压配电系统中，作为三相交流电动机的过载、断相保护之用。
产品符合GB/T14048.4标准。
2、正常工作条件和安装条件1）、安装地点的海拔不超过2000m。
2）、周围介质温度：上限为+40℃，下限为-5℃。
3）、安装地点的相对湿度在温度为+40℃时，空气的相对湿度不超过50%,在较低的温度下可以允许有较高的相对湿度，例如20℃时达90%对由于温度变化偶尔产生的凝露应采取特殊的措施。
4）、污染等级：3级5）、安装类别：Ⅲ6）、安装条件: 垂直安装，与安装面前后倾斜度不超过±5°。
7）、安装方式:HSJR1-25-93可插接安装也可独立安装;HSJR1-150为插接安装; HSJR1-F200、HSJR1-F400为独立安装;3、型号及含义整定电流范围，用最大值表示壳架等级额定电流F：表示复式独立安装设计序号热过载继电器企业代号（杭申）4、功能结构热继电器除了具有过载保护和断相保护功能外,还具有下述结构特点:a)具有周围空气温度补偿；b)具有动作灵活性检测机构;c)具有手动复位或自动复位功能;d)具有检测按钮,能手动断开常闭触头;e)具有整定电流连续可调装置。
5、主要规格和技术数据参数5.1、热继电器符合“1”型协调配合类型，选用的SCPD为RT16-00(NT00)，整定电流、Iq值、电动机功率及配套的交流接触器见表1表1电流和约定发热电流见表2 表25.3 热继电器的脱扣级别为10A级,其时间-电流特性曲线见图1，动作特征见表3表3动作特征序号各项负载不平衡时各项负载平衡时温度补偿性能1212341234整定电流倍数任意两相另一相动作时间起始条件周围空气温度（℃）1.00.91.1501.051.201.507.201.001.201.051.30﹥2h﹤2h﹥2h﹤2h2s﹤T p≦10s﹤2h﹥2h﹥2h﹤2h﹤2min冷 态按序1试验后冷 态20±520±540±5-5±2按序1试验后按序1试验后按序1试验后冷 态冷 态冷 态按序3试验后6、结构及原理热继电器是由发热元件、双金属片、触点及一套传动和调整机构组成。
WZJ-1型微机直流接地监测装置目录1、概述 (1)2、基本工作原理 (1)2.1交流原理接地装置 (1)2.2直流原理接地装置 (3)2.3两种原理接地装置特点比较： (4)2.4直流分屏机 (4)2.5接地装置分段 (5)2.6接地装置接地点的设置 (5)2.7接地装置与上位机通讯 (5)3、装置结构 (5)3.1装置型号分类 (5)3.2数码管显示面板布置及操作说明 (6)3.3液晶显示面板布置及操作说明 (7)4、现场安装接线 (10)4.1开孔尺寸 (10)4.2背板端子排接线 (10)4.3交流原理支路传感器外形图尺寸图 (11)4.4直流原理支路传感器外形图尺寸图 (12)5、定货须知 (12)WZJ-1型微机直流接地监测装置1、概述WZJ-1系列微机直流接地监测装置，是在吸收和总结国内同类产品的经验教训基础上研制出来的新一代产品，微机采用美国Intel公司芯片，数据采集系统采用高精度A/D变换器，信号接收回路采用小信号处理技术及多级滤波。
装置具有抗干扰能力强、对直流系统影响小、可靠性高等特点。
广泛应用于发电厂、变电所及厂矿企业直流系统中，直流系统正常运行时，可在线检测直流系统电压及正负母线绝缘电阻，当直流系统发生一点接地时投入低频振荡器，可以自动报出接地支路和支路接地电阻值。
并通过卡钳接收器，在不拉开直流负荷的情况下，定点查找直流一点接地。
2、基本工作原理目前国内生产的接地仪概况起来有两大类：一类是叠加信号原理（简称交流原理），主要采用发低频信号或发双频信号进行比相；另一类是不叠加信号原理（简称直流原理），采用直流霍尔元件或直流磁饱和放大器。
我公司同时生产两种原理的接地仪，以满足客户在不同场合对接地仪的要求。
2.1交流原理接地装置2.1.1母线电压及绝缘电阻测量正常采集正对地电压和负对地电压，并进行累加，数字显示母线电压值，当达到直流系统过压、欠压整定值时，发过压、欠压报警信号。
四川嘉陵江新政航电开发有限公司应急预案直流系统事故应急预案1总则1.1 编制目的为了有效预防及应对直流系统异常运行事故的发生，规范直流系统的运行管理，提高电厂各级人员对直流系统异常运行及事故的应急处理能力，消除事故隐患，最大限度地减少事故造成的危害，保障正常的生产秩序，结合公司实际，特制定本预案。
1.2 编制依据依据《中华人民共和国安全生产法》、《中华人民共和国电力法》、《防止电力生产重大事故的二十五项重点要求》、《电力系统继电保护及安全自动装置反事故措施要点》、《直流系统运行规程》等相关法律、法规。
1.3 适用范围本预案仅适用于四川嘉陵江新政航电开发有限公司。
2 应急处置基本原则2.1 重视直流系统异常运行及事故的危害，坚持长效预防管理与应急处置相结合，做好应对直流系统异常运行及事故处理的各项准备和应急处置工作。
2.2 加强设备的日常维护和检查，及时发现和消除安全隐患。
2.3 发生突发事件时，应确保事故抢险期间不发生人员误操作、人身伤害事件，避免造成设备损坏等意外事故发生。
3 系统概述3.1 直流系统的作用是为操作、测量、信号以及机组起励、通讯设备、站级计算机、继电保护及自动装置、事故照明等提供电源。
3.2 直流母线为单母线分段，共有两段直流母线。
3.3 直流系统由一套逆变电源装置及一套绝缘监测装置组成,每套装置由1面充电装置、1面馈电柜、1组蓄电池等组成。
3.3.1 HYJJ-1A绝缘监测装置实现对两段直流母线及分支回路的绝缘监视（技术参数见附录）；3.3.2 逆变电源装置，提供事故时应急照明，技术参数见附录；3.3.3 每套装置由6个充电模块，一套监控模块（分别与上位机实现通讯连接），一套绝缘监测单元、蓄电池检测单元、交流配电、直流馈电、蓄电池组等；3.3.3.1 每套装置交流进线回路上安装了一套C级防雷器和D级防雷器；交流配电的两路交流电（分别取自厂用400VⅠ、Ⅱ段）互为备用工作，经交流输入开关接入，交流接触器切换后，由充电模块空气开关分路供给各个充电模块；3.3.3.2 充电模块完成AC/DC转换，具有完善的保护及告警功能，包括输入过/欠电压、缺相、输出过/欠压等；充电机正常运行时，除向直流负荷供电的同时，还以0.2A的电流向蓄电池进行浮充（即浮充方式）；（充电机的输入、输出、保护特性见附录）；3.3.3.3 每段直流系统配有一套HYDJ－3A电池检测仪3.3.3.4 本厂有两组蓄电池，每组由103支T2V400E/A型蓄电池组成，容量为400AH；4 事件类型及危害程度4.1 事件类型4.1.1 直流系统开关保护跳闸4.1.2 直流系统接地故障4.1.3 直流系统输入电源故障4.1.4 直流系统蓄电池故障4.1.5 误操作事故4.1.6 高频开关电源故障4.1.7 直流系统二次设备故障4.2 危害程度在直流电源系统发生故障时，可能使信号装置、继电保护及自动装置、操作机构等拒动或误动作；或造成直流保险熔断，使保护及自动装置、控制回路失去电源，从而造成或扩大事故。

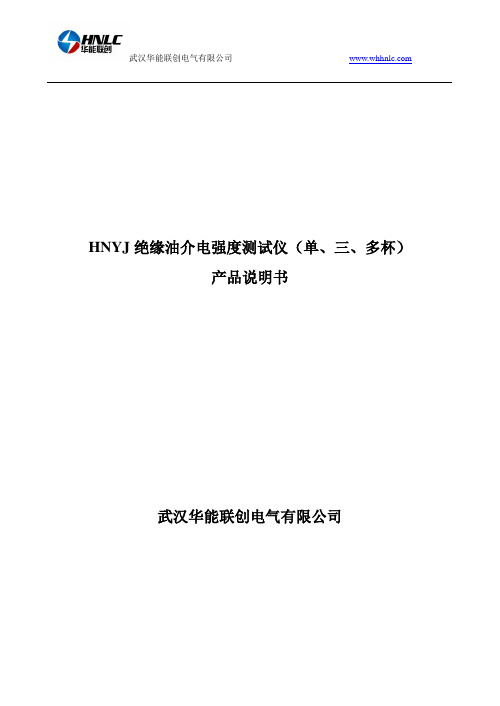

武汉华能联创电气有限公司HNYJ绝缘油介电强度测试仪（单、三、多杯）产品说明书武汉华能联创电气有限公司目录一、仪器简介 (2)二、技术指标 (3)三、面板结构 (4)四、操作方法 (4)五、注意事项 (10)六、故障处理 (13)七、数据上传 (14)八、装箱清单 (19)YJJ绝缘油介电强度测试仪一、仪器简介1、概述绝缘油介电强度测试仪是武汉华能联创电气根据国家标准GB-86《绝缘油介电强度测定法》研制而成，仪器LCD显示屏可以实现试验过程和结果显示，内置EEPROM存储器可以保存100最多组试验数据和结果，所有的人机交互操作都由旋转鼠标完成，微型打印机可以随时打印试验结果，测试仪操作简单，功能强大，稳定可靠抗干扰能力极强，试验过程中无死机现象发生。
2、名词定义仪器中使用的项目名词定义如下：（1）搅拌时间搅拌时间是指试验过程中，仪器控制油杯中的磁振子搅拌试验用油的时间。
（2）静置时间静置时间是指试验过程中，仪器输出电压为0kv，试验油置于油杯中等待下一步试验操作所经历的时间。
（3）初始静置时间初始静置时间是指试验操作人员选择开始试验后，等待“初始静置时间后“仪器才开始升压，开始试验。
（4）升压速率试验过程中，输出电压的电压上升速率。
（5）击穿试验击穿试验的流程是，仪器输出电压由0以2kv/s的速度上升，直至发生击穿为止。
（6）耐压试验耐压试验时，仪器升压至耐压值，停止升压，停留一段时间检查是否发生击穿。
（7）平均值仪器在进行击穿试验时，连续几次击穿电压的平均值。
（8）耐压值耐压试验时，仪器升压至耐压值，停止升压，停留一段时间检查是否会发生击穿。
（9）等待时间耐压试验时，仪器升至耐压值，所停留的时间。
二、技术指标1、输入电压：AC 220V2、输出电压：AC 0～80kV3、升压速率：2kV/s±10%4、精度等级：3级5、连续试验次数：1～9次6、搅拌时间：0～99秒7、静置时间：0～9分59秒8、可存储100组数据9、限压设定：20kV～70kV10、耐压时间：1分钟～10分钟11、环境温度：5～40℃12、相对湿度：≤80%RH13、体积：420×380×41014、重量：28kg三、面板结构绝缘油介电强度测试仪面板如图1所示，仪器中各部分功能为：图1仪器面板图1、显示屏：LCD显示屏为仪器的操作界面，显示试验过程，试验参数和试验结果。

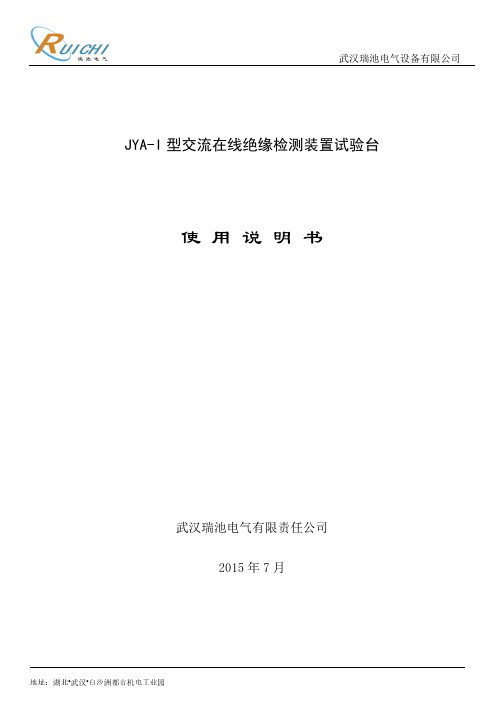

JYA-I型交流在线绝缘检测装置试验台使用说明书武汉瑞池电气有限责任公司2015年7月JYA-I型交流漏电保护器试验台使用说明书一 概述本产品是用于测试交流在线绝缘检测装置的参数测试台，具有操作简便、性能良好、维护方便等优点。
二 使用条件2.1 环境温度：5℃～30℃2.2 海拔高度：≤2500m2.3 相对湿度：≤80%2.4 供电电源：AC380V±10% 50Hz2.5 外形尺寸： 400mm×200mm×430mm (长×高×深)周围无强烈电磁砀干扰源，无大量灰尘和腐蚀气体，通风良好。
三 仪器功能键布局图 1 前面板1 Ⅰ路指示灯2 Ⅱ路指示灯3 报警指示灯4 显示屏5 比流器接线6 比流器接线7 比流器检测开关 8 电源开关9 供电转换开关 10 “▲”按键11 “▼”按键 12 “设置”按键13 “检测”按键 14 比流器信号15 比流器信号 16 装置检测接口图 2 后面板1 电源输入2 熔断器四 安全注意事项4.1 使用前务必详阅此使用说明书，并遵照指示步骤，依次操作。
4.2 ****************************************************五 使用和操作5.1 接通测试台的电源，接好测试线，打开“电源”开关，此时测试台显示屏显示待机画面，显示供电回路交流电压值（单相），设定报警电流值（默认值140mA），指示灯显示当前Ⅰ或Ⅱ路供电状态，可通过供电转换开关选择Ⅰ或Ⅱ路供电。
5.2 将测试线与被测装置接好，比流器检测开关打到“内部测量”位置，自动位状态（默认状态），按“检测”按键开始测试，设定电流从140mA开始，以1mA为单位逐步增加（变化范围*******************，），当装置报警时锁定报警值，*******************，再按一次“检测”按键返回到待测状态，可进行下一次检测。
中压配电板通用操作说明书常熟瑞特电气股份有限公司二〇二〇年六月目录1.适用范围 (4)2.配电板概述 (4)2.1.柜体组成 (4)2.1.1.KYJ1型中压配电板 (4)2.1.1.1.结构组成 (4)2.1.1.2.主要元件组成 (5)2.1.2.NXAirS LP型中压配电板 (6)2.1.2.1.结构组成 (6)2.1.2.2.主要元件组成 (7)2.2.各室主要组成 (8)2.2.1.仪表室组成 (8)2.2.2.手车室组成 (9)2.2.3.二次电缆室组成 (9)2.2.4.一次电缆室 (9)2.2.5.母线室 (10)2.2.6.总泄压通道 (10)2.2.7.吊装 (10)2.3.配电板常用操作部位 (10)2.3.1.KYJ1 (10)2.3.2.NXAirS LP (11)2.4.检修设备 (12)2.5.检修小车 (14)2.5.1.KYJ1型检修小车 (14)2.5.1.1.操作位置 (14)2.5.1.2.高度调节范围 (14)2.5.1.3.高度调节准备 (14)2.5.1.4.高度定尺调节步骤 (15)2.5.1.5.高度微调步骤 (15)2.5.2.NXAirS LP型检修小车 (15)2.5.2.1.操作位置 (15)2.5.2.2.操作方法 (16)2.6.手车操作 (16)2.6.1.手车（断路器或接触器）操作部位 (16)2.6.2.手车（断路器或接触器）位置说明 (17)2.6.3.手车（断路器或接触器）移动 (17)2.6.3.1.手车（断路器或接触器）从工作位置移到试验位置 (18)2.6.3.2.手车（断路器或接触器）从试验位置移到抽出位置 (18)2.6.3.3.手车（断路器或接触器）从抽出位置移到试验位置步骤 (19)2.6.3.4.手车（断路器或接触器）从试验位置移到工作位置步骤： (20)2.7.接地开关操作 (20)2.7.1.接地开关操作步骤 (20)2.7.2.电缆室接地开关操作 (21)2.7.2.1.合闸 (21)2.7.2.2.分闸 (21)2.7.3.母线室接地开关操作 (21)2.7.3.1.合闸 (21)2.7.3.2.分闸 (21)3.开关柜投入运行前的准备 (22)3.1.第一步卫生及干燥检查 (22)3.2.第二步功能检查 (22)3.3.第三步工频耐压试验 (22)3.4.第四步恢复原状 (22)3.5.第四步上电 (22)4.紧急机械分闸 (22)5.“五防”机械联锁 (22)1.适用范围本通用操作说明在不考虑中压配电板其它机械和电气联锁的情况下的制定，实际操作时请同时参照该项目中压配电板的使用维护说明书。
JKJQ-1绝缘油介电强度测定仪使用说明书尊敬的用户：感谢您选用JKJQ-1 绝缘油介电强度测定仪。
我们希望本仪器能使您的工作更加轻松愉快，使您在试验分析工作中得到办公自动化的感觉。
在使用仪器之前，请阅读本说明书，并按说明书对仪器进行操作和维护，以延长其使用寿命。
“只需轻轻一按，试验会自动完成”是本仪器的操作特点。
如您对本仪器感到满意，请告诉您的同行；如您对本仪器有不满意的地方，请拨打（0312）3917287告诉时刻为您服务的—保定市金科汇电子有限公司，本公司一定会使您满意！一、概述在电力系统、铁路系统及大型石油化工厂矿，企业都有大量的电气设备，其内部绝缘大都是充油绝缘型的，绝缘油的介电强度是必测的常规试验。
为适应市场需要，我公司依据国家标准GB/T507-2002、行标DL429.9-91以及最新的电力行业标准DL/T846.7-2004自行研发、生产了系列绝缘油介电强度测定仪。
本仪器以单片微计算机为核心，实现了测试全部自动化，测量精度高，极大的提高了工作效率，大大减轻了工作人员的劳动强度，同时本仪器外观小巧，携带方便。
二、主要功能及特点1、本仪器采用微处理器，自动完成升压、保持、搅拌、静放、计算、打印等操作，可在0～80KV范围内进行油循环耐压试验。
2、大屏幕彩色液晶显示，可触摸，中、英文互换菜单提示；外形美观，体积小巧。
3、本仪器操作简单，操作人员只需进行简单的设置，仪器将会按照设定自动完成1杯油样的耐压试验。
1～10次的击穿电压值和轮回次数会自动存储，试验完成后，热敏打印机可打印出各次击穿电压值和平均值。
4、仪器测试执行标准包含行业标准、国家标准及国外标准，且操作简单便捷。
5、掉电保持，可存储100个实验结果。
6、采用单片机控制进行匀速升压，电压频率准确到50HZ，使得整个过程便于控制。
7、具有过压、过流、限位等保护，以保障操作人员的安全。
8、具有温度测量显示功能以及系统时钟显示。
9、标准RS232接口，可与计算机通信。
136架空绝缘电缆产品简介本产品适用于额定电压35kV 及以下的架空电力线路。
架空绝缘电缆的型号、名称及使用范围见表8-1。
电缆的机械性能和电性能符合国家标准GBl4049《额定电压10kV 、35kV 架空绝缘电缆》和GBl2527《额定电压1kV 及以下架空绝缘电缆》。
其中钢芯铝绞线交联聚乙烯绝缘架空电缆的缆芯结构参照国标GB ／T1179《圆线同心绞架空导线》，电缆的电性能和绝缘的机械物理性能符合国标GBl4049及GBl2527。
表1架空绝缘电缆的型号、名称及使用范围型号名称使用范围JKV JKLVJKY JKLY JKYJ JKLYJ 聚氯乙烯/聚乙烯/交联聚乙烯绝缘架空电缆JKTRYJ 软铜芯交联聚乙烯绝缘架空电缆JKLY /Q 交联聚乙烯绝缘轻型架空电缆JKLGYJ JKLGYJ /Q 钢芯铝绞线交联聚乙烯绝缘/轻型架空电缆用于架空电力传输等场所用于变压器引下线用于架空电力传输等场所用于架空电力传输等场所,并能承受相当的拉力电缆结构JKV JKLV JKY JKLY JKYJ JKRYJ JKLYJ 单芯四芯 1.导体 2.绝缘 1.承重线2.绕扎线3.导体4.绝缘铜芯聚氯乙烯绝缘架空电缆铝芯聚氯乙烯绝缘架空电缆铜芯聚乙烯绝缘架空电缆铝芯聚乙烯绝缘架空电缆铜芯交联聚乙烯绝缘架空电缆软铜芯交联聚乙烯绝缘架空电缆铝芯交联聚乙烯绝缘架空电缆结构 型号、名称JKYJZ 铜芯交联聚乙烯绝缘自承重三芯成束架空电缆例：额定电压0.6/1kV 铜芯交联聚乙烯绝缘架空电缆、单芯、标称截面为70mm电力电缆137架空绝缘电缆JKV JKLV JKY JKLY JKYJ JKRYJ JKLYJ 铜芯聚氯乙烯绝缘架空电缆铝芯聚氯乙烯绝缘架空电缆铜芯聚乙烯绝缘架空电缆铝芯聚乙烯绝缘架空电缆铜芯交联聚乙烯绝缘架空电缆软铜芯交联聚乙烯绝缘架空电缆铝芯交联聚乙烯绝缘架空电缆结构 型号、名称单芯三芯 1.导体 2.导体屏蔽 3.交联聚乙烯绝缘 4.绝缘屏蔽1.承重线 2.绕扎线 3.导体 4.导体屏蔽 5.交联聚乙烯绝缘 6.绝缘屏蔽7.铜带屏蔽 8.聚氯乙烯护套 PVC 例：额定电压8.7/10kV 铜芯交联聚乙烯绝缘三芯成束架空电缆，标称截面为120mm 2JKRYJV JKLYJV 软铜芯交联聚乙烯绝缘自承重三芯成束架空电缆铝芯交联聚乙烯绝缘自承重三芯成束架空电缆承载线为95mm 表示为：JKRYJV -8.7/10 3×120+952。
WZJ-1型微机直流绝缘监测装置运行说明1、装置概述WZJ-1型微机直流绝缘监测装置是采用先进的单片机及数字电路研制出来的新一代产品。
微机芯片采用美国Intel公司MCS-51型单片机。
数据采集系统采用高精度美国摩托罗拉公司的A/D芯片。
正、负母线电压通过两个变换器，经A/D转换后，送单片机进行处理，经数码管显示母线电压值，及正负母线的对地绝缘电阻R＋、R－。
当母线电压高于或低于设定值或母线对地绝缘电阻R＋、R－低于设定值则发报警信号。
2、盘面说明液晶显示器●“电源”：装置直流电源启停●“过压”：母线过电压报警●“欠压”：母线低电压报警●“接地”：当选择“低定值”时，正或负母线绝缘电阻小于5KΩ时报警；当选择“高定值”时，正或负母线绝缘电阻小于10KΩ时报警。
●定值选择按扭：当按扭按下去时为“高定值”，即正或负母线绝缘电阻小于10KΩ时报警；当按扭弹上来时为“低定值”，即正或负母线绝缘电阻小于5KΩ时报警。
正常为“高定值”方式。
●巡查方式选择按扭：当按扭按下去时为“支路巡查”，在该方式下，除外，还显示接地所在支路的绝缘电阻；当按扭弹上来时为“常规巡视”，在该方式下循环显示母线电压，正、负母线绝缘电阻。
●“信号源”：正常在断开，当须配合卡钳查找接地时，合上该开关。
3、操作说明●合上装置直流电源开关，液晶管开始显示：CPU51，经过一段延时后显示，母线电压UU×××V，在经过一段延时后相继显示正、负母线对地绝缘电阻R+×××Ω、R-×××Ω。
如果直流系统正常，重复循环显示上述母线电压和正、负母线对地绝缘电阻。
●如果系统发生接地，则装置报警，在盘面按下支路巡查按扭，则可显示接地所在支路的绝缘电阻。
如果接地所在支路未安装CT，则查找接地时须合上“信号源”开关，并配合卡钳查找接地点。
4、电流互感器编号与实际负荷对应表OA直流母线OB直流母线2A直流母线2B直流母线。
一、概述本继电器，适用于监视低压直流母线绝缘情况。
当母线对地绝缘降低到一定值时，预发警告信号。
二、工作原理本继电器由灵敏元件CJ（单管干簧继电器）、出口元件ZJ和平衡电阻R1、R2（R1=R2）组成。
R3、R4为直流母线对地绝缘电阻。
当R3=R4时，CJ无电流通过。
当一侧绝缘电阻值下降时，即产生不平衡电流通过CJ，两侧绝缘电阻值相差越大，不平衡电流就越大，达一定值时，CJ动作，接通ZJ，发生报警信号。
三、主要技术数据ZJ-1A继电器技术数据规格平衡电阻±5%(KΩ) 灵敏元件线圈电阻值±10%(Ω)动作绝缘电阻值*(KΩ)额定绝缘电阻值(KΩ)功率消耗不大于（W）220V，1.5mA2×6.8 2700025～15 1004.5220V，2.2mA 13500110V，3.1mA 2×2 6600 6.4～3.7 2548V，6.3mA 2×400Ω1150 1.5～0.85 6* 指母线任一侧对地绝缘电阻下降到此值时，继电器应可靠动作。
输出接点在电压不大于220伏，电流不大于0.2安的直流感性负荷电路（时间常数不大于5×10-3秒）中，断开容量不大于40瓦。
四、内部接线图ISO9001质量体系认证企业ZJJ-1A型继电器使用内部接线壳体外形及凸出式前安装开孔图26（背视图）784351五、外形安装尺寸六、正常使用条件（1）海拔高度不超过2000米；（2）周围最大变化范围为-25℃到+40℃；（3）最湿度的月平均最大相对湿度为90%，同时该月的月平均最低温度为25℃； （4）与垂直面的安装倾斜度不超过5°； （5）无显著摇动和冲击振的地方；（6）在无爆炸危险的介质中，且无腐蚀金属和破坏绝缘的气体与尘埃； （7）在没有雨雪侵袭的地方。
七、订货须知1、 产品名称、型号、规格；2、 额定电压、电流；3、 结构及接线方式；4、 订货数量。
