人教版九年级上学期电学总复习试题

人教版九年级物理上期期末电学实验重点题型专题练习1．小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。

（1）在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了。

（2）他先将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：。

（3）他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是；在排除故障后，电流表的示数如图丙所示，则电流表的示数为A。

（4）在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。

请你指出他们实验应改进方法是。

（5）实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S由断开到闭合时，电流表A2的示数（选填“变大”“变小”或“不变”）。

2．在“探究串联电路的电流特点”的实验中，小红同学选用两个不同的小灯泡组成了如图甲所示的串联电路，然后用一个电流表分别接在a，b，c三处去测量电流。

（1）她先把电流表接在a处，闭合开关后，发现两灯的亮度不稳定，电流表的指针也来回摆动。

故障的原因可能是。

A．某段导线断开B．某接线柱处接触不良C．某灯泡被短路D．电流表被烧坏（2）她排除故障后，重新闭合开关，电流表的指针指示位置如图乙所示，则所测的电流值为A。

（3）她测量了a，b，c三处的电流，又改变灯泡的规格进行了多次实验，其中一次实验的测量数据如下表，在分析数据时，发现三处的测量值有差异。

下列分析正确的是。

I a/（A）I b/（A）I c/（A）0.160.150.14A．可能是因为测量误差造成的B．是因为没有对电流表调零造成的C．串联电路中各处的电流本来就不等D．电流从电源正极流向负极的过程中，电流越来越小3．小芳在“探究串联电路电压特点”的实验中，连接好了的实物电路图如图甲所示，请你协助完成：（1）在方框内画出与图甲对应的电路图，并在电路图中标上L1、L2。

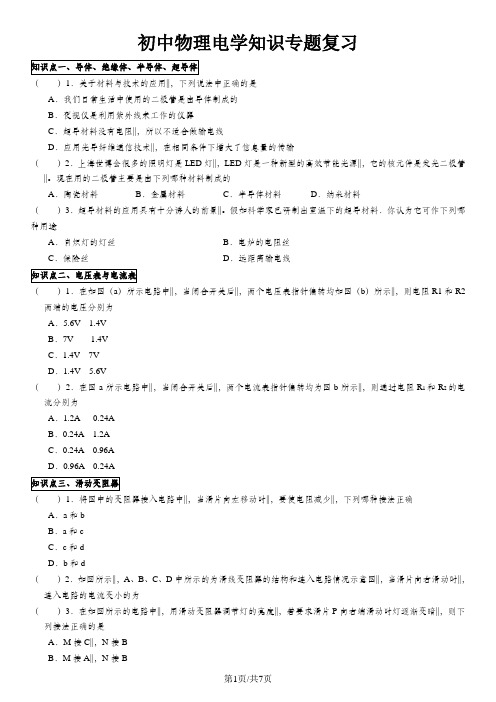

初中物理电学知识专题复习（）1．关于材料与技术的应用||，下列说法中正确的是A．我们日常生活中使用的二极管是由导体制成的B．夜视仪是利用紫外线来工作的仪器C．超导材料没有电阻||，所以不适合做输电线D．应用光导纤维通信技术||，在相同条件下增大了信息量的传输（）2．上海世博会很多的照明灯是LED灯||，LED灯是一种新型的高效节能光源||，它的核元件是发光二极管||。

现在用的二极管主要是由下列哪种材料制成的A．陶瓷材料B．金属材料C．半导体材料D．纳米材料（）3．超导材料的应用具有十分诱人的前景||。

假如科学家已研制出室温下的超导材料．你认为它可作下列哪种用途A．自炽灯的灯丝B．电炉的电阻丝C．保险丝D．远距离输电线（）1．在如图（a）所示电路中||，当闭合开关后||，两个电压表指针偏转均如图（b）所示||，则电阻R1和R2两端的电压分别为A．5.6V 1.4VB．7V 1.4VC．1.4V 7VD．1.4V 5.6V（）2．在图a所示电路中||，当闭合开关后||，两个电流表指针偏转均为图b所示||，则通过电阻R1和R2的电流分别为A．1.2A 0.24AB．0.24A 1.2AC．0.24A 0.96AD．0.96A 0.24A（）1．将图中的变阻器接入电路中||，当滑片向左移动时||，要使电阻减少||，下列哪种接法正确A．a和bB．a和cC．c和dD．b和d（）2．如图所示||，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图||，当滑片向右滑动时||，连入电路的电流变小的为（）3．在如图所示的电路中||，用滑动变阻器调节灯的亮度||，若要求滑片P向右端滑动时灯逐渐变暗||，则下列接法正确的是A．M接C||，N接BB．M接A||，N接BC．M接C||，N接DD．M接A||，N接D（）4．将如图所示滑线变阻器的C、D二接线接在电路中的MN间||，为使电压表读数变小||，问触头P应该A．向左滑动B．向右滑动C．向左、向右均可以D．无法实现知识点四、概念题（）1．关于电阻||，下列说法中正确的是A．铜导线的电阻比铁导线的电阻小B．导体的电阻越大||，电流通过导体产生的热量越多C．某学校教学楼中||，同时发光的电灯越多||，电路的总电阻越小D．导体两端的电压越大||，导体的电阻越大（）2．下面说法正确的是A．电路断开后||，电路中的电流为零||，因此电源电压也为零B．电路两端只要有电压||，电路中就一定有电流C．电压表有一定的量程||，使用时选择的量程越大越好D．在并联电路中||，不论灯泡是大是小||，每个灯泡两端的电压都相等（）3．根据欧姆定律公式||，URI＝可以导出||，由此公式得出的正确结论是A．电路两端的电压越大||，电路中的电阻就越大B．通过导体的电流强度减小||，导体的电阻就增大C．导体的电阻跟电压成正比||，跟电流强度成反比D．导体的电阻表示导体对电流阻碍的性质||，不随电压、电流的改变而改变（）4．下列关于电功率的说法正确的是A．用电器的电功率越大||，它消耗的电能越多B．用电器的电功率越大||，它消耗电能越快C．用电器工作时间越长||，它的电功率越大D．用电器的电能与其功率无关||，只与通电时间有关（）5．电炉通电后||，电炉丝热得发红||，而与电炉丝相连接的输电导线却不太热||，这是因为A．通过电炉丝的电流比较大B．电炉丝的电阻比较大C．以上两种说法都对D．无法确定知识点五、常识题1．装有两节新干电池的手电筒||，它的电压是______V||，我们日常生活用电的电压是______||，家里的电灯、电视、电冰箱等家用电器的连接方式是______的（填“串联”或“并联”）||，对人体来说只有不高于______的电压是安全的||。

人教版九年级物理电学综合计算题专练1、如图所示，电源电压保持不变，电流表的量程为0～0.6 A ，电压表的量程为0～15 V ，R 1＝20 Ω，滑动变阻器R 2的规格为“100 Ω 1 A”。

（1）闭合开关S 1，断开开关S 2、S 3，电流表示数为0.4 A ，求电源电压。

（2）闭合开关S 3，断开开关S 1、S 2，滑动变阻器滑片置于中点位置时，电压表的示数为4 V ，求R 3的阻值。

（3）闭合开关S 1、S 2和S 3，在不损坏电流表、电压表的情况下，求滑动变阻器R 2的阻值取值范围。

解：（1）闭合开关S 1，断开开关S 2、S 3，为R 1的简单电路，电流表示数为0.4 A ， 根据欧姆定律I ＝UR可得，电源电压U ＝I 1R 1＝0.4 A ×20 Ω＝8 V 。

（2）闭合开关S 3，断开开关S 1、S 2，则R 2、R 3串联，滑动变阻器滑片置于中点位置时，电压表（测变阻器接入电阻的电压）的示数为4 V ，则电路中的电流I 2＝U 212R 滑 ＝4 V50 Ω ＝0.08 A ，根据串联电路的分压规律和欧姆定律I ＝UR 可得，R 3的阻值R 3＝U －U 2I 2 ＝8 V －4 V0.08 A＝50 Ω。

（3）闭合开关S 1、S 2和S 3，R 1、R 2并联，R 3被短路，电压表测电源电压，电流表测干路电流，根据并联电路各支路互不影响，通过R 1的电流为0.4 A 不变， 电流表的量程为0～0.6 A ，则干路电流最大为0.6 A ， 由并联电路的电流规律，通过变阻器的最大电流 I 变大＝I 总大－I 1＝0.6 A －0.4 A ＝0.2 A ，由欧姆定律可得，变阻器连入电路的最小电阻R 滑小＝U I 变大 ＝8 V0.2 A＝40 Ω；当变阻器滑片移动到最左端时，变阻器接入阻值最大，总电流最小，没有超出电流表的量程，则变阻器的最大电阻为100 Ω。

因此在不损坏电流表、电压表的情况下，滑动变阻器R 2的阻值取值范围为40～100 Ω。

人教版九年级物理电学综合测试题1.选择题(每题3分,共30分)1.下列说法正确的是（）A。

马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的。

B。

教室照明用的日光灯总是并联连接的。

C。

在金属导体中，自由电子移动方向与电流方向相同。

D。

甲轻质小球与带正电的乙轻质小球相互吸引，则甲一定带负电荷。

2.XXX“测量小灯泡的电功率”，根据XXX所示的电路连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但为超出量程，则产生这一现象的原因可能是（）A。

小灯泡发生短路。

B。

小灯泡发生了断路。

C。

滑动变阻器发生了短路。

D。

滑动变阻器的滑片接触不良。

3.把长短相同、粗细不同的两根镍镉合金线串联接入电路，电路如图所示，则电路中（）A。

细导体的电阻小于粗导体的电阻。

B。

通过细导体的电流小于通过粗导体的电流。

C。

通过细导体的电流大于通过粗导体的电流。

D。

细导体两端电压大于粗导体两端电压。

4.将额定电压相同的两个灯泡L1、L2串联后接入电路中，接通电路后发现L1要亮一些，则下列判断正确的是（）A。

L1的电阻可能比L2的小。

B。

L1的额定功率可能比L2的大。

C。

若将两灯并联接入电路中，L1更亮。

D。

两灯正常工作时L1要暗一些。

5.如图4-3-16所示的电路，电源两端的电压一定，开关S1闭合，如果要使电压表的示数减小，电流表的示数增大，则下列操作中可行的是()A。

滑动变阻器的滑片P向上移。

B。

滑动变阻器的滑片P向下移。

C。

开关S2闭合，滑动变阻器的滑片P向下移。

D。

开关S2闭合，开关S1断开。

6.下列说法中正确的是()A。

电流做功的过程实际就是电能转化为其他形式能的过程。

B。

电能对于我们的生活是一种非常重要的能源，在所有的方面都可以利用电能。

C。

电流所做的功跟电压和电流成正比。

D。

手电筒工作时，电池的化学能直接转化为光能。

7.如图是XXX厨房安装的抽油烟机和照明灯的连接电路图。

下列说法正确的是（）A。

抽油烟机和照明灯只能同时工作。

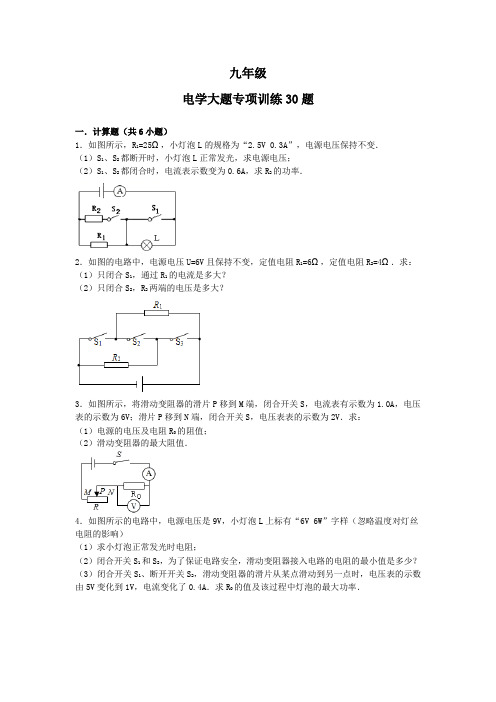

九年级电学大题专项训练30题一．计算题（共6小题）1．如图所示，R1=25Ω，小灯泡L的规格为“2.5V 0.3A”，电源电压保持不变．（1）S1、S2都断开时，小灯泡L正常发光，求电源电压；（2）S1、S2都闭合时，电流表示数变为0.6A，求R2的功率．2．如图的电路中，电源电压U=6V且保持不变，定值电阻R1=6Ω，定值电阻R2=4Ω．求：（1）只闭合S1，通过R1的电流是多大？（2）只闭合S2，R2两端的电压是多大？3．如图所示，将滑动变阻器的滑片P移到M端，闭合开关S，电流表有示数为1.0A，电压表的示数为6V；滑片P移到N端，闭合开关S，电压表表的示数为2V．求：（1）电源的电压及电阻R0的阻值；（2）滑动变阻器的最大阻值．4．如图所示的电路中，电源电压是9V，小灯泡L上标有“6V 6W”字样（忽略温度对灯丝电阻的影响）（1）求小灯泡正常发光时电阻；（2）闭合开关S1和S2，为了保证电路安全，滑动变阻器接入电路的电阻的最小值是多少？（3）闭合开关S1、断开开关S2，滑动变阻器的滑片从某点滑动到另一点时，电压表的示数由5V变化到1V，电流变化了0.4A．求R0的值及该过程中灯泡的最大功率．5．在图（a）所示的电路中，电源电压为18伏保持不变，电阻R1的阻值为10欧，滑动变阻器标有“50Ω 1Α”字样．闭合电键S后，电流表A的示数如图（b）所示．①求电阻R1两端的电压U1．②求此时滑动变阻器R2连入电路的阻值．③在移动变阻器滑片P的过程中电压表示数的变化量△U最大，求该最大变化量△U最大．6．如图所示，电源电压恒定为6V，R1为6Ω，R2为12Ω．（1）当开关S1、S2断开时，电流表的示数是0.2A，求R3的阻值？（2）当S1闭合、S2断开时，电流表的示数？（3）当S1、S2都闭合时，电流表的示数？二．解答题（共24小题）7．（1）如图①所示，在方框内分别填入小灯泡和电流表的元件符号，使电路正常工作．（2）请你根据图②甲所示的电路图，用笔画线代替导线，将图②乙中未连接好的器材连接起来（连线不能交叉）．8．根据图中的实物图画出相应的电路图在虚线框内．9．在探究“并联电路电流规律”的实验中，小明设想L1和L2并联，开关同时控制两灯，电流表测L1的电流，图中已画部分连线．请你根据小明设想将图甲未完部分用笔画线代替导线正确连接完整．开关闭合后电流表的示数0.3A，请在右边方框画出电流表指针所指的位置．10．李明想测量一个电阻器的阻值大小，他选用了电流表、电压表、规格为“20Ω 1.5A”的滑动变阻器、电压为6V的电源、开关和导线．（1）图是李明在实验中未完成连接的实物电路，请你替李明完成电路的连接．（2）电路连接好后，李明应将滑动变阻器的滑片移动到（选填“左”或“右”）端，再闭合开关进行实验．（3）闭合开关后，李明发现电流表无示数，电压表有示数，任意移动滑动变阻器的滑片电压表示数不变，产生这一故障的原因可能是．（4）故障排除后，李明测得的实验数据如下表，其中第3次测量时，电压表示数如图所示，数逐渐增大时，电压表与电流表示数的比值也逐渐增大，造成这一现象的原因是．11．【探究名称】探究并联电路中电流的关系．【提出问题】如图所示的并联电路中，流过A、B、C各处的电流之间可能有什么关系？【】（1）按图示连接电路；（2）把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表；（3）为了使得“由实验数据所归纳的结论”更具有可靠性，在不改变电源及电路连接的基础上，还应当重做上述实验；（4）整理器材．【分析与论证】（1）在接、拆电路时，开关必须；（2）上面设计的表格中存在的不足之处是：；（3）电流表连入电路前出现上图所示的现象，必须要；实验时，开关闭合后出现上图所示的实验现象，原因是；（4）表格补充完整后，通过对上面数据的分析，可以得出结论：并联电路干路中的电流等于．12．请你设计电路测量2.5V小灯泡（电阻大约为10Ω左右）额定功率，将电路图画在虚线框内；用笔画线将图中的电路连接完整．13．如图示，按要求画好电路图，再根据电路图，在右边连接出对应的实物图．电路要求：（1）L1与L2组成并联电路，（2）S1控制L1，S2同时控制L1与L2．14．根据下图的电路图连接右边对应的实物图，电路中的电流不超过0.6A，电压不超过3V．15．按要求完成如图的实物图连接．要求：两灯串联，电压表测量L1两端的电压．16．如图甲是研究导电液体的电阻与横截面积关系的实验装置，有机玻璃容器（该容器是绝缘体）内壁的两端安装了铜片M、N，容器内注入了适量的导电液体，电源电压保持12V不变；（1）请将图甲中电流表（量程0.6A）连入电路，闭合开关前，滑片P应置于滑动变阻器的（填“最左端”“最右端”或“正中间”）；（2）测出导电液体的横截面积S，闭合开关，调节滑动变阻器，记录电表示数，算出电阻R，断开开关，继续向容器注入导电液体，改变导电液体的横截面积，重复上述实验，得到如表中的数据，图乙是某次电表的示数，则导电液体的电阻为Ω；）分析表中数据可知，导电液体的横截面积越大，电阻越；若导电液体的横截面积变为前一次的2倍，则其电阻大小变为前一次的；（4）李明改用一段可拉伸的乳胶管（是绝缘体），将乳胶管灌满导电液体，两端用金属塞堵住管口，若均匀拉伸乳胶管，使其横截面积变为原来的一半，此时导电液体的电阻（填“等于”或“不等于”）原来的2倍，这是由于李明实验时没有控制导电液体的不变．17．阅读下列一段文字，回答问题：我们已经知道导体的电阻是导体本身的一种性质，它的大小与导体的长度、横截面积和材料有关，进一步研究表明，在温度不变时，导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，这个规律叫做电阻定律，用公式表示为R=，其中R、L、S分别表示导体的电阻、导体的长度和横截面积．而ρ是反映材料导电性能的物理量，我们把它叫做材料的电阻率．材料电阻率的大小与什么有关？小红提出如下猜想：猜想1：电阻率与材料的长度有关；猜想2：电阻率与材料的横截面积有关；猜想3：电阻率与材料的种类有关．在国际单位制中的单位是．（2）分析比较实验序号1、2的数据，可以初步确定猜想1是（正确/错误）的．（3）分析比较实验序号的数据，可以初步确定猜想2是错误的．（4）分析比较实验序号1、4、5的数据，可得到的初步结论是．（5）根据表中的数据，如果要制作一个滑动变阻器，应选用材料作为电阻线圈，这是因为相同规格的这种材料电阻较（大/小）．18．科学兴趣小组为了探究导电液体在体积相同时，其电阻与长度的关系，于是选取一段可拉伸的乳胶管（乳胶管是绝缘体），灌满某种导电液体，两端用金属塞堵住管口，形成一段长为10厘米的封闭液柱．选择合适的电压表、电流表、滑动变阻器、电源等器材连接电路如图，电源电压保持12伏不变．（1）闭合开关前，滑动变阻器的滑片应处在端．（2）闭合开关，移动滑动变阻器的滑片，当电压表示数为9伏时，记录第一次电流表示数次电流表的示数应是安．（3）查阅资料得知：当材料和横截面积一定时，导体的电阻与其长度成正比．但是通过多次实验发现，当液柱长度变为原来2倍时，其电阻大大超过原来的2倍．请对此作出合理的解释：．19．如图所示的电路中，电源电压不变．电阻R1的阻值为20Ω，滑动变阻器R2上标有“100Ω2A”字样．闭合电键S，电流表A的示数为0.4A，电压表V的示数为10V．求：（1）电阻R2连入电路的阻值；（2）电源电压U；（3）现用阻值为10Ω的电阻替换R1，要求在移动变阻器滑片P的过程中，不更换电表量程，两电表的指针能达到满刻度处，且电路能正常工作，求变阻器R2连入电路的阻值范围．20．小芳为了探究“电流与导体两端电压的关系”，连接了如图甲所示的电路（电源电压为3V恒定）．（1）用笔画线将甲图中电路连接完整，要求滑动变阻器的滑片P向A端滑动时，接入电路的电阻变小．（2）闭合开关后，电流表无示数，电压表示数为3V，产生该现象的原因可能是．（3）排除故障后闭合开关，移动滑片P，根据实验数据绘制了电阻R的I﹣U图象如图丙中a，分析图象中数据，电阻R的阻值为R= Ω，可得结论：在一定时，通过导体的电流与导体．滑动变阻器除保护电路外，另一作用是．（4）小芳仅将实验中的电阻R拆下，换用一个额定电压为2.5V的小灯泡，继续实验．移动滑片P到某一点，电压表示数如图乙所示，此时小灯泡两端电压为V，实验得到L的I ﹣U图象如丙中的图线b，则小灯泡的额定功率为W．21．在探究“电流与电压的关系”的实验中，实验器材有：电源（电压恒为9V）、滑动变阻器、开关、电流表、电压表、10Ω电阻、5Ω电阻各一个，导线若干．（1）如图是小明连接的实物电路图，要用电压表测量R1两端的电压，导线a、b、c中有一根连接错误，这根导线是．（2）电路连接正确后，闭合开关，滑动变阻器滑片P从A端滑到B端过程中，电压表的示数（选填“变大”或“变小”）．（3）将变阻器的滑片从一端移动到另一端的过程中，电压表示数变化范围是3～6V，记录的几组实验数据如表所示．①分析表中数据可得：电阻一定时，通过电阻的电流与其两端的电压．②根据表中数据计算可得，本实验所用的滑动变阻器电阻最大值为Ω．电流I/A 0.3 0.4 0.5 0.622．甲乙两小组探究“电流与电压和电阻的关系”．实验室提供的实验器材有：电源（电压恒为4.5V），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），两只滑动变阻器（规格分别为“20Ω 2A”“50Ω 1A”），小灯泡一只（额定电压2.5V），导线若干．（1）甲小组探究“电流与电压的关系”．①请你根据图甲的电路图用笔划线代替导线将图乙中的实物电路连接完整．②他们将5Ω的电阻接入电路，检查无误后闭合开关，发现电压表无示数，电流表有示数，造成这一现象的原因可能是（写出一条即可）①将5Ω的电阻接入电路，检查无误后闭合开关，移动滑片，使电压表的示数为1.5V，并记下相应的电流值．再用10Ω的电阻替代5Ω的电阻，此时滑片应向（选填“左”或“右”）端移动直到电压表的示数为V，读出电流表的示数．②为了完成用四个定值电阻进行实验，应选择滑动变阻器的规格是．③他们用小灯泡替换定值电阻，移动滑片，使小灯泡正常发光，电流表示数如图丙所示，则小灯泡的额定功率是W．23．探究“一定电压下，电流与电阻的关系”．提供的实验器材有电源（电压恒为4.5V），电流表、电压表各一个，开关一个，三个定值电阻（10Ω，15Ω，20Ω），滑动变阻器一个（40Ω，1A），导线若干．（1）请根据图1电路图用笔画线将图2实物图连接完整．（2）实验时，在a、b间先接入20Ω的电阻，闭合开关，移动滑片P使电压表的示数为2V，记下相应电流值，再改接15Ω的电阻，此时滑片P应向（选填“E”或“F”）端移动，移动滑动变阻器的目的是．）如表所示，根据分析，得到的结论是．0，电压表示数接近电源电压，则出现故障的原因可能是．24．探究电流与电压的关系【实验器材】电压表、电流表、三种不同规格的滑动变阻器（A：“10Ω 1.5A”、B：“20Ω1A”、C：“50Ω 1A”）、开关、新干电池三节、定值电阻R=10Ω、导线若干．【制定计划与设计实验】（1）请依照图1所示的电路图，用笔画线代替导线，将图2中电路连接完整，要求滑动变阻器的滑片P向左滑时，电流表示数变大，导线不能交叉；（2）闭合开关前，要将滑动变阻器滑片移至（填“左”或“右”）端，这样做可以起到的作用；此实验中滑动变阻器的另一个作用是“改变定值电阻两端的电压”，请你写出一种不用变阻器，也可以“改变定值电阻两端电压”的方法：．【进行实验与收集证据】（1）小莲按要求正确连接电路，且电路元件完好，实验过程中，发现电压表指针偏转到满刻度处的位置，其原因可能是．（任意写出一个）（2）小莲在实验中通过调节滑动变阻器滑片，测出通过电阻R的不同电流和对应的电压值，要测出表格中的实验数据，实验时所用的滑动变阻器规格为（选填规格的编号即可）．【实验结论】通过上表中的数据，我们可以得出：．25．在图所示的电路中，电源电压保持不变，定值电阻R1=10Ω，R2为滑动变阻器，闭合开关S，当滑片P在b端时，电流表的示数为0.6A；将滑片P移至a端时，电压表示数为4V，求：（1）电源电压；（2）当滑片在a端时，电流表的示数是多大．26．如图所示电路中定值电阻R1=5Ω，R2为滑动变阻器，电源电压保持不变．当滑片在a端时，电流表示数为0.6A，滑片在b端时电压表示数为2V．求：（1）电源电压；（2）滑动变阻器R2的最大阻值．27．为了探究“通过导体中的电流与电压、电阻的关系”，某同学连接了如图所示的电路图．（1）请将如图所示的实物连接成实验电路（要求滑动变阻器的滑片向左移电流表示数变小），并在方框内画出电路图．（2）连接电路时，开关应，变阻器的滑片P应置于端．（填“左”或“右”）（3）接通电路后，发现电流表指针不偏转，电压表指针有明显的偏转，调节变阻器的滑片时也没有任何的变化．你认为电路中的故障是．（4）在研究导体中的电流与电压的关系时，滑动变阻器的作用是．（5）此电路还可以研究的实验是．28．在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路图如图甲所示．（1）连接电路前，开关必须．（2）请请根据图甲电路图用笔画线代替导线将图乙所示实物连接成完整电路（导线不允许交叉）（3）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压．造成这一现象的原因可能是A．电流表坏了； B．滑动变阻器短路； C．电阻处接触不良； D．电阻短路．（4）排除电路故障进行实验，多次改变R的阻值，调节滑动变阻器，使电压示数保持不变，）实验结果是：．29．小亮用图甲所示的电路探究“电阻上的电流跟两端电压的关系”，所用器材如下：电压表（0～3V，0～15V）；电流表（0～0.6A，0～3A）；滑动变阻器A（0～10Ω）；滑动变阻器B（0～200Ω）；阻值为5Ω、10Ω的定值电阻各一个；两节干电池、开关和导线若干．（1）①用R=5Ω的定值电阻做实验时，小亮应选用电流表的量程是，为方便调节电流，应选用滑动变阻器（选填“A”或“B”），接通电路前，应把滑片P移到滑动变阻器的（选填“左”或“右”）端．②调节滑片P使电压表示数是2.5V，电流表示数如图乙所示，通过R的电流为A．要继续测量R两端电压为2V时通过的电流，应将滑片P向（选填“左”或“右”）移动，记录对应的电压和电流值．③为使结论具有普遍性，还应该换接的电阻，重复上述实验．（2）完成全部实验后，小亮细看说明书，知道电压表实际上相当于一个阻值较大的电阻，0～3V档的阻值是3000Ω，由于电压表有电阻，把它连入电路后，不可避免地要改变被测电路中的电流．本实验中，如果把滑片P移到滑动变阻器左端，通过电流表的电流为I，断开电压表，通过电流表的电流为I′，请通过计算，说明连入电压表对被测电流的影响很小．30．某实验小组做“测定一组电阻R1、R2、R3的阻值”的实验，电路图如图甲所示．已知电阻R1约为2欧，电阻R2约为5欧，电阻R3约为20欧．该实验供选用的器材有：A、电源（电压恒定9伏）B、电流表（量程0～0.6安）C、电压表（量程0～3伏）D、开关、导线若干E、滑动变阻器（最大电阻10欧，额定电流1.5安）F、滑动变阻器（最大电阻20欧，额定电流1.5安）G、滑动变阻器（最大电阻60欧，额定电流0.6安） H、滑动变阻器（最大电阻70欧，额定电流0.1安）（1）为了测定R1、R2、R3的阻值，实验中应选用的滑动变阻器是（填字母编号）．（2）根据实验电路图，请在答题纸上用划线当导线完成实物图乙的连接．（3）某次实验中，实验操作正确，电流表的示数和电压表的示数如图丙所示，则电阻两端的电压为伏，电阻的阻值为欧．初三物理电学大题专项训练30题参考答案与试题解析一．计算题（共6小题）1．（2016•厦门）如图所示，R1=25Ω，小灯泡L的规格为“2.5V 0.3A”，电源电压保持不变．（1）S1、S2都断开时，小灯泡L正常发光，求电源电压；（2）S1、S2都闭合时，电流表示数变为0.6A，求R2的功率．【考点】欧姆定律的应用．【分析】（1）S1、S2都断开时，R1与L串联，小灯泡L正常发光，可知电路中电流，由串联电路特点和欧姆定律计算电源电压；（2）S1、S2都闭合时，R1与R2并联，电流表测干路电流，由并联电路特点和P=UI计算R2的功率．【解答】解：（1）由电路图可知，S1、S2都断开时，R1与L串联，小灯泡L正常发光，所以U L=U额=2.5V，电路中电流：I=I1=I额=0.3A，由I=可得R1两端电压：U1=I1R1=0.3A×25Ω=7.5V，由串联电路电压特点可得电源电压：U=U额+U1=2.5V+7.5V=10V；（2）由电路图知，S1、S2都闭合时，R1与R2并联，电流表测干路电流，由并联电路的电压特点知：U=U1′=U2=10V，通过R1的电流：I1′===0.4A，由并联电路的电流特点可得，通过R2的电流：I2=I′﹣I1′=0.6A﹣0.4A=0.2A，所以R2的功率：P2=UI2=10V×0.2A=2W．答：（1）电源电压为10V；（2）R2的功率为2W．【点评】本题考查了串联和并联电路特点以及欧姆定律的应用，解题的关键是正确分析开关在不同状态下电路结构．2．（2016•南开区二模）如图的电路中，电源电压U=6V且保持不变，定值电阻R1=6Ω，定值电阻R2=4Ω．求：（1）只闭合S1，通过R1的电流是多大？（2）只闭合S2，R2两端的电压是多大？【考点】欧姆定律的应用．【分析】（1）只闭合S1，只有电阻R1接在电路中，由欧姆定律求出电流．（2）只闭合S2，两电阻串联，应用串联电路特点与欧姆定律求出电流，然后求出电压．【解答】解：（1）由图示电路图可知，只闭合S1，只有电阻R1接在电路中，通过R1的电流为：I1===1A；（2）由图示电路图可知，只闭合S2，两电阻串联，R1、R2串联的总电阻：R=R1+R2=6Ω+4Ω=10Ω，电路中的电流：I2===0.6A，由I=得：R2两端的电压U2=I2R2=0.6A×4Ω=2.4V．答：（1）只闭合S1，通过R1的电流是1A．（2）只闭合S2，R2两端的电压是2.4V．【点评】本题考查了求电流、电压、电流的变化，分析清楚电路结构，应用串并联电路特点与欧姆定律即可正确解题．3．（2016•金牛区模拟）如图所示，将滑动变阻器的滑片P移到M端，闭合开关S，电流表有示数为1.0A，电压表的示数为6V；滑片P移到N端，闭合开关S，电压表表的示数为2V．求：（1）电源的电压及电阻R0的阻值；（2）滑动变阻器的最大阻值．【考点】欧姆定律的应用．【分析】（1）将滑动变阻器的滑片P移到M端时，电路为R0的简单电路，电压表测电源的电压，电流表测电路中的电流，根据欧姆定律求出电阻R0的阻值；（2）滑片P移到N端时，滑动变阻器R与定值电阻R0串联，电压表测R0两端的电压，电流表测电路中的电流，根据串联电路的电压特点求出R两端的电压，根据串联电路的电流特点和欧姆定律得出等式即可求出滑动变阻器的最大阻值．【解答】解：（1）滑片P移到M端时，电路为R0的简单电路，电压表测电源的电压，电流表测电路中的电流，则电源的电压U=6V，由I=可得，电阻R0的阻值：R0===6Ω；（2）滑片P移到N端时，滑动变阻器R与定值电阻R0串联，电压表测R0两端的电压，电流表测电路中的电流，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：U R=U﹣U0=6V﹣2V=4V，因串联电路中各处的电流相等，所以，电路中的电流：I′==，即=，解得：R=12Ω．答：（1）电源的电压为6V，电阻R0的阻值为6Ω；（2）滑动变阻器的最大阻值为12Ω．【点评】本题考查了串联电路的特点和欧姆定律的应用，是一道较为简单的应用题．4．（2016•襄城区模拟）如图所示的电路中，电源电压是9V，小灯泡L上标有“6V 6W”字样（忽略温度对灯丝电阻的影响）（1）求小灯泡正常发光时电阻；（2）闭合开关S1和S2，为了保证电路安全，滑动变阻器接入电路的电阻的最小值是多少？（3）闭合开关S1、断开开关S2，滑动变阻器的滑片从某点滑动到另一点时，电压表的示数由5V变化到1V，电流变化了0.4A．求R0的值及该过程中灯泡的最大功率．【考点】欧姆定律的应用．【分析】（1）由P=计算灯泡电阻；（2）闭合开关S1和S2，L与R1串联，电路要安全就不能超过灯泡的额定电压，由此根据串联电路特点、电功率及欧姆定律公式计算；（3）闭合开关S1、断开开关S2，L、R1、R0串联，电压表测R1两端电压，电流表测电路中电流，根据串联电路的电压特点和欧姆定律由电流相等列式计算R0的阻值，由P=I2R计算灯泡的最大功率．【解答】解：（1）由P=可得，小灯泡正常发光时的电阻：R L===6Ω；（2）由电路图知，当闭合S1、S2，小灯泡L与滑动变阻器R1串联，为保证电路安全，灯两端的最大电压为6V，此时变阻器允许接入电路的电阻为最小，由串联电路特点和P=UI可得，流过R1的电流：I1=I额===1A，R1两端的电压：U1=U﹣U L=9V﹣6V=3V，R1最小电阻：R1===3Ω；（3）当闭合S1，断开S2，小灯泡L、滑动变阻器R1及R0串联，滑片从某点滑动到另一点时，滑动变阻器两端电压从5V变成1V，由串联电路的电压特点知，小灯泡与R0的串联总电压从U总=9V﹣5V=4V变化为U总′=9V﹣1V=8V．两电流：I′﹣I=0.4A，由串联电路特点和欧姆定律可得：﹣=0.4A，即：﹣=0.4A解得：R0=4Ω；由题，当滑动变阻器两端电压为最小1V时，电路中电流最大，小灯泡功率也最大．此时小灯泡与R0的串联总电压为8V，由P=I2R可得灯泡最大功率：P最大=I最大2R L=（））2×6Ω=3.84W．答：（1）小灯泡正常发光时电阻6Ω；（2）闭合开关S1和S2，为了保证电路安全，滑动变阻器接入电路的电阻的最小值是3Ω；（3）R0的值为4Ω，该过程中灯泡的最大功率3.84W．【点评】本题考查了串联电路特点、欧姆定律、电功率公式的应用，关键是利用电压特点由电压表示表变化得到灯与的R0电压变化．5．（2016•虹口区二模）在图（a）所示的电路中，电源电压为18伏保持不变，电阻R1的阻值为10欧，滑动变阻器标有“50Ω 1Α”字样．闭合电键S后，电流表A的示数如图（b）所示．①求电阻R1两端的电压U1．②求此时滑动变阻器R2连入电路的阻值．③在移动变阻器滑片P的过程中电压表示数的变化量△U最大，求该最大变化量△U最大．【考点】欧姆定律的应用．【分析】由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．（1）根据图b的量程和分度值读出电路中的电流，根据欧姆定律求出电阻R1两端的电压；（2）根据串联电路的电压特点求出R2两端的电压，根据欧姆定律求出此时滑动变阻器R2连入电路的阻值；（3）比较滑动变阻器允许通过的最大电流和电流表的量程相比较确定电路中的最大电流，此时电压表的示数最小，根据串联电路的特点和欧姆定律得出电压表的最小示数，根据电阻的串联和欧姆定律求出变阻器接入电路中的电阻最大时电路中的电流，根据欧姆定律求出变阻器两端的电压，然后确定电压表的最大示数，然后得出答案．【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．①由图b可知，电流表的量程为0～3A，分度值为0.02A，电路中的电流I=0.8A，由I=可得，电阻R1两端的电压：U1=IR1=0.8A×10Ω=8V；②因串联电路中总电压等于各分电压之和，所以，R2两端的电压：U2=U﹣U1=18V﹣8V=10V，R2连入电路的阻值：R2===12.5Ω；③滑动变阻器允许通过的最大电流为1A，电流表的量程为0～3A，则电路中的最大电流I大=1A，此时电压表的示数最小，所以，U2小=U﹣U1大=U﹣I大R1=18V﹣1A×10Ω=8V，当滑动变阻器接入电路中的电阻最大时，电路中的电流：I′===0.3A，R2两端的电压：U2′=I′R2大=0.3A×50Ω=15V，即电压表的最大示数U2大=15V，则△U2最大=U2大﹣U2小=15V﹣8V=7V．答：①电阻R1两端的电压为8V；②此时滑动变阻器R2连入电路的阻值为12.5Ω；③在移动变阻器滑片P的过程中电压表示数的变化量△U最大为7V．【点评】本题考查了串联电路的特点和欧姆定律的应用，会判断电压表的最大和最小示数是关键．6．（2016•营口二模）如图所示，电源电压恒定为6V，R1为6Ω，R2为12Ω．（1）当开关S1、S2断开时，电流表的示数是0.2A，求R3的阻值？（2）当S1闭合、S2断开时，电流表的示数？（3）当S1、S2都闭合时，电流表的示数？。

电学综合计算大题1.如图所示电路中，电源电压恒为4.5V，小灯泡标有“3V1.5W”字样，不考虑温度对小灯泡电阻的影响，滑动变阻器的规格为“15Ω1A”，电压表的量程是0~3V，电流表的量程是0~0.6A，闭合开关S。

求：（1）小灯泡的电阻；（2）小灯泡正常发光时，滑动变阻器的功率；（3）在保证所有电路元件安全的前提下，滑动变阻器的取值范围。

2.如图甲所示，电源电压可调，R1､R2为定值电阻，灯泡的额定电压为2.5V，图乙是该灯泡的I-U图像｡闭合开关S，把电源电压调到4V，R2的功率为0.8W｡求∶（1）通过R2的电流｡（2）若小灯泡正常发光，则1min内电流在R1上做的功是多少？（3）现把电源电压调到某一值时，通过R2的电流为0.1A，灯泡与R2两端的电压之比为1∶2，则灯泡的实际功率是多少？3.某款电热饮水机具有加热和保温两挡，额定电压为220V。

如图甲是其电路原理图，S0为温控开关，R1、R2为电热丝（阻值不变）。

某次饮水机在额定电压下工作的电功率P与时间t的关系图象如图乙所示，求：（1）饮水机处于加热挡阶段消耗的电能：（2）饮水机处于保温挡时，通过R1的电流；（3）R2的阻值。

4.某一家用两档可控的恒温餐盘，其高温档电功率为880W，简化电路如图甲所示，R1、R2均是发热电阻，R2的阻值是R1的3 倍。

求：（1）餐盘处于低温档时，电路中电流是多少？（2）1kg 米饭温度升高40∶，吸收的热量是多少？[米饭的比热容取 2.5×10 3J /（kg•∶）] （3）若电路中只使用该恒温餐盘，同样加热1kg的米饭，电能表的脉冲指示灯闪烁了125 次，如图乙所示，这个恒温餐盘的效率是多少？5.某品牌家用电热水器的简化电路如图所示，热水器有快加热、慢加热和保温三个工作状态。

热水器内装有40kg的水，慢加热额定功率为1210W，保温额定功率为605W，R1、R2均为加热电阻（温度对电阻的影响忽略不计）。

人教版九年级物理期末复习：电学专项练习题学校:___________姓名：___________班级：___________考号：___________一、单选题1．迪迪同学放学回到家，会帮助家人做做家务，所以对家里的一些物件有些了解。

下列说法中正确的是（）A．灶台的高度应以人体工学原理为依据，高度约为150cmB．家中电饭煲的最大功率约为1200WC．冬天洗热水澡时，可将热水器流出的水温设置为80℃D．容积为5L的水桶，最多可装入50kg的水2．下列说法中正确的是（）A．横截面积越小的导体电阻越大B．正电荷定向移动的方向为电流方向C．额定功率越大的用电器，正常工作时消耗的电能越多D．若导线变成超导体，则电动机无法正常工作3．如图所示，一根实验室中常用的橡胶棒与毛皮摩擦后，立即将该橡胶棒接触验电器的金属球，金属箔片张开。

下列说法正确的是（）A．橡胶棒、金属球、金属杆、金属薄等均为导体B．橡胶棒与毛皮摩擦后，毛皮所带的电荷为负电荷C．发生电荷转移的瞬间，电流的方向为从金属箔到橡胶棒D．发生电荷转移的瞬间，电子转移的方向为从金属箔到橡胶棒4．地质探矿队发现，我国华东某地面积约约几万平方公里地区的地磁场十分异常，该地区地下可能蕴藏着可观的A．铜B．铁C．铝D．银5．楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。

科技人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。

利用声敏材料制成“声控开关”当有人走动发出声音时，自动控制闭合；无人走动时，自动断开。

若将这两个开关配合使用，就可以使楼道灯变得“智能化”，使灯只有在夜晚天黑之后，有人走过时才能亮，这种“智能化”电路正确的是（）A．B．C．D．6．甲用电器在5 min内消耗的电能为1.5×105 J，乙用电器在1 h内消耗的电能为0.5 kW·h，则甲用电器和乙用电器电功率的大小关系是A．P甲>P乙B．P甲＝P乙C．P甲<P乙D．无法比较7．以下各种做法中，符合安全用电原则的是（）A．三孔插座地线要保证良好接地B．控制电灯的开关要接到零线上C．用潮湿的手拔插用电器的插头D．有人触电要尽快用手把他拉开8．如图所示，电源两端电压保持不变，R0为定值电阻，R为磁敏电阻，该磁敏电阻在常温下的阻值随外加磁场增强而变小。

：16电压电阻1）电压1．在图16.1—7中，请用笔画线表示导线来连接实物图，使小灯泡能够发光并且电压表能够测出灯泡两端的电压(估计在2～3V之间)。

2．在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。

试着用电压表测量这个自制电池的电压，其现象如图16.1—8所示。

这个电池的电压是V金属片是电池的正极。

3．图16.1—9中，三个电压表的示数分别是，，。

4．图16.1－10是一位同学所连的电路，他要测量小灯泡L两端的电压。

图中有一根导线接错了。

(1)请你找出这根接错的导线，在这根导线上打“×”(表示不要)，并用笔重新画一根正确连接的导线。

(2)画出正确接线的电路图。

2）电压规律2．在图16.2—4甲所示的电路中，闭合开关后电压表V，的示数为2.5 V，V，的示数应为______V，V的示数应为______V。

在图16.2—4乙所示的测量电路中，闭合开关后电压表V。

的示数为2.5 V，V2的示数为3.8V，V的示数应为______。

3．如图16.2—5，在探究“并联电路电压的关系”时，小明想把两个灯泡并联起来，用电压表测量并联电路的总电压，请你用笔帮他画出连接的电路。

3）电阻2．24 000 Ω=______ kΩ=______MΩ。

3．A、B两根完全一样的导线，长度都是1 m。

把A剪去一半，剩下的一半跟B相比，哪个电阻大?把A剩下的一半再拉长到l m跟B相比，哪个电阻大? 4）变阻器1．请用笔画线表示接线，连接图16.4—7的电路，使滑动变阻器能够控制灯泡的亮度。

在你连的电路中，要使灯泡越来越亮，变阻器的滑片应该向移动。

2．图16.4—8是一位同学按照上题要求所连的电路。

这个电路能不能满足题目的要求?为什么?按这个图进行操作时，实验现象是怎样的?3．图16.4—9是滑动变阻器的结构和连入电路的示意图。

当滑片P向右滑动时，连入电路的电阻变小的是哪个?4．图16.4—10是一种测定油箱内油量的装置。

初三物理电学试题及答案人教版一、选择题（每题2分，共20分）1. 电流的单位是：A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）答案：B2. 以下哪个不是导体？A. 铁丝B. 铜线C. 盐水D. 玻璃答案：D3. 欧姆定律表达式为：A. V = I * RB. I = V / RC. R = V / ID. V = R / I答案：B4. 串联电路中，总电阻与各分电阻的关系是：A. 等于最大电阻B. 等于各分电阻之和C. 等于各分电阻之积D. 等于最小电阻答案：B5. 并联电路中，总电阻与各分电阻的关系是：A. 等于最大电阻B. 等于各分电阻之和C. 等于各分电阻之积D. 等于各分电阻的倒数之和的倒数答案：D6. 电源的电动势表示电源将其他形式的能量转化为电能的能力，其单位是：A. 焦耳（J）B. 瓦特（W）C. 伏特（V）D. 安培（A）答案：C7. 电功率的单位是：A. 焦耳（J）B. 瓦特（W）C. 伏特（V）D. 安培（A）答案：B8. 电能的单位是：A. 焦耳（J）B. 瓦特（W）C. 伏特（V）D. 安培（A）答案：A9. 以下哪个不是电路的基本组成元件？A. 电源B. 开关C. 导线D. 电阻答案：D10. 电容器的单位是：A. 法拉（F）B. 欧姆（Ω）C. 伏特（V）D. 安培（A）答案：A二、填空题（每空1分，共10分）11. 电流通过导体时，导体对电流的阻碍作用称为________。

答案：电阻12. 电压是使电路中形成电流的________。

答案：原因13. 串联电路中，电流处处________。

答案：相等14. 并联电路中，电压处处________。

答案：相等15. 电功的计算公式是________。

答案：W = UIt三、简答题（每题5分，共10分）16. 请简述欧姆定律的内容。

答案：欧姆定律指出，通过导体的电流与导体两端的电压成正比，与导体的电阻成反比。

九年级物理总复习（电学）专题练习：1 。
