贯通纵筋

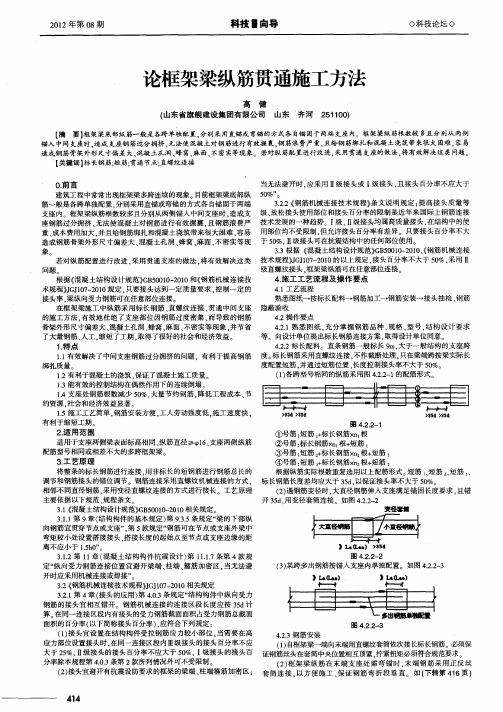

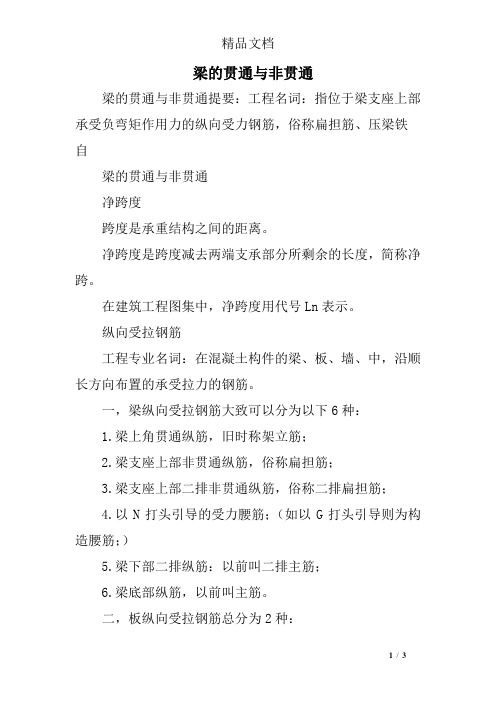

梁的贯通与非贯通梁的贯通与非贯通提要：工程名词：指位于梁支座上部承受负弯矩作用力的纵向受力钢筋，俗称扁担筋、压梁铁自梁的贯通与非贯通净跨度跨度是承重结构之间的距离。

净跨度是跨度减去两端支承部分所剩余的长度，简称净跨。

在建筑工程图集中，净跨度用代号Ln表示。

纵向受拉钢筋工程专业名词：在混凝土构件的梁、板、墙、中，沿顺长方向布置的承受拉力的钢筋。

一，梁纵向受拉钢筋大致可以分为以下6种：1.梁上角贯通纵筋，旧时称架立筋；2.梁支座上部非贯通纵筋，俗称扁担筋；3.梁支座上部二排非贯通纵筋，俗称二排扁担筋；4.以N打头引导的受力腰筋；（如以G打头引导则为构造腰筋；）5.梁下部二排纵筋：以前叫二排主筋；6.梁底部纵筋，以前叫主筋。

二，板纵向受拉钢筋总分为2种：1.板支座上部非贯通纵筋，俗称扣筋或盖子筋；2.板底部纵向钢筋。

三，墙纵向受拉钢筋也分为2种：1.墙竖向垂直分布钢筋；2.墙横向水平分布钢筋。

工程名词：指位于梁支座上部承受负弯矩作用力的纵向受力钢筋，俗称扁担筋、压梁铁。

标准称谓：梁支座上部纵向受力钢筋，有贯通与非贯通之分钢筋翻样，是钢筋工程的施工技术人员根据建筑结构图纸，按照国家相关的规程、规范要求，计算出各个构件中每根钢筋的制做装配数据、数值，形成文字材料或填写在配料表单中，再画出组装简图，供操作人员、作业班组实施完成。

钢筋翻样软件，是编程技术人员专为钢筋工程开发的施工计算软件，使用这种软件处理数据，要比手工计算快几十倍。

支座负筋角筋在钢筋工程中，梁或柱子等构件位于角部的钢筋。

以正弯矩梁为例，梁中的角筋，上角在支座处，为负弯矩钢筋，在跨中部位，为架立钢筋，现在多为通长设计或者贯通设计。

下角为主受力钢筋，有时下角钢筋要比中部钢筋增大一个直径级别。

一般情况下，下角钢筋与下中钢筋直径相同而数量不同。

以方形柱子为例，一般的柱子角筋与边筋直径相同，各别设计角筋比各边中部钢筋增大一个直径级别。

角筋的绑扎质量要求是，必须要靠在箍筋的角上，角筋保护层必须在允许偏差范围之内。

插筋和植筋，其实就是一个是在混凝土施工时同时施工，一个是混凝土施工完后再施工。

插筋一般是预留钢筋，为下一步施工作准备。

我们常采用有：1、基础部位混凝土施工时，一些非主要构件的钢筋可采用在混凝土初凝前插入到相应部位，如、构造柱的插筋、小型构件的预留筋等。

2、在楼层施工时，上部墙柱增加或上部墙柱的钢筋直径改变时，可采用插筋的方法进行施工，但要注意插筋长度不能在同一面上，要根据要求进行设置；3、一些小型构件在主体结构施工时不便于施工，需要预留插筋。

植植主要是在混凝土施工完的后期进行的。

在施工时要编制专项施工方案，报建设单位或监理单位审批后才能按方案进行施工。

一般主要有增加构件或工程构件加固时使用，另一种常用的情况就是墙柱拉结筋和构造柱或构造梁施工时采用。

前一种情况一般要求专业公司施工，后一种一般只要有可靠的技术保证措施，可按施工组织施工即可。

但要注意的是，植筋一般都要求进行拉拔试验，合格后才能进行下一步施工工序。

拉结筋拉结筋，竖向一般是500一道，水平方向一般是砌体均分就可以了。

墙体拉结筋连接可以有植筋、预埋、绑扎等方式。

普通每500高设一道拉结筋。

也就是0.5米。

在抗震地区，板底设有圈梁时，预制板应在板端每块板缝处设1Φ8的拉接钢筋，中间墙处钢筋每边伸入板中1000mm，端墙处伸入墙中并弯折。

板跨大于4.8m的，还应在顺板跨方向靠墙边的第一块预制板的侧面，按1000mm的间距用1Φ8的钢筋拉接，一端通过板上伸入到第一、二块板间的板缝向下弯折，另一端伸入墙体内弯折。

抗震等级7度及以下地区，上述拉接筋不必与圈梁拉接；8、9度地区，除设上述拉接筋外，还应在板下圈梁中预埋钢筋与上述拉接筋相连。

拉结筋是建筑工程中钢筋类型的一种，把它砌到墙的里面，摆在砖层当中起连接砌体防止开裂的作用。

拉结筋通常用直径6.5毫米细钢筋制成，多用在砖墙的L转角和T字转角处，每隔500毫米放一层，每层每125毫米宽度范围内放一根。

长度按规范。

1、其实平法有个原则就是纵向受力钢筋：能通则通，图集中只是注明了该跨梁的配筋方式，具体施工时还是能通就通，只不过要注意钢筋的接头位置。

2、在实际施工中，一跨计算一个锚固是正常的，因为施工时钢筋象软件所设置的钢筋长度在施工中是无法施工的，但计算了钢筋锚固的接头，相应的钢筋的机械接头也相应的减少，总价区别不是很大的。

3、理论上同种型号筋遇支座是断开锚固的，没有那么长的通长钢筋不断开的，通长布置钢筋要加直螺纹套筒的量。

4、在实际施工中是按每跨锚固的。

5、断开是应为考虑施工方便，不断开钢筋进料较长不利于施工，你应该按断开计算给施工方。

5、参照03G101图集的要求。

关于《03G101-1》的解释2007年04月25日星期三下午03:56摘录部分：《03G101-1混凝土结构施工图平面整体表示方法制图规则和构造详图》解释我收集到的03G101有关解释：梁下部钢筋本着能通则通的原则，CDF 老师请问03G101-1中P60页中的“不伸入支座的梁下部纵向钢筋断点位置”中的下部钢筋中没有画出贯通筋的钢筋。

这样我们在搞决算审计的过程中老是要有这方面的争论。

这一点和03G101中P45页“L配筋构造”有着异曲同工的地方。

如何解释下部的通长筋的布置？请予以赐教！！1、03G101-1图集第60页中的“不伸入支座的梁下部纵向钢筋断点位置”，该图的重点是说明“不伸入支座的梁下部纵筋”，把它与伸入支座的梁下部纵筋加以对比。

2、钢筋配置上的“能通则通”，是陈教授反复强调的原则，在图集里没有配套的图示说明。

而且，在施工实践中也因为钢筋“定尺长度”而带来许多问题，因为梁的下部钢筋的连接点是比较难以确定的。

对于“非抗震”的情况，可以避开“跨中Ln/3范围”进行钢筋连接。

对于“抗震”的情况，就复杂多了。

从前我们与陈教授有过讨论，也没有明确的结果。

现在抄录于下，供大家参阅：CDF：请教陈教授：梁下部纵筋在哪儿连接？(2004-3-8 18:34:14)这是一个施工实践中经常发生的问题：1、框架梁中间支座两边的下部纵筋如果规格、直径相同，应该尽可能贯穿支座，而不要在中间支座内锚固。

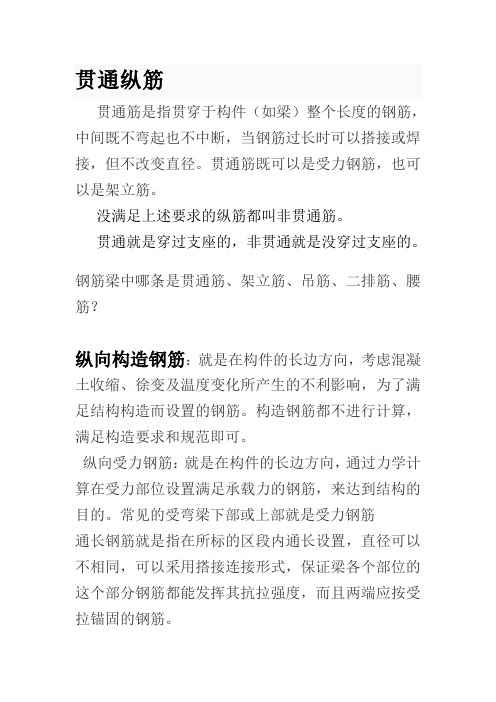

贯通纵筋贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。

贯通筋既可以是受力钢筋，也可以是架立筋。

没满足上述要求的纵筋都叫非贯通筋。

贯通就是穿过支座的，非贯通就是没穿过支座的。

钢筋梁中哪条是贯通筋、架立筋、吊筋、二排筋、腰筋？纵向构造钢筋：就是在构件的长边方向，考虑混凝土收缩、徐变及温度变化所产生的不利影响，为了满足结构构造而设置的钢筋。

构造钢筋都不进行计算，满足构造要求和规范即可。

纵向受力钢筋：就是在构件的长边方向，通过力学计算在受力部位设置满足承载力的钢筋，来达到结构的目的。

常见的受弯梁下部或上部就是受力钢筋通长钢筋就是指在所标的区段内通长设置，直径可以不相同，可以采用搭接连接形式，保证梁各个部位的这个部分钢筋都能发挥其抗拉强度，而且两端应按受拉锚固的钢筋。

贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。

贯通筋既可以是受力钢筋，也可以是架力钢筋。

构造筋：满足构造要求，对不易计算和没有考虑进去的各种因素，所设置的钢筋为构造钢筋。

架立筋:架立筋是构造要求的非受力钢筋，一般布置在梁的受压区且直径较小。

主要是梁中固定间距和受力筋位置所配置的钢筋。

架立筋也有贯通的，如规范中规定在梁上部两侧的架立筋必须是贯通的，此时的架立筋在支座处也可承担一部份负弯矩。

受力筋：通过力学结构计算，对受弯剪压扭拉等受力部位或构件配置的钢筋，主要用来承受荷载，满足结构功能。

分布筋：设置在现浇板中，用来固定受力钢筋，抵抗在计算时忽略的弯矩和各种不确定内力，这就是属于构造钢筋。

负筋:负筋是承受负弯矩的钢筋,一般在梁的上部靠近支座的部位或板的上部靠近支座部位。

吊筋是将作用于混凝土梁式构件底部的集中力传递至顶部，是提高梁承受集中荷载抗剪能力的一种钢筋,形状如元宝，又称为元宝筋。

主要作用是：由于梁的某部受到大的集中荷载作用，可能会使梁引起斜裂缝，为了使梁体不产生局部严重破坏，同时使梁体的材料发挥各自的作用而设置的，主要布置在剪力有大幅突变部位，防止该部位产生过大的裂缝，引起结构的破坏，就必须配吊筋了，还要加配附加箍筋。

架立筋、贯通筋、通长筋的概念架立筋、贯通筋、通长筋的概念提要：上面讲的架立筋中，有可能包含了所谓的通长钢筋。

通长钢筋主要用于抗震设计的框架结构的框架梁中或设计人员认为需要设置通长钢筋的非框架结构的连续梁中架立筋、贯通筋、通长筋的概念要弄清架立筋和通长钢筋的真正含义是什么?先要了解箍筋的具体含义，因为钢筋混凝土梁总要设箍筋的。

有箍筋时，如果没有其它任何东西把它撑起来，它就无依无靠。

一般说来，梁的上部均设有负筋，不管它是受力的或是构造的。

根据受力或构造，梁设双肢箍或四肢箍。

如果是四肢箍，上、下势必有四个角点。

如果不让四个点空着，则梁上、下也须相应设有四根钢筋。

如为框架梁，梁的两端负筋为受力钢筋，在理论上，梁靠中间1／3区段，不受力或只受很小的力。

那么，梁上部的这一区段，就不用配纵向钢筋了。

可是，上面说了，箍筋又不能空摆着，就要设根数与箍筋肢数相应的构造钢筋，这些构造钢筋，直径要比受力钢筋小，我们把它们称之为架立筋。

上面讲的架立筋中，有可能包含了所谓的通长钢筋。

通长钢筋主要用于抗震设计的框架结构的框架梁中或设计人员认为需要设置通长钢筋的非框架结构的连续梁中。

在抗震设计中，梁的通长钢筋的数量，根据具体受力情况，有多有少，有时上部钢筋全部连通。

当上部通长钢筋的数量少于箍筋的肢数时，就要用直径较小的钢筋把箍筋空着的角点填补起来。

通长钢筋总是放在外侧，架立筋放在中间。

架立筋与两端的其余受力钢筋相互搭接，搭接长度，除特别要求外，一般为150—250。

贯通筋是梁的受力钢筋，在跨中受压而在支座处承受负弯矩。

架立筋是由于钢筋根数小于箍筋的肢数时，为解决箍筋的绑扎问题而设的，计算中架立筋不受力。

03G101-1最早版本，框架梁中提的是贯通筋，新版本已改为通长筋。

大概的区别是这样的：1.贯通筋指贯通整根梁，只能是同种直径钢筋搭接（或其他连接）。

2.通长筋则可以是相同或不同直径钢筋搭接（或其他连接）。

因为抗震规范只对通长钢筋的配筋量做出了要求，并没有规定要同直径钢筋。

“通长筋”和“贯通筋”有什么不同？
1、“通长筋”和“贯通筋”应该没有太⼤的区别。

2、不过，从字⾯上来说，似乎“贯通筋”有点⼉“⼀根钢筋通到头”的意思；⽽“通长筋”在⼀根梁的各跨中，有可能不是同⼀个直径的钢筋⼀直通到头，⽽可能是⼏根不同直径的钢筋通过连接，形成⼀种通长的、连续的⼒学作⽤。

这样，才有了图集28页第4.4.1条中“第⼀排⾮通长筋及与跨中直径不同的通长筋从柱（梁）边起延伸⾄Ln/3位置”的说法。

有的同志对第4.4.1条的这句话不理解，要求解释⼀下。

现在举例如下。

例如，⼀个框架梁KL1集中标注的上部通长筋为2φ22；⽀座原位标注为4φ25。

在梁⽀座“左右两侧”的2φ25⽀座负筋就是第4.4.1条中的“与跨中直径不同的通长筋”。

如何去理解这句话呢？⾸先，“跨中”的上部通长钢筋就是集中标注的“2φ22”，这两根“上部通长钢筋”，到了⽀座附近，就不是2φ22，⽽变成了“2φ25”。

这⾥需要说明的是：所谓“上部通长钢筋”并不⼀定是⼀根筋通到头，⽽可以是⼏根筋的“连续作⽤”——在本例来说，这个“连续作⽤”的每⼀处都保证了⼤于等于“2φ22”——这就没有违背集中标注“上部通长钢筋2φ22”的规定。

3、在04G101-3（筏形基础）图集中，只使⽤了“贯通筋”的说法，——例如，“顶部贯通纵筋”、“底部贯通纵筋”、“底部⾮贯通纵筋”等——⽽没有使⽤“通长筋”的说法。
